Split possible sans pushpull possible?

bonjour

je voulais savoir si était possible simplement par un cablage sur un selecteur 5 positions type strat 27 poles d'avoir un split sur un humbucker en bridge ou faut il obligatoirement que je mette un push pull ?
je vous met la photo en pj

pour le moment en position 4 j'ai le middle et le bridge splitté.

merci a vous

je ne comprends pas bien ta question. le schema que tu montres a bien le split en position 4, donc ca repond a ta question

Tu veux dire le split complet du sh4 ou Split humbucker+millieu car actuellement à moins que j'ai mal regardé mes soudures je n' ai pas un Split seul du sh4

si ton besoin c'est d'avoir le HB seul splitte, oui c'est possible, mais il faudra remplacer une des 5 positions du switch

Oui c'est mon besoin
Et c'est justement la question que je me pose ?
Quelle pâte raccordée pour avoir un split en position 4 et garder le HB en position 5

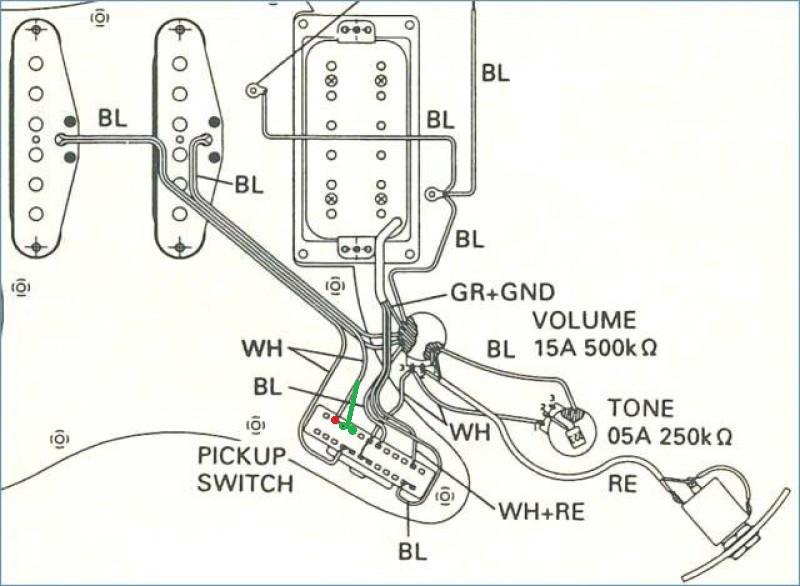

a vue de nez, je dirais qu'il faut faire ca: tu enleves le point rouge et tu laisses le cable sur les 2 points verts

desolé de la réponse tardive ..
j'ai reconnu ton avatar et ton pseudo je sais qu'il y a un bout de temps que tu es sur ce forum notamment pour conseiller sur l'l'électronique et toujours de bon conseils

donc si je comprend bien si je reprends mes soudures sur le switch je devrai avoir micro simple seul en 3 position split hb seul en 4eme et hb full en 5 eme c'est ca?

Oui, je pense que c’est ce que tu voulais. Si ce n’est pas ça, dis moi

Tout a fait
La k attends mon micro de Russie donc je suis bloqué

Salut
Micro reçu aujourd'hui..

Si supertaz tu m entends:
Sur ton schéma si je comprends bien je remplace le point de soudure rouge par deux points de soudure verts joints entre eux c est ça?

salut Nuno, ce n'est pas ca: sur le schema actuel, les 3 points sont relies ensemble au fil du micro. Il faut que tu ne laisses celui ci que sur les 2 points verts

ok suis je bete donc si je piges bien en faisant ca ca permet d'eliminer le micro central sur la 4 eme position et ne laisser que le hb splitté c'est bien ca

hello ami supertaz
bon je viens de faire mon montage je n'ai pas testé avec le son (un peu tard pour l'ampli a lampe lol) mais a l'accordeur je n'ai pas de signal en 4 et 5 eme position c'est a dire le humbucker
je regarderai ca a teté reposée mercredi car je voie pas ou j'ai merdé

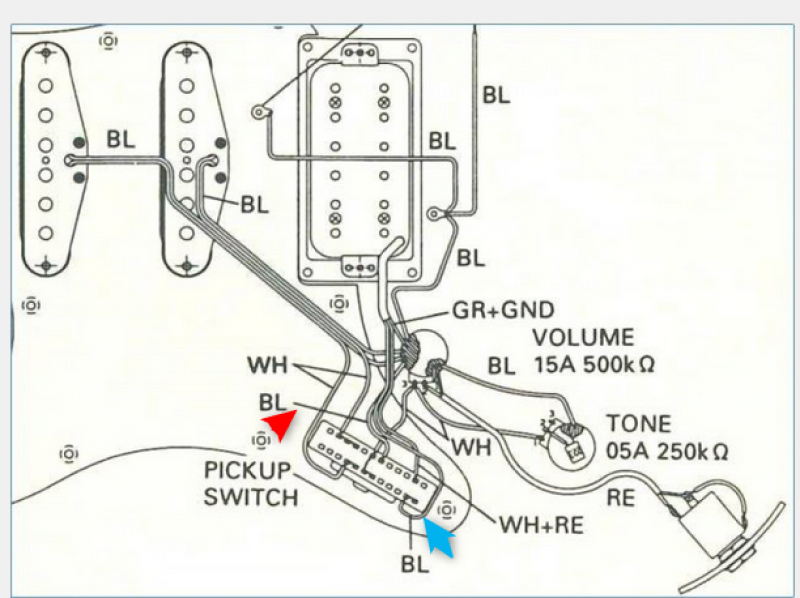

a quoi correspondent les fils noirs indiqués par la fleche rouge et verte ?
d'autre part je me suis appercu que vu mon tb1 est 4 conducteurs j'ai un fil blanc non relié je me suis dit qu'il avait du se dessouder ?

merci

problem solved
