Aide soudure micro double

• Flolepecheur

• #1
• Publié par
  Flolepecheur le 27 Avr 2025, 14:36

Salut, pourriez vous me renseigner qd à la couleur des fils? Ils ne sont pas pareil que ceux du micros que je veux changer..
Et surtout a quoi correspond les deux fils blanc et vert collés ensemble ?! Merci pour votre aide

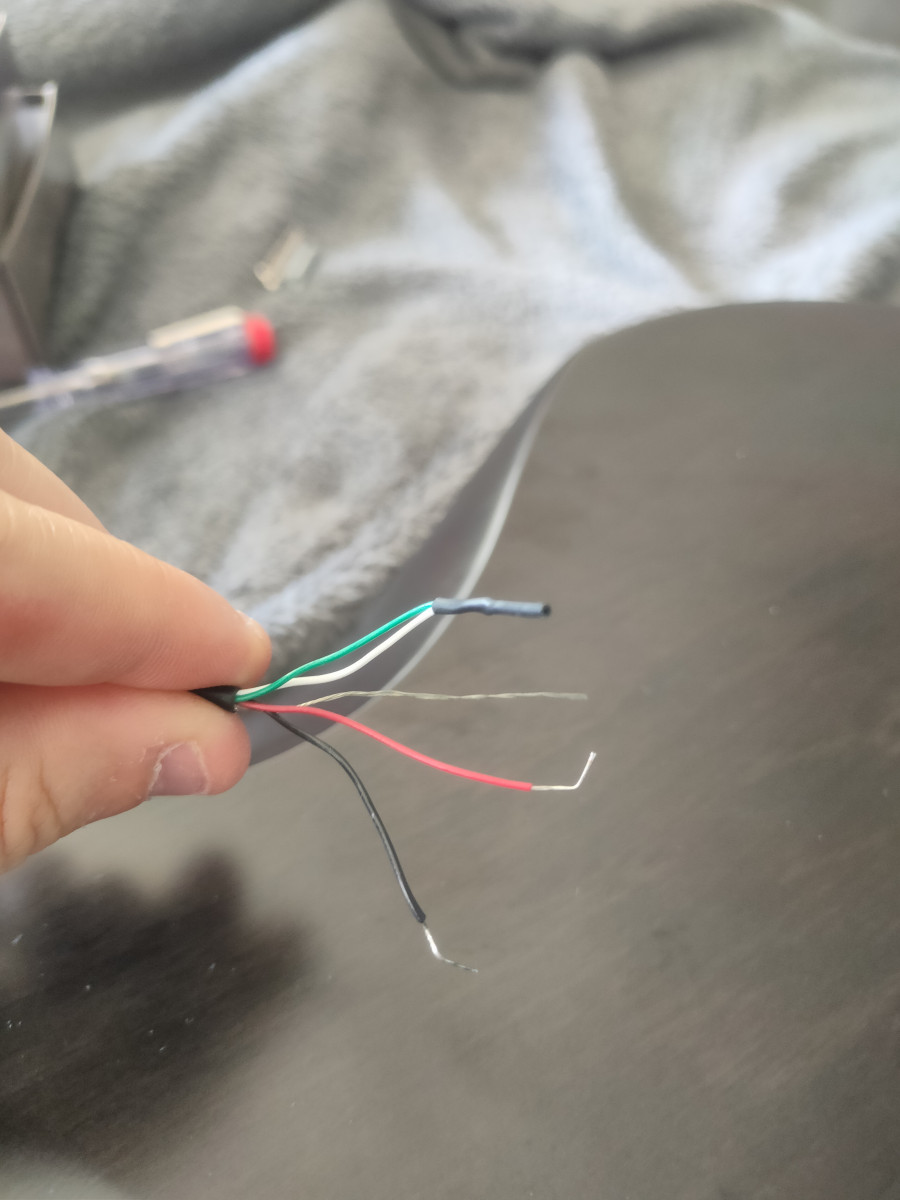

Bare knuckle brute force bridge

• PiPiRoSe
• Vintage Cool utilisateur

• #2
• Publié par
  PiPiRoSe le 27 Avr 2025, 15:05

salut ,
fil rouge signal
fil vert et blanc ensemble pour avoir le micro double
fil noir et tresse a la masse

a vérifier mais ya un plan la ca doit être ca ...

https://postimg.cc/LJWh8wHB

I'm just an average man with an average life
I work from nine to five, hey, hell, I pay the price
All I want is to be left alone in my average home
But why do I always feel like I'm in the twilight zone and?

mon meilleur montage grâce au pcb d un ami :
https://www.casimages.com/u/pi(...)2817/

• AethelBridd
• Vintage Top utilisateur
  Modérateur

• #3
• Publié par
  AethelBridd le 27 Avr 2025, 15:09

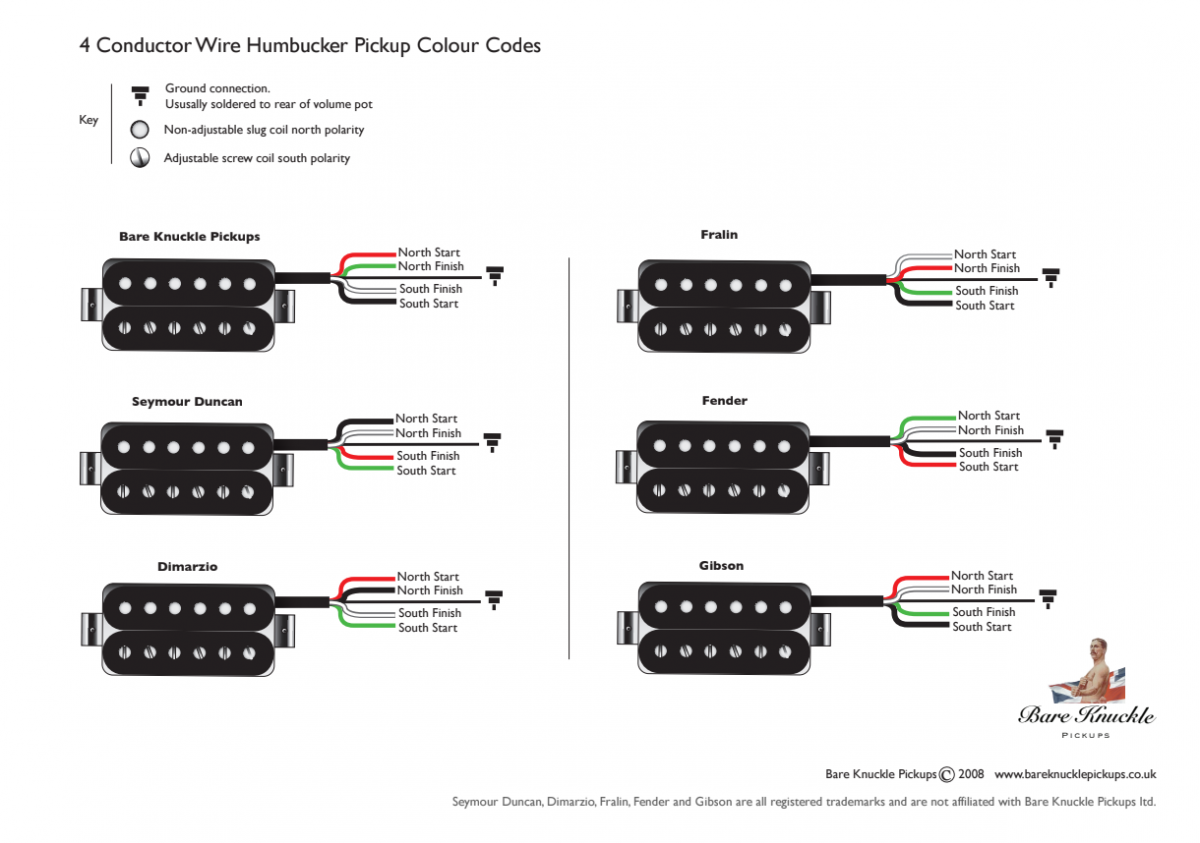

Color code

The voice of the frog is the glory of the marsh waters

• Flolepecheur

• #4
• Publié par
  Flolepecheur le 27 Avr 2025, 15:32

Ok merci beaucoup ! Du coup il faut que je dénudé le fil vert et blanc et je les soude ensemble si je comprends bien ?

• leaveme
• Special Top utilisateur

• #5
• Publié par
  leaveme le 27 Avr 2025, 19:37

Citation:

Du coup il faut que je dénudé le fil vert et blanc et je les soude ensemble si je comprends bien ?

Salut. Le câble vert et le câble blanc semblent déjà être soudés ensemble et protégés par une gaine thermorétractable. Que veux-tu faire ? Splitter (séparer) les bobines de ton humbucker pour le faire fonctionner au choix en double ou en micro simple ? Ou veux-tu le câbler de manière classique, en humbucker micro double (permanent) ?

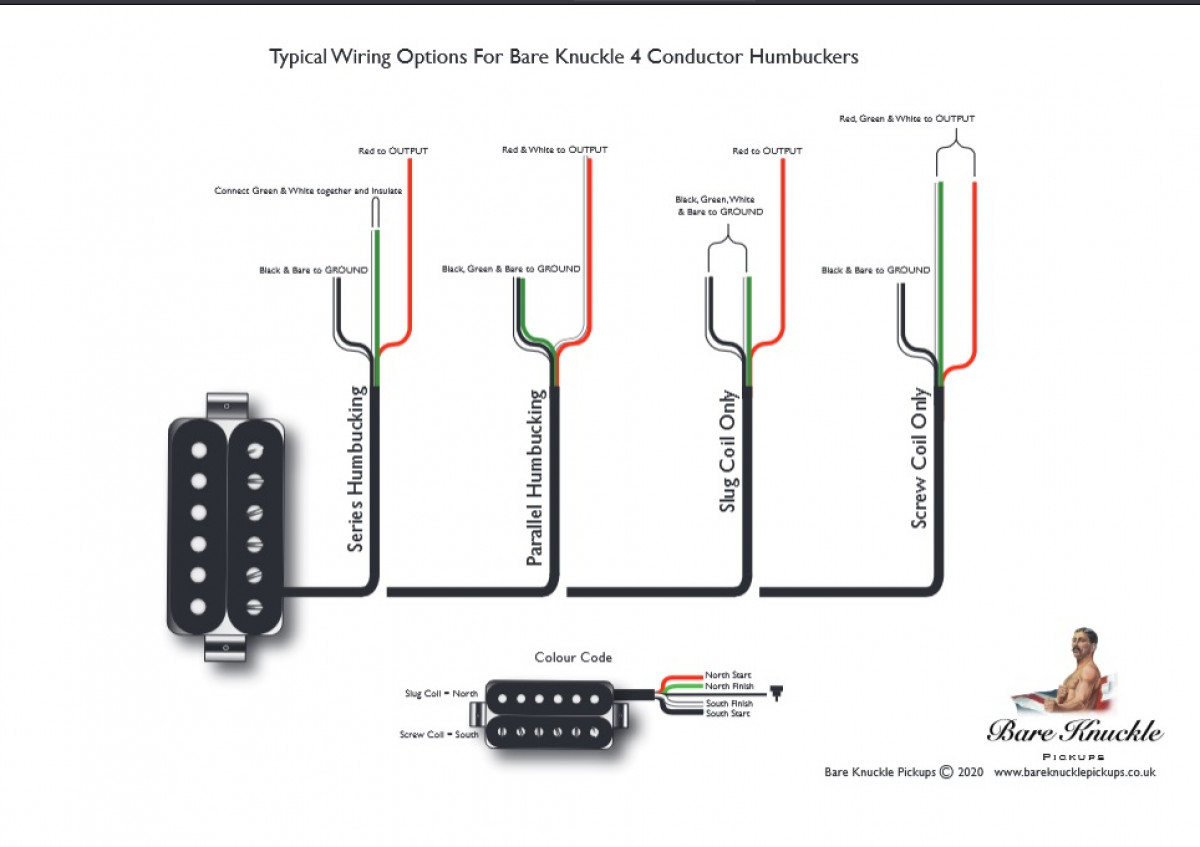

BKP Color Code

• Oghkhood
• Vintage Total utilisateur

• #6
• Publié par
  Oghkhood le 27 Avr 2025, 20:13

Il existe un autre cablage que je trouve plus interessant que le simple split. C'est le serie prallele, maios il souvent il oblige a utiliser soit un switch soit un potard push/pull

On dit d'un fou qu'il a perdu le sens de la realité.

Alors que dire des gens qui confondent :

- La colere et la haine
- Le respect et la crainte
- L'offense et la peur
- La vérité et la croyance
- Le savoir et l'information
- L'amour et l'envie
- Etre et avoir

• Flolepecheur

• #7
• Publié par
  Flolepecheur le 27 Avr 2025, 21:15

non je veux juste le brancher de manière classique en micro double

• leaveme
• Special Top utilisateur

• #8
• Publié par
  leaveme le 28 Avr 2025, 06:20

Citation:

non je veux juste le brancher de manière classique en micro double

Dans ce cas, et sauf erreur de ma part, laisse les câbles vert et blanc comme ils sont, soude le câble noir et la tresse à la masse de ta guitare (capot du potentiomètre volume), puis le câble rouge au potentiomètre de volume (patte centrale du potar).

• PiPiRoSe
• Vintage Cool utilisateur

• #9
• Publié par
  PiPiRoSe le 28 Avr 2025, 07:27

Flolepecheur a écrit :

non je veux juste le brancher de manière classique en micro double

donc a câbler comme je te l ai dit dans un premier temps car ton autre micro on ne sait pas ce que tu a dessus , quand tu essaye tu vérifie que tes 2 micro marche bien seul et si ensemble tu remarque un problème il faudra inverser 2 fils , sinon voir tableau de AethelBridd pour réfléchir avant d agir , pas mal aussi
