Problème volume Squier 51 mod

Forum Squier
Forum
fabh
  • fabh
  • Vintage Méga utilisateur
  • MP
  • #1
  • Publié par
    fabh
    le 04 Oct 19, 19:19
Salut à tous, je viens de finir de travailler sur ma vieille Squier 51 que j'ai décidé de transformer, et j'ai un problème de potard de volume...

J'ai changé le HB pour un P90, gardé le micro manche, changé le volume push/pull pour un volume CTS classique, et changé le rotary switch pour un toggle à la Gibson.

J'ai suivi ce schéma pour mes soudures:



C'est mon premier projet DIY, donc les soudures sont très moches mais elles tiennent.

J'ai du son, la dessus pas de problème. Ca ne buzz pas, la terre est bonne. Le sélecteur de micro fonctionne à peu près normalement (micro chevalet et micro manche nickels, position intermédiaire pas convaincante par contre. Ca ressemble trop au micro manche ).

Mon problème vient donc du potard de volume, quand je veux le baisser complètement au lieu de couper le son ça me remet du son comme si je revenais au début de sa course. J'ai vérifié la patte de droite du volume et elle est bien soudé au potard. Je n'arrive pas à comprendre d'ou vient le problème.

Comme je n'ai qu'un potard de volume pour les deux micros, le switch, la terre du bridge et la prise jack, donc c'est un peu la guerre sur le dessus avec toutes les soudures, ça pourrait venir de là?

Quelqu'un a une idée?
Biosmog: "T'es franchement pathétique."
elchupacabre
Tu as une masse, vérifie tes câblages car tu dois avoir un câble relié alors qu'il ne devrait pas... Mets une photo pour voir!
« Ph'nglui mglw'nafh Cthulhu R'lyeh wgah'nagl fhtagn »
fabh
  • fabh
  • Vintage Méga utilisateur
  • MP
  • #3
  • Publié par
    fabh
    le 04 Oct 19, 23:17

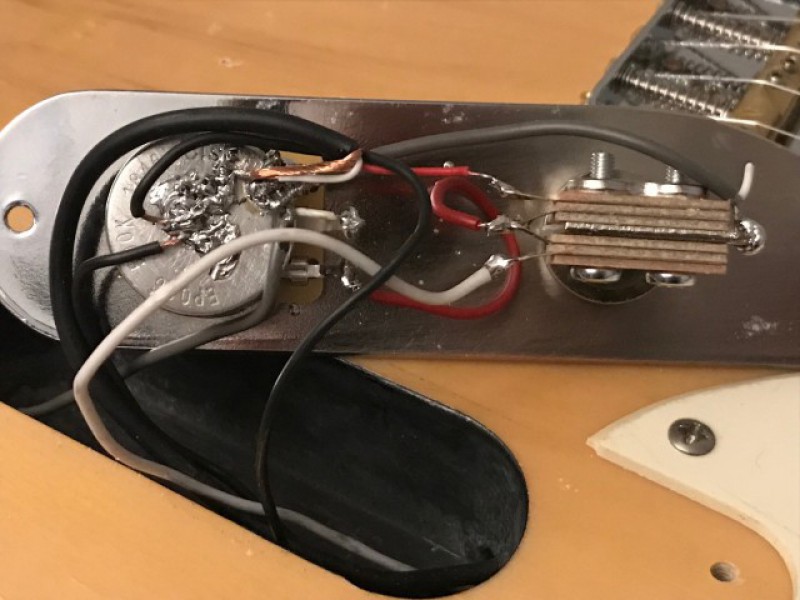

Attention, c'est pas beau à voir.

Biosmog: "T'es franchement pathétique."
PiPiRoSe
si tu veux de l aide ,met un lien de ton plan voir ce que ta fait et des photo de l ensemble pour essayer de comprendre
la comme çà
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
fabh
  • fabh
  • Vintage Méga utilisateur
  • MP
  • #5
  • Publié par
    fabh
    le 05 Oct 19, 12:17
Un lien de mon plan? J'ai mis le schema (que j'ai suivi à la lettre) et j'ai dit ce que j'avais comme électronique/micros, et quel était le problème. J'ai bien peur de n'avoir rien d'autre que ça...

Et la photo montre toute l'électronique de la guitare. Un volume et un sélecteur 3 positions. Il n'y a rien d'autre!
Biosmog: "T'es franchement pathétique."
PiPiRoSe
j ai rien comme lien ou autre a l écran perso
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
elchupacabre
fabh a écrit :
Un lien de mon plan? J'ai mis le schema (que j'ai suivi à la lettre) et j'ai dit ce que j'avais comme électronique/micros, et quel était le problème. J'ai bien peur de n'avoir rien d'autre que ça...

Et la photo montre toute l'électronique de la guitare. Un volume et un sélecteur 3 positions. Il n'y a rien d'autre!


Oui ton plan a été envoyé d'un i phone ou d'un mac??? Je ne vois rien sur le PC mais sur le MAc oui, mes gosses sont sur le Mac donc je regarde à ça tout à l'heure, mais je vois déjà quelques trucs améliorables... Je pense que tu vas devoir refaire ton câblage...
« Ph'nglui mglw'nafh Cthulhu R'lyeh wgah'nagl fhtagn »
fabh
  • fabh
  • Vintage Méga utilisateur
  • MP
  • #8
  • Publié par
    fabh
    le 05 Oct 19, 14:03
Ah si on upload avec l'outil du forum depuis un mac ceux sous Windows ne le voit pas? Bon j'ai re-uploadé en utilisant un autre site. Ca devrait être mieux.

Citation:
Je pense que tu vas devoir refaire ton câblage...


Choquant
Biosmog: "T'es franchement pathétique."
elchupacabre
J'ai jeté un coup d'oeil et ton câblage semble correct, c'est plutôt la mise en oeuvre qui est à revoir, les câbles doivent être pris dans la soudure, là on voit tes câbles qui se promènent (genre la tresse de cuivre est une porte ouverte pour les masses...). Je pense donc que ton problème vient de là...
« Ph'nglui mglw'nafh Cthulhu R'lyeh wgah'nagl fhtagn »
fabh
  • fabh
  • Vintage Méga utilisateur
  • MP
  • #10
  • Publié par
    fabh
    le 05 Oct 19, 14:07
C'est ce que je me disais, mais je vois pas comment faire pour ne pas avoir la grosse tresse en cuivre du P90 apparente...
Biosmog: "T'es franchement pathétique."
elchupacabre
Tu mets de la gaine thermo rétractable sur ton câble avant de souder et ensuite tu ajustes et tu passes un coup de briquet sur la gaine, le fil est alors complètement isolé...
« Ph'nglui mglw'nafh Cthulhu R'lyeh wgah'nagl fhtagn »
fabh
  • fabh
  • Vintage Méga utilisateur
  • MP
  • #12
  • Publié par
    fabh
    le 05 Oct 19, 16:28
J'ai pas de gaine thermo rétractable à disposition... du scotch isolant électrique ça fait aussi l'affaire j'imagine.
Biosmog: "T'es franchement pathétique."
PiPiRoSe
et pour quoi faire lol
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
fabh
  • fabh
  • Vintage Méga utilisateur
  • MP
  • #14
  • Publié par
    fabh
    le 05 Oct 19, 16:45
Isoler la tresse de cuivre du micro chevalet, comme me l'a conseillé elchupacabre
Biosmog: "T'es franchement pathétique."
PiPiRoSe
réfléchi et essaye de comprendre surtout avant de faire ...
évidement que non il ne faut pas le faire ...
aucun intérêt
vu ce que tu décrit je penche plus sur : problème de phase et ou problème de câblage
