Bonjour, un nouveau projet deja bien avancé

Bonjour a tous.
Voici ma VI (presque) terminée:
Avec décor 70"

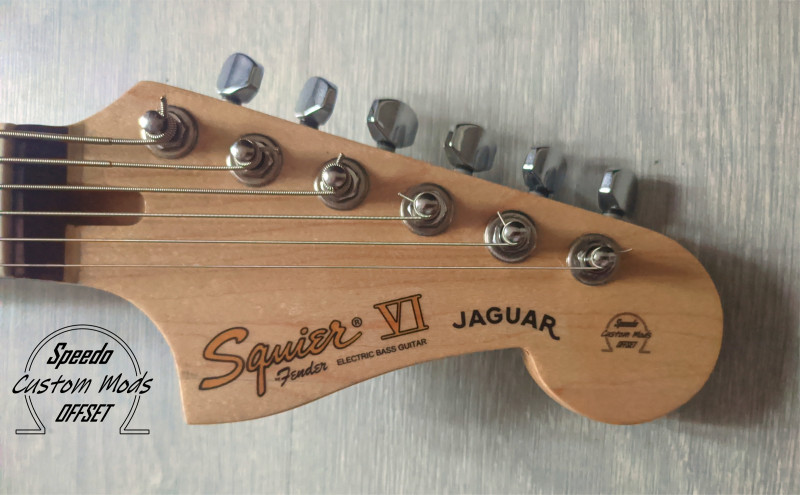

La tete avec son logo

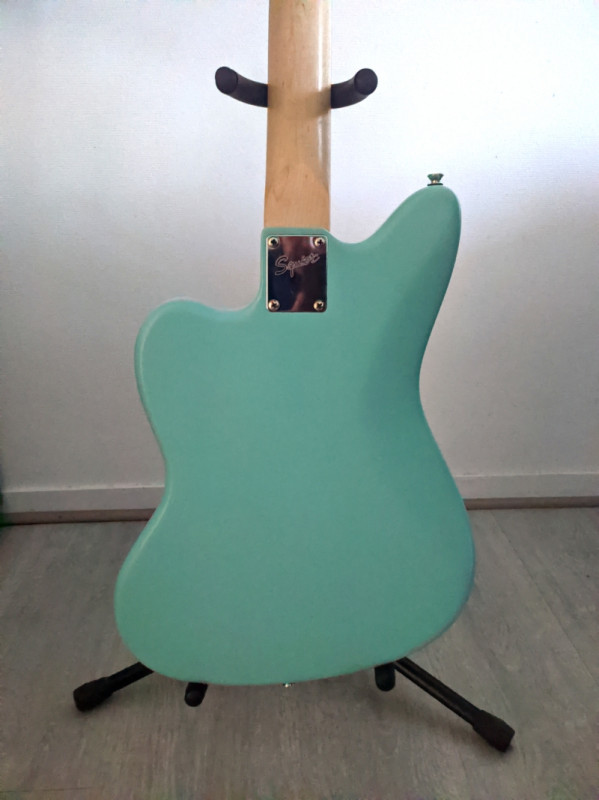

De dos

Modèle d'origine Jagmaster 2001

Retrouvée démontée et très abimée en 2010 ...

Les Piéces

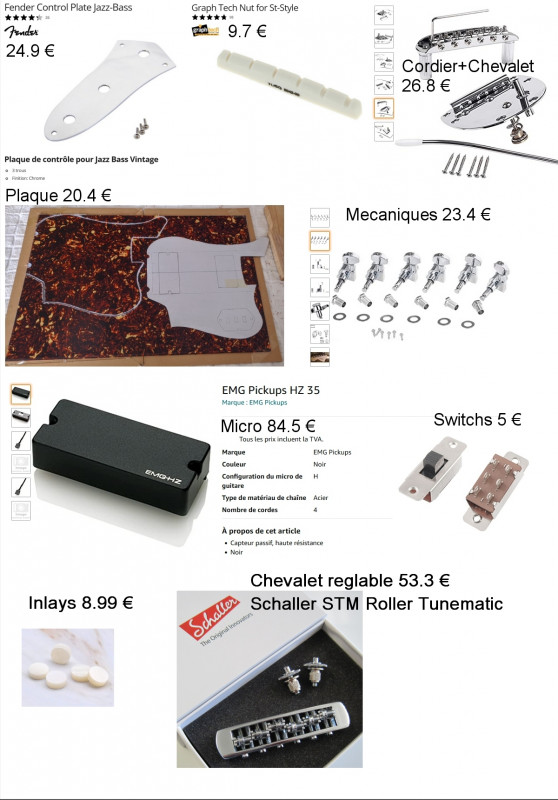

Pieces et tarif

Mine de rien ça chiffre assez vite , ici 255 € environ.
Le manche était a 69 € , donc 324 €

Details des travaux effectués:

Chapitre 1 : Le Manche

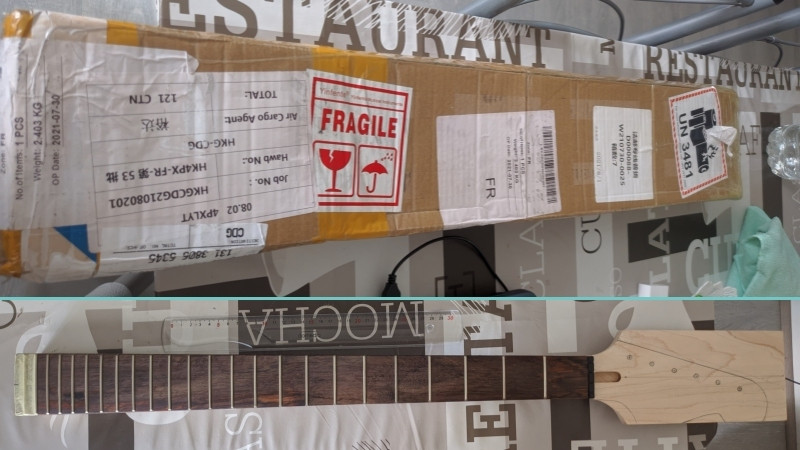

premiers dessins

Il est arrivé, manche pour projet basse 30' tete inclinée et non-fini

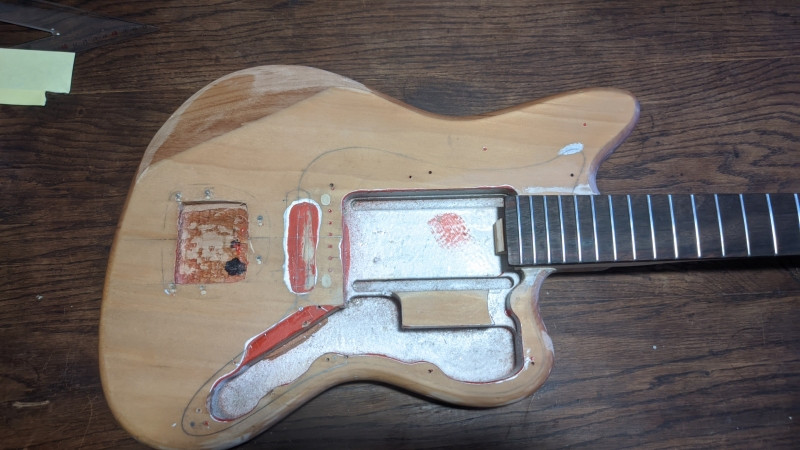

rectifications ..

Mais il etait plein de defauts, les cotés pas droits et le talon pas d’équerre, j'en ai eu pour mes 69$ et pas plus, il m'a fallut des heures pour le rendre potable

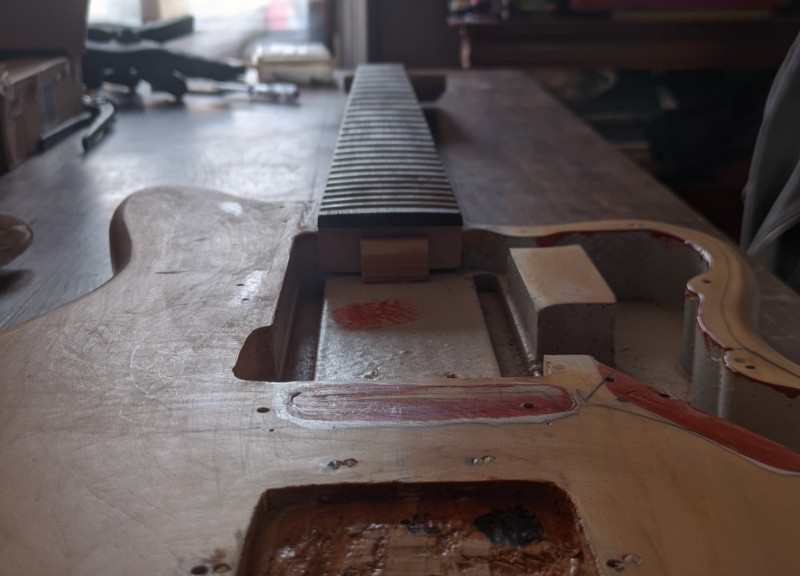

presque bien et en place

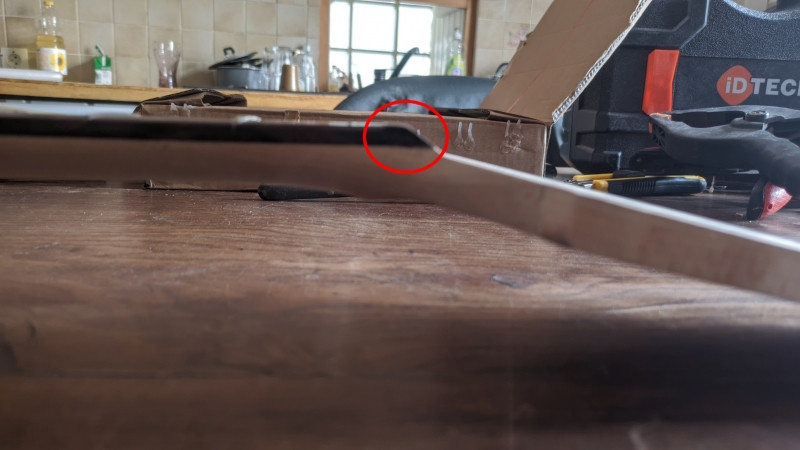

extention de la touche

J'ai supprimé le sillet basse, et taillé une extension de touche pour pouvoir poser le sillet TUSQ

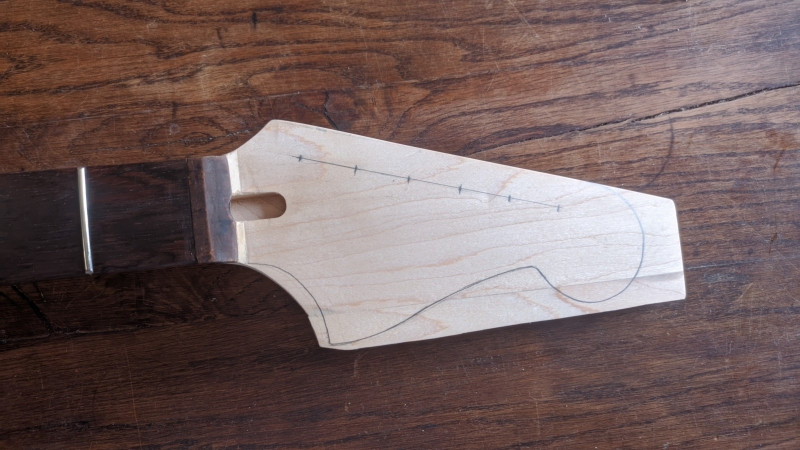

extension coupe et collage de la tete


Chapitre 2 : Le corps

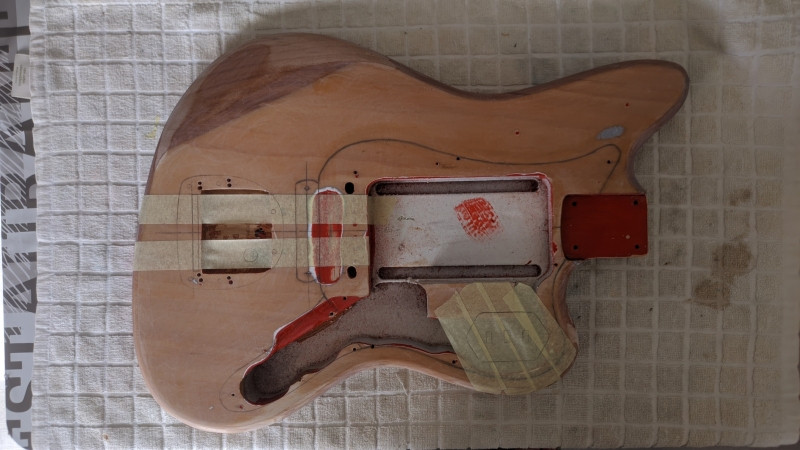

poncage et dessin

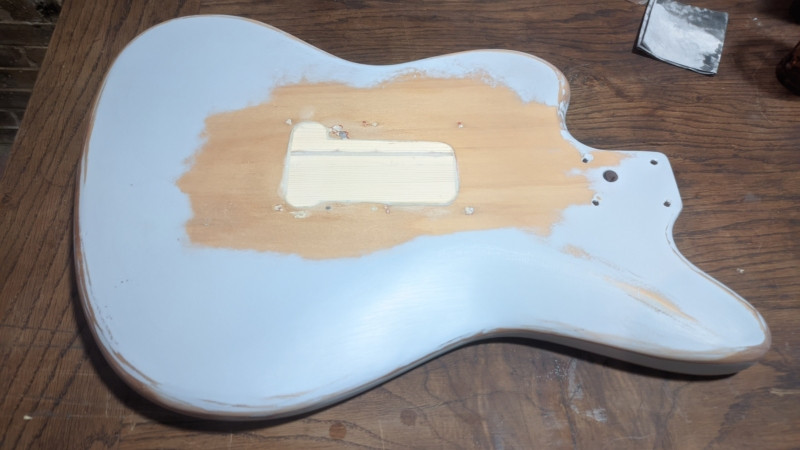

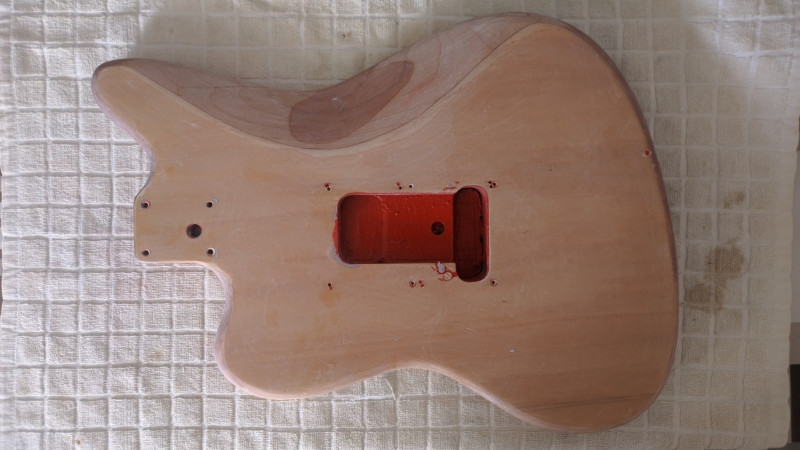

de dos

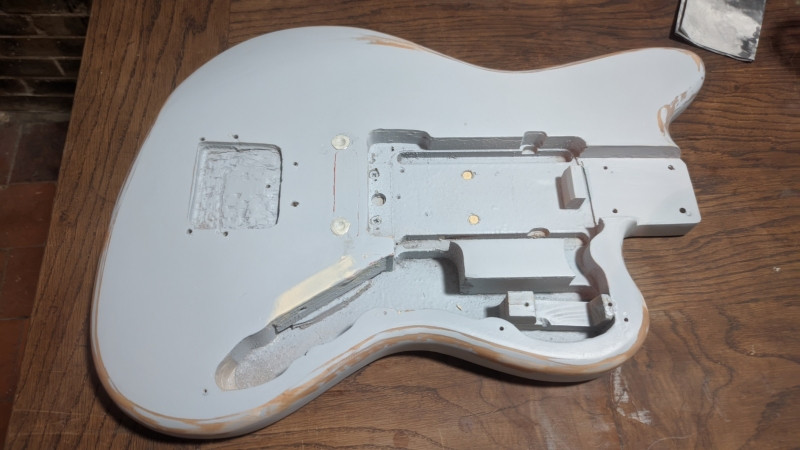

apret collage et bouchages

de dos

défonce pour encastrer la plaque

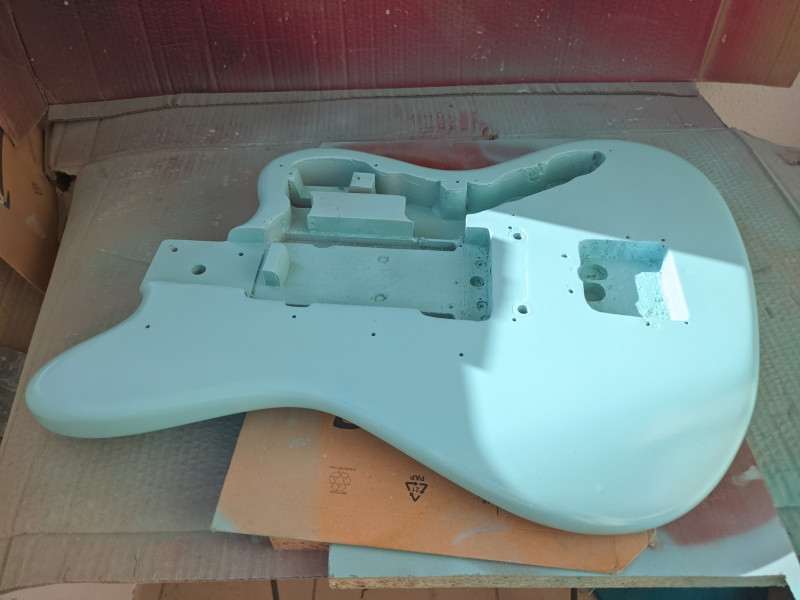

Peinture / vernis

Peinture Graphite


Chapitre 3 : Le Pickguard

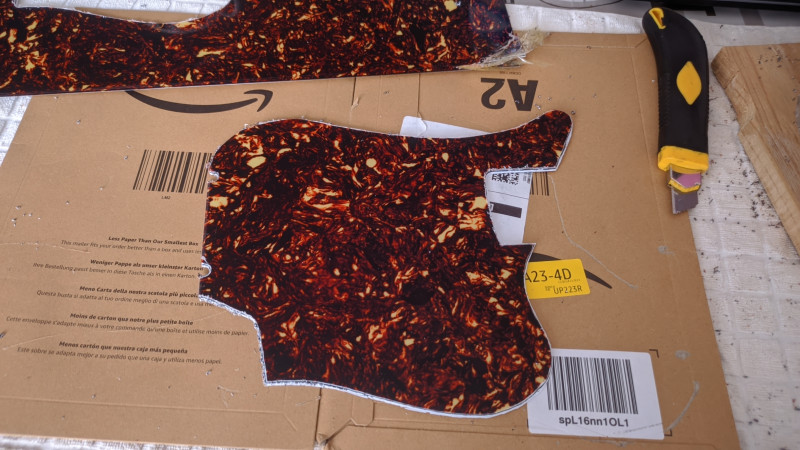

1ere decoupe

Découpe a la dremel en mode defonceuse et petite fraise.

Chapitre 4 : L'électronique
Switch et Selecteurs

- Mon shema de branchements
Wiring

Les selecteurs micros sont On/Off , le switch central est On/Off/On et permet de selectionner:
- Condensateur 100nf , coupe aigu extrême , la tonalité ne sert plus
- Milieu : rien , donc la tonalité est réglable (le kit EMG inclu un 47nf)
- Condensateur 33nf , coupe aigu normal , la tonalité sert encore un peu

Chapitre 5 : Les Finitions
Polissage

Blindage Graphite + Cuivre

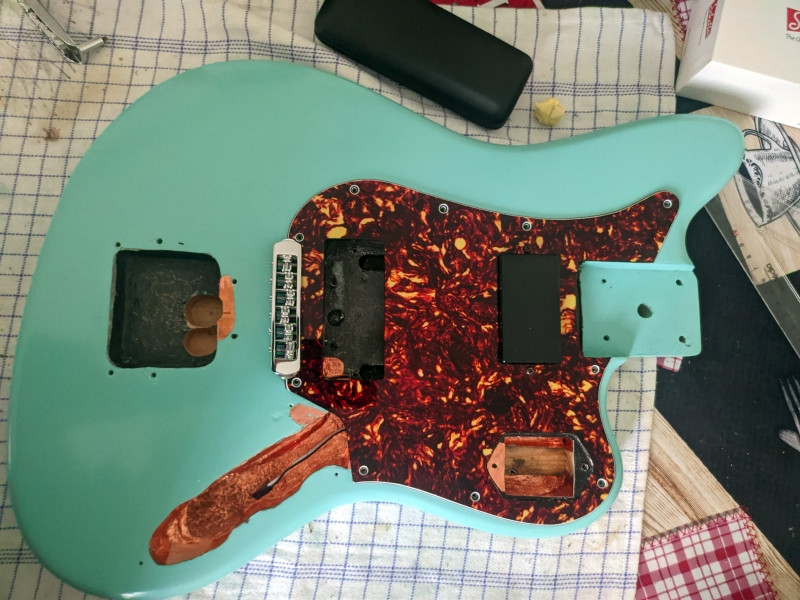

Corrections defonce vibrato et percage du Pickguard

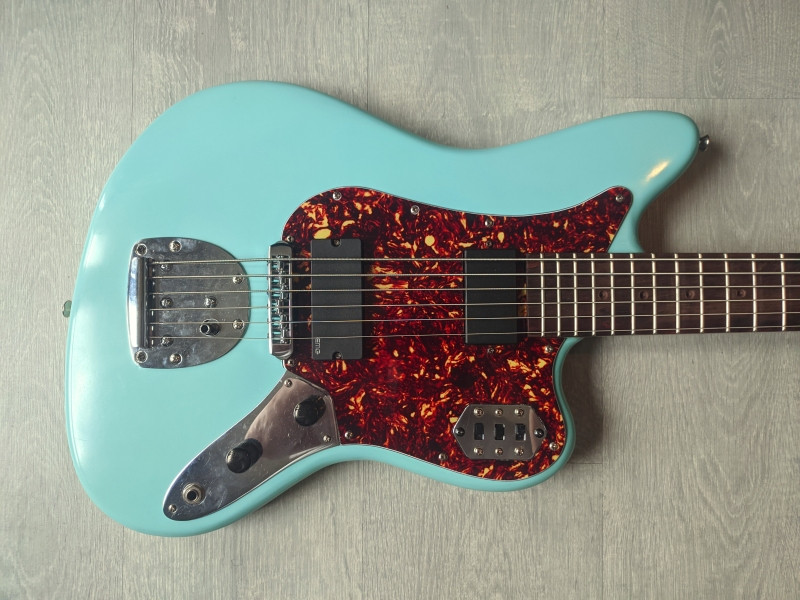

reservation inlays 6mm

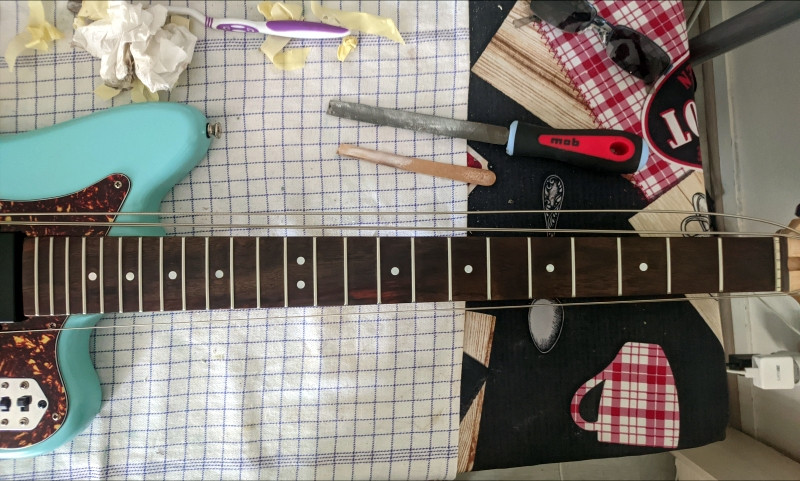

Inlays colés et limés

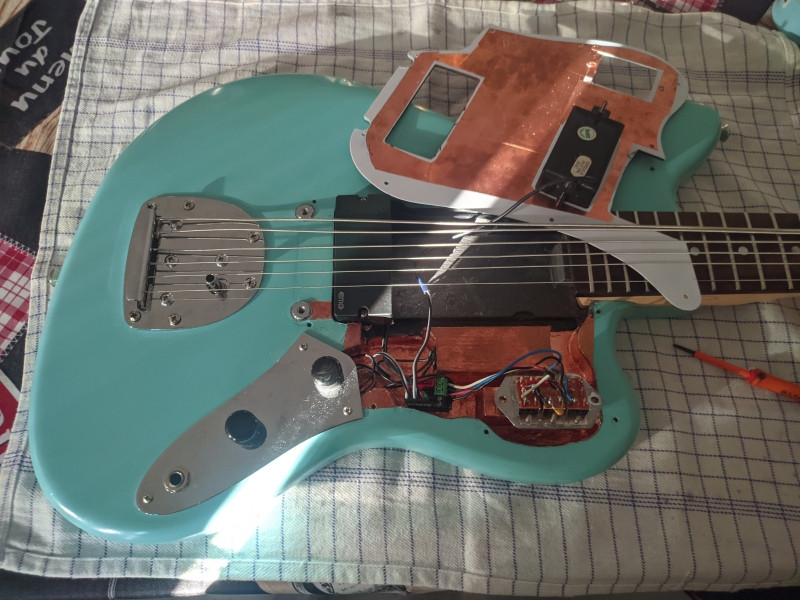

Demontage Micro LAG Roxanne

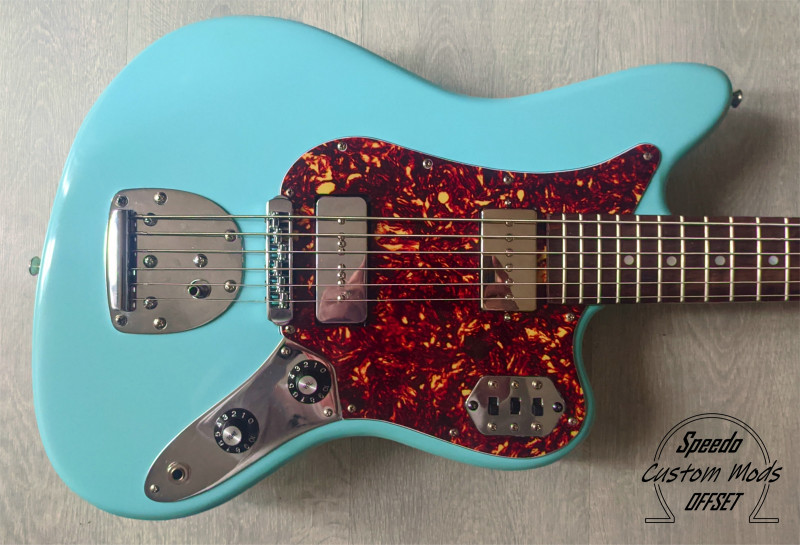

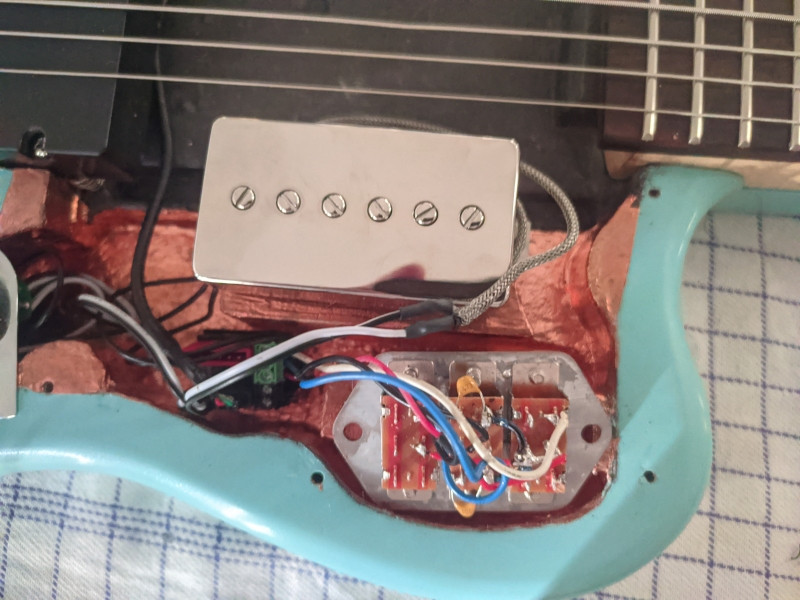

Montage du Tonerider Rebel 90

Test Sons
Haut
Alerter un moderateur
Speedo
Inscrit le: 21 Jul 21
Localisation: France

Salut, un p'tit UP car le projet a bien évolué depuis 2021
Haut
1 Alerter un moderateur
elchupacabre
Custom Total utilisateur


Inscrit le: 21 Oct 17
Localisation: Mordor...

Wahou! Des projets comme je les aime!! Chapeau bas camarade!
En plus d’après les photos tu es un gamin! Bravo encore plus!!

_________________
« Ph'nglui mglw'nafh Cthulhu R'lyeh wgah'nagl fhtagn »
Haut
1 Alerter un moderateur
The Trout
Vintage Méga utilisateur


Inscrit le: 18 Nov 08
Localisation: Clairement-Ferrand

Belle! chapeau

_________________
“The type of cap is not as important as the value of the cap, for guitar. In an Amp, your cap type is much more important, as the signal is being passed through the cap all the time. In a guitar, you’re not hearing the cap itself, you’re hearing what the cap is impeding”. Lindy Fralin
Haut
Alerter un moderateur
Speedo
Inscrit le: 21 Jul 21
Localisation: France

elchupacabre a écrit :
Wahou! Des projets comme je les aime!! Chapeau bas camarade!
En plus d’après les photos tu es un gamin! Bravo encore plus!!

.. un gamin , bah non j'entre en maternelle des septembre
Merci en tout cas
Haut
Alerter un moderateur
Speedo
Inscrit le: 21 Jul 21
Localisation: France

The Trout a écrit :
Belle! chapeau

Merci beaucoup, il y aura quelques update des que je reçois mon micro manche (P90 rebel format humbucker), et un peu de cosmétique ..
Haut
Alerter un moderateur
elchupacabre
Custom Total utilisateur


Inscrit le: 21 Oct 17
Localisation: Mordor...

Ah franchement on sent quand même le projet bien géré !
Et tu as mis combien de temps pour tout faire???
Et c’est pas ton premier projet? Tu as quoi avant?

_________________
« Ph'nglui mglw'nafh Cthulhu R'lyeh wgah'nagl fhtagn »
Haut
Alerter un moderateur
Speedo
Inscrit le: 21 Jul 21
Localisation: France

elchupacabre a écrit :
Ah franchement on sent quand même le projet bien géré !
Et tu as mis combien de temps pour tout faire???
Et c’est pas ton premier projet? Tu as quoi avant?


Je travaille tout doucement pour bien reflechir au fur et a mesure, vu toutes les adaptations j'ai passé environ 100 h sur celle ci.

Et j'ai aussi commis ca:

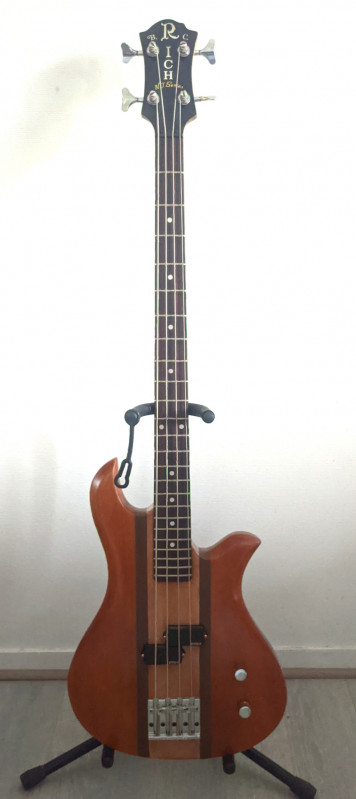

BC Rich Eagle NJ series 1981

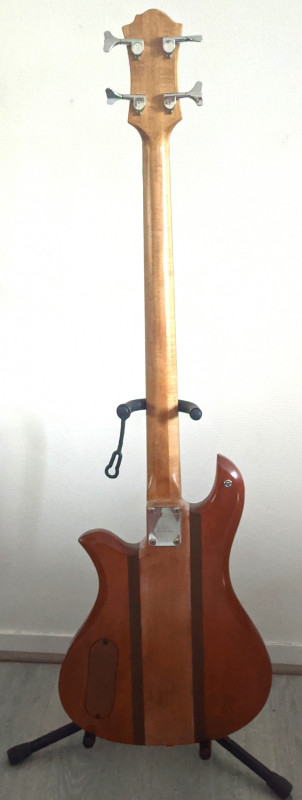

De dos

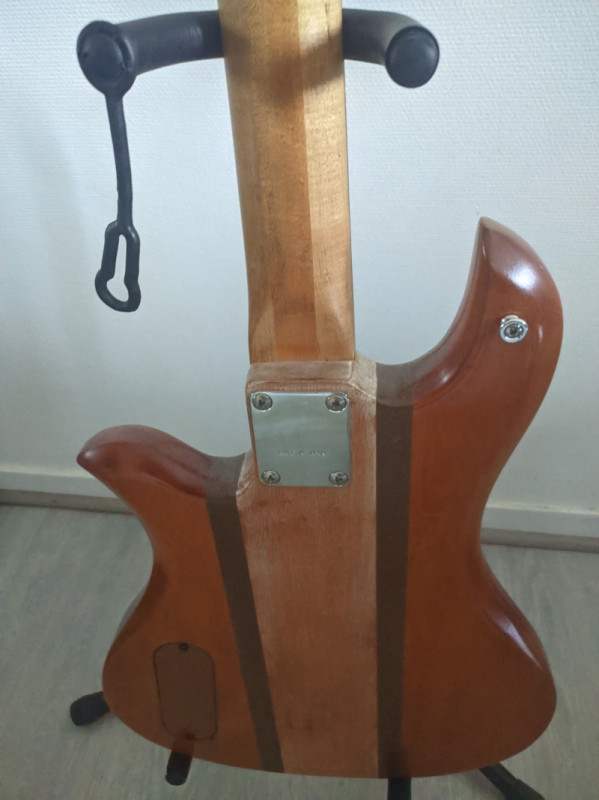

Detail dos

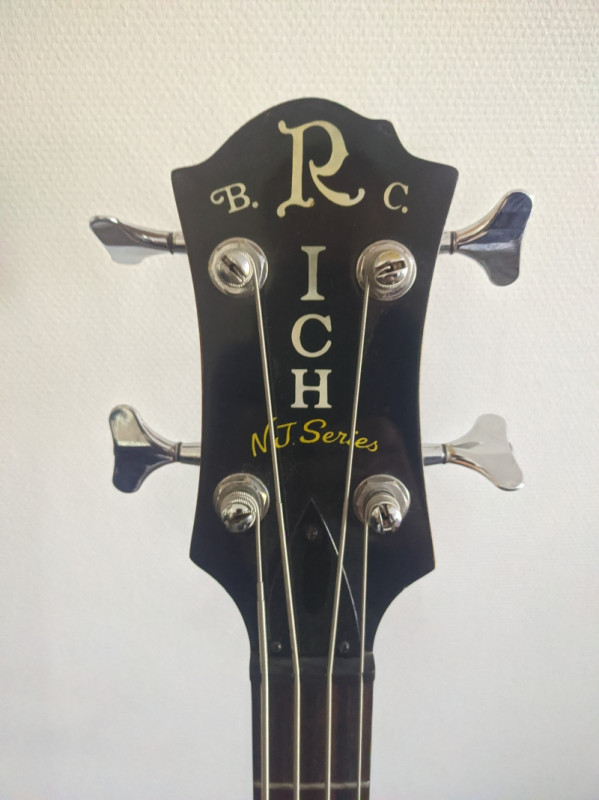

Tete

- Je ferais un sujet sur celle ci, elle était presque bonne pour la decheterie avant ca ..

Ceci aussi:
CloneStang

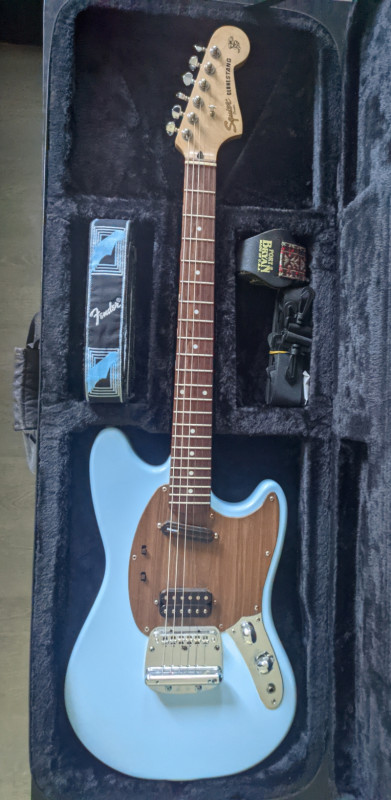

CloneStang 2

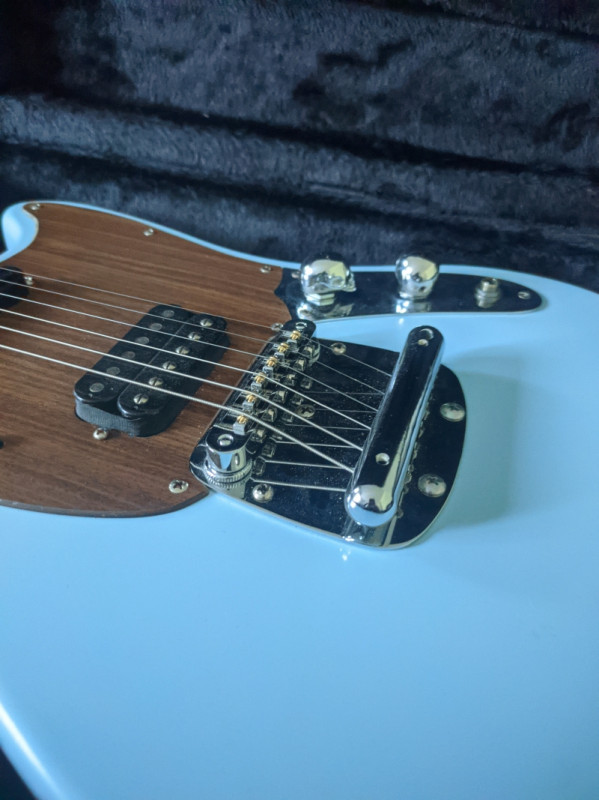

detail chevalet/cordier

Tu l'a deja vue , le sujet est ici et j'ai des upgrades en cour ..
https://www.guitariste.com/forums/le-coin-du-bricoleur,modification-sq[...]html

Pis des trucs moins compliqués:

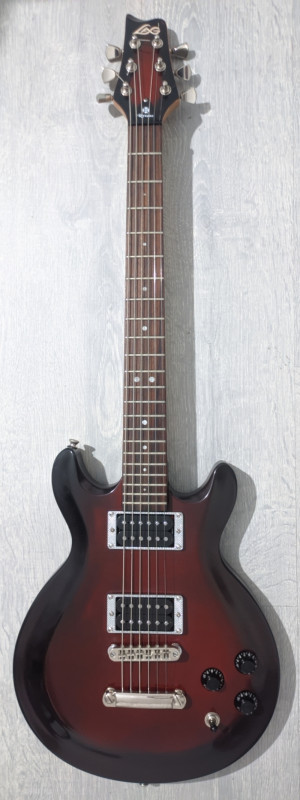

Ma Roxanne modifiée

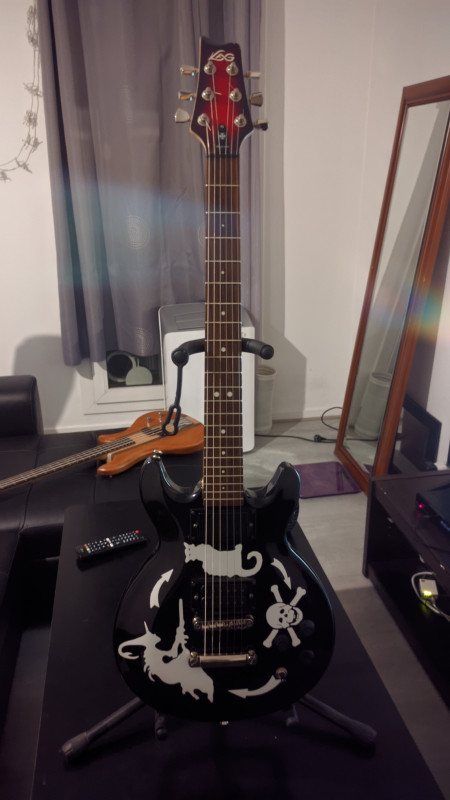

La Roxanne de Kat Disaster
Haut
Alerter un moderateur
elchupacabre
Custom Total utilisateur


Inscrit le: 21 Oct 17
Localisation: Mordor...

Sympa! J’ai trouvé un nouveau copain de bidouille!

_________________
« Ph'nglui mglw'nafh Cthulhu R'lyeh wgah'nagl fhtagn »
Haut
Alerter un moderateur
ChopSauce
Custom Top utilisateur


Inscrit le: 08 May 14
Localisation: So Paris (F-91)

Allez-y, j'adore les montages "alternatifs" ...

Tu l'as taillé dans quoi le pickguard de la Clonestang, STP ?
