Blackflag Modulus transfo Mod0002 vs Mod0068

Je reprends ici le fil de discussion démarré là:

https://www.guitariste.com/for(...)56993

Entre-temps j’ai envoyé un mail à Michael Mortimer de Modulus Mod0002 ou Mod0068 pour le transfo d’alim du Blackflag ?

Pipirose qui a mis le doigt sur le pb avait suggéré des vérifications sur les tensions du transfo, Pipi si tu repasses …

ben le truc c est que Mod0002 ou Mod0068 c est pas bien grave car un avec 350 0350 et l autre 345 0 345 c est presque pareil tu devrais avoir un transfo avec style 300 0 300 pour arriver a environ 420vdc de ht et j ai l impression que tu a bien un de 350 0 350 , j espère me tromper et que tu sois pas embêté ... sinon tu lâche ton projet jtm50 et tu fais un josé mod ou autre truc avec ht plus élevée qu un jtm50 éventuellement .
mais faire un montage qui demande une ht basse avec un transfo avec sortie assez "haut " ca parait curieux a première vue , voyons la réponse de mr modulus .
c est dommage de le voir que maintenant quand même zut .

Pour les josé mods, j’ai le deep fried en attente (c’est le bon transfo 0004).

C’est risqué de l’allumer et mesurer les tensions sans tubes pour en avoir le cœur net ?

c est déjà soudé les 2 fils rouge ? si oui tu dessoude ces 2 la et tu peux faire avec des pinces crocodile pour faire la mesure si tu préfère par exemple .

C'est risqué pour les condos ! En fait, la solution serait de mettre un 100+100 500V en 1er, derrière les diode et donc devant la choke. Ça serait équivalent à un 50µ 1000V et là aucun risque. Il faut ajouter deux résistances d'équilibrage de 220k. En plus il faut de la consommation sur la HT pour provoquer une chute de tension dans la choke. Si tu branches "à vide" t'as pas de chute de tension et ça va dépasser les 500V partout ! Par contre c'est plus un "Black Flag" !

L'autre solution c'est de mettre une GZ à la place du 1er condo et de monter ce dernier sur le coté... Ca redevient un Black Flag 1ere génération !

Bon ok, je vais attendre la réponse de Modulus, merci à vous 2

Pour moi il a erreur d'étiquette sur le 0002...

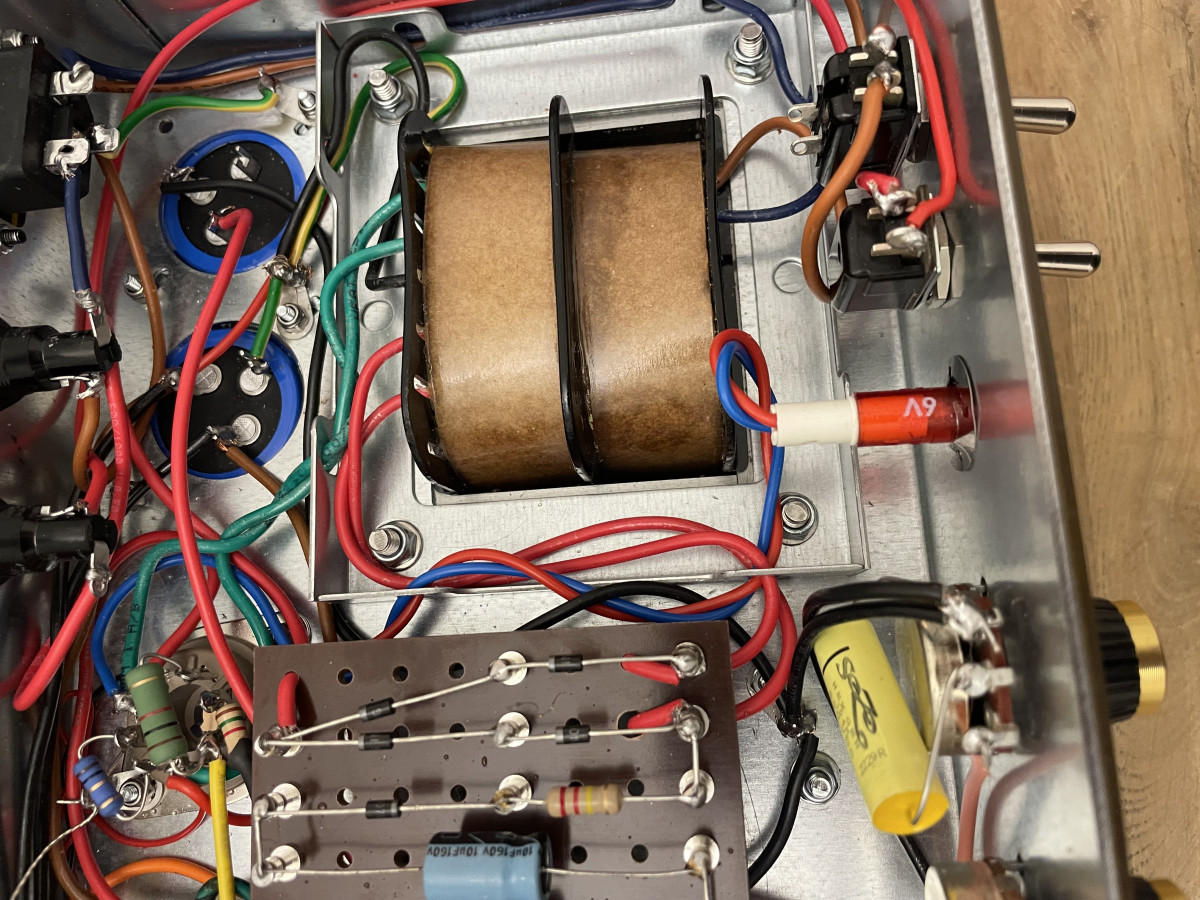

En dessoudant les 2 diodes et le cavalier vers la R de 220k, je peux avoir la tension de sortie du transfo ?

perso je dessouderai les 2 fils rouges plutôt et mesure entre le point milieu ( la ou il y a le fil noir et le fil jaune vert sur le châssis) et un des 2 fils rouge c est tout pour avoir l indication dans un 1er temps ,en alternatif le multi . de la façon que tu veux pour te sentir en sécurité avec pince croco si besoin . tu bascule le on off tu li la mesure tu coupe .

« L'autre solution c'est de mettre une GZ à la place du 1er condo et de monter ce dernier sur le coté... Ca redevient un Black Flag 1ere génération ! »

Oui, pourquoi pas, je pense avoir un support pour la gz.

Oui ! Mais ça sera la tension à vide. Normalement les tensions données pour les transfos sont en charge. Un 2x350V peut donner 2x365V à vide...

pour que ce soit possible il faudrait avoir la sortie 5v que ya pas sur ton transfo ... donc on oubli un tube rectif ...

J’ai des sockets de 6l6, je pourrais donc installer la gz, je regarde comment ça se câble. Le 1er condo peut se monter sur le coté, c’est prévu.

Ha mince, je n’avais pas lu ton post Pipirose.

Ah oui, j'avais oublié ce détail ! T'es coincé !
