Merci pour les schémas Pipi, je suis parti du 1er pour comparer au Modulus.
-V1b note 4 résistance de 10k avec by-pass de 100nf, idem.
-V2a note 5 La cathode est à 820 ohms avec un bypass de .47uF au lieu de .68 pour Modulus à voir, en 470nf j’ai des Mustards, j’essaierai ça d’abord.
-Input (Note 2) : La résistance est de 33k au lieu de 68k chez Modulus, ça change le niveau de l’entrée ?
-Note (9) 100k en parallèle de la résistance de plaque de V1a pour tomber à 50k, le secret du son de l'album "The Spaghetti Incident?" C’est quoi l’incidence ?
-Pour le Tone stack, slope à 33k idem mais capa de présence à .68 au lieu de .1uf à la George Lynch.
Et d’autres petites choses encore, il fait que je passe encore un peu de temps à décortiquer.

Sinon les réglages de Slash me font un peu peur sur le voicing de l’ampli, présence 0, treble 0
On verra bien, en tout cas c’est enregistré avec un sm57 devant un 4x12 en greenback, master 8, gain 1,2

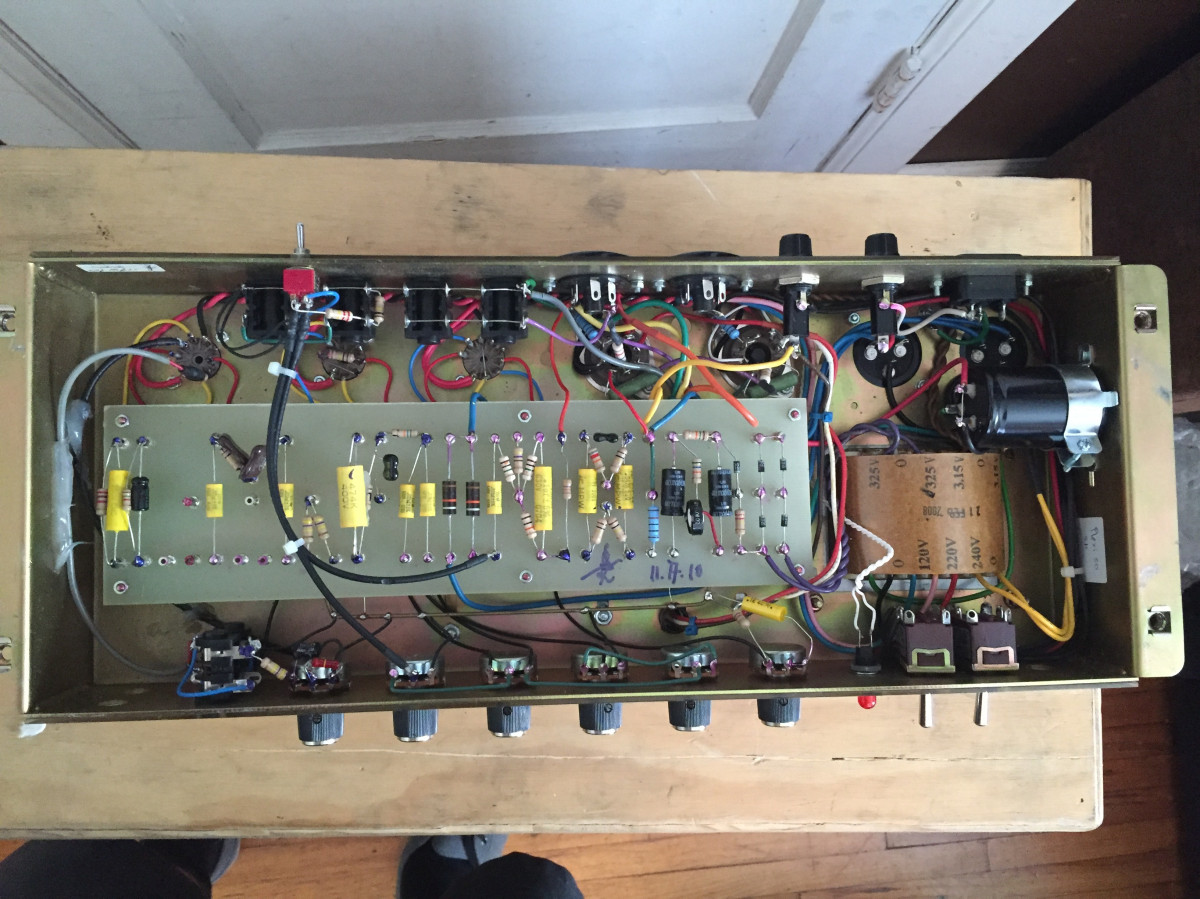

je suis pas un expert de ses modifs la mais a priori pour commencer le regarderai plutôt le pdf en 1er car ya les visuels avec mais j ai l impression que ya des variantes pour ce circuit , j ai un seul exemple d un frank levi modifié c est proche du plan 34 mais avec pas mal de différences quand même , je pense que c est un vrai mais il est diffèrent de ceux en schémas voir ici la photo d ensemble :

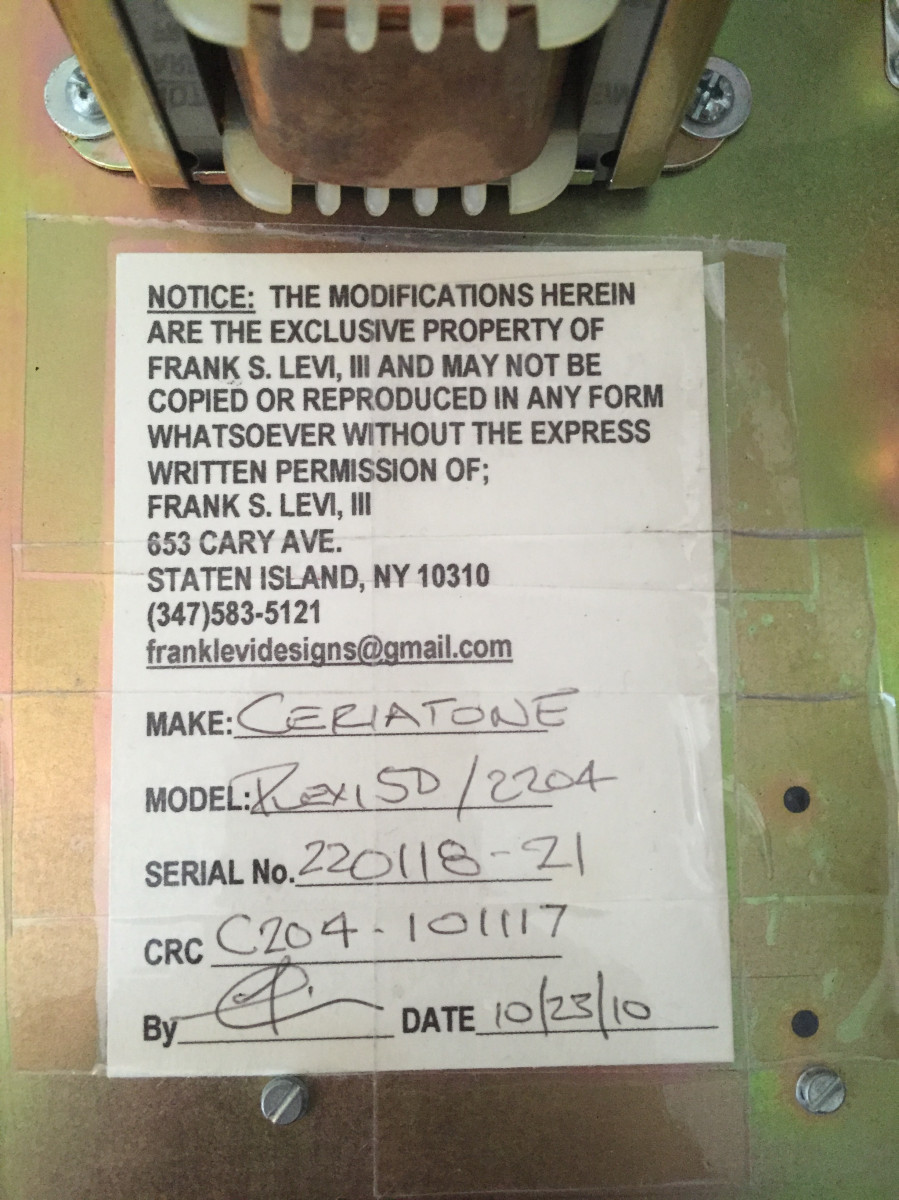

dans un original on retrouve ce petit papier scotché bien souvent sur le châssis.
si intéressé je vous post les photos de celui la .

Si tu as d’autres photos c’est toujours intéressant.
En fait on ne sait pas vraiment quel est le bon schéma, il faudra que je teste différentes configurations et que je fouille un peu plus pour me faire une idée ou l’inverse plutôt.
Pour le moment, c’est stand by jusque samedi quand j’aurai de quoi souder. En l’attente c’est ratissage, peinture, ragreage et parquet, là pas de trop de questions à se poser

je poste les photos ici thunder ?
j essaye avec casimages voir si la qualité est meilleure
https://www.casimages.com/m_ph(...)56464
dites moi si ca marche bien
cliquez sur la loupe , ouvrir l image dans un nouvel onglet puis + la c est pas mal chez moi .

Je te transmet mon mail par mp, casimages c’est plein de pubs et je ne vois pas le lien de téléchargement.

a mince , je t envoi ca par mail alors

J’ai trouvé ce doc:

oui c est le pdf que j ai mis plus haut celui la dois être valable je pense

Ok merci et j’ai bien reçu les photos

tu verras celui la ne corresponds pas aux plans que l on trouve sur le net , mieux ou moins bien
facile a essayer en tous cas pour celui qui est motivé .

Tout compte fait je ne vais plus toucher au circuit du Marshbar, je trouvais le son trop agressif mais je le réglais comme un plexi.
Avec master à 9, gain 2/3 treble 1 tone 1 mid 5, bass 6 le son s’équilibre c’est bien charnu et pas harsh, (circuit d34) mais ces réglages sont vraiment contre intuitifs !

Je me demande si je ne vais pas ajouter un switch master actif ou by-pass à la plexi, je vais regarder ça …

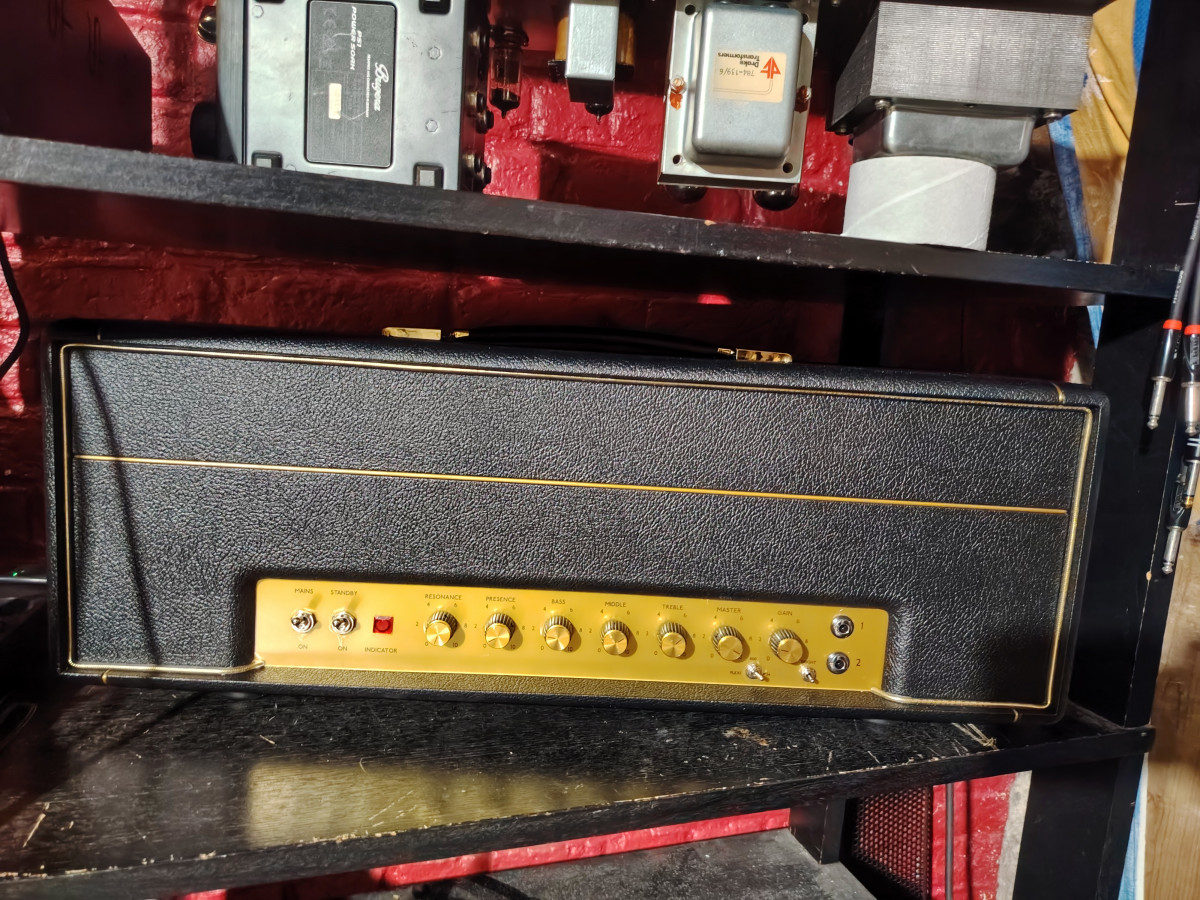

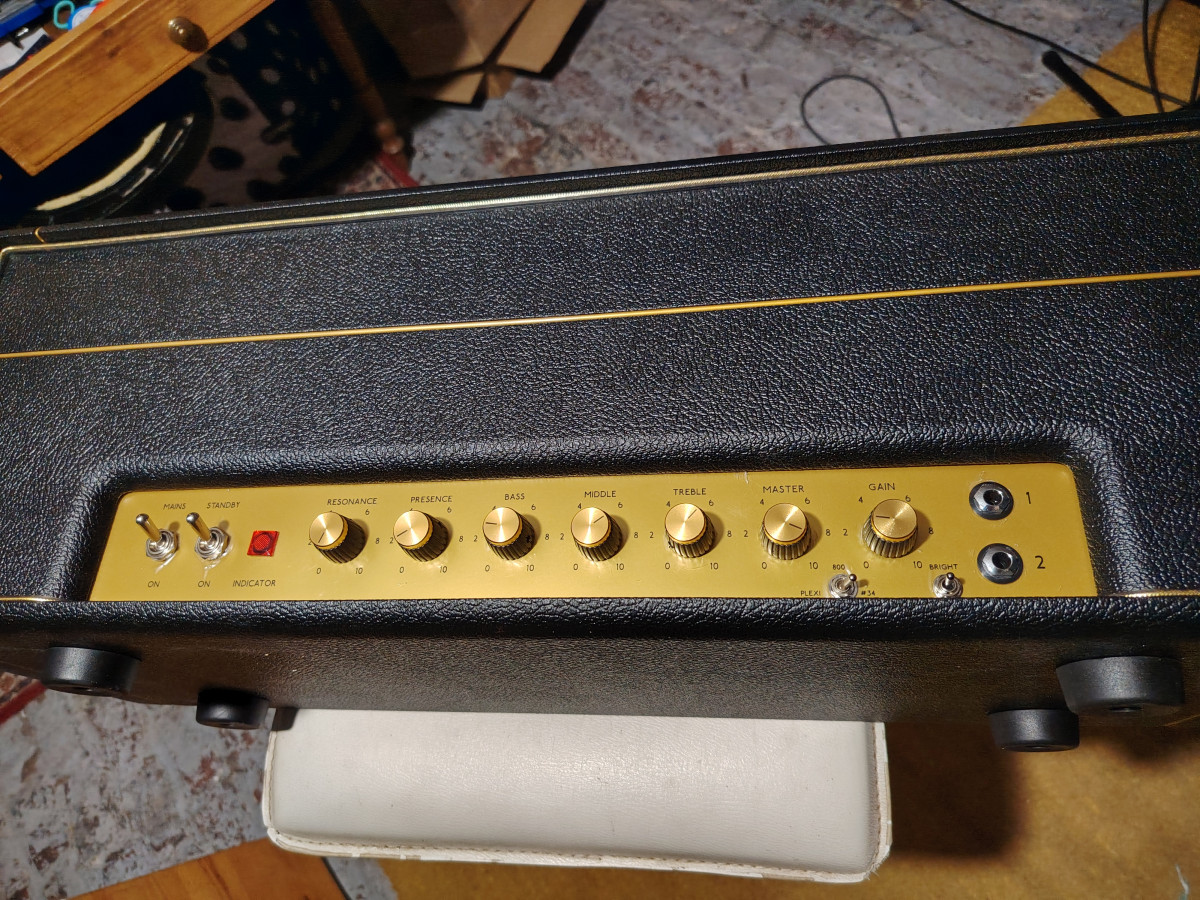

J'ai reçu l'un des 2 headshel commandés chez Modulus en fevrier.

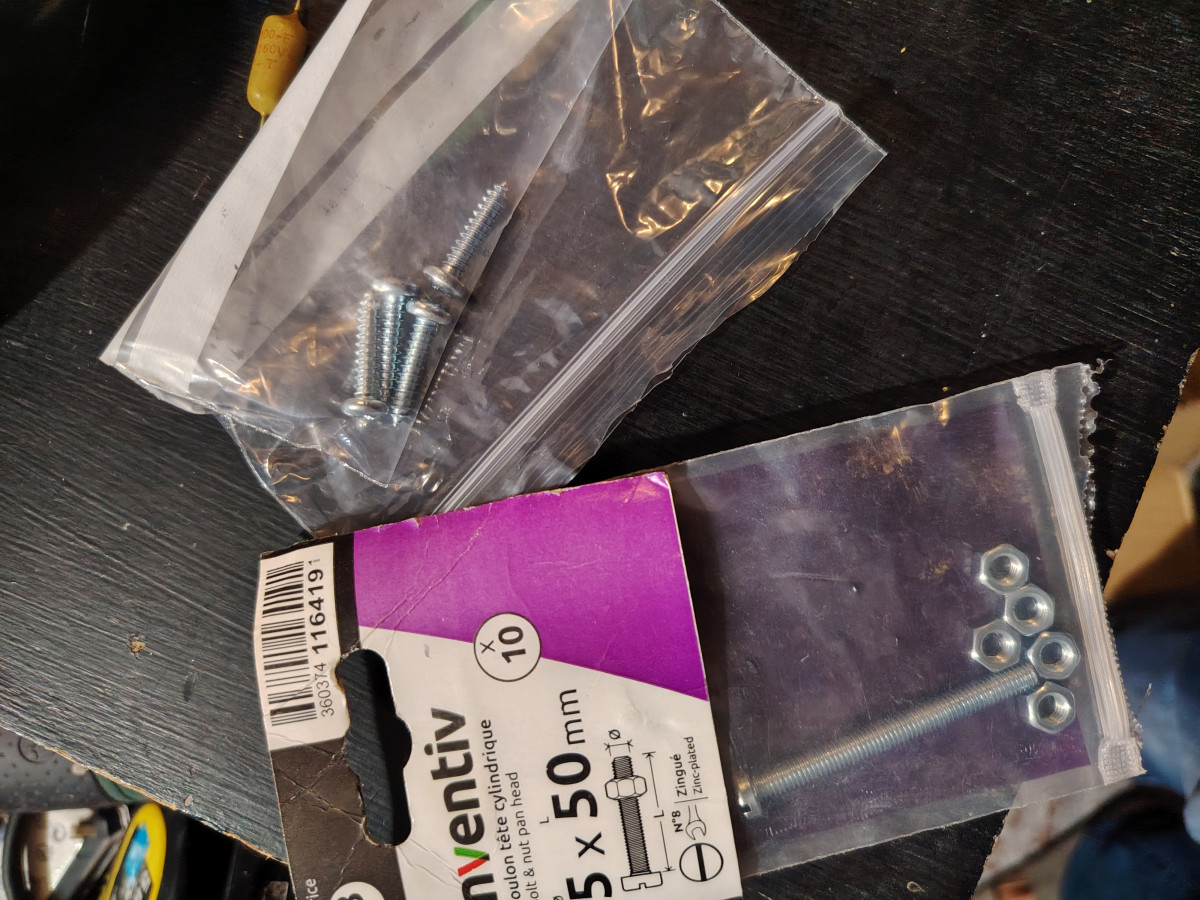

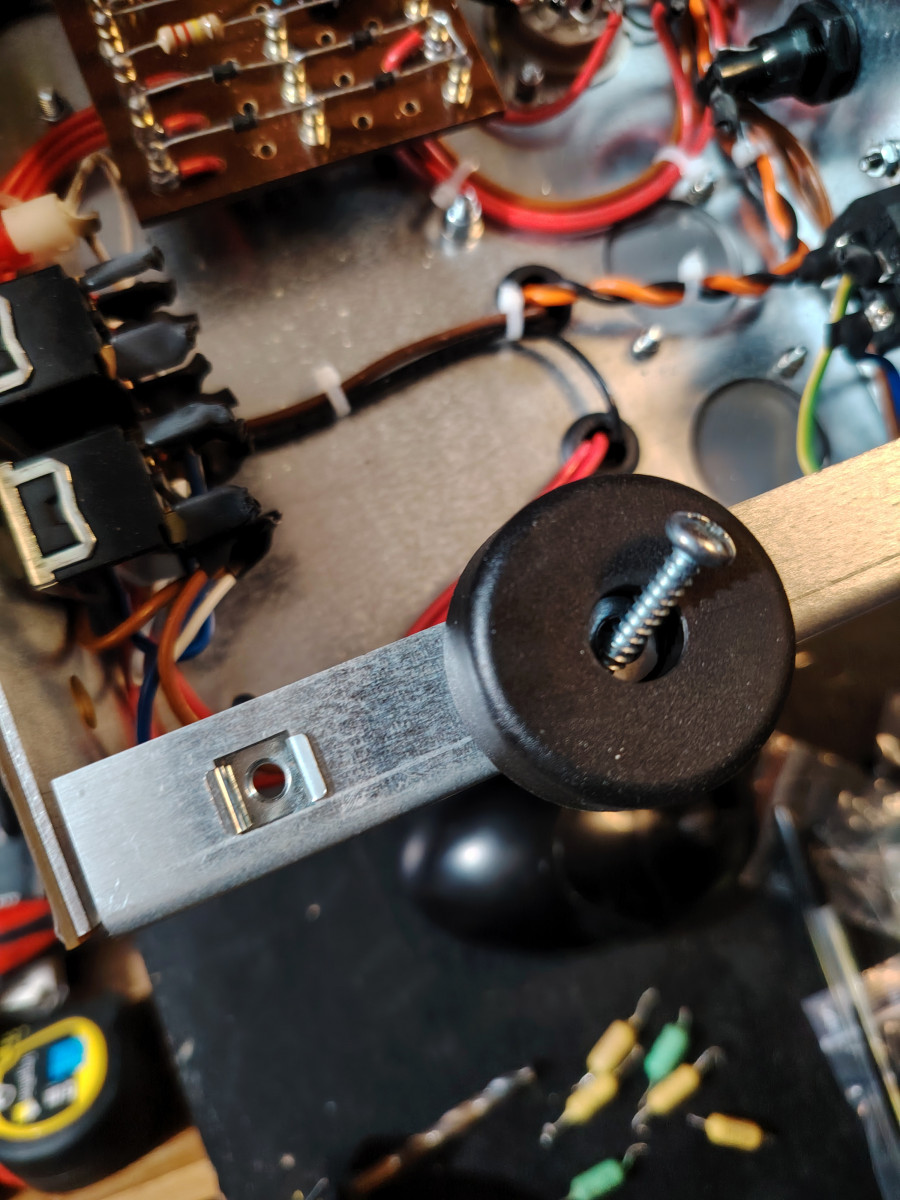

C'est pas mal, mais il n'est pas percé et les vis ne sont pas les bonnes !!! Heureusement, j'avais des M5 en stock.

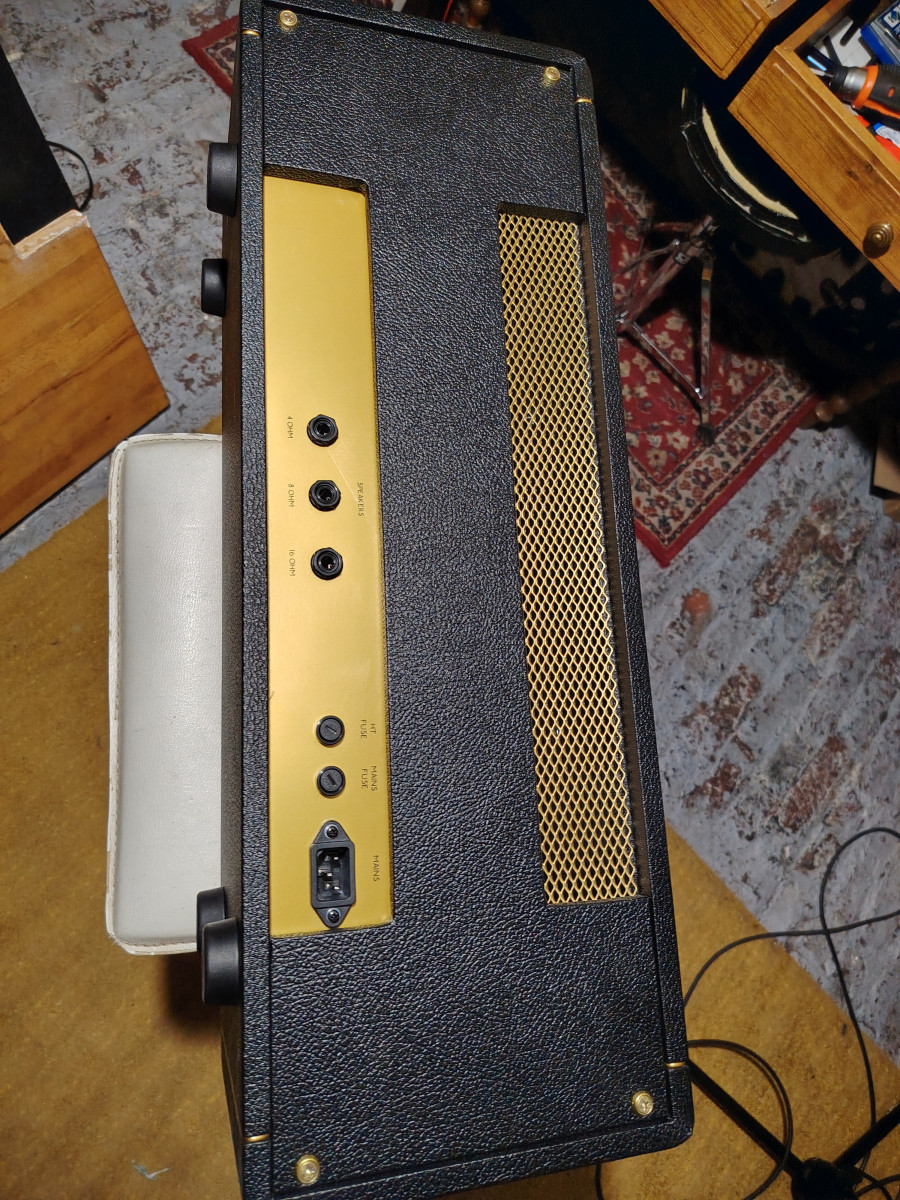

Bon les percements ne sont pas compliqués à faire mais il faut mesurer les entr'axes et bien tracer.



















Me reste plus qu'à remettre la main sur mes logos Marshall.

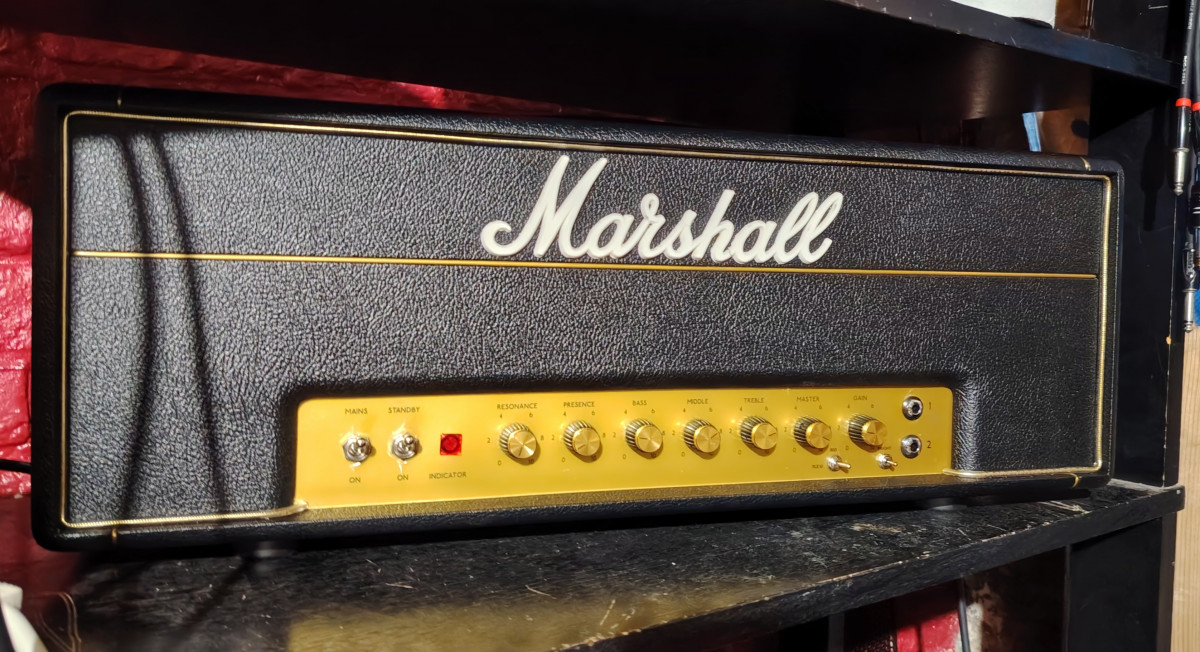

Voila, Marshbar terminé, en boîte plus logo (de récup), il n'ya plus qu'à attendre le headshel du jtm (transformé en plexi 50, 69 specs).
