Câblage Humbucker manche, micro simple chevalet sélecteur 4

  • Publié dans guitare
Auteur Message
kajiris
Special Top utilisateur

Inscrit le: 18 Feb 11
Localisation: Paris 13eme arrondissement (75, France)

{"etat":1,"imgNew":"

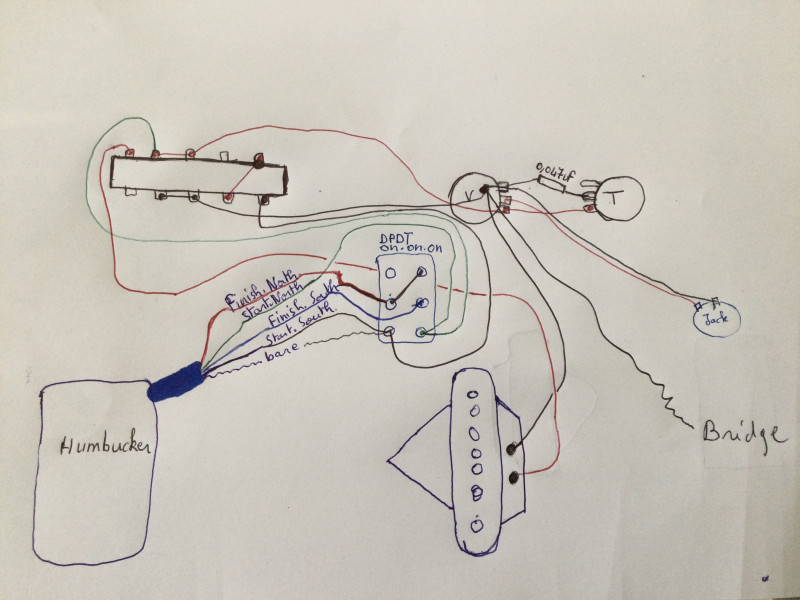

Selecteur 4 positions+DPDT on on on


,J’ai fait ce câblage mais humbucker position 2 du sélecteur ne fonctionne pas correctement.
Quand la position du dpdt est en bas aucun son; les 2 autres positions sont très faiblardes.
Quand j’active les deux micros en série ou en parallèle et que je touche le humbucker j’ai un bruit parasite.
Est ce que une masse a été oubliée sur le schéma ? Ou erreurs?
J’ai installé le Dpdt pour pouvoir profiter des positions split, série et parallèle du humbucker.
Le sélecteur est un oak grigsby 4 positions.
Merci.
Haut
Alerter un moderateur
Fenson66
Vintage Méga utilisateur


Inscrit le: 24 Feb 10
Localisation: In The Hell of 62

EDIT : Oops , faute d'inattention

_________________
L'être humain est capable du meilleur comme du pire, mais c'est vraiment dans le pire qu'il est le meilleur !

https://www.guitariste.com/forums/achat-vente-echange,mes-ventes-micro[...]6998
Haut
Alerter un moderateur
mcsens
Custom Ultra utilisateur


Inscrit le: 02 Aug 04
Localisation: La la land

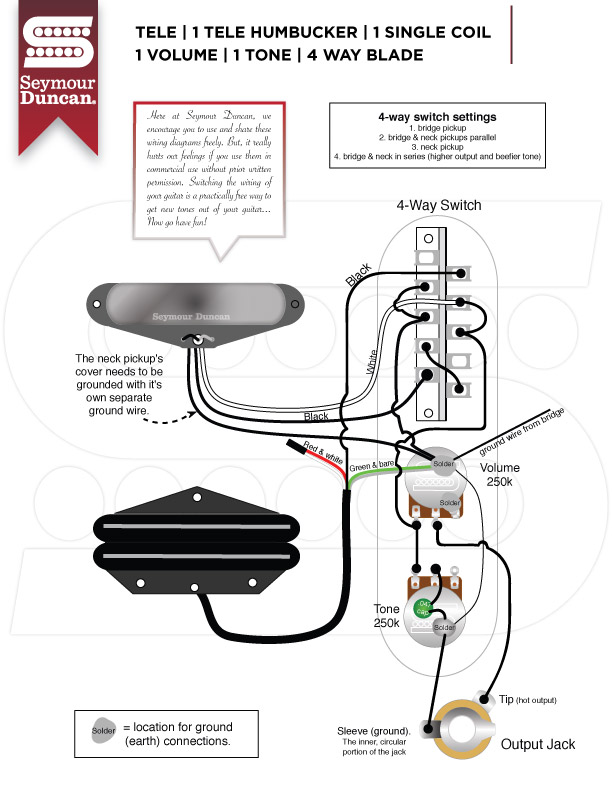

Il a un 4way switch et le schéma seymour duncan est un 3-way.



J'ai une config équivalente et j'y ai mis un freeway switch 6 positions pour avoir toutes les options à dispo.

C'est assez fantastique ces switchs.
Je peux splitter le double mais aussi marier le simple avec une ou l'autres des bobines du double, etc.

A tester pour à peine 35€
Haut
Alerter un moderateur
Fenson66
Vintage Méga utilisateur


Inscrit le: 24 Feb 10
Localisation: In The Hell of 62

Oops, pas fait gaffe au sélecteur 4-way.

Alors on est là dessus.



Du coup c'est le DPDT qui entre en conflit avec le câblage du sélecteur en ce qui concerne la gestion de la masse du humbucker.

_________________
L'être humain est capable du meilleur comme du pire, mais c'est vraiment dans le pire qu'il est le meilleur !

https://www.guitariste.com/forums/achat-vente-echange,mes-ventes-micro[...]6998
Haut
Alerter un moderateur
kajiris
Special Top utilisateur

Inscrit le: 18 Feb 11
Localisation: Paris 13eme arrondissement (75, France)

Je ne trouve pas la solution, je vais essayer de revoir ça étape par étape. Si quelqu’un a déjà fait ce câblage ça serait sympa de partager.
Haut
Alerter un moderateur
kajiris
Special Top utilisateur

Inscrit le: 18 Feb 11
Localisation: Paris 13eme arrondissement (75, France)

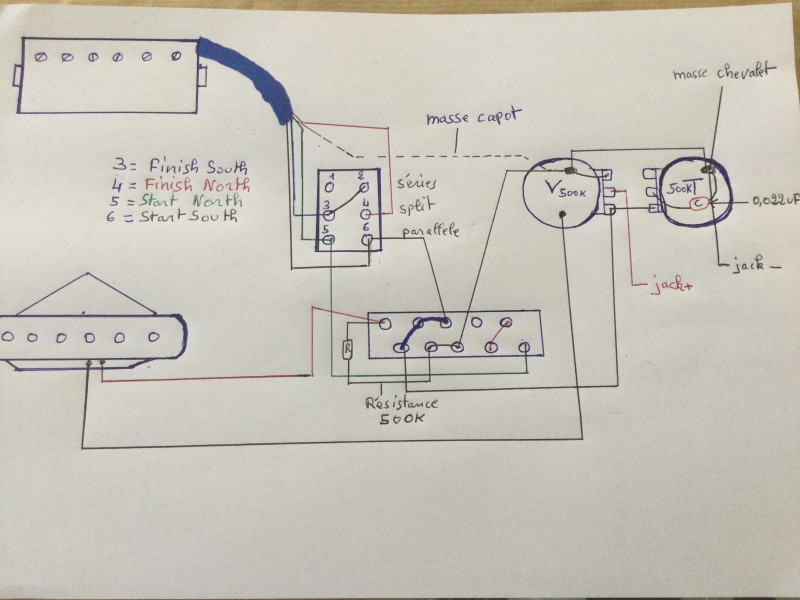

J’ai enfin trouvé le bon câblage

Switch 4 positions+ Dpdt on,on,on
