Hello,
J'espère que d'autres personnes plus compétentes que moi dans ce domaine viendront t'apporter de l'aide, mais là comme ça à vue de nez ça semble très très chaud de faire tenir tout ce qu'il y a là dedans dans un plus petit boitier.
Voilà un petit article bien documenté sur cette pédale et on voit que c'est la crise du logement à l'intérieur :
http://mirosol.kapsi.fi/2015/0(...)us-2/
En plus le circuit prend exactement la forme de la pédale donc ça me semble déjà pas mal optimisé c't'histoire...
Et sur l'avant de la pédale il y a 2 circuits l'un au-dessus de l'autre :
- Le principal avec les potars

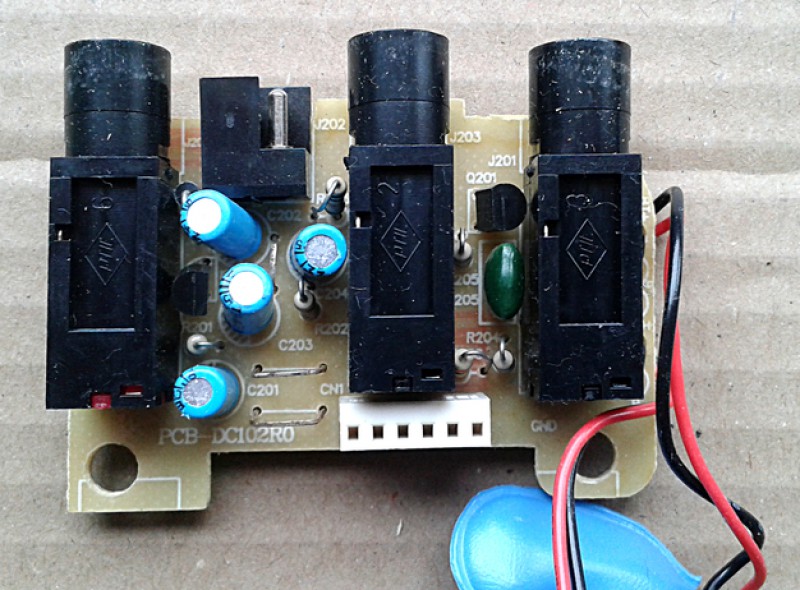

- Celui avec les entrées / sorties et la prise jack d'alim
![]()
![]()
![]()
En fait le problème c'est que l'emplacement des 2 piles (pour le modèle 18V) prend beaucoup de place et vu la gueule du PCB on ne peut pas y faire grand chose...
Ensuite je ne sais pas si ce circuit existe en DIY ?
Parce que refaire ça sur un veroboard ça me semble chaud vu la complexité du circuit.
Bon courage
