salut les guitaristes soudeurs,
le mainboard du flexy 3 est identique sur les 3 modèles : le 3, le 3+ et le 3XL..
sur le 3 il manque seulement 2 prises xlr, 1 pot stéréo et 1 switch dpdt pour bénéficier de la sortie DI stereo symétrique. j'ai fait ça sur le mien avec une seule xlr en stéréo assymetrique, ça fonctionne nickel
Nutrisco et Extinguo
corto30
  • #2
  • Publié par
    corto30
    le 14 Sep 19, 20:42

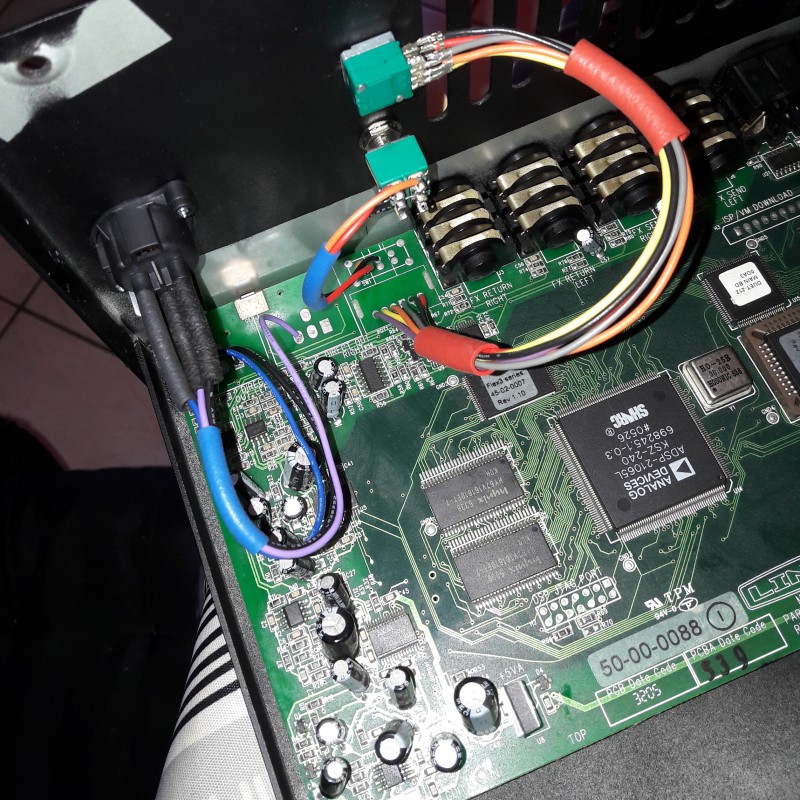

avec la photo

Nutrisco et Extinguo
corto30
  • #3
  • Publié par
    corto30
    le 22 Oct 19, 16:19
je remets ce bon vieux flextone sur la table, la stéréo sur une xlr c'est bien joli mais le mec de la console y voudrait du symétrique, la stéréo il s'en fout
donc je vais essayer d'aller au bout de la modif avec 2 xlr en symétrique comme sur les flexy + et xl...
deux photos de la carte, c'est quand même aut'chose qu'un radiateur Marshmal

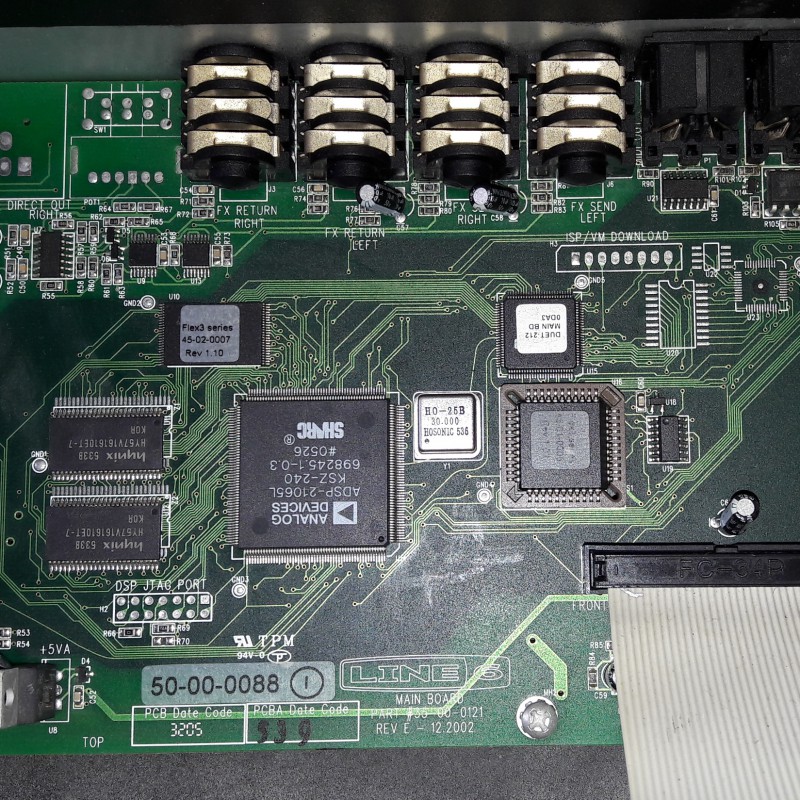

flexy pcb top

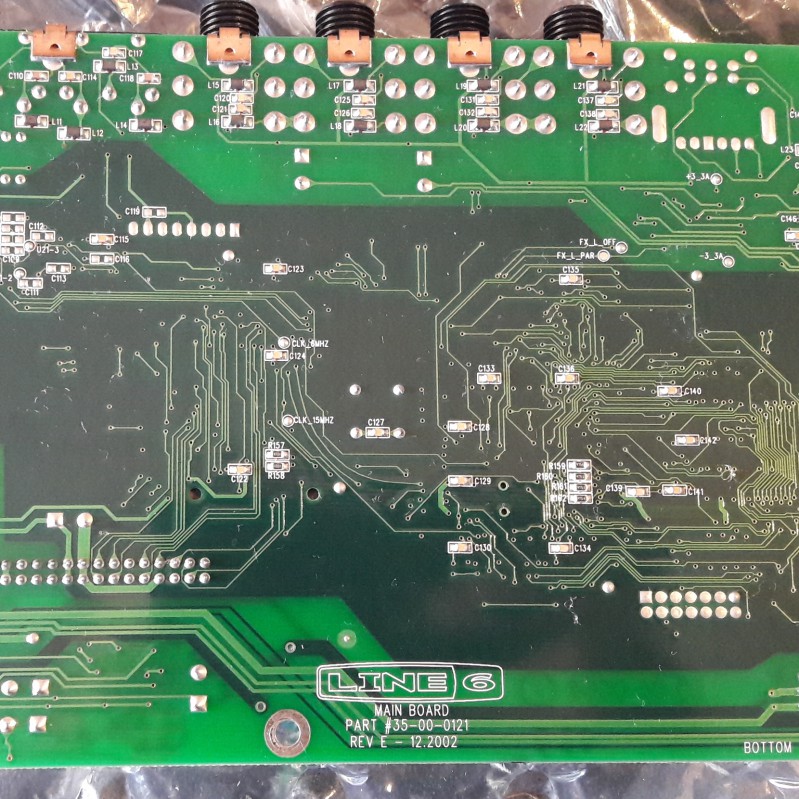

flexy pcb bottom
Nutrisco et Extinguo
corto30
  • #4
  • Publié par
    corto30
    le 23 Oct 19, 18:02
fils soudés, trous percés.
une vue du moteur, 1/3 du poids du bébé à lui seul du coup je profite du démontage pour ajouter 2 poignées latérales.

jour de pluie
Nutrisco et Extinguo
corto30
  • #5
  • Publié par
    corto30
    le 24 Oct 19, 17:02
Remonté, testé effectivement y'a bien plus de patate sur la DI en symétrique !
reste les étiquettes à faire, et peut être un jour trouver des vis noires pour les neutrik...

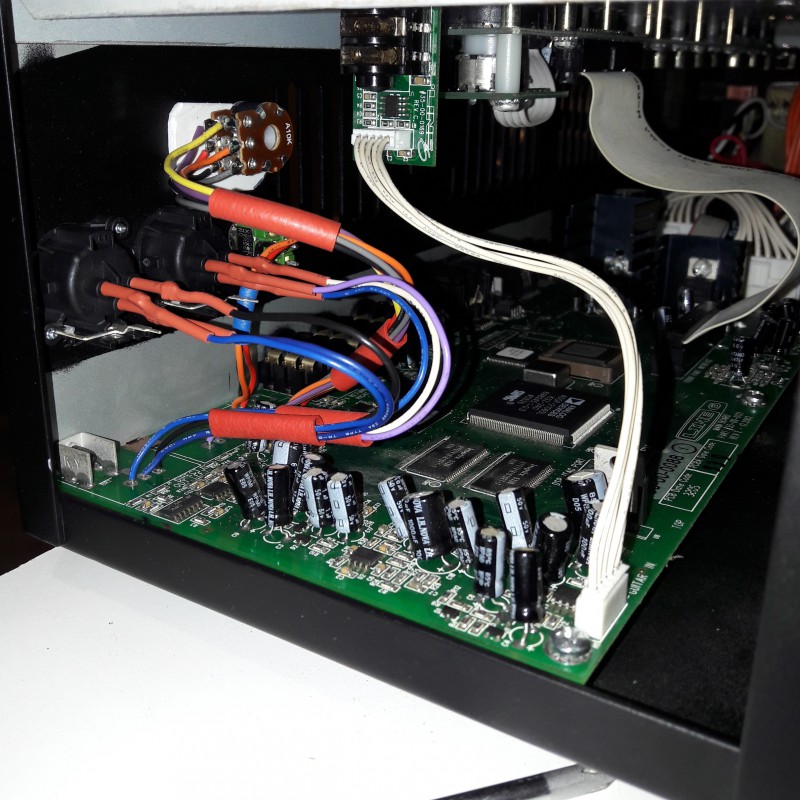

sorties xlr symétrique

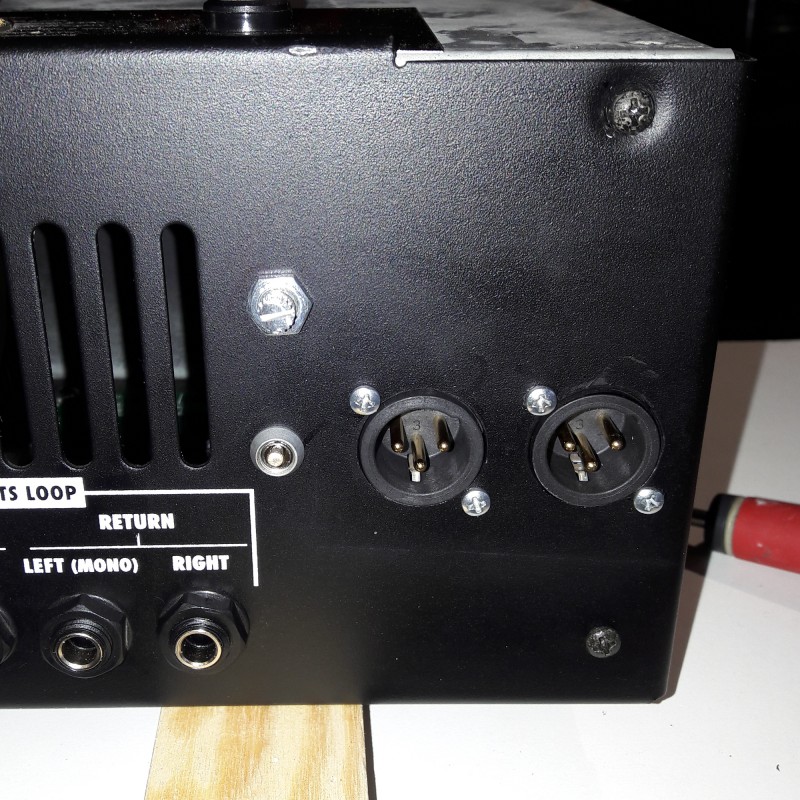

flexy arriere
Nutrisco et Extinguo
corto30
  • #6
  • Publié par
    corto30
    le 29 Oct 19, 20:40

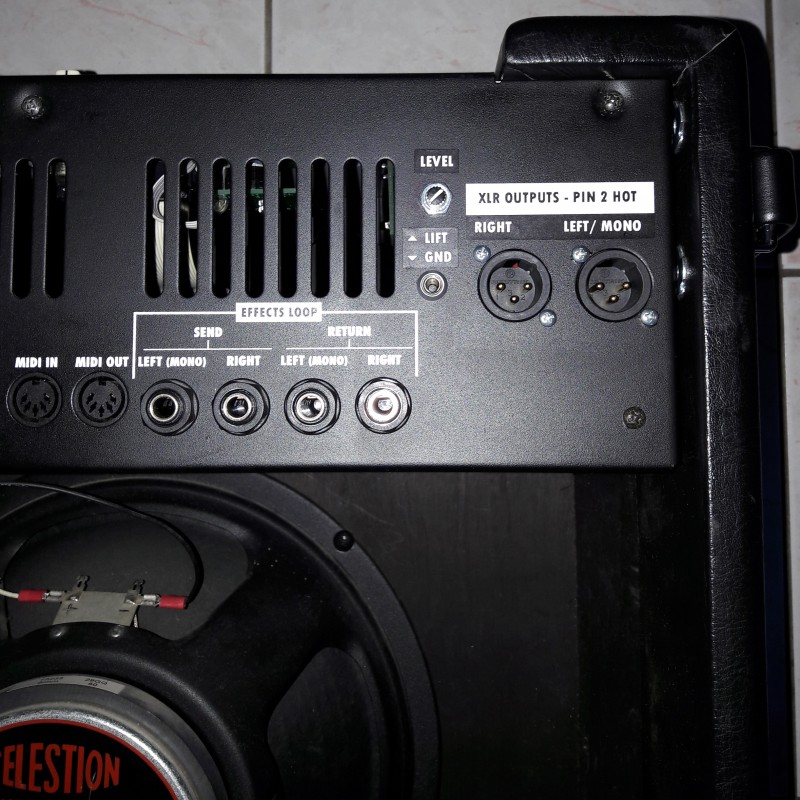

quasi flextone 3+


comme dab le plus long c'est la finition
