Montage ampli champ 5f1

  • Publié dans ampli
Auteur Message
jejefer
Inscrit le: 09 Jul 06
Localisation: France

Hello,

Je suis entrain de monter un 5f1, le ba a ba... sauf que j'ai un souci : le son est ultra faiblard, meme à fond.
Les tensions sont environ à 15/20% supérieures pour les 3 premières (en bas à gauche du schéma) à celles indiquées dans le schéma.
le transfo est un Hammond 290CAX (version internationale du AEX), cablé en 315v.

Quelle piste d'exploration ? le transfo de sortie serait cuit ?

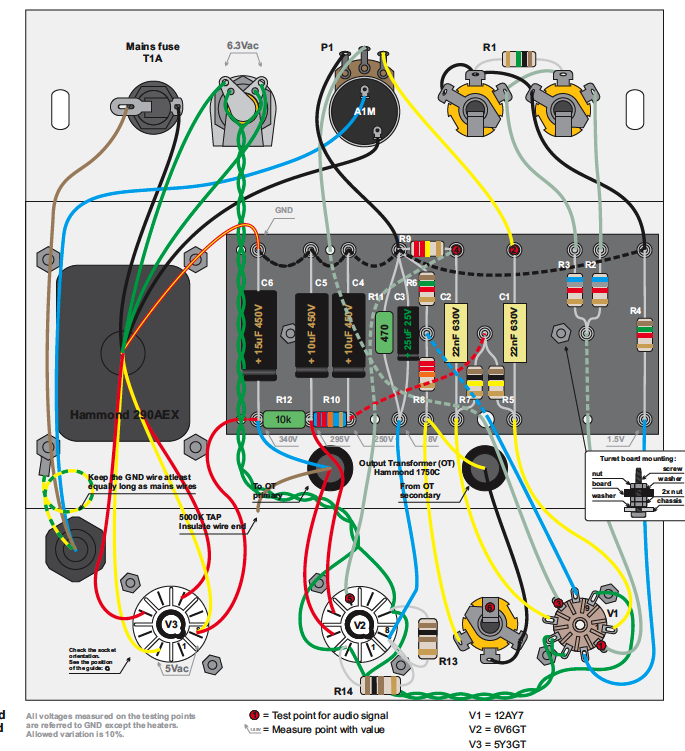

le schéma d'Uraltone :


Uraltone 5F1

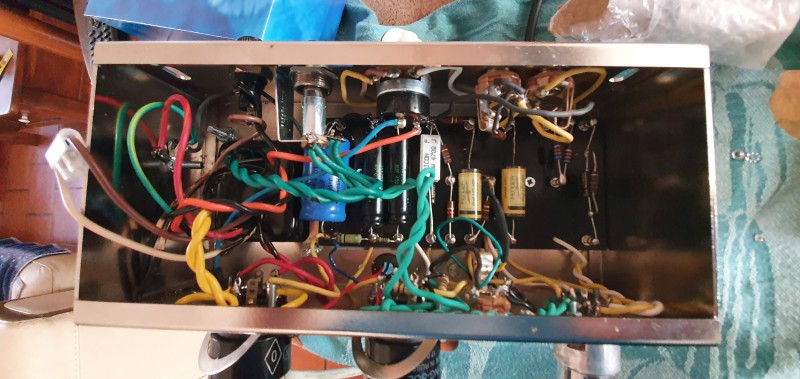

une photo :




merci à tous
Haut
Alerter un moderateur
oldamp
Vintage Méga utilisateur


Inscrit le: 30 Mar 09
Localisation: On était bien au XXeme siècle !

C'est un beau cafouillis ton câblage ! Surtout au niveau des jacks d'entrée... Vérifie déjà de ce coté.

_________________
T'1 ! Arrêtez de citer systématiquement le post précédent ! Surtout s'il est plein de photos !

VDS Bandmaster de 1967 :
https://www.guitariste.com/forums/achat-vente-echange,vds-bandmaster-s[...]7868

Clone Valco 510-1B : https://www.guitariste.com/forums/le-coin-du-bricoleur,clone-du-valco-[...]7760

Clone Gibson EH-150 : https://www.guitariste.com/forums/le-coin-du-bricoleur,projet-gibson-e[...]html

Les jours sont trop courts pour perdre son temps sur backstage !
"Quel ampli pour...." et c'est parti pour 20 pages d'avis contradictoire et à 80% inutiles !
"Comment avoir le son de XXX ?" ben t'y arriveras jamais ! Apprends déjà à jouer.
Haut
Alerter un moderateur
jejefer
Inscrit le: 09 Jul 06
Localisation: France

Ok je vais voir...
