Hello tout le monde,

avant toute chose, petit disclaimer sur mon parcours :

Je suis technicien en électronique de formation et j'ai des connaissances et compétences en électricité, en haute tension et très haute tension. Je connais un peu les risques qu'il y a à ouvrir un ampli et je n'ouvre pas le sujet/débat sans m'être renseigné avant.

Bref voilà mon cas : j'ai deux amplis qui ont besoin d'un coup de peps pour les tubes de puissance. Ca se sent (manque de volume) et ça s'entend (crachotements).

Est-ce que quelqu'un fait ses réglage de bias soi-même ? Avec un Bias-probe octal ?

Parce que si je résume.. Tout ce qu'il y a à faire, c'est installer le tube sur le support, et tourner le potentiomètre de réglage jusqu'à obtenir la Tension optimale (calculée selon le type de tube) ?

En fait, la manipulation me paraît tellement simple et rapide que j'ai du mal à y croire .. Je sais que ça ne remplace pas une révision complète chez un tech (qui, lui, osera mettre les deux mains dans le cambouis) mais pour de petits ajustements comme ça.. Ca vaut le coup de tenter ou pas ?
vente/échange conclue avec : Syraks, Eikichi, Ken Inwane

http://www.facebook.com/FR27Photo/
Invité
  • #2
  • Publié par
    Invité
    le 25 Avr 2018, 11:18
Oui c'est simple si ;

1- tu as un "bias probe" qui peut lire le courant de cathode (ce qui est facile a trouver ) ET qui peut lire aussi le voltage de plaque , ce qui est plus difficile a trouver sur le marché.
Il faut avoir les deux lectures.

2- Si l'ampli a un potentiomètre d'ajustement de bias dans le cas d'un ampli en classe A/B ce qui n'est pas la norme.

En classe A , il n'y aura jamais de potentiomètre, il faudra changer la valeur de la résistance de cathode. Normalement ce n'est pas nécessaire, c'est ce que les manufacturiers prétendent, mais j'ai souvent remarqué que c'était faux , le bias était erroné.

Tes problèmes décrits ne viennent probablement pas du bias.
themidnighter
Le plus compliqué dans cette méthode c'est de lire la tension en pin3 de chacun des tubes de puissance. Le reste, avec des bias probes, c'est un calcul rapide, puis un potard à tourner.
Mais sans ton voltage des tubes de puissance, tu ne peux rien faire, et il s'agit de lire entre 300 et 500v souvent donc il faut prendre les précautions qui s'imposent.
fredyshred
Oui sorry j'ai skippé la première partie où on relève la tension à la pin 3 (tension plaque)

Mes amplis sont tous en classe AB et tous munis d'un potentiomètre de réglage (engl savage, marshall jcm800 et orange rockerverb mkII)

Il ne me manque qu'une bias probe car je suis déjà munis de deux multimètres true RMS.

Donc si je résume :

J'installe les nouveaux tubes de puissances avec la bias probe. Je règle le potentiomètre de bias au minimum et je démarre l'ampli. Je rélève les tensions en Pin3 de chaque tube pour déterminer le courant idéal. Je règle le potentiomètre puis je laisse tourner l'ampli entre 20 et 30 minutes pour avoir une stabilisation. Puis je recontrôle le courant et that's it ?

On fait un check rapide niveau tension ?
vente/échange conclue avec : Syraks, Eikichi, Ken Inwane

http://www.facebook.com/FR27Photo/
Invité
  • #5
  • Publié par
    Invité
    le 25 Avr 2018, 22:00
La tension de plaque est la même à chaque tube de puissance. Une lecture sur un seul tube suffit.
Danger; voltage élevé pouvant causer des blessures

Le pot de bias ajustera tous les tubes en même temps, d'où l'importance relative d'avoir des tubes appairés, un écart de 6 à 10 ma est acceptable. Et même plus musicale que tous pareils.

Si l'ampli avait déjà des tubes et fonctionnait, il n'est pas nécessaire de toucher au pot de bias avant de démarrer l'ampli.
L'écart de bias ne devrait pas être dangereux pour les tubes. En cas d'incertitude, oui il vaut mieux tourner le pot pour un bias plus froid ( minimum) que chaud


Je me sers toujours de ce lien pour calculer la courant de bias.
http://www.tedweber.com/weberv(...)s.htm
Invité
  • #6
  • Publié par
    Invité
    le 25 Avr 2018, 22:13
Un bias probe peut être remplacé par une résistance de 1 ohms ( de précision ou sélectionnée pour 1 ohms ) , 1/2 watts suffit .

Cette résistance sera soudée entre la cathode d'un tube de puissance et la masse , / le ground.
Le fil de masse / ground existant devra être enlevé.
La lecture du courant de bias se lira aux bornes de cette résistance.

C'est exactement ce que fait une bias probe. Elle contient une résistance de 1 ohms

La résistance peut être laissé soudée en permanence et ne nuit pas au bon fonctionnement de l'ampli.

Une résistance peut être installée sur tous les tubes pour vérifier leur compatibilité et leur fonctionnement

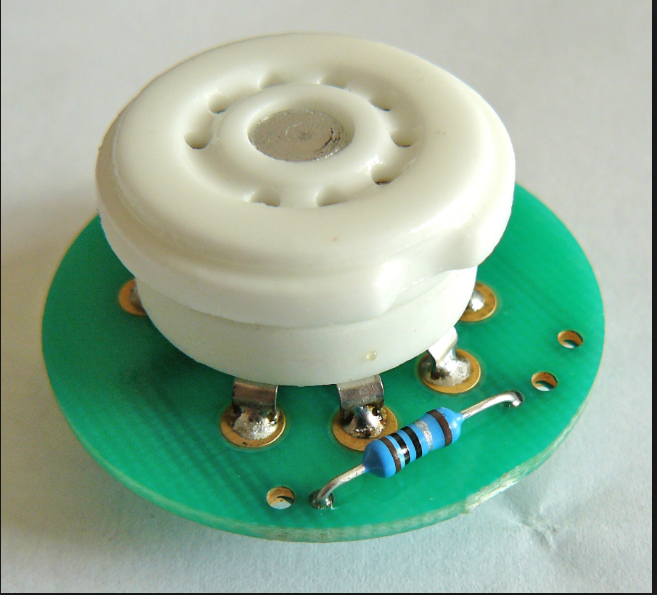

bias probe EL84




Détail bias probe
themidnighter
fredyshred a écrit :
On fait un check rapide niveau tension ?


Ce qui est drôle avec cette méthode tu vas t'en rendre compte, c'est que si tu changes le bias, ben tu changes aussi ton plate voltage
Donc oui tu recontroles pour te rendre compte qu'il a changé et donc que tu peux refaire ton calcul pour régler le bias à nouveau.

Le réglage de bias avec cette méthode c'est un genre de compromis.
Invité
  • #8
  • Publié par
    Invité
    le 25 Avr 2018, 22:39
themidnighter,

Le bais demande a être retouché plusieurs fois car le voltage de plaque chutera plus ou moins suivant l'ajustement de bias.

Ce n'est pas à cause de la méthode, c'est le fonctionnement normal.
oldamp
  • oldamp
  • Vintage Méga utilisateur
  • #9
  • Publié par
    oldamp
    le 26 Avr 2018, 20:22
fredyshred a écrit :


..............................
Il ne me manque qu'une bias probe car je suis déjà munis de deux multimètres true RMS.

..............................


Deux bias probes c'est encore mieux si tu as deux voltmetres ! Tu visualises les deux tubes en même temps et comme il y a toujours un décalage ça te permet de régler sur le plus fort...
fredyshred
Du coup, je ne regarde qu'une fois la tension en pin 3 ? Histoire de faire mon calcul ?

Par exemple, en début de test si je mesure 412V, je dois faire la puissance dissipée de mon tube / 412 multiplié par 70% (pour être au dessus des distorsions de croisement nuisible 0 65% mais en dessous des 85%) en résumé ?

donc 25[w] / 412 [V] x 0.7 = courant idéal de bias [mA]
vente/échange conclue avec : Syraks, Eikichi, Ken Inwane

http://www.facebook.com/FR27Photo/
Invité
fredyshred a écrit :
Du coup, je ne regarde qu'une fois la tension en pin 3 ? Histoire de faire mon calcul ?

Par exemple, en début de test si je mesure 412V, je dois faire la puissance dissipée de mon tube / 412 multiplié par 70% (pour être au dessus des distorsions de croisement nuisible mais en dessous des 65%) en résumé ?

donc 25[w] / 412 [V] x 0.7 = courant idéal de bias [mA]


Exact

EL34 à 412 volts à 70 % = 42 ma par tube
6L6GC à 412 v à 70 % = 51 ma

Utilise donc le lien que je t'ai mis il y a quelques jours , ça calcule tout seul car tu devras recalculer sans doute plusieurs fois avant d'avoir le bias final.

http://www.tedweber.com/weberv(...)s.htm

Certains ampli fonctionnent aussi bien avec des bias plus "froid " et ça prolonge la durée de vie des tubes.
Je règle le bias et fait des tests avec guitare
harlock77
Je pige pas tout ...

Il n'existe pas de tuto en français pour faire ces opérations ?

Niveau matos, ce ne serais pas possible d'avoir des liens avec le précis à acheter ?
Invité
[quote="harlock77"]Je pige pas tout ...

Il n'existe pas de tuto en français pour faire ces opérations ?

/quote]

Au sujet du lien que j'ai écrits ? En Français , je sais pas mais tu n'as besoin que de la première ligne, tu choisis tes tubes et tu écris ton voltage , c'est tout.


weber , calculateur
Invité
harlock77 a écrit :
Je pige pas tout ...



Niveau matos, ce ne serais pas possible d'avoir des liens avec le précis à acheter ?


Référence pour une bias probe ?
fredyshred
Sans offense,

Si tu ne piges pas tout, oublie la manipulation directement.

Je suis technicien en électronique, spécialisé en automation et formé en travaux de basse et haute tension. Je bosse tous les jours dans l'électronique (responsable qualité et mise en route de test d'appareils) et ce réglage ne me fait pas peur parce que je connais tous les risques et je sais où ne pas mettre mes doigts (de près ou de loin).

Si tu te loupes, il n'y aura pas de post de ta part pour prévenir de l'échec de la manip. C'est lethal .

Sur les forums anglo saxons on donne je ne sais combien de piste pour régler le bias avec tous les liens disponible pour le matériel nécessaire.

Mais, il est impératif avant de jouer à l'apprenti sorcier de connaître les bases de l'électricité
