Bonjour!

Pour ceux que ça intéresse, voici mon projet Cigar box. A noter que je suis parti d’un manche fretté acheté chez THC guitar. Pour le reste, c’est des fonds de tiroir et quelques bricoles achetées à vil prix.

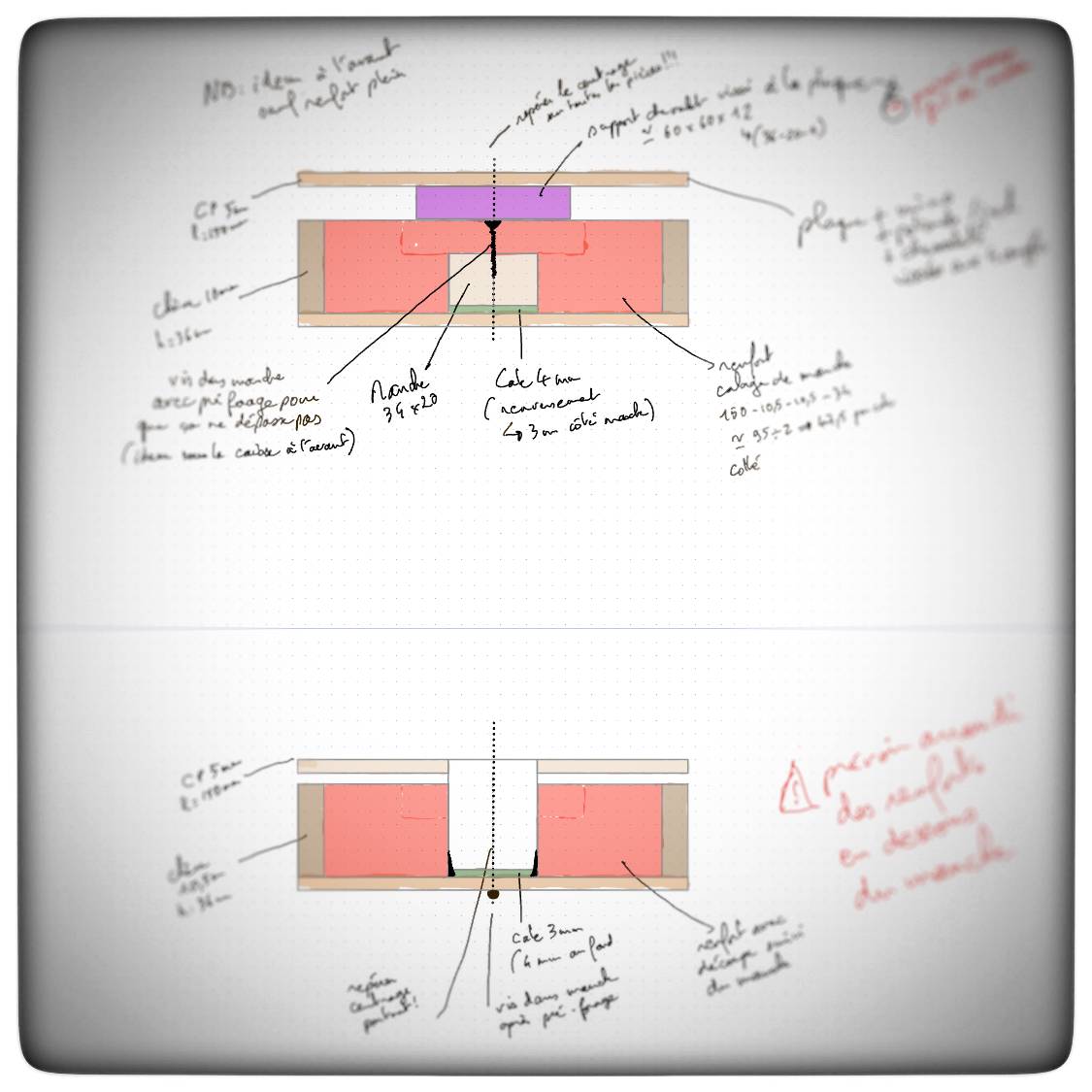

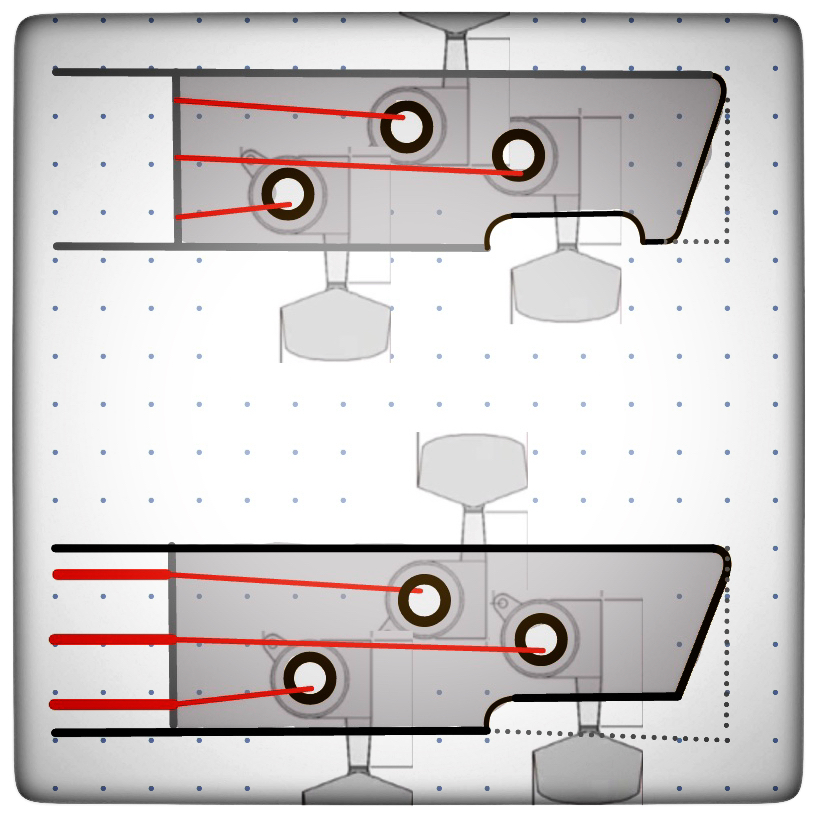

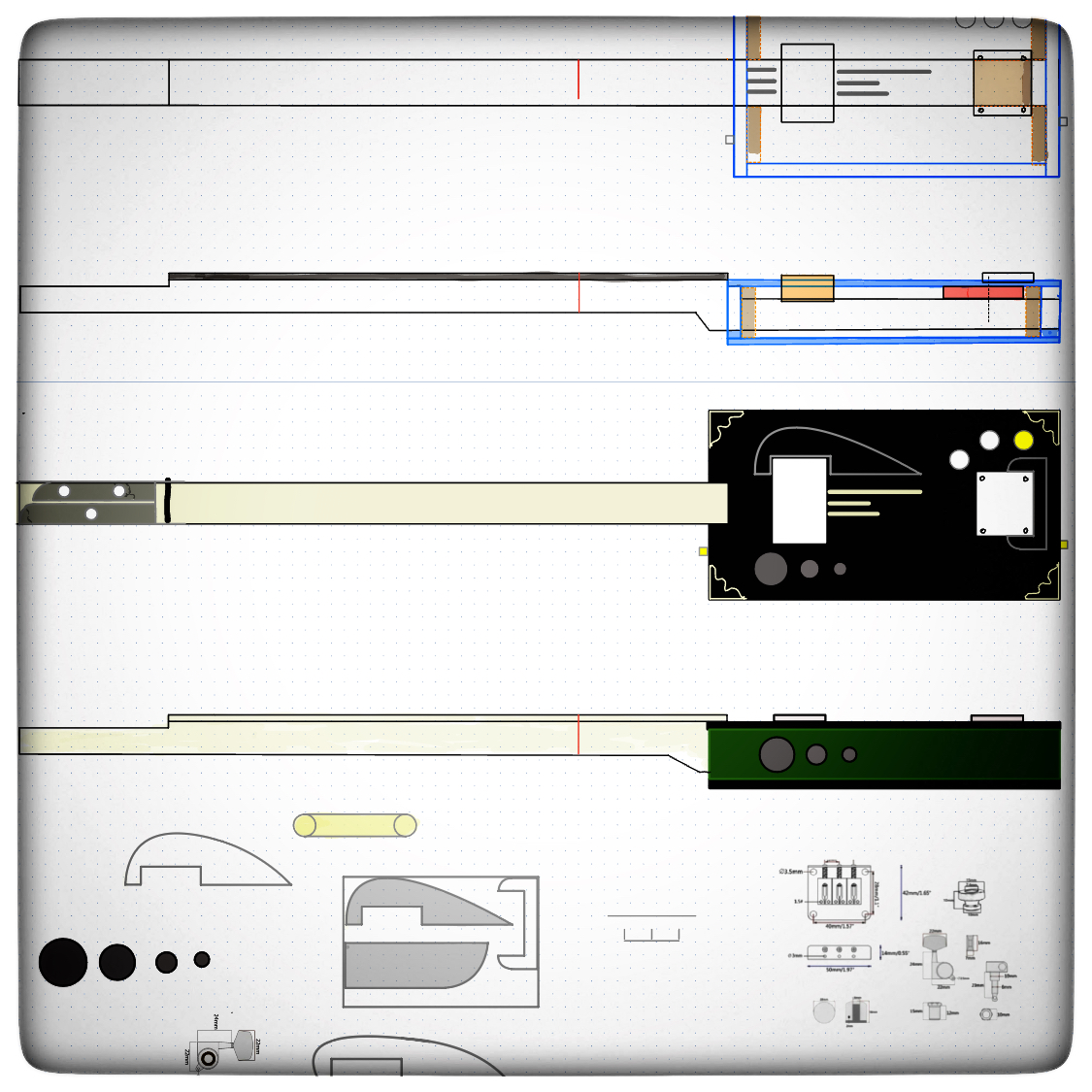

On commence par des plans à l’échelle.

Plan


Plan


Plan

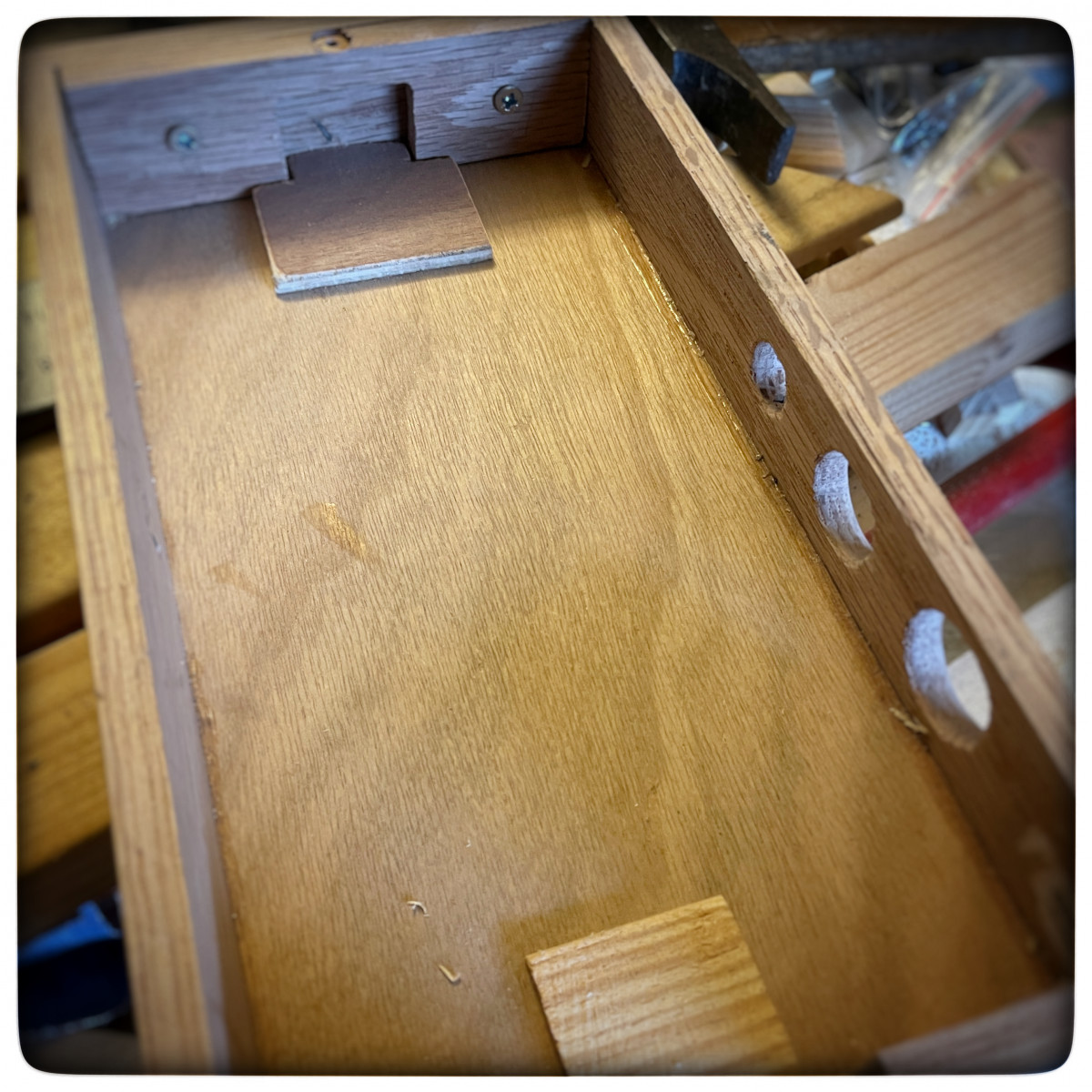

Façonnage de la boîte avec un tasseau de chêne. Cales adaptées pour un maintien parfait du manche.

Boite

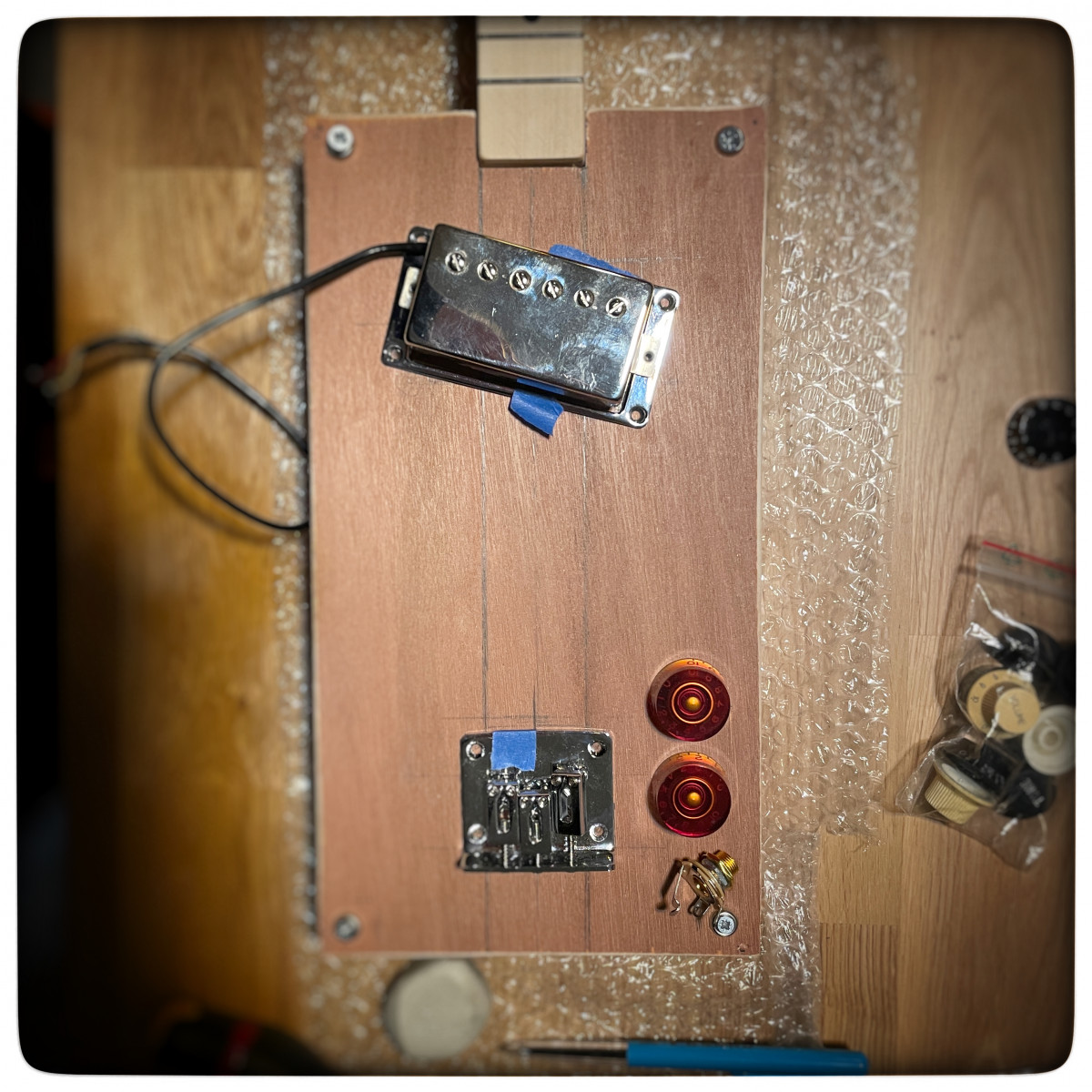

Montage a blanc. Mesure du diapason et emplacement du micro et du chevalet.
Montage à blanc


Passage en peinture (sous-couche, peinture, vernis, polish)

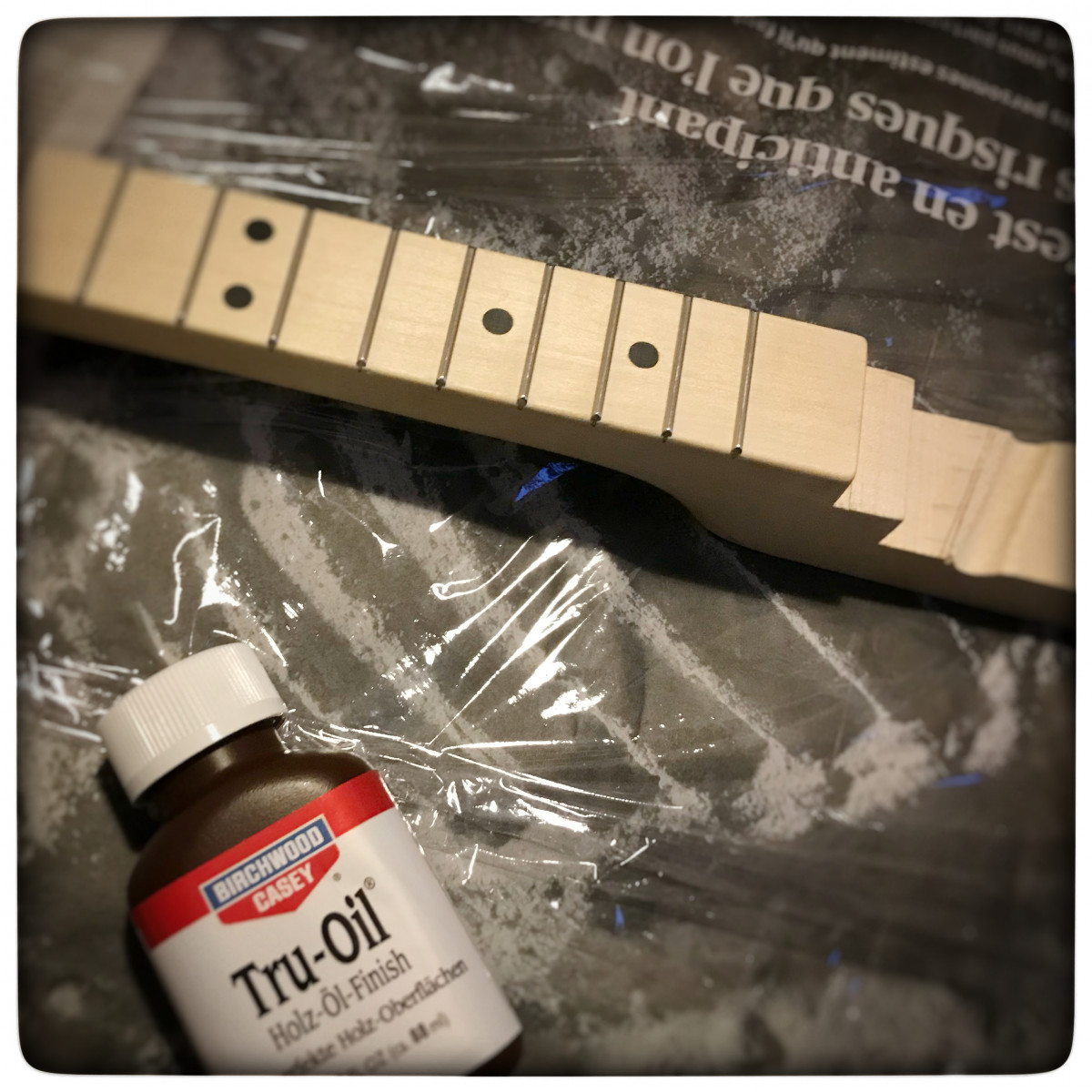

Passage de tru-oil pour le manche (érable brut)

Manche



Je passe sur des étapes (découpe pick guard, façonnage sillet os … ) pour arrive au câblage.

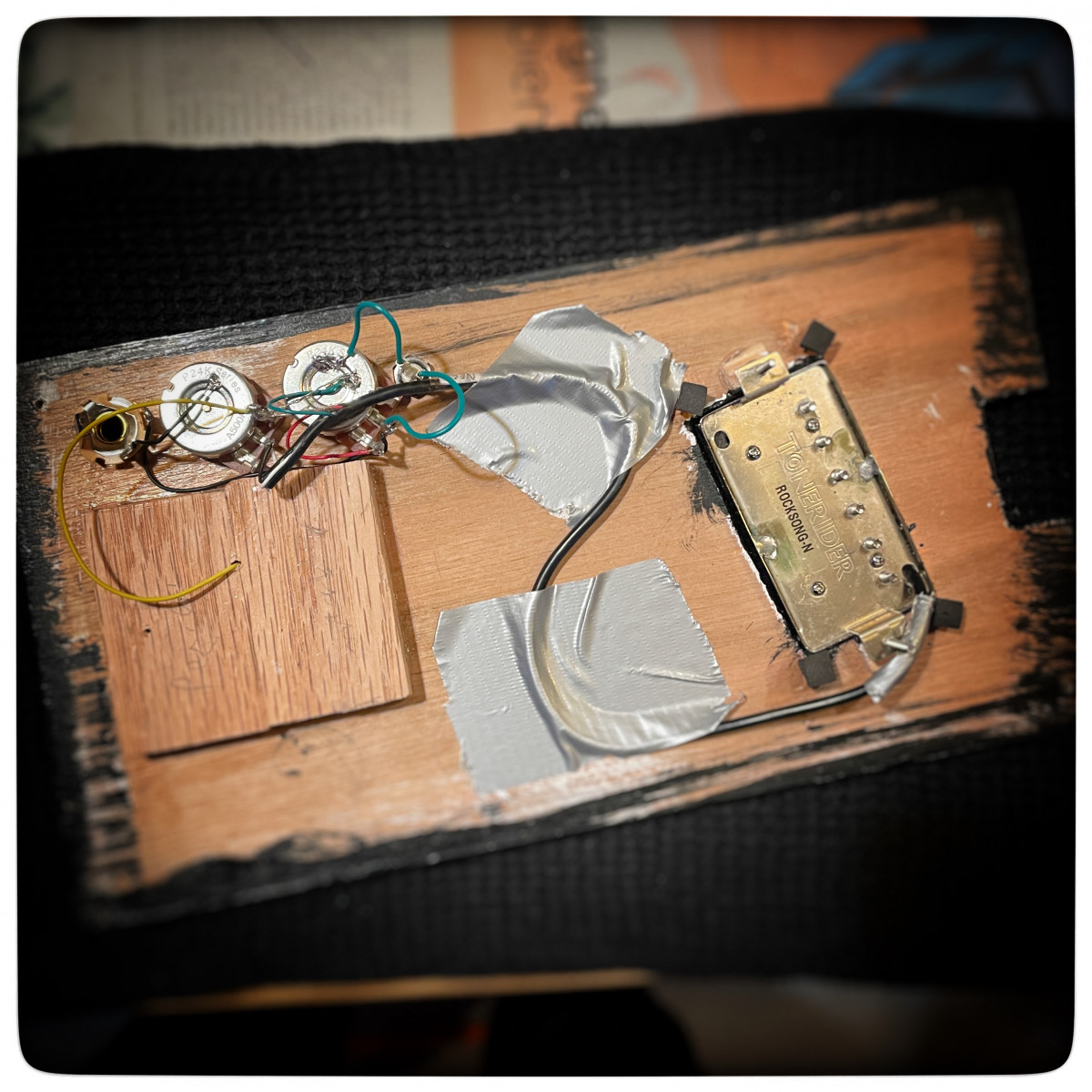

Micro humbucker avec un volume et un spin-a-split + un killswitch pour le fun.
On note le renfort du chevalet, indispensable sous le contreplaqué de 5mm.

Câblage
branu
  • branu
  • Special Total utilisateur
  • #2
  • Publié par
    branu
    le 24 Fév 2024, 11:19

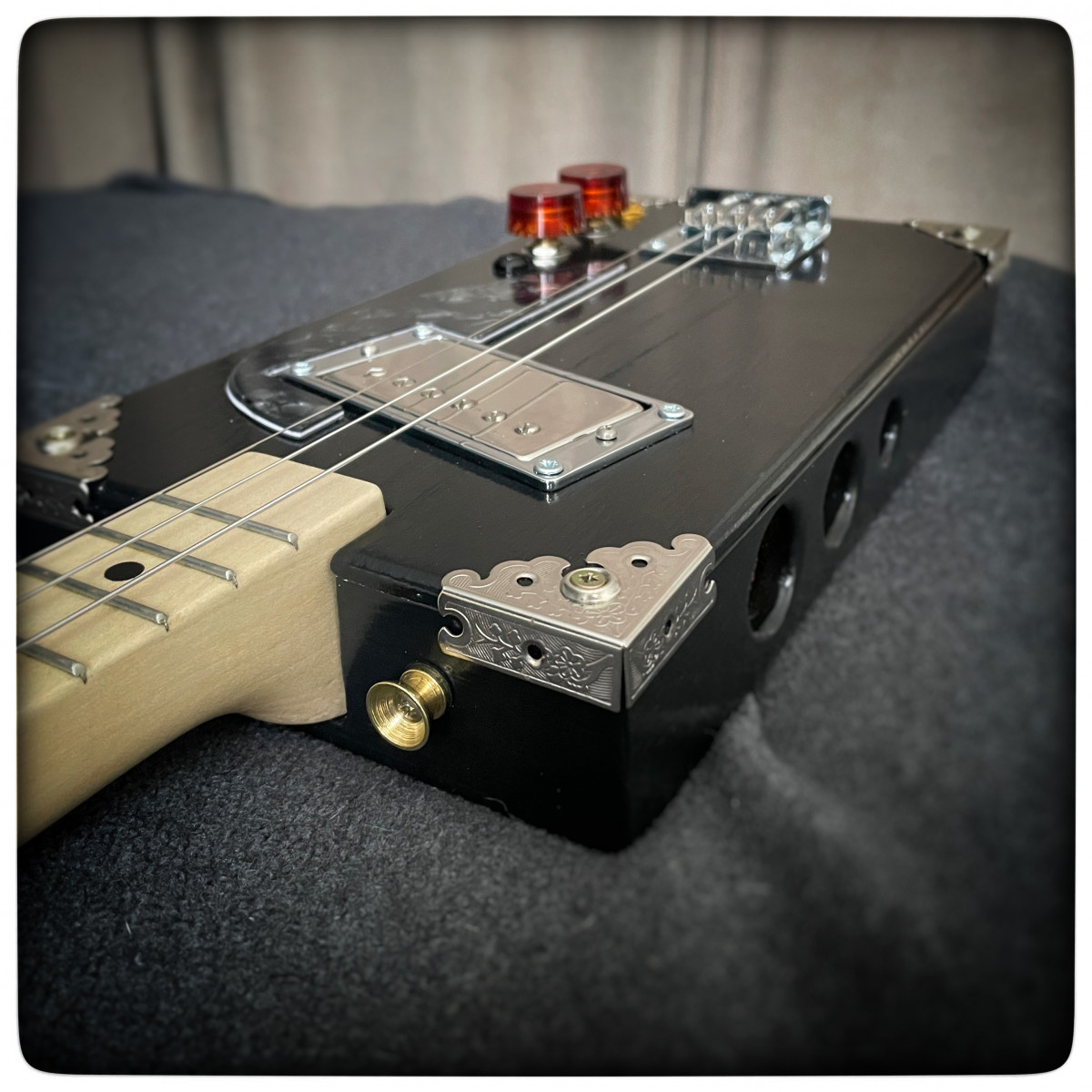

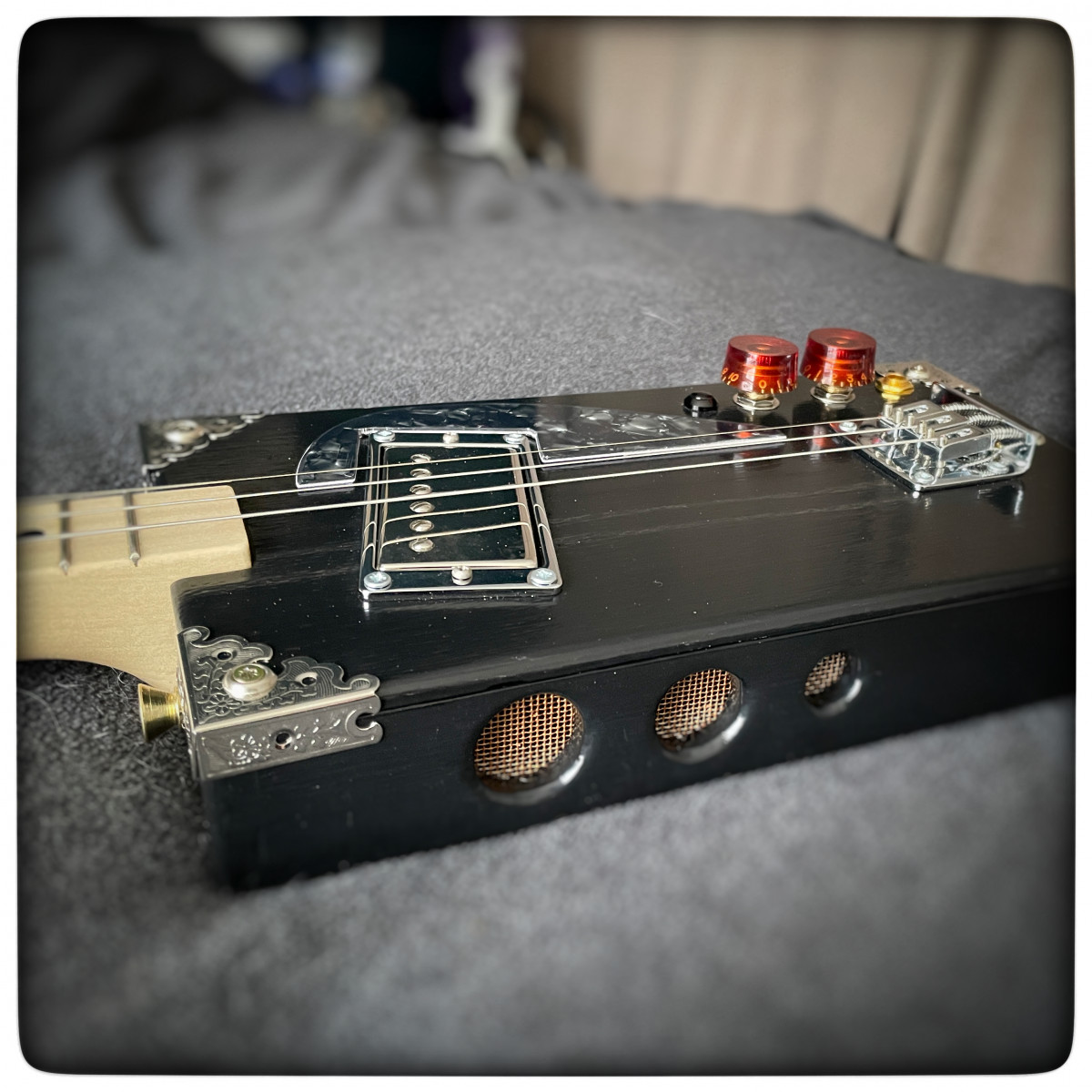

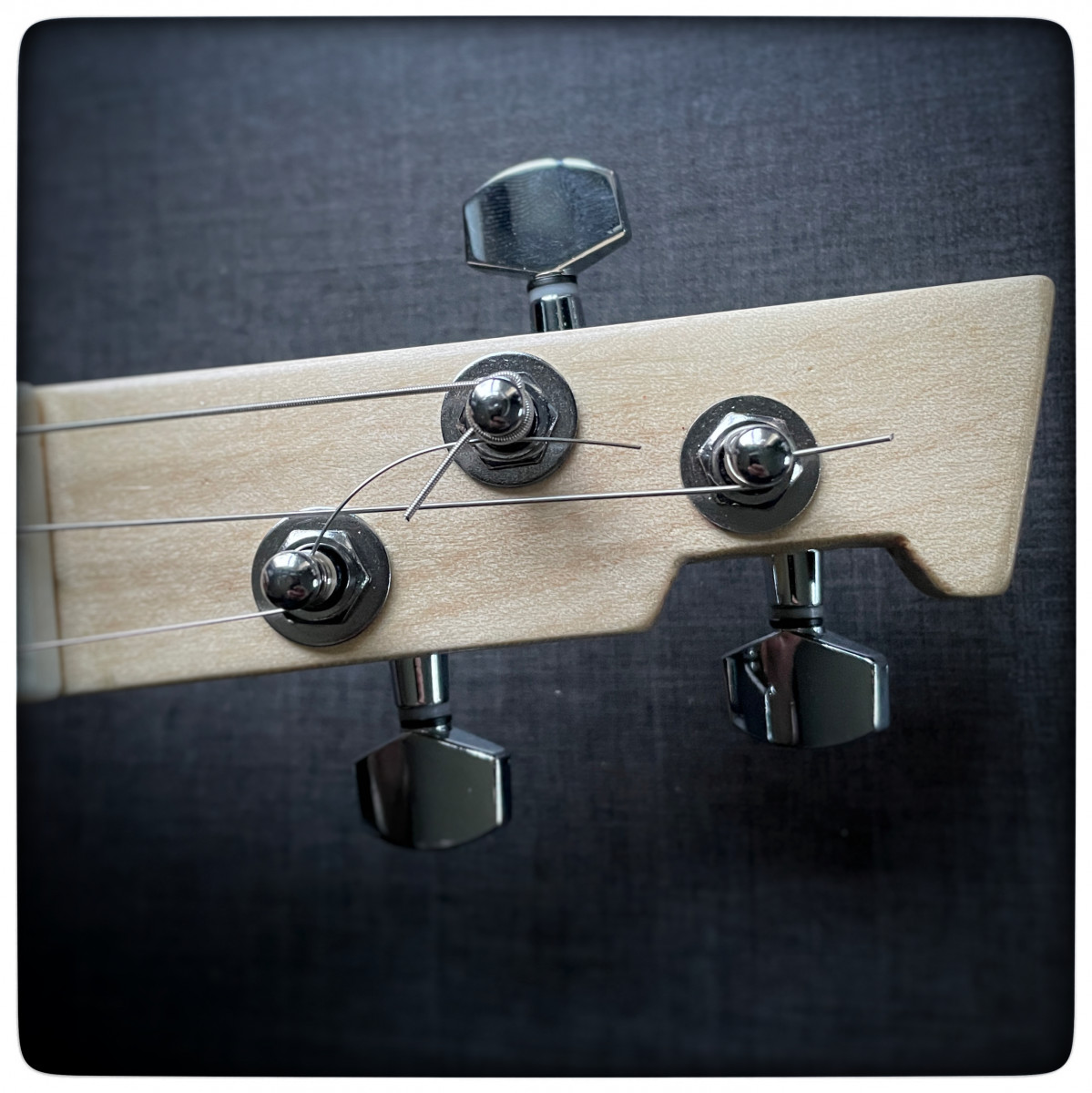

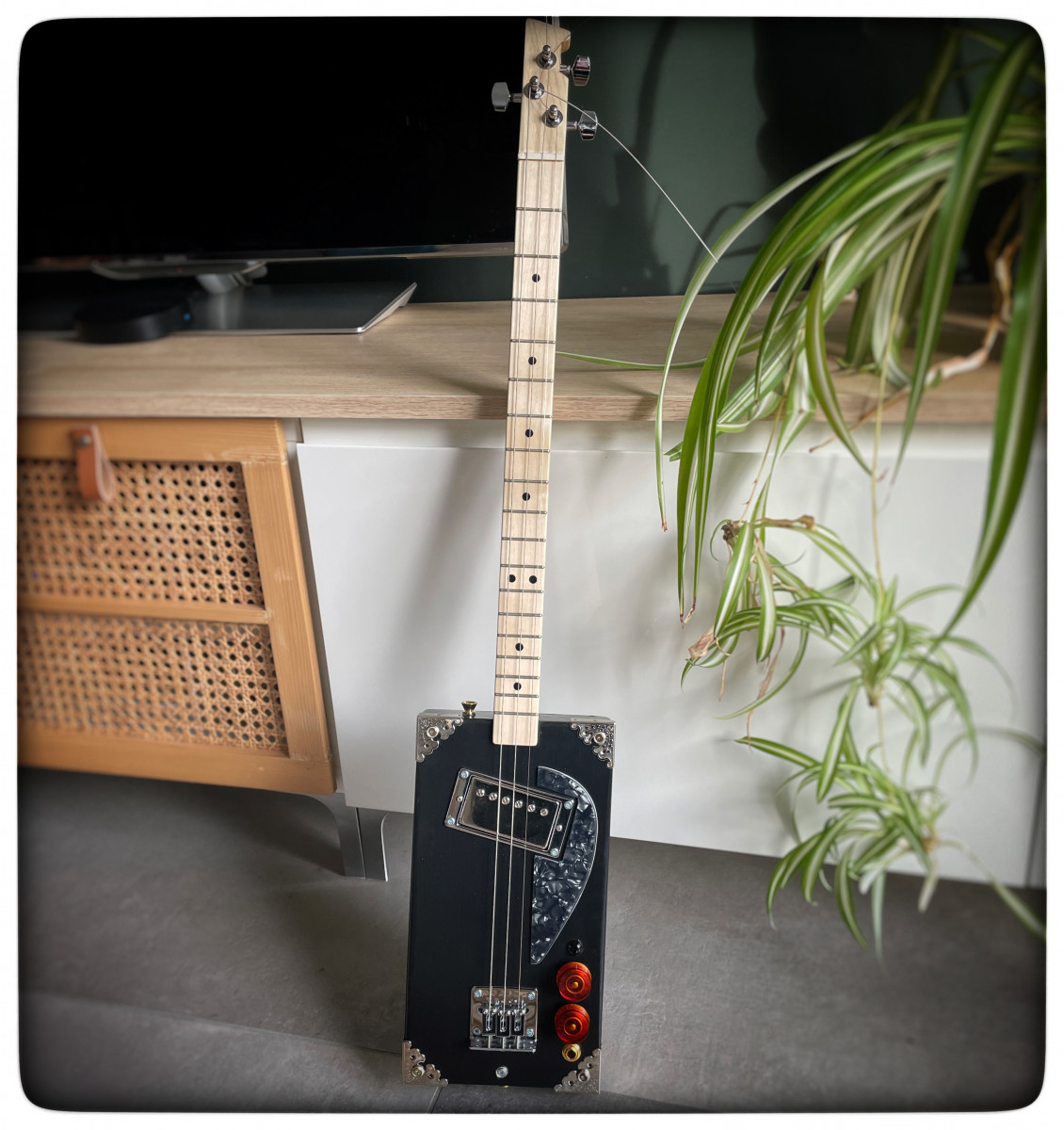

Quelques vues du résultat final.
J’en suis tres content. Si on a un bon manche, c’est assez simple à faire avec quasiment très peu d’outillage.
Côté son, ça correspond à ce qu’on attend d’une Cigar box. Le montage spin-a-split est assez intéressant car même si ce n’est pas le vrai son d’un simple, ça élargit un peu le spectre.
Les ouïes sur le côté sont là pour le côté esthétique mais ça permet aussi de jouer à vide avec un petit bruit de caisse.
Enjoy! Reste plus qu’à s’y remettre !


Vue1


Vue2


Vue3


Vue4
Oghkhood
PFFFFF ..... tu m'a donné envie d'ouvrir une boiboite

D'autant que j'ai un exxxxxxxcellent P90 dont je ne sais que faire car pas mixable avec d'autres micros ( cablage, sens d'enroulement tousssa .... ) et un manche en erable qui ferai la blague.


Yapuka vider 6 boutanches de Medoc
On dit d'un fou qu'il a perdu le sens de la realité.

Alors que dire des gens qui confondent :

- La colere et la haine
- Le respect et la crainte
- L'offense et la peur
- La vérité et la croyance
- Le savoir et l'information
- L'amour et l'envie
- Etre et avoir
branu
  • branu
  • Special Total utilisateur
  • #4
  • Publié par
    branu
    le 26 Fév 2024, 16:33

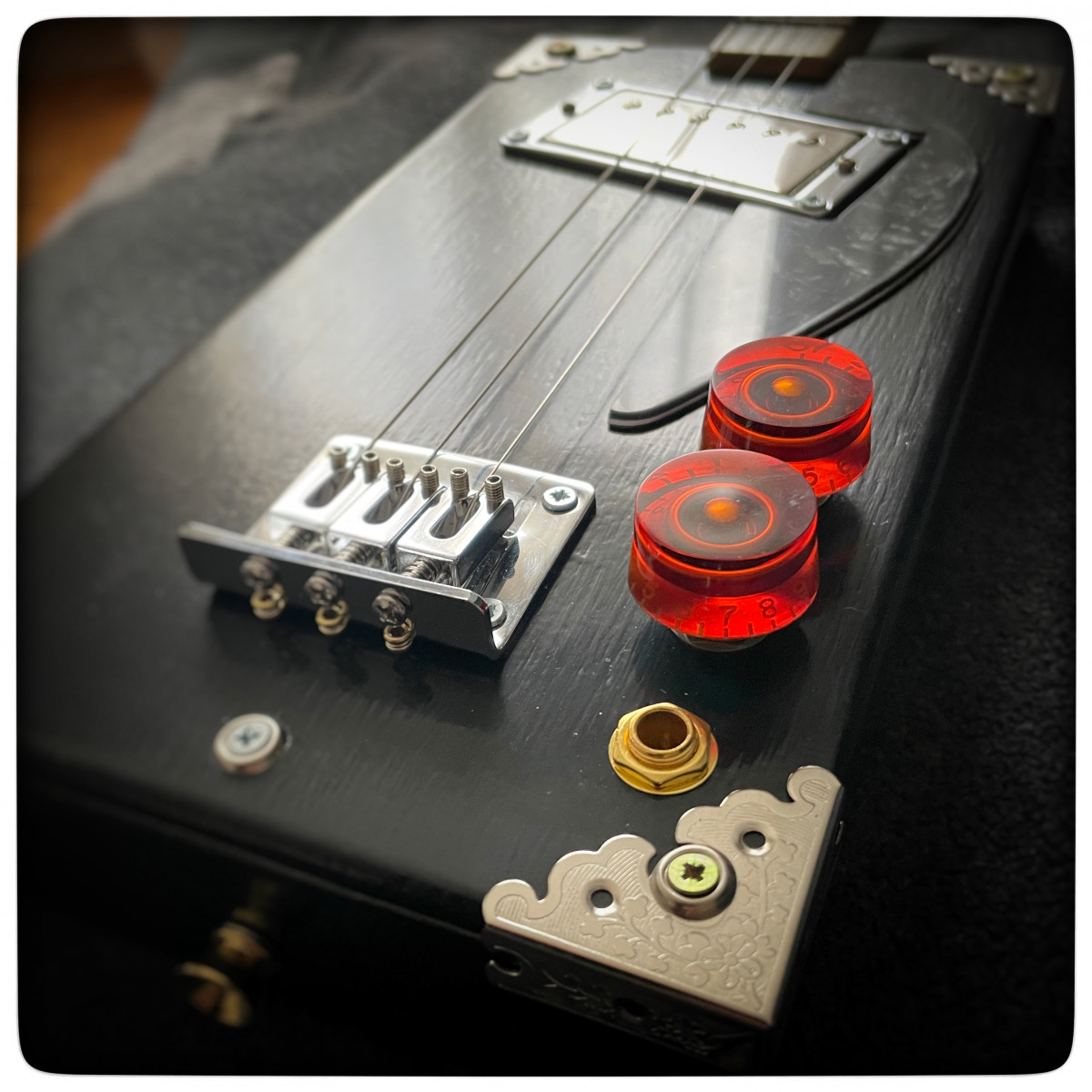

Je vais reprendre 2 petites choses:
- accentuer le renversement du manche car je suis obligé de régler les pontets du chevalet un poil trop bas (en même temps, j’ai une action vraiment basse)
- revoir mon câblage en soignant mieux la masse au niveau du chevalet (j’ai parfois un peu de buzz et de légers craquements, je crois que ça vient de là)

A priori, rien de bien méchant et ça devrait pouvoir facilement s’arranger.
Pour le reste, ça se joue bien et ça sonne bien!
