Sacrilège ! Mods sur un Ace Live !

On m'a refilé un Ace Live qui marche très bien, surtout en drive, mais dont le clean est assez terne. le challenge était d'essayer de voir si on pouvait lui donner un peu plus de caractère. En fait c'est souvent le cas sur beaucoup d'amplis dont le canal clean est, disons, symbolique ou anecdotique. Souvent il y a juste un volume et basta ! Sur les 20w de Friedman, par exemple, c'est un peu la même chose.

La première chose à faire est de remplacer quelques composants modernes par du ouintage style. Donc je passe toutes les R anodes (100k) en carbon comp et les condos de liaison basiques par des polyesther. Dans l'élan je mets les 100k du drive aussi en carbon comp (on verra plus tard si quelques "moutardes"... ).

Deuxième chose, je me dit que mettre un filtre en T ponté devant le potard "gain clean" pour reuser un peu les médium ne fenderiserait pas un peu plus le clean, style Princeton. On retrouve ce genre de filtre sur quelques amplis Gibson et.... sur le G1.xx du Projet G5 !

Troisième chose : il y a une triode inutilisée, V4a. La V4b est juste devant le volume et les deux puissances (6L6). Pourquoi ne pas coupler V4 a et b en cathodyne ? Sans doute ça peut ne rien changer au son mais comme de toute façon ça ne peut pas nuire... On verra bien ! En plus le filament est branché donc la triode chauffe pour rien !

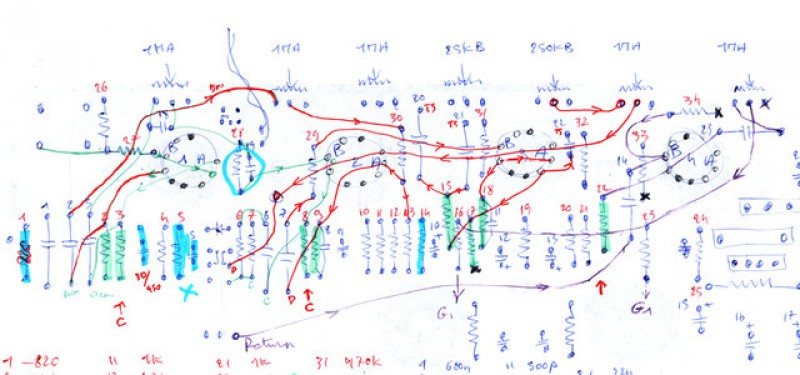

Le circuit est en double face mais assez facile à suivre. Donc j'ai tracé les chemins du signal pour le clean (vert) et drive (rouge) puis la partie commune (marron).



Les R surlignées en vert sont les 100k, celles en bleu des 1K de cathode que je passe en 1.5k...

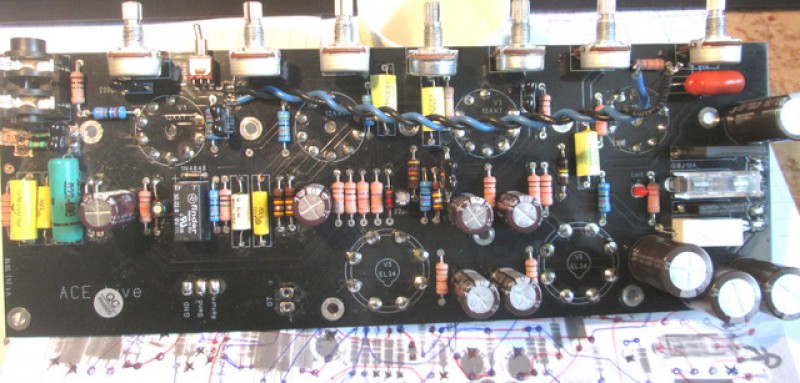

Photo du circuit avec les nouveaux composants et le filtre T ponté.

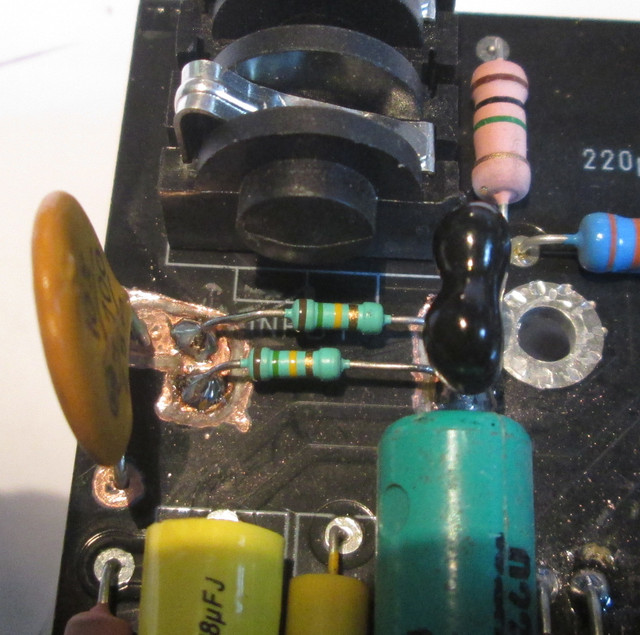

La couche de cuivre du CI est bien épaisse et c'est un peu galère à travailler à la fraise !

Ok mais... Comment ça sonne du coup?

C'est du Chinois!

Bon, ben le filtre en T c'est super efficace pour le creux dans le medium ! On retrouve mieux le son Blackface. Par contre, comme j'ai aussi changé le 1er condo de découplage (22µF au lieu du 2.2µF d'origine) c'est bien assez chargé en basse sur un micro manche un peu gras. Sur le micro chevalet c'est tip top !

Et je ne sais pas si c'est l’effet du cathodyne mais en poussant le master, on obtient un beau crunch bien bluesy !

La modif d'ajout du cathodyne, très simple ! E, fait j'avais deux options pour utiliser cette triode dispo : les deux triodes en parallèle (ça augmente le gain) ou le cathodyne (gain de 0.9 environ). Comme il y a déjà bien assez de gain, le cathodyne m'a plus tenté.

Toujours sur le canal clean ou tu parles du canal crunch?

La derniere ECC83 est commune aux deux canaux, donc le cathodyne aussi.

beau travail de chirurgie sur le circuit double face !

les mods ont quelle influence sur le son du canal drive ?

Tu as fais des trous dans le PCB pour fixer tes résistances ?

En ce qui me concerne, je trouve qu'il mériterai plus de réserve de volume sur le clean pour mon utilisation, avec des doubles ça crunch rapidement. Sinon je trouve que le son d'origine du clean et vraiment très bon. A savoir que c'est un ampli au caractère 'sombre'

Une astuce pour baisser le gain du clean, peut être ? ( à part tourner le potard, ça je sais faire lol ).

Oui, j'ai percé le pcb ! Du coup il faut décaper des pastilles des deux cotés ! ! !

Moi je le trouvais trop "medium" ce canal clean, donc avec le T ponté ça le rend plus "blackface" avec les mids creusés (mais pas trop !).

Il faut doser entre le potar gain et le master pour chercher le max de clean. Mais oui, ça crunche assez vite de toute façon. Tu peux aussi chercher un HP avec un bon rendement genre Eminence 100 dB ...

Merci pour ta réponse,
J'ai essayé avec du G12H; mais globalement je ne m'y fais pas, je préfère la "compression" qu'apporte les aimants M.

Je vais peut être remplacer la V1, au final je ne suis plus fan des 12ax7 JJ, j'ai ai pourtant eu un paquet. Un empilage de JJ rends le son très "dark".

J'aime bien la EHX, pour le type de son que j'utilise ça passe mieux. Je vais tenter. Sur d'autres ampli j'ai eu de bon résultats avec une Sovtek WA toute bête. Le mieux est il l’ennemi du bien lol ?
A noter que j'utilise cet ampli comme plateforme a pédale.

Par hasard, as-tu aussi une influence du potard de clean quand tu est sur le Drive ? Le son se charge de saturation d'aigu a mesure que l'on monte le gain clean.

Si tu regardes la photo du schéma de la partie composants avec les chemins des signaux clean en vert et drive en rouge, tu peux voir qu'il y a des parties paralléles très proches, ce qui peut effectivement mener à des induction d'un circuit sur l'autre...
