Photos de vos pédales DIY

Petit rappel, dernier jour chez tayda pour le coupon GOGO-TAYDA

Commande passée ce matin à l'aube

Je vais monter le phase90, Zendrive, et l'ampli Texas Boogie.
d'ailleurs Denis concernant le Texas Boogie tu l'as monté au final?
Je vais devoir trouver des TBA820M

Non, j'ai le circuit du Baby Blues qui est prêt depuis un moment et j'attends le TBA.
Une fois reçu je teste, et si c'est bon j'attaque le Texas Boogie dans la foulée

A ce propos j'ai reçu le chip pour le little giant. J'ai testé, pas mal mais des trucs à revoir.
Volume à fond c'est très gaté, comme si la puce était trop chargée. J'utilise une alim 12v qui peut fournir 5A.
Ça sonne fort, un peu dans l'esprit d'un 5w lampe, peut-être un poil moins.
Avec une od devant (la CCD dans mon cas), plus ce problème de son gaté et ça envoie comme il faut avec un super son.
Je remettrai mon nez dedans pour voir si il y a moyen d'améliorer tout ça.
Mais à priori on reste quand-même assez loin des 20w donc pas de quoi concurrencer un 22 caliber, dommage c'était le but pour moi

Ok je testerai ton layout alors!
Dis moi j'ai un LM386-N3 qui traîne est-ce que je peux l'essayer à la place du TBA820M

Edit:
Je réponds à moi-même
J'ai consulté les schémas sur techniguitare et non,
Les puces ne sont pas interchangeables

Je les ai mis à jour il manquait une coupure de trace
http://tagboardeffects.blogspo(...).html
contributions/unverified layouts/amps

Nickel! Oui j'avais vu les nouveaux layouts

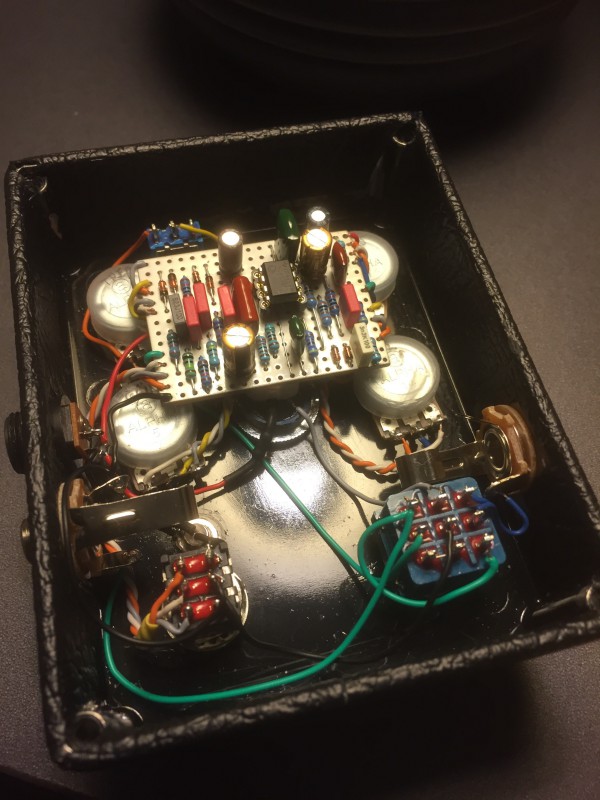

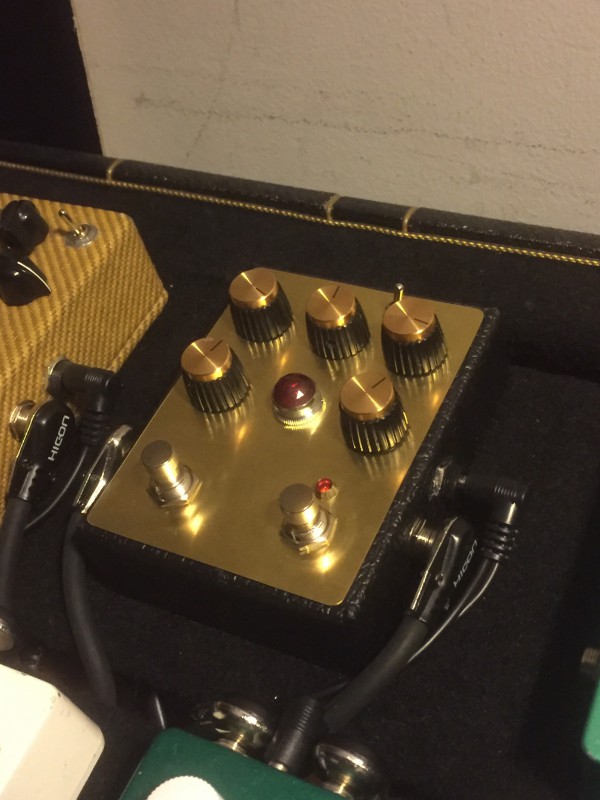

Hier soir J'ai terminé ma CDD "Deluxe"
Vraiment géniale

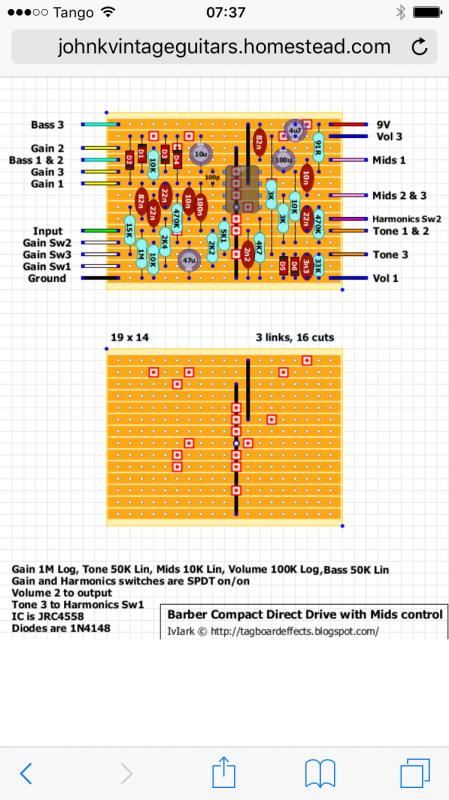

Je remets le layout pour ceux que ça intéresse

Jolie
J'ai regardé le schéma, je vais légèrement la modder : déjà pas de switch harmonic, je vais le cabler en tjs On, avec la 4k7 sur socket pour tester.
Le mid je vais mettre un 25k, 10k est la résistance fixe du schéma original ça me donner plus de polyvalence
Et je vais aussi socketer les 10n et 82n sur les bass et mid pour tweaker ça à mon gout

Commande passée à temps hier soir avant que ça ne se termine!! Merci Denis!!

Ça va être une ultra Deluxe

C'est vrai ce que je n'avais pas pensé à essayer un 25k pour le potard des mids

Tu me diras si c'est intéressant!
d'ailleurs le tweak sur la capa des basses doit être aussi pas mal je pense effectivement

Je viens de tester ma seconde BE-OD
Cette fois-ci j'y ai mis les fameuses diodes BAV99
je les ai prises en SMD chez Tayda.

Je ne l'ai pas encore mise en boîte mais bordel ça sonne sévère

Demain je fais un comparatif entre ma première en 1N4148 et la nouvelle en BAV99

Ça m'intéresse ça 👍

Alors petit comparatif entre les diodes 1N4148 et les BAV99

Pour le moment celle avec les bav99 n'est pas encore en boîte.

La différence est subtile mais clairement audible
Pour moi les bav99 sont mortelles
Déjà avec les 1N4148 c'est énorme, mais là.....!

À mes oreilles les bav99 sont moins harsh, il y a plus de corps, de meilleures basses, c'est plus "propre" moins brouillon et j'ai l'impression qu'il y a encore plus de gain

le mieux c'est d'écouter
Les deux sont 100% identiques
(mêmes valeurs de composants à 100%)
réglées de la même manière : tous les réglages sont à 12h (trimpot également)
Jouées sur un Blues jr (ultra modifié )
tous les réglages sont à 6 avec une strat position chevalet micro VanZandt Rock

La première est celle en 1N4148 et la seconde vers 1' celle en BAV99

À chaque essai je débute avec le gain à zéro, ensuite à 12h puis à donf!
J'ai remarqué que sur la seconde le potard de gain est plus progressif (diodes?potard?)

Bon je n'ai que mon iPhone pour la prise de son donc pas génial pour entendre clairement la différence
Ah! Et puis désolé pour la pauvreté de mon jeu

C'est difficile de se faire une idée réelle de la différence mais en tous cas ça sonne
(J'ai commandé chez Musikding un 3pdt avec led intégrée comme sur ta 1ère BEOD, ça a l'air sympa )
Tu nous montres une photo des ces BAV montées sur ton circuit ?

J'ai vu ça sur Aliexpress, j'hésitais à en commander... 28€ fdpin les 10, contre 13€ les 10 en 3PDT classique...

Perso maintenant tout ce qui est électro-mécanique je prends ça sur des sites de confiance, c'est des pièces souvent sollicitées et mises à rude épreuve, je n'en achète plus direct en Chine comme j'ai pu le faire à un moment

Ces 3PDT avec led sont cool c'est clair!

Par contre je dois contrôler le mien.
J'ai des soucis de contacts ; que ce soit en bypass ou activée. C'est peut-être qu'une soudure faut que je vois ça.

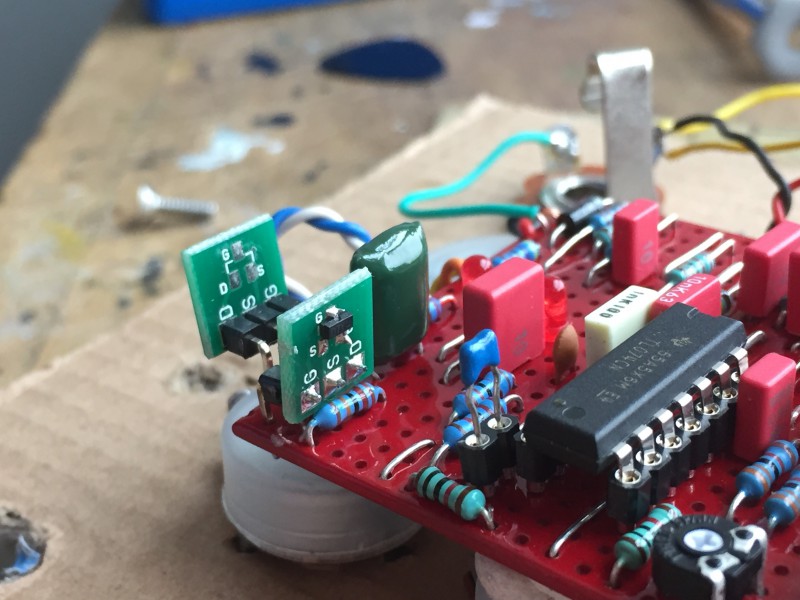

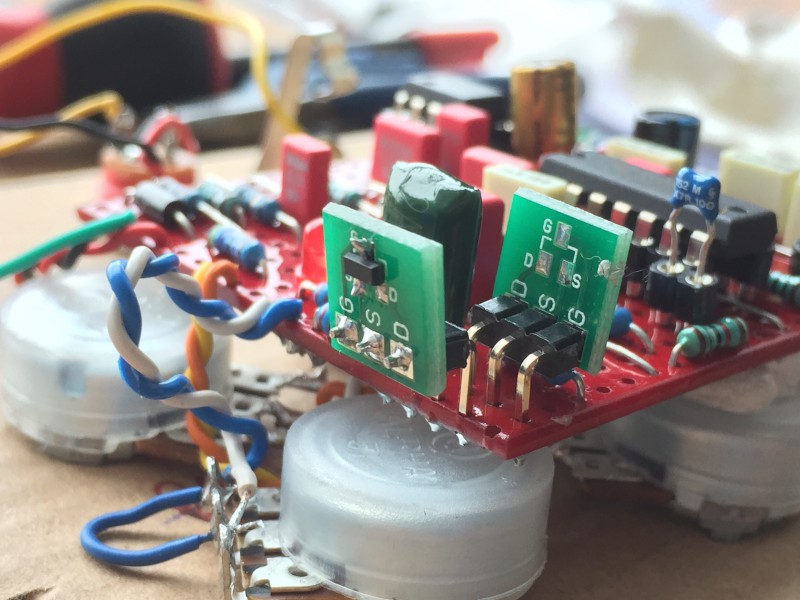

Sinon une photo des BAV99 montés sur des minis pcb que j'ai commandé chez Musikding (d'ailleurs je compte m'en faire moi même quand j'aurais le temps c'est tout con à faire : https://www.google.lu/amp/www.(...)chant!--A-better-etc/%3Famp_page=true

Bref photos :





Édit :
J'en ai profité pour vérifier le 3PDT effectivement il y avait une mauvaise soudure
Ça marche nickel et c'est bô!
