Photos de vos pédales DIY

J'ai jamais compris ce nom (Jan Ray? ) en même temps, alors j'ai pas trouvé mieux

Il est parfait !

Bien organisé en tout cas le pcb. Ca doit être assez amusant à faire quand même, ça me te tente pas mal. Là je dois dire qu'avec mon bout de vero pour le circuit de Taptation, je sature un peu du vero...
J'ai fait aussi un trémolo sur perf il y a peu (Shoot the moon, sur un layout de Jon Patton), et c'est marrant à faire mais en cas de bug c'est tout de suite moins drôle...

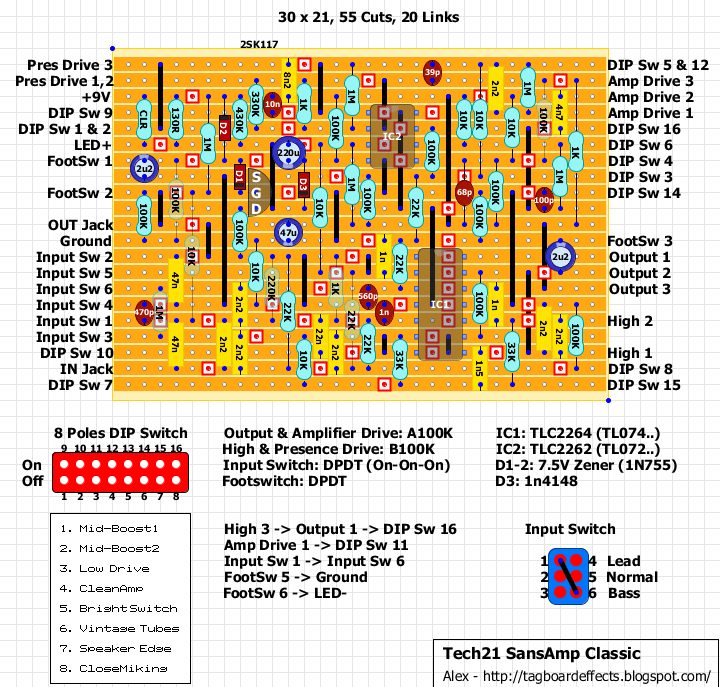

Le layout de la sansamp classic vient d'être publié sur tagboard


http://tagboardeffects.blogspo(...).html

Je sais que je vais devoir me la faire, pas moyen que j'y coupe

8O

Ca fait longtemps que je le cherchais celui là !
Le circuit a été dégoopé du coup?

Par contre le vero, c'est juste abusé avec un dip switch quoi x)
Je vais tenter de tracer le circuit et faire un PCB quand j'aurai le temps (après que le vero ait été vérifié, parceque c'est du boulot !!)

Oh la pas sûr d'avoir le courage de m'y attaquer en vero...
Ils ont des nouveaux circuits de folie récemment sur tagboard, mais c'est carrément imposant comme formats !

C'est sur que le câblage fait peur
J'ai quelques pédales en attente mais après c'est sur je m'y mets

Ah oui tiens, tu fais comment la découpe en rectangle ?

Sur la gt2 j'avais percé 2 trous que j'avais relié entre eux avec une petite lame de scie à métaux et j'avais fini de faire les carrés avec une petite lime plate.
Heureusement l'alu ça s'usine comme du beurre

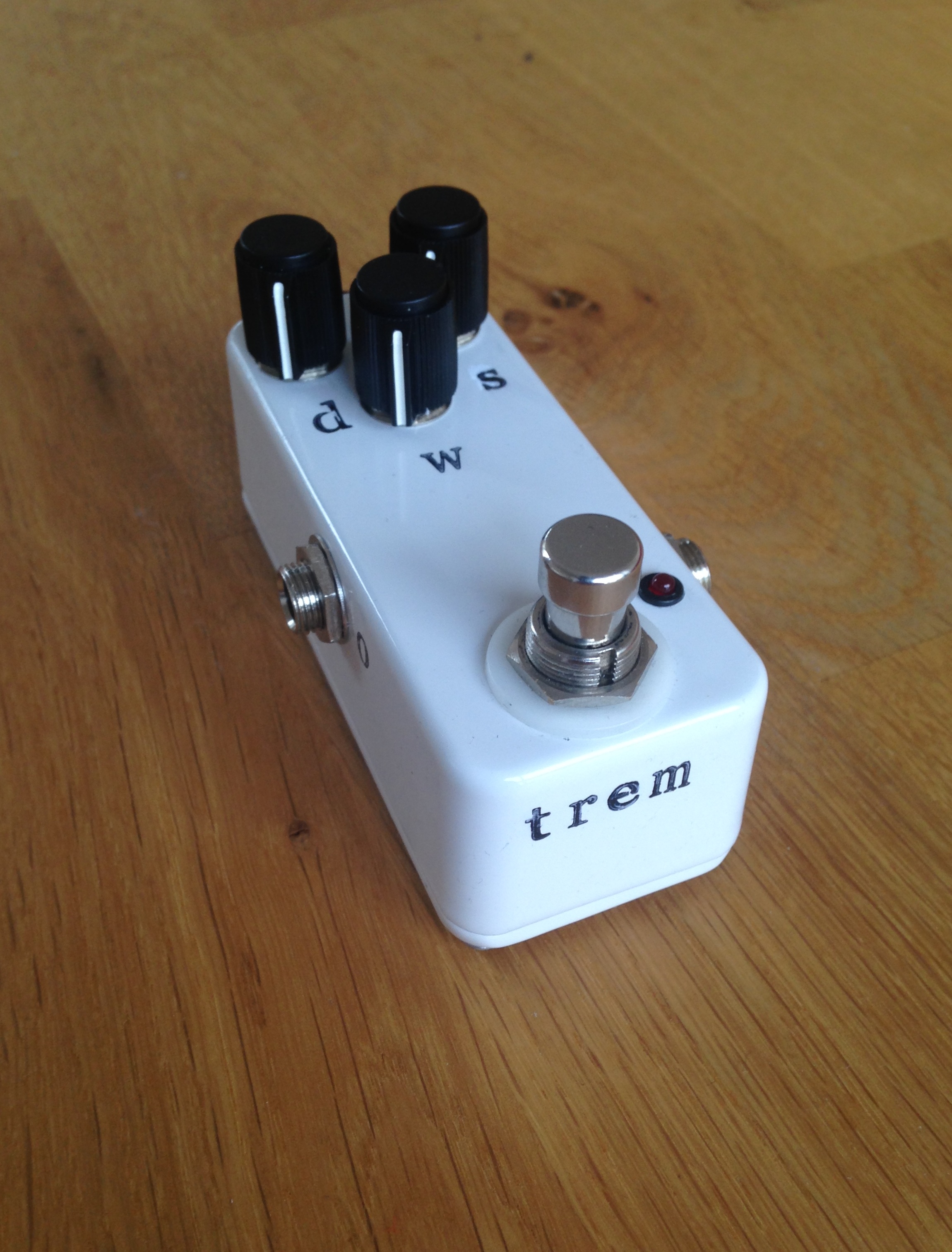

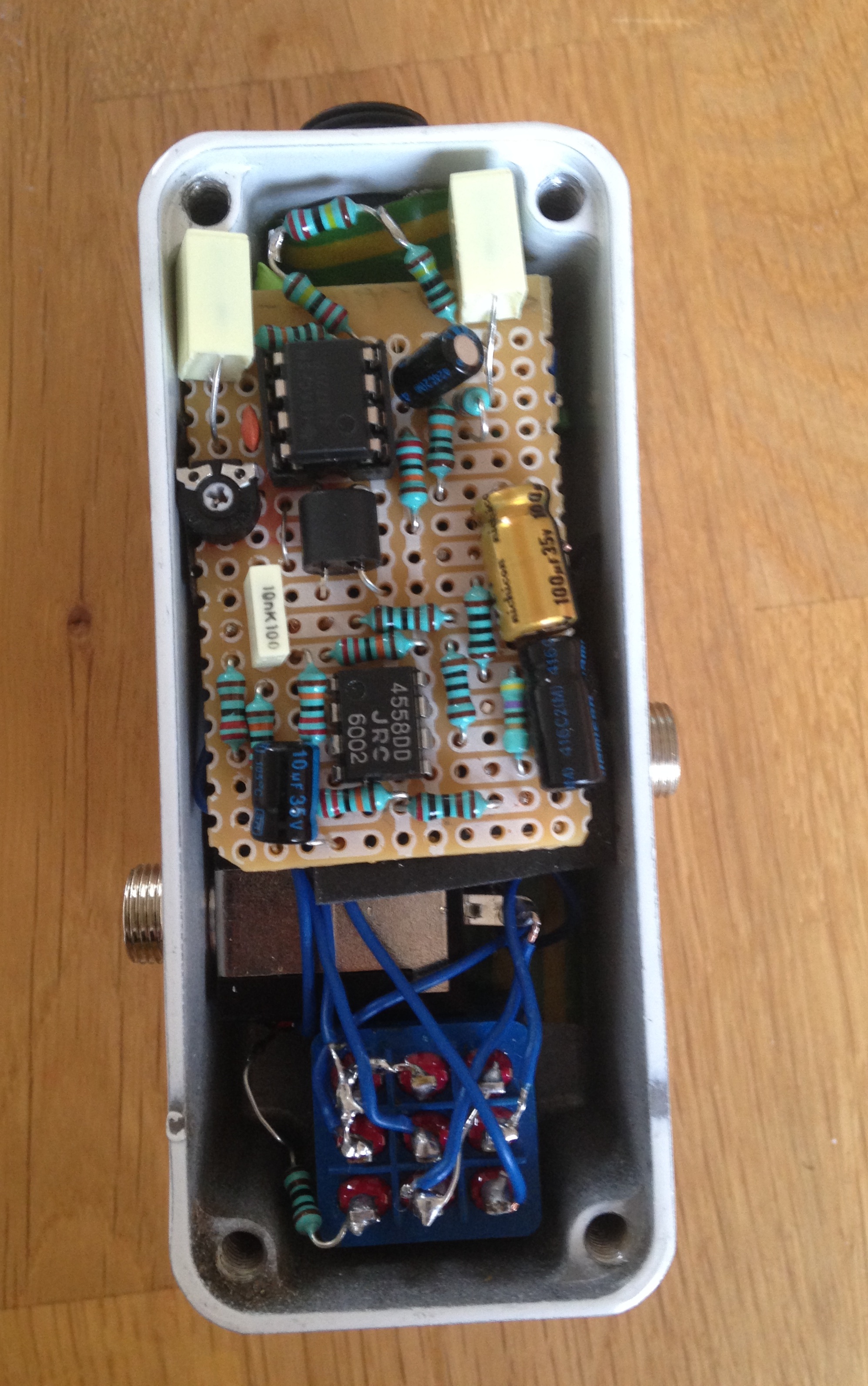

Petites photos du trémolo que j'ai fait récemment, un Shoot the Moon (basé sur la Tremulus Lune mais avec moins de réglages), sur un layout de Jon Patton. C'était mon premier perf. Ca sonne super, j'en suis très content.

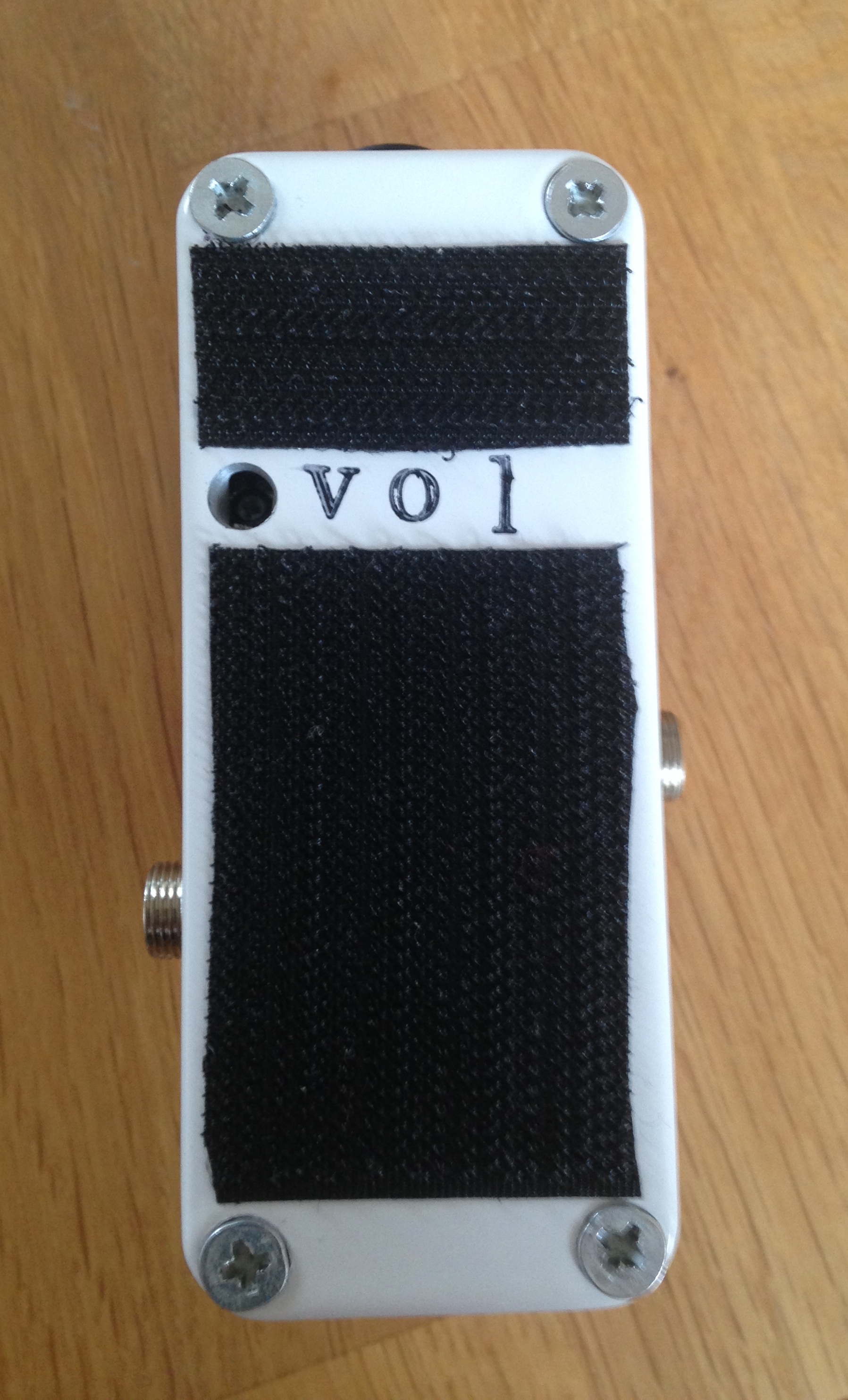

En réglages on a donc Depth Speed et Wave (forme d'onde : carrée à triangle), et un trimpot de volume accessible sous la pédale au cas où.

J'ai dû ajouter des résistances en séries à l'input à cause d'un vilain pop à l'enclenchement, disparu maintenant.

C'est la première fois que j'utilise des tampons avec de l'encre Stazon, je suis assez satisfait du résultat. C'est vraiment une technique facile, rapide, et qui donne des résultats que j'aime bien.




(il manque une diode de protection, je n'en avais plus sous la main)



Petite photo de famille avec la Fat Pants (Madbean), basée sur l'Echoplex, qui a remplacé mon EP booster.

super

Bravo, elles sont superbes tes 1590A !!!

Ca m'a toujours fait peur ce format, pour l'instant j'ai juste fait un LPB1 dans ce format, et le perçage du boitier m'a terrifié

Sinon je viens de voir la fat pants, elle est en 27V ?!
Ca sonne comment ?

Merci !

Non c'est du 9v basique converti en 18v par un IC.

C'est simple, j'ai revendu mon EP booster après l'avoir terminée. Pour moi elle a les qualités de l'EP (épaisseur du son, côté 3D, fait sonner super des amplis moyens) sans ses défauts (trop de basse, son un peu brouillé par moments).
Elle est toujours enclenchée en fin de chaîne, sur mon Deluxe Reverb ou sur mon petit vox d'appart (Pathfinder), après la reverb et delay.

J'ai acheté un PCB de la version 2012, la seule qui rentrait dans un petit format. Je ne sais pas ce que la 2013 change.

1590A c'est faisable en fait, ça demande un peu de patience, mais ça va. Des petits jacks aident, mais dans l'Ep il me semble que j'ai mis des jacks standard.
J'hésitais à mettre le volume en potar externe sur le trémolo, mais pour le coup ça m'a fait un peu peur 4 potars sur ce format !

Le perçage est un peu délicat, d'autant que je n'ai qu'une simple perceuse manuelle et mon autre main pour tenir le boîtier... Je commence à rêver d'un atelier ! Mais franchement ça se fait sans souci, et le côté maquette / minutie me plaît.

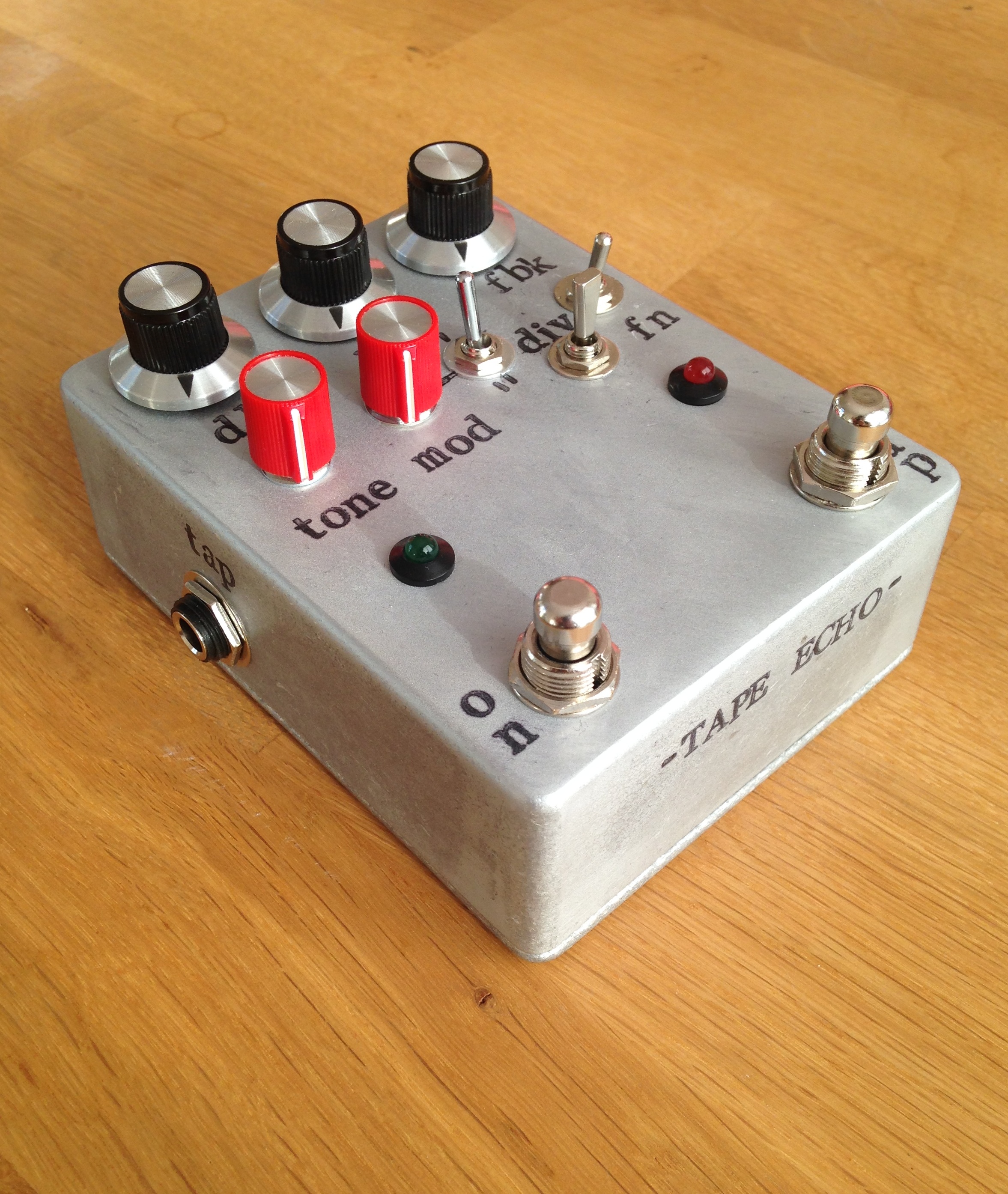

Et un delay ! Fiou celui-là était un petit défi...

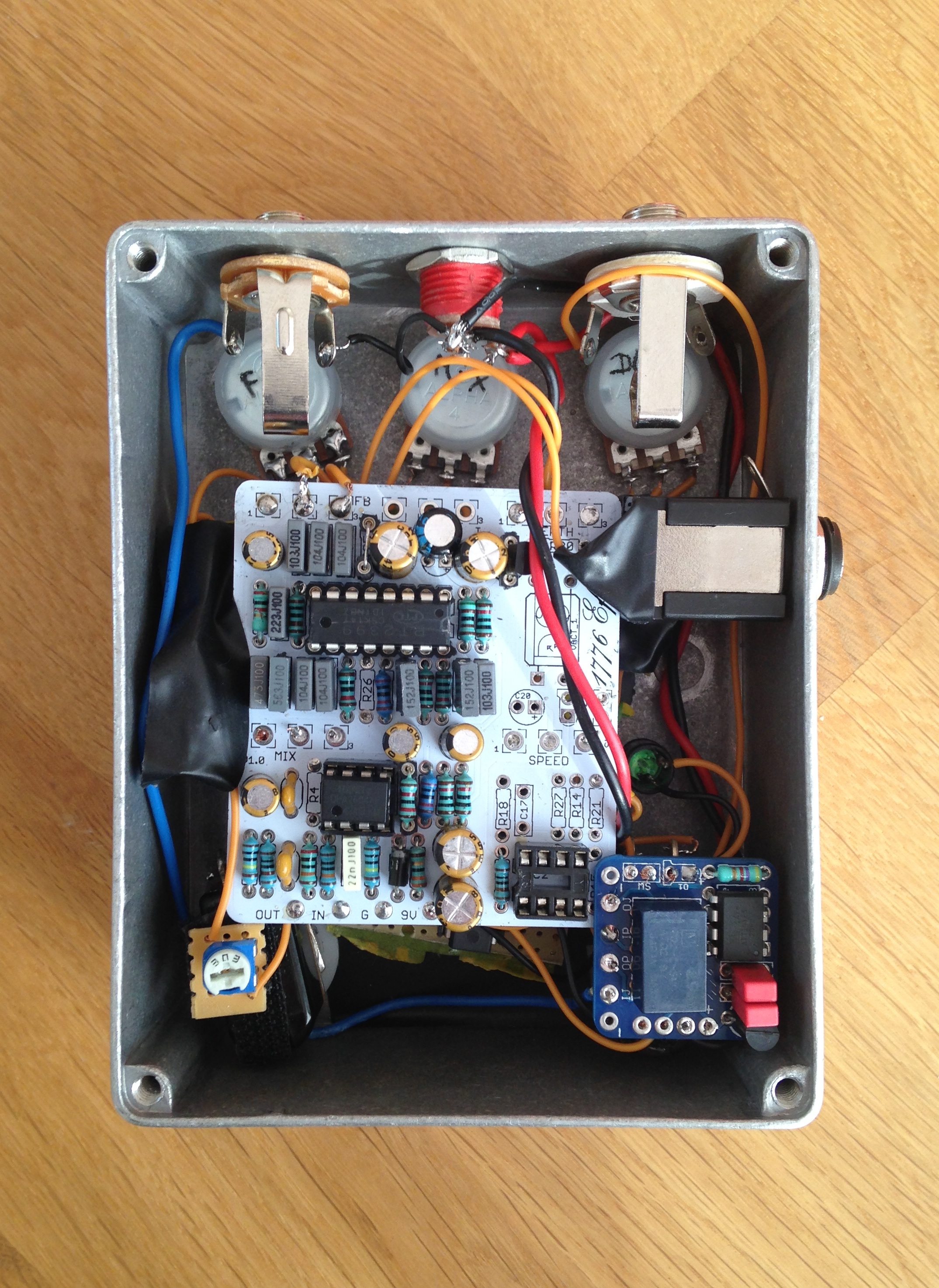

Il s'agit d'un Multiplex Jr de chez 1776, avec un circuit taptation (sur vero de chez tagboard).
Contrairement à ce que j'avais pu lire sur les forums de madbean, le taptation ne marchait pas avec la modulation du Multiplex donc j'ai finalement choisi de prendre la modulation du taptation... J'ai hésité à revoir le projet, changer de circuit, mais j'étais impatient de le finir !

Du coup à y repenser je ne suis pas sûr que le Multiplex était le choix le plus judicieux, mais ça sonne super. Il aurait été nettement plus confortable d'avoir un seul pcb pour l'ensemble (va falloir que je m'y mette un jour) et des potars à souder direct dessus plutôt que 3 circuits, 5 potards et 4 switchs à câbler, mais bon...
Du coup ce n'est pas nickel nickel, mais ça marche ! Je voulais faire un câblage impec, mais là c'était vraiment trop délicat...

Bref, j'ai modifié quelques valeurs du multiplex (C11, C13, C15, C24, R26), ajouté un potar de tone (10k en série avec R26) et je suis très content du résultat. Je viens de vendre mon Cusack Tap-a-delay, et le mien ne fait pas pâle figure à côté, loin de là... Pour avoir eu pas mal de delays dont pas mal utilisant la PT2399, celui-ci me plaît vraiment beaucoup, et a surtout toutes les fonctions dont je rêvais !

Le switch à côté du potar Mod sélectionne la vitesse de la modulation, ensuite il y a le switch de suvdivision (noire, croche, croche pointée) et le switch "fn" permet de choisir entre tap tempo et "slam" (feedback infini sur pression du switch) pour le 2ème footswitch. Le "slam" se règle avec le trimpot interne en bas à gauche. Du coup j'ai aussi mis un jack pour brancher un tap tempo externe, histoire de pouvoir utiliser les 2 fonctions quand le slam est enclenché. Le switch sur le côté droit permet de bypasser le signal entrant pour ne garder que l'écho.

Je crois que c'est tout...

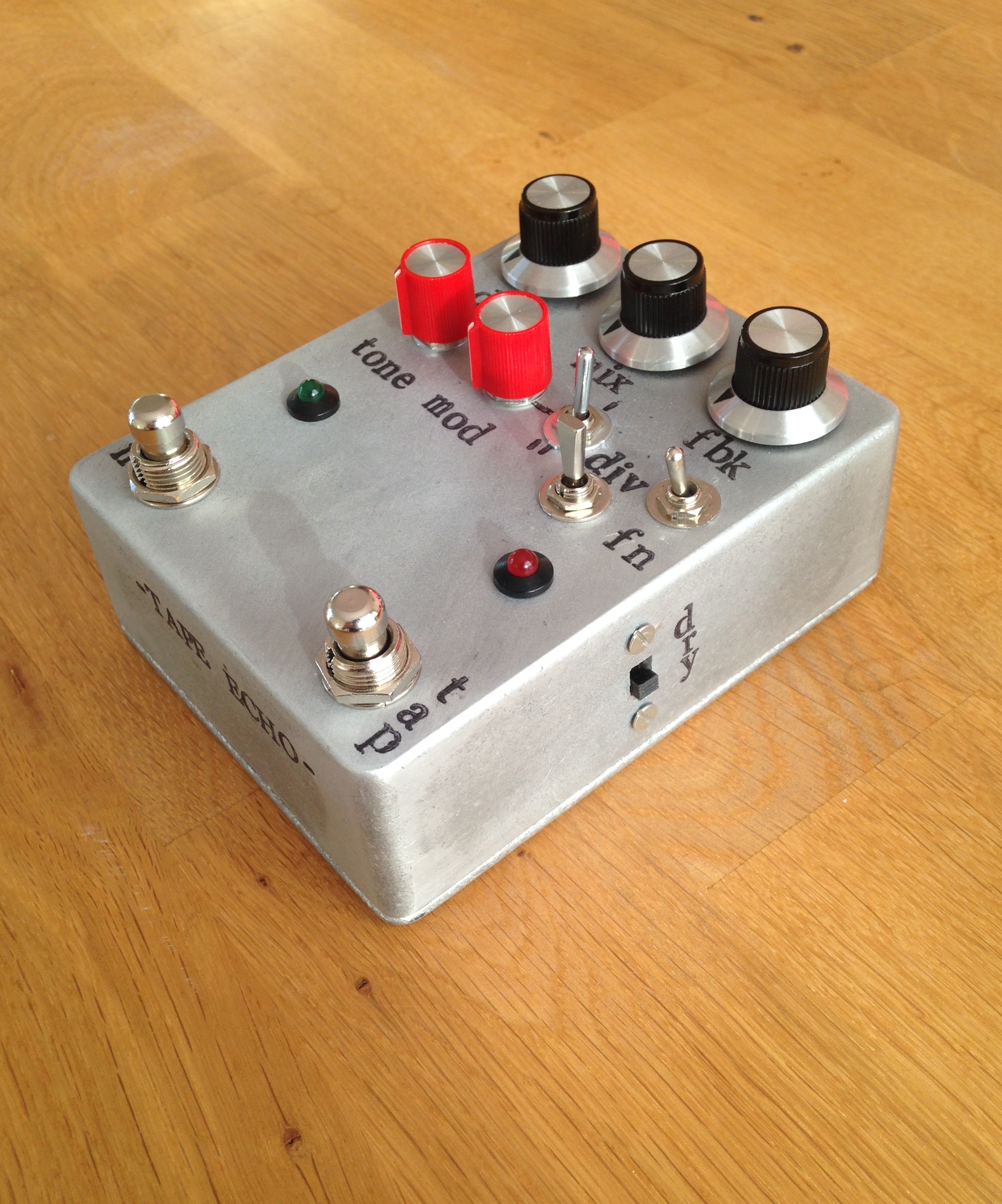

P.S : et un petit trou carré pour le kill dry, spéciale dédicace pour benoi31 et denis13

Tres chouette ton montage bravo

Pfiou joli, sacré boulot
Et le trou carré a l'air parfait !

Ah ouais elles ont de la gueule tes pédales Boba!
Decos Simples mais très efficaces
