Photos de vos pédales DIY

heu.... 47 k pour une resistance je comprend.... Pour un condensateur je ne sais pas !

http://technology.niagarac.on.(...).html

A priori si c’est 47 c’est 47pf.

C'est rare de voir un Kf ... Enfin moi perso j'en ai jamais vu, ni sur des schèma ni sur les sites marchands

C'est quoi qu'il faut prendre pour faire des links de cette façon ?

Des pattes de résistance que tu as utilisé

C’est ce que je faisais jusqu’a Maintenant mais la 21 link dont certains sont assez long à mettre en place avant de mettre les composants....
Pour le coup fil de fer fin...

Oui fil de fer ça va très bien tant qu'il est conducteur, sinon tu peux aussi utiliser du fil de câblage

Bon sinon c'est calme par ici !

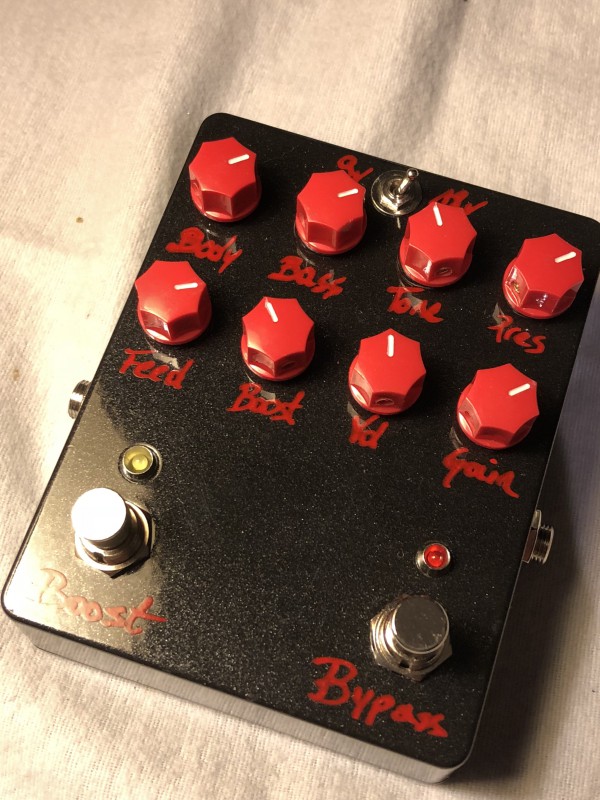

Je poste ma dernière OD ;
une Okko Diablo +
Quelques J201 et roule

Je l'ai terminé il y a un moment déjà

C'est très polyvalent et assez transparent pour une OD a FET, ça va du léger breakup au gros crunch, voir disto qui tâche avec le boost
Et avec une petite pompe de charge pour passer en 18v également

Les plages de réglages sont très larges, L'equalisation est très réactive

Est-ce que ça se fait en DIY une POG2?

Super OD... j’ai eu l’occaz De tester l’originale, elle envoie du bois....
Je vois qu’il y a du boulot inside deux pédales en une ?

Nan la POG même si on trouve des schematics .... difficile en diy.

Ca va être hardos. Notamment le système de preset est vraiment complexe et nécessite des compétences en code assez poussées.

Pour un octaver style orgue (un peu comme la EQD Organ machine), tu as ce PCB qui est très bien : https://www.pedalpcb.com/produ(...)onor/

Merci bien!

En fait ce n'est absolument pas pour une réalisation par moi même, je n'ai pas la compétence, mais pour savoir si c'est faisable en passant par quelqu'un du forum, comme j'ai fait faire mon pédalier par Denis.

Le système de preset est quand même un gros plus.

Ça me fait chier à force de passer par de l'industriel si je peux faire bosser et payer quelqu'un de compétent, suivre un projet toussa.

Oui ça me paraît tendu une POG2 en DIY

Bonne démarche en tout cas

@Fandango :

Merci

Ouep il y a un peu de monde mais avec un boîtier BB ça se fait tranquillement

Sinon oui il y a plus ou moins deux effets car la version Diablo+ embarque un boost en amont de l'OD

Je suis à présent dans une optique où je veux la qualité, mais aussi le custom et profiter des connaissances de ceux qui savent faire.

Je n'ai pas pour le moment les moyens pour faire cela avec guitares et amplis, mais ça viendra !

Je vais poursuivre mes réflexions.

Au niveau réalisable, vous sauriez me dire si des associations octaver, PS ou harmonizer sont envisageables?

Bonjour,

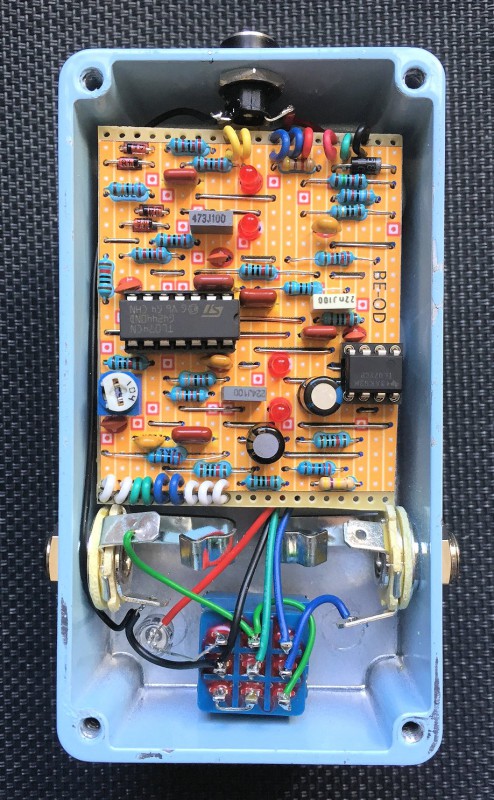

ça change quelque chose les diodes Bav99 au lieu des 1n4148 ? qui si j'ai bien compris le shéma, sont simplement en série (le point central n'étant relié à rien)........

étonnantes ces leds internes

Pas de différences phénoménales
Mais je trouve que les BAV99 ont un peu plus de corps, plus de basses.
Mais c'est très subjectif, sincèrement dans un mix les différences sont inaudibles

merci...

je vais quand même essayer de suivre ton exemple et la faire la modif si c'est faisable sur le kit BE-OD de Musikding
