Photos de vos pédales DIY

Ah ah parfait ! L'Arcadiator a l'air dingue.

je peux pas bien voir depuis mon téléphone... on peut acheter le kit complet, avec composants, ou c'est juste le circuit imprimé?
Je cherche un kit complet... au détail il manque toujours un truc, ou un composant qui ne vas pas, ou autre... de ce côté ça m'emmerde un peu les commande Muzikding


[edit] apparemment non, ce n'est que le board... vous connaissez un bon kit "complet" ?

Sur musikding ils vendent les kits complets

Oui mais je ne vois pas de nom de kit qui pourrait ressembler à la Klon Centaur sur Musikding... bon tant pis c'est pour un pote toute façon, il attendra

Regarde ici voisin

http://uk-electronic.de/online(...)653fd

Ah ben vi ça c'est cool ! Merci l'ami... Y sont bons ces Lyonnais




Oulala j'ai parcouru ce site... fait chier je voulais calmer un peu le jeu du DIY, je crois que c'est raté...

le "Bass Amuser"

Désolé

Bon j'ai besoin de vous là...

J'ai fait un montage, avec 5 IC
Sur le schéma il y a les repères pour les placer correctement, mais sur le composant il n'y a pas toujours ce repère, du coup je ne sais pas comment les placer... vous pouvez m'aiguiller SVP?

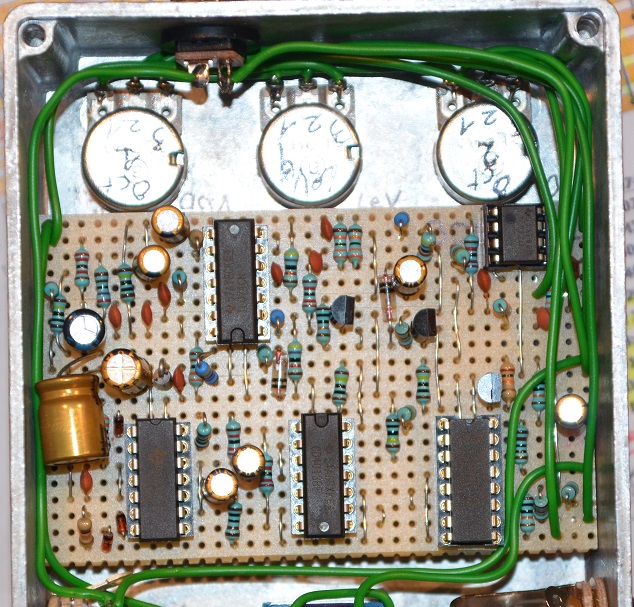

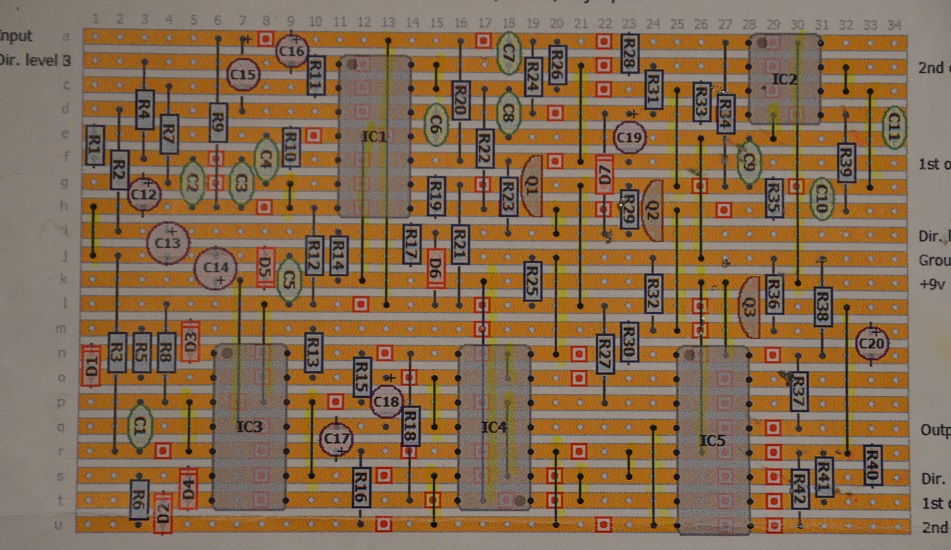

Je vous joins la photo de mon montage, et le schéma du bazar...






Merci beaucoup d'avance !
En espérant vraiment que ce soit ça, car en fil rigide ça va être la merde a débuguer

Tu as inversé la 1 et la 4 !
Le repère c'est la petite encoche (s'il n'y en a pas c'est le point)

Yep c'est cool merci !!

Bon maintenant ya un son qui sort, mais pas du tout comme prévu... fait chier
C'est censé être un octaveur, là j'ai une espèce de vieille fuzz avec un potard qui coupe la tonalité... bon pourquoi pas

je sens que je vais galérer

c'est quel projet que tu as fait ??

Comme dit madbean "rock it before you box it" !
(Donc essayer avant de mettre en boîte)

Bon courage pour debugger ! Peut-être que tes IC a l'envers ont grillé, tu en as d'autres sous la main ?

non rien sous la main...
Je vais la déboxée (mais du coup faut tout mettre à la masse non? Ou on s'en tape


C'est un schéma de Boss OC-2 (tout ça pour ça? et oui )

Il faut juste que tu connectes les masses des jacks ensemble

Allez courage pour le debuggage

Perso maintenant je commande toujours les IC en double au cas ou

Un truc aussi, montes tes transos sur sockets ils n'aiment pas du tout les coups de chaud

Yep les IC en double, c'est sûr que je vais le faire maintenant

Oui j'avais juste mis les jacks ensemble à la masse, mais c'était la carcasse des potards qui touchaient sûrement la piste du haut... par contre ça a marché un moment, les 2 octaves, tout bien, pis plus maintenant
Mais je me décourage pas ! lolll

Du coup ça me semble être un problème de faux contact

Regarde si tu n'as pas un contact entre les pistes et le boîtier ; la vero semble être bien collée au boîtier
