Rappel du dernier message de la page précédente :
califev
Merci de ta réponse ,

En fait je ne comprends pourquoi je dois rebiaser si je remplace dans le meme ampli ma paire de KT66 Valveart de 2010 par ma nouvelle paire de KT66 TAD 2020 , vu que les specs sont les memes.
jeff10
  • jeff10
  • Vintage Top utilisateur
Entre deux marques il peut y avoir difference ,légère ,mais tout de même ...
oldamp
  • oldamp
  • Vintage Méga utilisateur
Si tu prends des TAD, il y a les valeurs de test sur la boite. Consommant pas mal de paires de 6L6, j'ai rarement les même valeurs d'une paire à l'autre et il peut y avoir de gros écarts... Donc bias obligatoire.
califev
Merci de ta réponse.
Donc en fait c'est la facon dont le tube réagit au courant qui fait qu'il faut vérifier le bias ?
Maxcreed
Bien le bonsoir,

J'ose m'aventurer sur ce topic en qualité de gros noob du bias, j'aurais une question à poser :

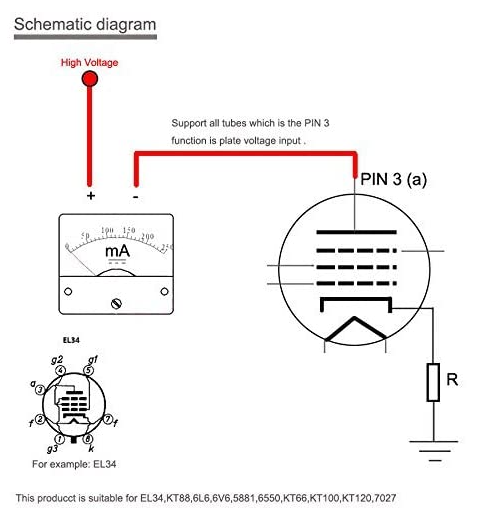

Ya rien qui cloche dans la doc ci-dessous selon vous ?



Bias
J'vais lui montrer qui c'est Raoul. Aux quat' coins d'Paris qu'on va l'retrouver éparpillé par petits bouts, façon Puzzle. Moi, quand on m'en fait trop j'correctionne plus : j'dynamite, j'disperse, j'ventile.

T'en veux ?

- Hauts-Parleurs Splawn Small-Block 55 - Eminence comme neufs :
https://www.guitariste.com/for(...).html
jeff10
  • jeff10
  • Vintage Top utilisateur
Et bien posant cette photo ,non ,je vois pas de difficulté en positif de savoir la résultante en ma ,mais de mon avis ,en fonction de l'OT ,serait plus intéressant de savoir le résulta de consommation en cathode ,ok.... il est bien ,de savoir ce que l'OT prend en primaire ,de là ,déduction ,mais je ne perçois pas votre question ,donc ,serais ce savoir ,ce que repressente l'OT ?
Year ... j'ai quitté le truc qui me tiens à cœur ,mais bon ,j'essais toujours d'en apprendre ,à vous l'antenne
Maxcreed
C'est la doc d'un bias probe qui indique mesurer l'intensité du courant pour affiner le bias.

En gros, on branche le socket connecté au multimètre réglé sur mA et on lit le joli résultat après avoir monté les tubes et allumé l'ampli.

Résultat : rien. Nothing. Niet. Nada.

Du coup, je vérifie sur un autre ampli, je vérifie si ça ne sont pas les fiches du bias probe qui ont un souci et je me dis que je vais tenter de vérifier le courant de plaque et là : 458v.

Magique ! Ca fonctionne bien pour mesurer la tension (au passage, heureusement que je reste méfiant et que je fais attention, un peu d'inattention et j'aurai pu me tuer avec cette connerie...).

Je ne vois pas bien comment indiquer un réglage en mA sur un pin 3 (l'anode) à partir duquel on mesure la HT...

Bref, tout ce secret autour du réglage de bias rend la chose encore plus dangereuse j'ai l'impression... De ce que j'en déduit après quelques lectures :

- On mesure la tension de plaque (attention HT !!!)
- A partir du pourcentage de dissipation et du wattage max du tube (25w pour une EL34 par exemple), on fait un rapide calcul pour trouver l'intensité du bias en mA.

En gros, avec ma tension de 458v pour des 6L6 je me retrouve avec ce calcul :

25w/458*0.7, soit 45.9mA.

La belle affaire... Il m'est impossible de mesure l'ampérage... Le secret est tellement bien gardé que j'imagine que certains ont essayé/expérimenté et ne doivent plus être présent pour témoigner de l'échec...

Bref, à priori le résultat en mA se mesure à partir de la cathode (pin 8 ).

J'ai du mal à comprendre comment un Bias Probe connecté au pin 3 est censé nous donner l'intensité du pin 8 en positionnant bêtement le multimètre sur mA...

Donc c'est génial, je sais calculer un bias mais j'ai aucune idée de comment mesurer la valeur la plus safe du processus !

Mon expérience de la chose est assez grotesque...
J'vais lui montrer qui c'est Raoul. Aux quat' coins d'Paris qu'on va l'retrouver éparpillé par petits bouts, façon Puzzle. Moi, quand on m'en fait trop j'correctionne plus : j'dynamite, j'disperse, j'ventile.

T'en veux ?

- Hauts-Parleurs Splawn Small-Block 55 - Eminence comme neufs :
https://www.guitariste.com/for(...).html
oldamp
  • oldamp
  • Vintage Méga utilisateur
Si le socket intermédiaire que tu mets sous la lampe coupe le circuit d'anode, tu rétablis le circuit avec ton multi réglé sur mA continu, et tu dois lire la consommation du tube. Si tu mets ton multi en position Vcc le courant ne passe plus et tu mesures une HT à vide. Vérifie que ton multi en position mA fonctionne bien en utilisant une pile 9V en série avec une résistance de 9K (8.2k ça ira) et en refermant le circuit avec ton multi tu dois lire 1 mA... Ou avec 820 ohms pour lire 10.x mA...
Maxcreed
Merci Oldamp.

Tout reste à 0...

Mon multimetre serait défectueux ?

A noter : j'ai remplacé la pile du multimetre qui a plus de 15 ans et celle-ci donne encore 9.20v !!
J'vais lui montrer qui c'est Raoul. Aux quat' coins d'Paris qu'on va l'retrouver éparpillé par petits bouts, façon Puzzle. Moi, quand on m'en fait trop j'correctionne plus : j'dynamite, j'disperse, j'ventile.

T'en veux ?

- Hauts-Parleurs Splawn Small-Block 55 - Eminence comme neufs :
https://www.guitariste.com/for(...).html
corto30
si c'est pas un digital la pile sert que pour mesurer des resistances.


y'a un ou des fusibles sur les calibres mesure intensité...
Nutrisco et Extinguo
Maxcreed

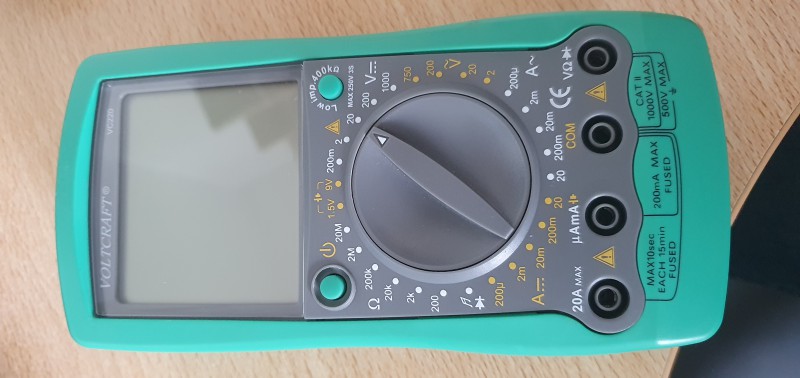

C'est un multimètre digital (Voltcraft VC220 pour info) qui me semble d'assez bonne qualité.

Je remarque un fusible de 315mA/250v qui semble avoir lâché.

Bien vu !

Par contre, s'il ne prend que sur 250v il va lâcher à chaque fois du coup non ? En même temps à priori je dois mesure des mA donc il ne doit pas prendre en compte le voltage...

Il semble que ça soit un fusible rapide (en même temps du temporisé dans un multimètre n'aurait pas de sens)...

Vive Amazon (encore une fois, rien dans les boutiques autour de chez moi !).
J'vais lui montrer qui c'est Raoul. Aux quat' coins d'Paris qu'on va l'retrouver éparpillé par petits bouts, façon Puzzle. Moi, quand on m'en fait trop j'correctionne plus : j'dynamite, j'disperse, j'ventile.

T'en veux ?

- Hauts-Parleurs Splawn Small-Block 55 - Eminence comme neufs :
https://www.guitariste.com/for(...).html
corto30
j'ai un VC 130... jusqu'à 250 V ~/=.. . y'a une marge de surtension mais ??

et un metrix 430.. jusqu'a 1500 V ~/=
Nutrisco et Extinguo
Maxcreed
A priori il encaisse 1000v mais le fusible claqué est un 250...





Je le changerai et je verrais bien.
J'vais lui montrer qui c'est Raoul. Aux quat' coins d'Paris qu'on va l'retrouver éparpillé par petits bouts, façon Puzzle. Moi, quand on m'en fait trop j'correctionne plus : j'dynamite, j'disperse, j'ventile.

T'en veux ?

- Hauts-Parleurs Splawn Small-Block 55 - Eminence comme neufs :
https://www.guitariste.com/for(...).html
corto30
oui c'est bon il prend 1000 V

par contre c'est comme sur mon 130, pas plus de 10 secondes pour mesurer l'intensité et attendre 15 minutes... entre chaque mesure... pas super pratique pour un bias avec sonde
Nutrisco et Extinguo
NoStep
  • NoStep
  • Special Top utilisateur
Quel bias probe utilises-tu ?

Moi, j'utilise le kit vendu par Tube Town, vendu aussi assemblé.

Le socket intermédiaire comporte une résistance d'1 ohm intercaléé entre le pin de la cathode de la lampe et le socket de l'ampli.

Pourquoi 1 ohm ? Car cette valeur n'influe pas vraiment sur l'intensité et surtout elle permet de faire une correspondance exacte entre la tension mesurée et l'intensité.

Ce bias probe connecte les bornes de la résistance au multimètre que l'on cale en mesure de tension. Avec U = R x I, si R = 1, alors U = I.

Donc si je lis, par exemple 40 mV, alors l'intensité est de 40 mA.
