Répétition du dernier message de la page précédente :
Par contre, j'ai voulu tester quelque chose ce matin au révéil ...

J'ai pris le multimètre et j'ai "mesuré" le point chaud de chaque micro. Lorsque je suis à 10 sur les potards de volume, les 2 points chauds sont reliés à la masse, le multimètre bippe. Est-ce normal ? A 5 et à 0, pas de bip. Dans ma tête, je pensais que c'était plutôt à 0 que ça devrait bipper.

_________________
Protégeons la couche d'eau jaune !!!
Haut
Alerter un moderateur
corto30
Custom Cool utilisateur

Inscrit le: 03 Oct 17
Localisation: 4ème coin de l'hexagone

bin oui quand le volume est a 0 le pt chaud du micro est à la masse et ça bippe (voire les 2 micros selon le type de cablage).. y'a un problème !
ce que je fais dans ces cas là : 2 pinces croco soudées sur le fil du jack, et je teste au fur et à mesure des soudures.. d'abord le micro seul, puis avec son volume, puis avec son tone en plus, puis avec le selecteur et ensuite 2eme micro pareil.. c'est plus long mais ça évite pas mal de loupés (en plus la y'a une plaque de masse ça simplifie).

_________________
Nutrisco et Extinguo
Haut
Alerter un moderateur
Kokito
Custom Top utilisateur


Inscrit le: 29 Sep 03
Localisation: Ecully (69)

Ok merci.

C'est quand même bizarre, y'a que le point chaud de chaque micro qui est soudé sur la patte droite des des 2 potards ... possible que les potards soient inversés ??

_________________
Protégeons la couche d'eau jaune !!!
Haut
Alerter un moderateur
corto30
Custom Cool utilisateur

Inscrit le: 03 Oct 17
Localisation: 4ème coin de l'hexagone

tout est possible, potar de gaucher, schéma dessiné à l'envers, couleur des fils micro non respectée, masse pas à la masse.. en faisant du pas à pas ça elimine ces problèmes (mais pas tous, il peut rester des soucis de phase mais au moins y'a du son).
de toute façon là ça marche po faut dessouder.. courage

_________________
Nutrisco et Extinguo
Haut
Alerter un moderateur
Kokito
Custom Top utilisateur


Inscrit le: 29 Sep 03
Localisation: Ecully (69)

Ok merci, vais tout reprendre à zéro

_________________
Protégeons la couche d'eau jaune !!!
Haut
Alerter un moderateur
Kokito
Custom Top utilisateur


Inscrit le: 29 Sep 03
Localisation: Ecully (69)

Bon voilà, j'ai testé les éléments 1 à 1, chaque micro fonctionne avec son vol et son tone ... je n'ai rien changé au schéma

Donc je pense que mon schéma n'est pas bon pour le switch ...


Edit : ok ... le noir et le vert sont inversés sur le schéma ... me suis planté ... plus qu'à resouder.

_________________
Protégeons la couche d'eau jaune !!!
Haut
Alerter un moderateur
Kokito
Custom Top utilisateur


Inscrit le: 29 Sep 03
Localisation: Ecully (69)

Yeeeeeeeeeesssss tout fonctionne !!!

Merci à tous

_________________
Protégeons la couche d'eau jaune !!!
Haut
Alerter un moderateur
corto30
Custom Cool utilisateur

Inscrit le: 03 Oct 17
Localisation: 4ème coin de l'hexagone

ça va marcher c'est certain

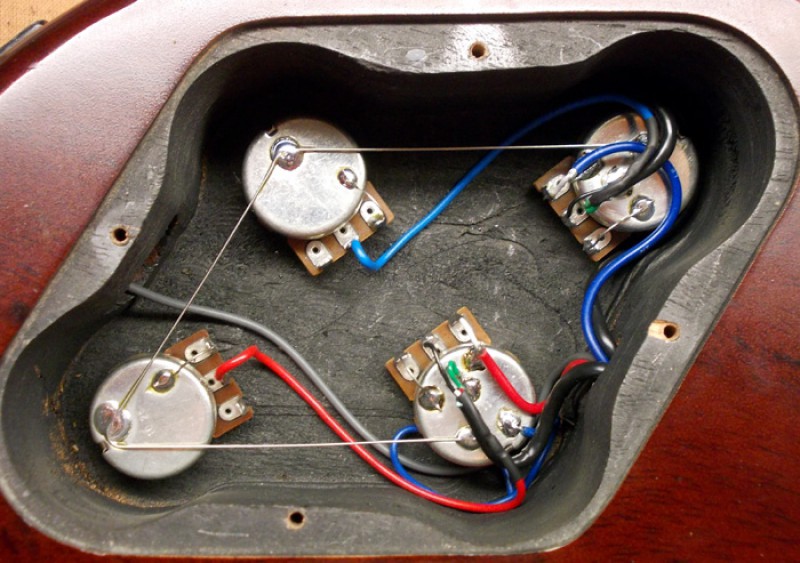

et sur ta prochaine j'aimerai voir un cablage dans ce style hein :


les paul tuning

_________________
Nutrisco et Extinguo
Haut
Alerter un moderateur
Fenson66
Vintage Méga utilisateur


Inscrit le: 24 Feb 10
Localisation: In The Hell of 62

Kokito a écrit :



Edit : ok ... le noir et le vert sont inversés sur le schéma ... me suis planté ... plus qu'à resouder.





_________________
Voilà ! C’est tout ce qu’y a ! Unisson, quarte, quinte et c’est marre ! Tous les autres intervalles, c’est de la merde ! Le prochain que je chope en train de siffler un intervalle païen, je fais un rapport au pape !

https://www.guitariste.com/forums/achat-vente-echange,mes-ventes-micro[...]6998

Cherche Seymour Duncan SH-8B
Haut
Alerter un moderateur
Kokito
Custom Top utilisateur


Inscrit le: 29 Sep 03
Localisation: Ecully (69)

corto30 a écrit :
ça va marcher c'est certain

et sur ta prochaine j'aimerai voir un cablage dans ce style hein :


[legend]les paul tuning[/glegend]


Oh la vache, c'est super propre .. mais bon sans Condo c'est déjà plus simple !

Mais suis pas inquiet, je m'améliore à chaque fois

Déjà avec une panne plate, c'est le jour et la nuit
