Bonjour à tous,

Ce WE, j'ai refait tout l'électronique de ma Les Paul ... et évidemment, plus rien ne marche

J'ai juste un buzz lorsque je lâche les cordes, j'imagine un problème de masse quelque part.

Voici ce j'ai câblé :

Cablage Les Paul


Le "câble masse" est un fil de fer qui sort du bois de la gratte.
Le câble jaune du switch est le câble qui entoure les 4 fils du switch.
Le code couleur pour le Neck Bare Knuckle :
Point Chaud | Montage en série | Masse
Rouge | Blanc + Vert | Noir


Voilà ce que ça donne en vrai mais ça ne vas pas forcément vous avancer

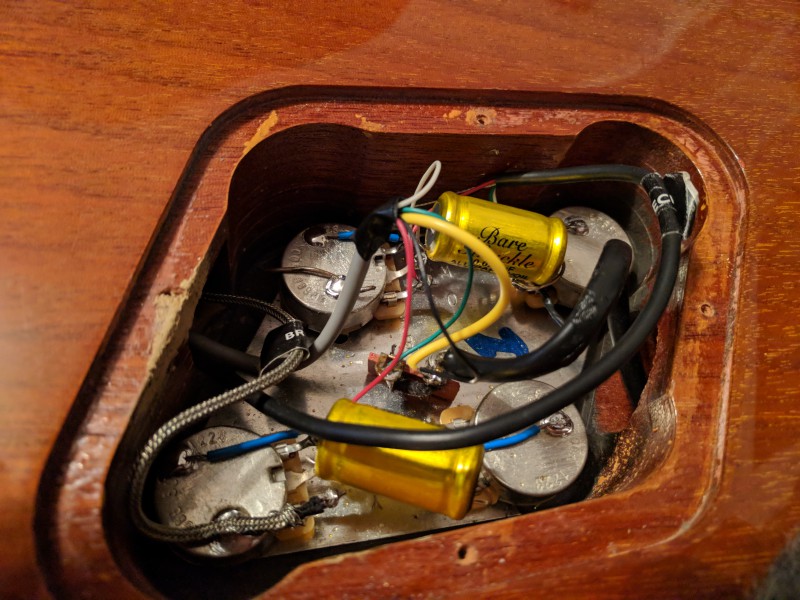

Photo câblage Les Paul



Déjà est-ce que mon schéma est correct ?
Je ne veux pas utiliser le split du micro NECK.

Merci à vous

_________________
Protégeons la couche d'eau jaune !!!
Haut
Alerter un moderateur
The Trout
Vintage Méga utilisateur


Inscrit le: 18 Nov 08
Localisation: Clairement-Ferrand

Oui le "fil de fer" va à la masse. Il faut relier tes capots TONE à la masse (câble vert sur le schema Throbak).

https://www.throbak.com/uploads/2/6/7/4/26749242/50s_wiring_diagram.pd[...].pdf

_________________
“The type of cap is not as important as the value of the cap, for guitar. In an Amp, your cap type is much more important, as the signal is being passed through the cap all the time. In a guitar, you’re not hearing the cap itself, you’re hearing what the cap is impeding”. Lindy Fralin
Haut
Alerter un moderateur
Kokito
Custom Top utilisateur


Inscrit le: 29 Sep 03
Localisation: Ecully (69)

Oui oui les 4 potards sont reliés à la masse via la plaque de fer en dessous

_________________
Protégeons la couche d'eau jaune !!!
Haut
Alerter un moderateur
Fenson66
Vintage Méga utilisateur


Inscrit le: 24 Feb 10
Localisation: In The Hell of 62

T'aurais pas inversé tes branchement au niveau du jack (ou du switch) ?

_________________
Voilà ! C’est tout ce qu’y a ! Unisson, quarte, quinte et c’est marre ! Tous les autres intervalles, c’est de la merde ! Le prochain que je chope en train de siffler un intervalle païen, je fais un rapport au pape !

https://www.guitariste.com/forums/achat-vente-echange,mes-ventes-micro[...]6998
Haut
Alerter un moderateur
Kokito
Custom Top utilisateur


Inscrit le: 29 Sep 03
Localisation: Ecully (69)

Fenson66 a écrit :
T'aurais pas inversé tes branchement au niveau du jack ?


Je ne pense pas, la tresse est bien reliée à la masse, ça fait bip au multimètre

_________________
Protégeons la couche d'eau jaune !!!
Haut
Alerter un moderateur
corto30
Custom Cool utilisateur

Inscrit le: 03 Oct 17
Localisation: 4ème coin de l'hexagone

sur ta photo je vois pas le fil vert qui va au point chaud du jack

_________________
Nutrisco et Extinguo
Haut
Alerter un moderateur
Kokito
Custom Top utilisateur


Inscrit le: 29 Sep 03
Localisation: Ecully (69)

corto30 a écrit :
sur ta photo je vois pas le fil vert qui va au point chaud du jack


Si en fait la tresse est bien soudée sur la partie de droite qui est reliée à la masse et le point chaud est soudée sur la partie de gauche (dans la tresse en tissu, on la voit bien) qui elle n'est pas reliée à la masse. Sur la photo le point chaud n'est pas vert, erreur de ma part

_________________
Protégeons la couche d'eau jaune !!!
Haut
Alerter un moderateur
corto30
Custom Cool utilisateur

Inscrit le: 03 Oct 17
Localisation: 4ème coin de l'hexagone

à gauche là où le fil vert du switch est soudé et où on dirait que l'etain a coulé jusqu'à la plaque de masse ? (ta photo est pas super nette..)

_________________
Nutrisco et Extinguo
Haut
Alerter un moderateur
Kokito
Custom Top utilisateur


Inscrit le: 29 Sep 03
Localisation: Ecully (69)

Salut Corto,

C'est vrai que l'on ne voit pas bien les détails mais je te confirme bien que le point chaud n'est pas relié à la masse.

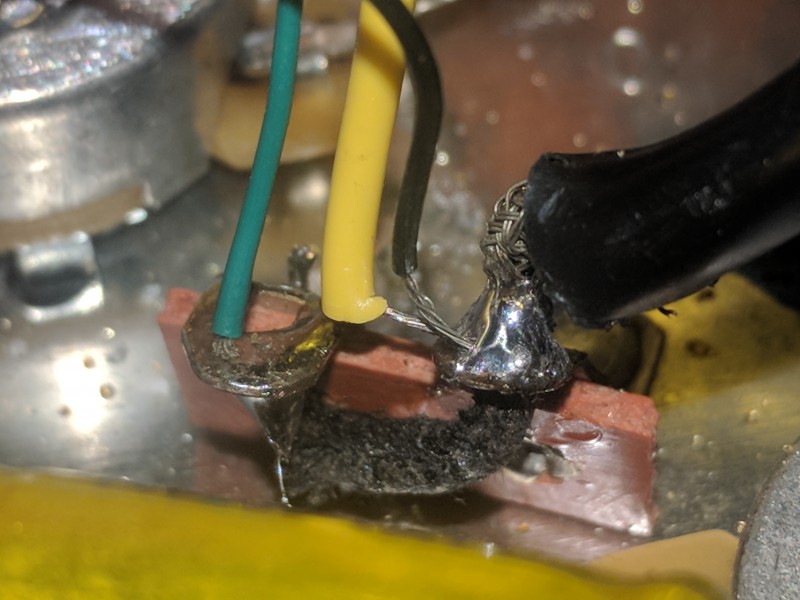

Output jack

_________________
Protégeons la couche d'eau jaune !!!
Haut
Alerter un moderateur
Kokito
Custom Top utilisateur


Inscrit le: 29 Sep 03
Localisation: Ecully (69)

Par contre, j'ai voulu tester quelque chose ce matin au révéil ...

J'ai pris le multimètre et j'ai "mesuré" le point chaud de chaque micro. Lorsque je suis à 10 sur les potards de volume, les 2 points chauds sont reliés à la masse, le multimètre bippe. Est-ce normal ? A 5 et à 0, pas de bip. Dans ma tête, je pensais que c'était plutôt à 0 que ça devrait bipper.

_________________
Protégeons la couche d'eau jaune !!!
Haut
Alerter un moderateur
