Ampli guitare portatif DIY

  • Publié dans ampli et préampli guitare
Auteur Message
doublebass56

Inscrit le: 02 Apr 19
Localisation: Muttersholtz (67, France)

[img:1f9af583be]https://www.guitariste.com/share/users/forums/2019/04/amplification-ampli-transistorisa-coffret-vintage-392662.jpg[/img:1f9af583be]

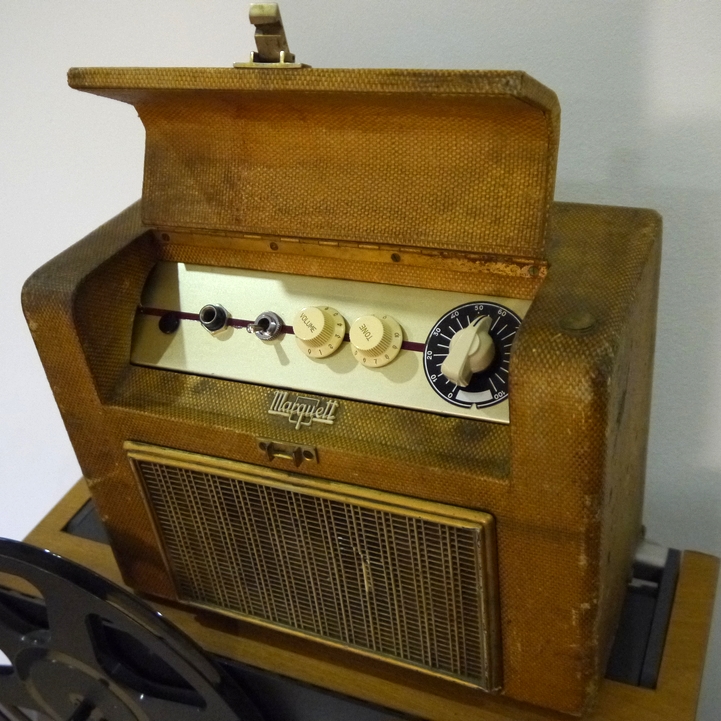

ampli transistorisé dans coffret vintage




[img:1f9af583be]https://www.guitariste.com/share/users/forums/2019/04/amplification-vue-interne-392662.jpg[/img:1f9af583be]

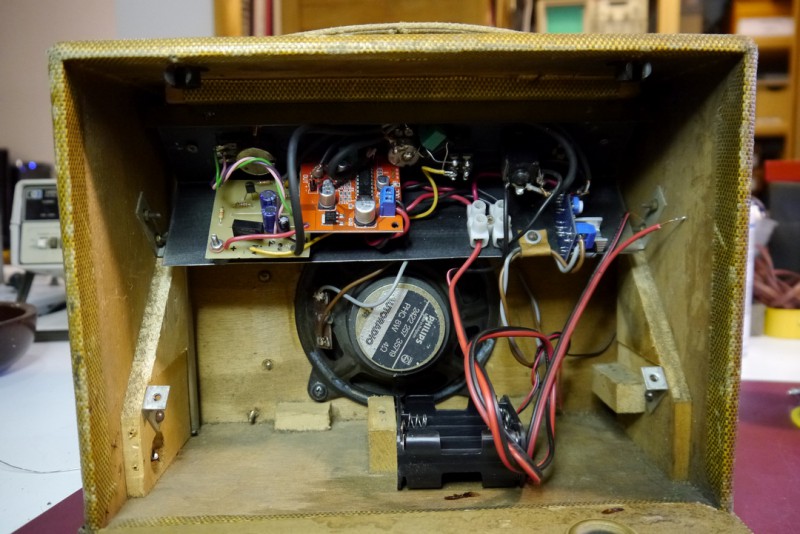

vue interne


Ampli à piles réalisé avec un coffret vide d'un vieux transistor à lampes. La partie préampli est spéciale :un FET en entrée avec filtre passe haut réglable, dont le grain rappelle le son des guitares Fender. Suivi d'un module delay . Pour finir, l'ampli de puissance, un module 5W 12v.
Le son est sympa, je vais l'emmener en vacances...
Haut
Alerter un moderateur
doublebass56

Inscrit le: 02 Apr 19
Localisation: Muttersholtz (67, France)

je suis nouveau sur ce forum, et les photos n'apparaissent pas !
Haut
Alerter un moderateur
BunkerXav
Special Méga utilisateur


Inscrit le: 16 Dec 16
Localisation: Basingstoke, UK

doublebass56 a écrit :
ampli transistorisé dans coffret vintage




vue interne


Ampli à piles réalisé avec un coffret vide d'un vieux transistor à lampes. La partie préampli est spéciale :un FET en entrée avec filtre passe haut réglable, dont le grain rappelle le son des guitares Fender. Suivi d'un module delay . Pour finir, l'ampli de puissance, un module 5W 12v.
Le son est sympa, je vais l'emmener en vacances...


Et hop
Haut
Alerter un moderateur
oldamp
Vintage Méga utilisateur


Inscrit le: 30 Mar 09
Localisation: On était bien au XXeme siècle !

Mignon ! Sans doute pas le plus pratique à trimballer

Et non, faut choisir : lampes ou transistor mais pas
Citation:
d'un vieux transistor à lampes.

_________________
T'1 ! Arrêtez de citer systématiquement le post précédent ! Surtout s'il est plein de photos !

VDS Bandmaster de 1967 :
https://www.guitariste.com/forums/achat-vente-echange,vds-bandmaster-s[...]7868

Clone Valco 510-1B : https://www.guitariste.com/forums/le-coin-du-bricoleur,clone-du-valco-[...]7760

Clone Gibsin EH-150 : https://www.guitariste.com/forums/le-coin-du-bricoleur,projet-gibson-e[...]html

Les jours sont trop courts pour perdre son temps sur backstage !
"Quel ampli pour...." et c'est parti pour 20 pages d'avis contradictoire et à 80% inutiles !
"Comment avoir le son de XXX ?" ben t'y arriveras jamais ! Apprends déjà à jouer.
Haut
Alerter un moderateur
ChopSauce
Special Méga utilisateur


Inscrit le: 08 May 14
Localisation: So Paris

Une vieille radio à lampe ?

Le coffret d'origine est assez sublime !

Et avec le schéma du circuit & ou des liens vers les modules, ce serait encore mieux

_________________
Etre positif c'est bien, mais s'aveugler au nom du bien c'est du fanatisme
Haut
1 Alerter un moderateur
doublebass56

Inscrit le: 02 Apr 19
Localisation: Muttersholtz (67, France)

je vous envoie mon synoptique et mes modules d'ès que j'ai un peu de temps, je ne suis pas à mon bureau...
Haut
Alerter un moderateur
Zeman
Special Ultra utilisateur

Inscrit le: 03 Sep 18
Localisation: Versailles (78, France)

c'est vrai qu'à une époque, on disait "un poste à transistors" voire "un transistor", pour désigner un poste de radio portable, quand le transistor est apparu et a permis de miniaturiser plein de choses.
Haut
1 Alerter un moderateur
doublebass56

Inscrit le: 02 Apr 19
Localisation: Muttersholtz (67, France)

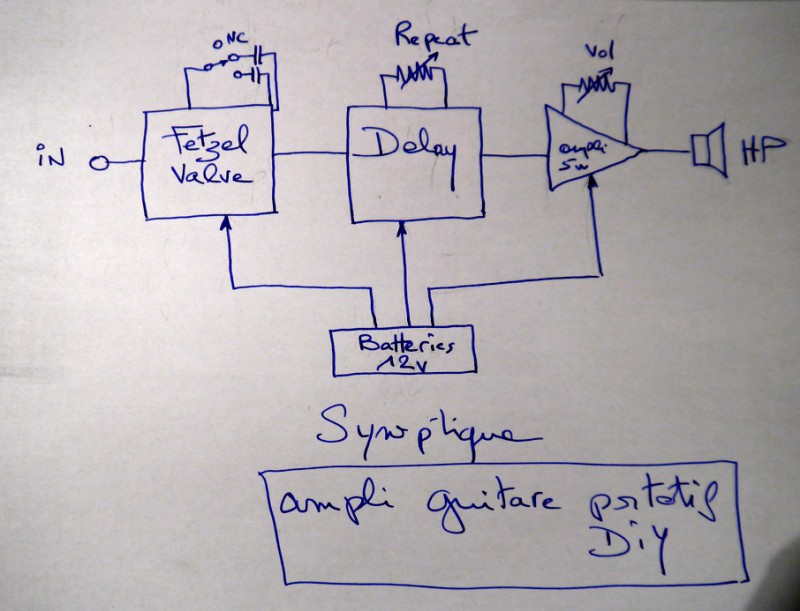

synoptique
