Fender Hot Rod Deluxe Foot switch

Auteur Message
Mac_chim
Inscrit le: 11 Oct 04
Localisation: Morsang-sur-orge (91390, France)

Bonjour,
j'ai bien parcouru le coin bricoleur et tout ce qui est foot switch m'intéresse pour mon Fender Hot Rod Deluxe.
En effet j'aimerai savoir s'il est possible de se fabriquer un foot switch composé d'un switch (normal-drive/moredrive) un autre (drive/moredrive) comme existant deja pour cet ampli, mais avec en plus un switch de reverb.
Voila, je pense que la pédale n'est pas très compliquée en soit mais est ce que l'entrée foot switch de cet ampli peut permetre ça.

Merci.

_________________
http://myspace.com/haidaband
Haut
Alerter un moderateur
Shaggy_2_dope
Vintage Total utilisateur


Inscrit le: 27 Oct 03
Localisation: Bruxelles

bonne question... peut être que tu trouveras un début de réponse ici :

http://studentweb.eku.edu/justin_holton/reverb.html#footswitch

shagg

_________________
VDS Throbak Stone Bender MKII Pro... me contacter par MP.
Haut
Alerter un moderateur
Mac_chim
Inscrit le: 11 Oct 04
Localisation: Morsang-sur-orge (91390, France)

merci pour ta réponse rapide. J'ai un leger problème je ne comprend pas très bien l'anglais j'ai essayé avec google traduc mais bon ce n'est pas très clair. Peut etre pourait tu m'éclairer d'avantage Merci.

Par exemple qu'est ce que j'obtiendrai si je branchais ce foot switch dans mon entrée footswitch du Fender Hot Rod Deluxe?

_________________
http://myspace.com/haidaband
Haut
Alerter un moderateur
Mac_chim
Inscrit le: 11 Oct 04
Localisation: Morsang-sur-orge (91390, France)

up!

_________________
http://myspace.com/haidaband
Haut
Alerter un moderateur
Metasound
Inscrit le: 06 May 19
Localisation: -

Hello à tous .
Non, ce footswitch est particulier .

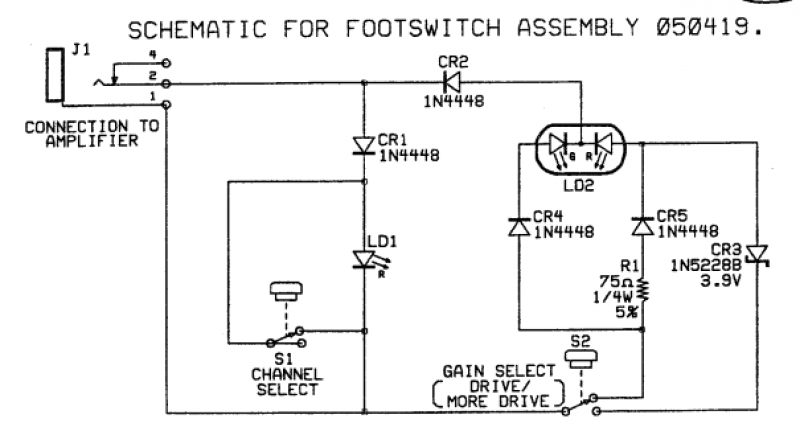

Je vous joins le schéma d'origine, pour info .

Bien qu'il y ait 2 footswitchs, les connecteurs jacks sont en mono, pour commencer ...

A noter que le changement de canal et more drive se fait, de plus, via 2 relais de commande .

Pourquoi ?
Le jack de sortie mono est alimenté entre 10 et 12 volts .
L'intérieur du footswitch est constitué d'un circuit électronique complexe, à savoir une diode Zener de 3,9 v (CR3), et de 4 diodes 1N4448 .

La diode zener sert à abaisser la tension d'alimentation des led . L'une de ces led est bipolaire (à 2 couleurs) .

Le jack sur l'ampli ne permet pas de couper la reverb .

Je déconseille de modifier l'ampli pour modifier le circuit, à ce sujet, l'ampli étant déjà suffisamment fragile comme ça .

Have a good day, les amis .

Pascal



Hot Rod Deville 3 Schema Metasound
Haut
Alerter un moderateur
Shaggy_2_dope
Vintage Total utilisateur


Inscrit le: 27 Oct 03
Localisation: Bruxelles

11 ans après c'est un beau déterrage
