Hp serie ou parallèle ?

  • Publié dans ampli et préampli guitare
Auteur Message
TrashF.

Inscrit le: 10 Aug 12
Localisation: Drome

Bonjour

J'ai un Engl Sovereign 100w équipé de 2 Celestion v30 en 8ohms.

Si je ne dis pas de c....eries le câblage est en parallèle (voir photo)

Il est branché en 16ohms je crois avoir fait une grosse boullette !
C'est pas plutôt en 4ohms ?

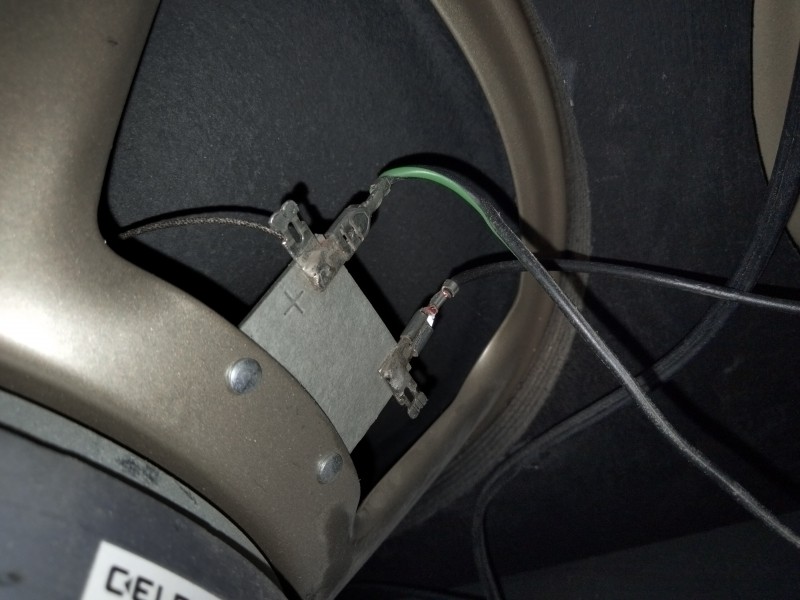

Gauche

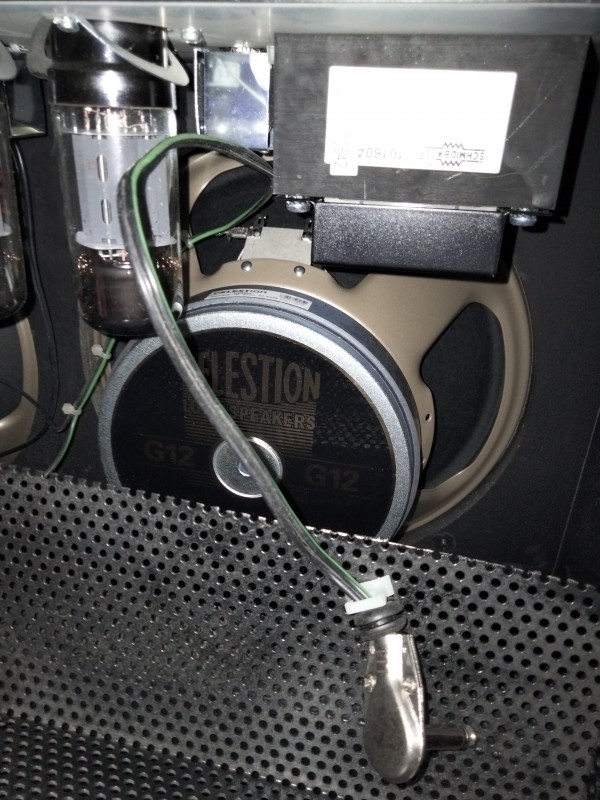

Hp droite

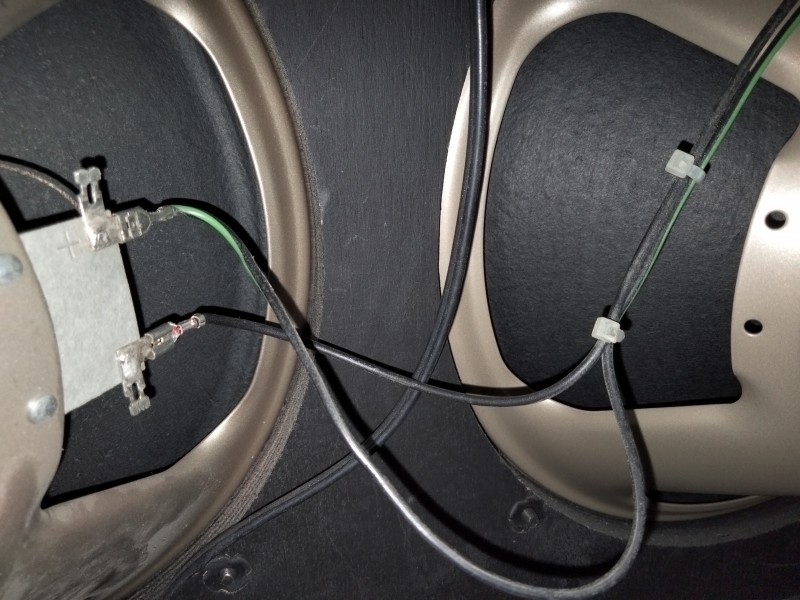

Les deux

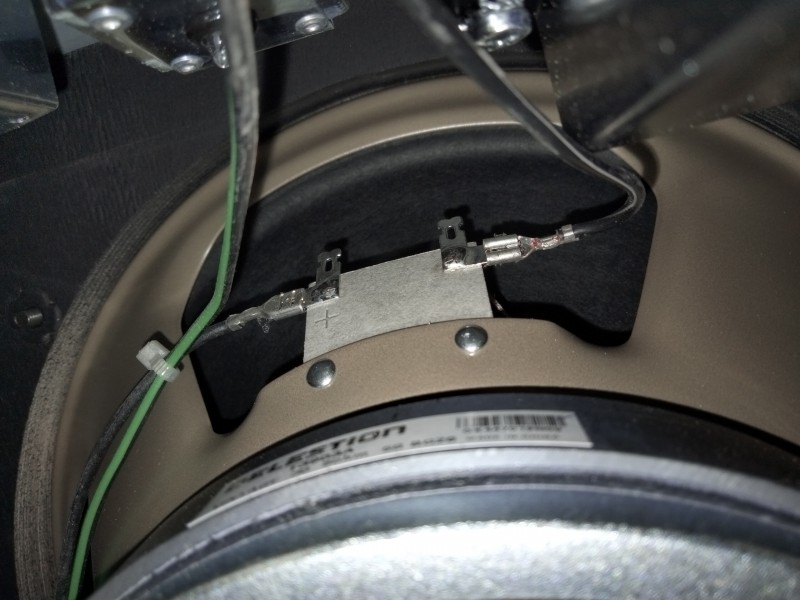

Droit

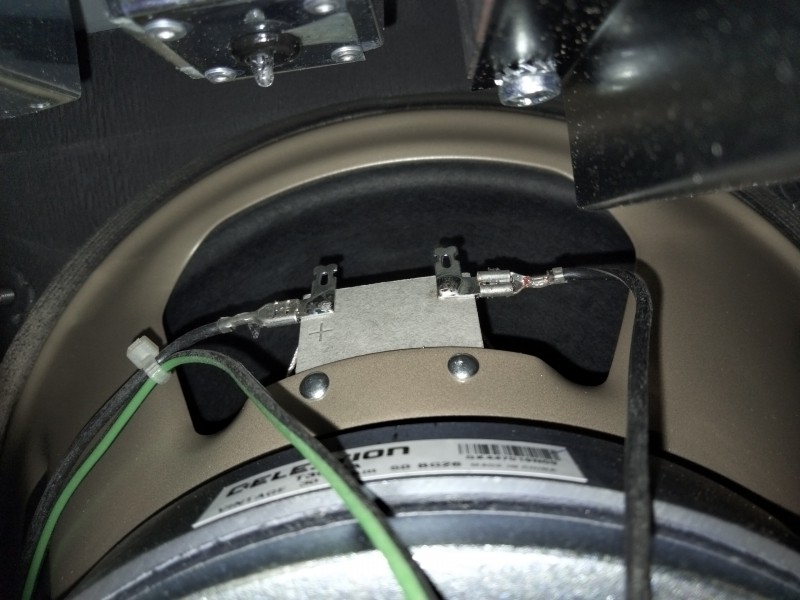

Droit
Haut
Alerter un moderateur
gillesmassart
Special Méga utilisateur


Inscrit le: 04 Jan 05
Localisation: Le Mans (72, France)

Le cablage semble être en série donc c'est bien sur la sortie 16 ohms que cela doit être branché
Haut
Alerter un moderateur
bebear
Special Top utilisateur

Inscrit le: 28 Sep 18
Localisation: Claix (38, France)

Ça semble être du série:
Si j'ai bien vu, ton fil Vert/noir qui vient du jack va sur le + du HP de gauche. Le - du HP de gauche (fil noir) va sur le + du HP de droite et le - du HP de droite (fil noir) va sur le jack. Les 2 HP sont chaînés, ce qui correspond à du série.

Donc si ce sont 2 HP de 8 ohms, tu as bien fait de prendre la sortie 16 ohms.

Si c'était du parallèle, sur un des HP tu aurais 4 fils: 2 qui viennent du jack et 2 qui vont vers l'autre HP.
Haut
Alerter un moderateur
TrashF.

Inscrit le: 10 Aug 12
Localisation: Drome

Merci.
Vous avez raison c'est bien en serie.

Par contre je ne saisis pas trop la différence entre serie et parallèle.
Quels intérêt d'utiliser l'un ou l'autre ?
Dans quel utilisation ?

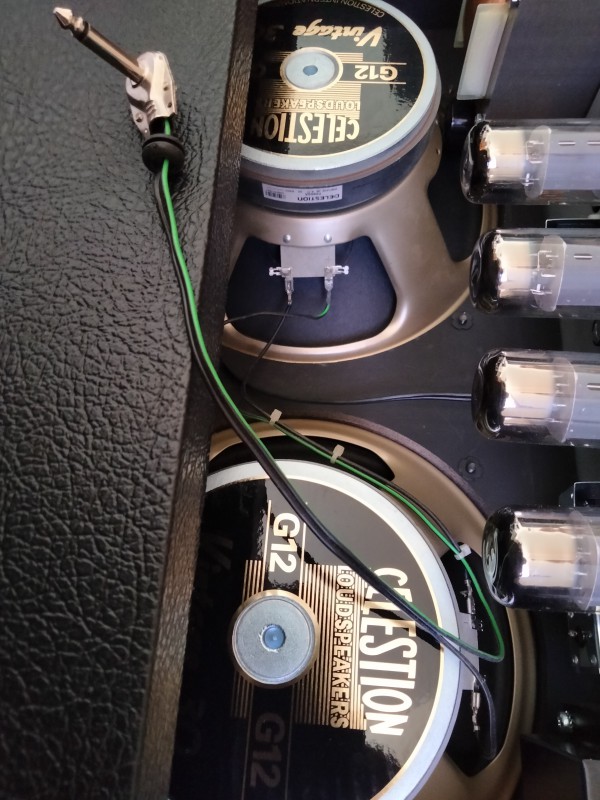

Vue d'ensemble
