VOX ac4 tv mini problème

Bonjour,

j'ai un problème avec un Vox Ac4 tv mini, plus de son ....

le problème semble venir du sélecteur OP pour passer en 1/4 , 1 ou 4w
déjà celui-ci continue sa course après sélection de la puissance de sortie, c'est à dire qu'après la position 4w , il tourne encore sur d'autres positions fantômes , on peut faire un 360° avec
il devrait bloquer ....

j'ai un son furtif quand j'actionne le sélecteur entre 2 positions 1w / 4w par exemple ....

est ce qu'un problème de lampes morte pourrait provoquer ça, je me concentre sur le sélecteur alors que tout simplement une lampe serait morte ? ça c'est facile à changer

si quelqu'un a une idée

Merci,

Si une lampe était morte, çà n'expliquerait pas pourquoi le bouton peut tourner sur 360° degrés... Il est temps d'aller voir un tech

c'est ce que je pense aussi, maintenant il faut trouver un tech ......
ou shunter le sélecteur pour rester en 4w permanent, les schémas pour cet ampli se trouvent facilement. en prenant des précautions pour ne pas se prendre du jus, on doit pouvoir modifier

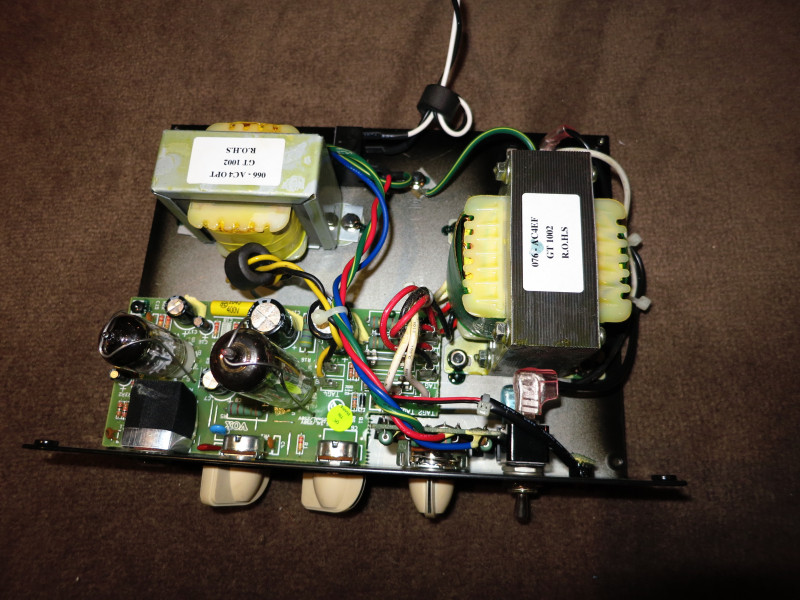

Oui, ça ressemble fortement à une panne d'interrupteur. Il ressemble à quoi exactement ?

A du british.. 2 etages + un pcb

C'est p'tet juste mecanique

L'interrupteur ...
(répararable ou remplaçable par de la pièce "générique" ou pas ? )

C'est celui à droite des 2 potar.. rotacteur 2 etages, a vu d'oeil soudé sur un petit pcb (reseau de resistance)..
Faut voir, possible que ça soit du génerique à butées réglables

D'après le schéma le fil rouge entre dans l'atténuateur, le bleu sort vers HP
j'aurai tendance à dire que réunir le rouge + bleu bypasse l'atténuateur et reste en 4w

y'a le PCB qui gène pour enlever le sélecteur DP3T ....faudrait tout démonter pour le changer

Bin ouais on dirait que c'est fait exprès





C'est celui là le schéma ? Tu as les grosses 15 ohms sur le petit pcb ?

j'ai un schéma similaire oui,
je n'ai pas l'ampli sous la main là , je regarderai ce soir si j'ai bien les 15 ohms sur le pcb du selecteur,
