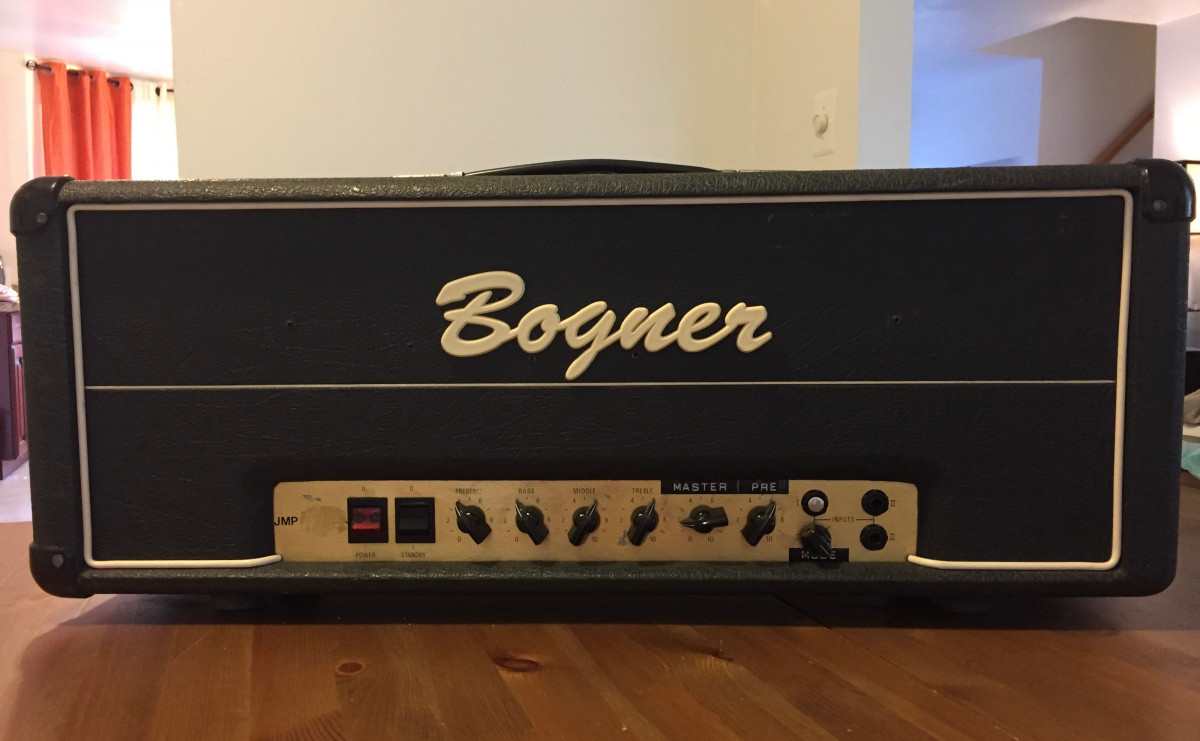

1979 Bogner Modded Marshall XTC Red Channel Prototype

Salut a tous , je partage ici un montage de Bogner qui est très sympa, pour le plaisir des yeux ou plus si affinité

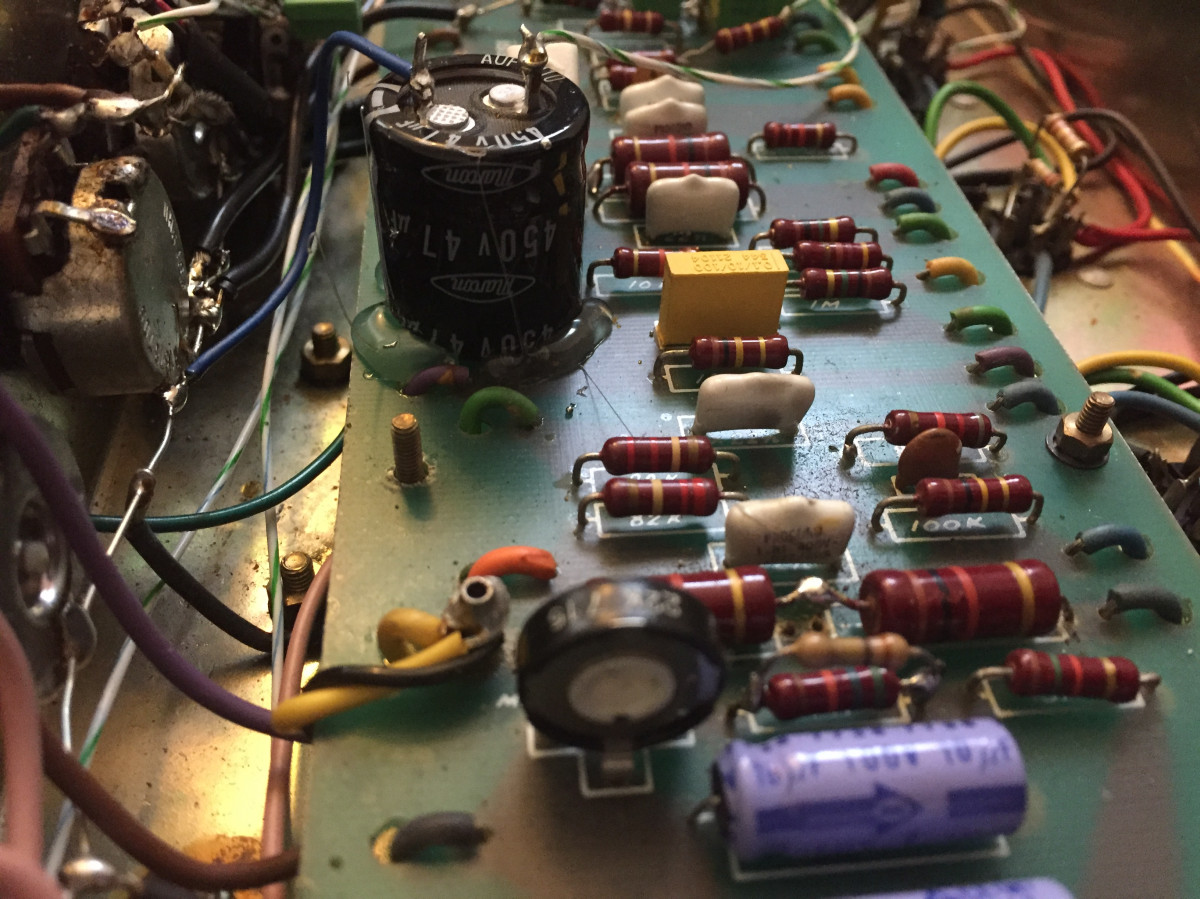

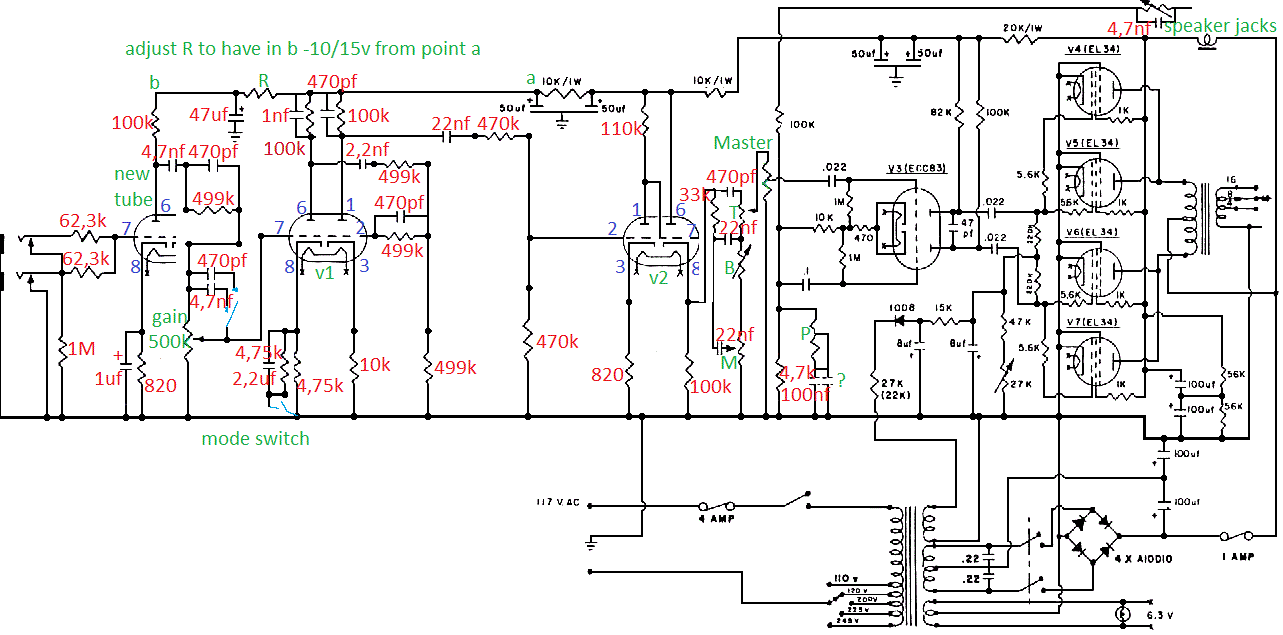

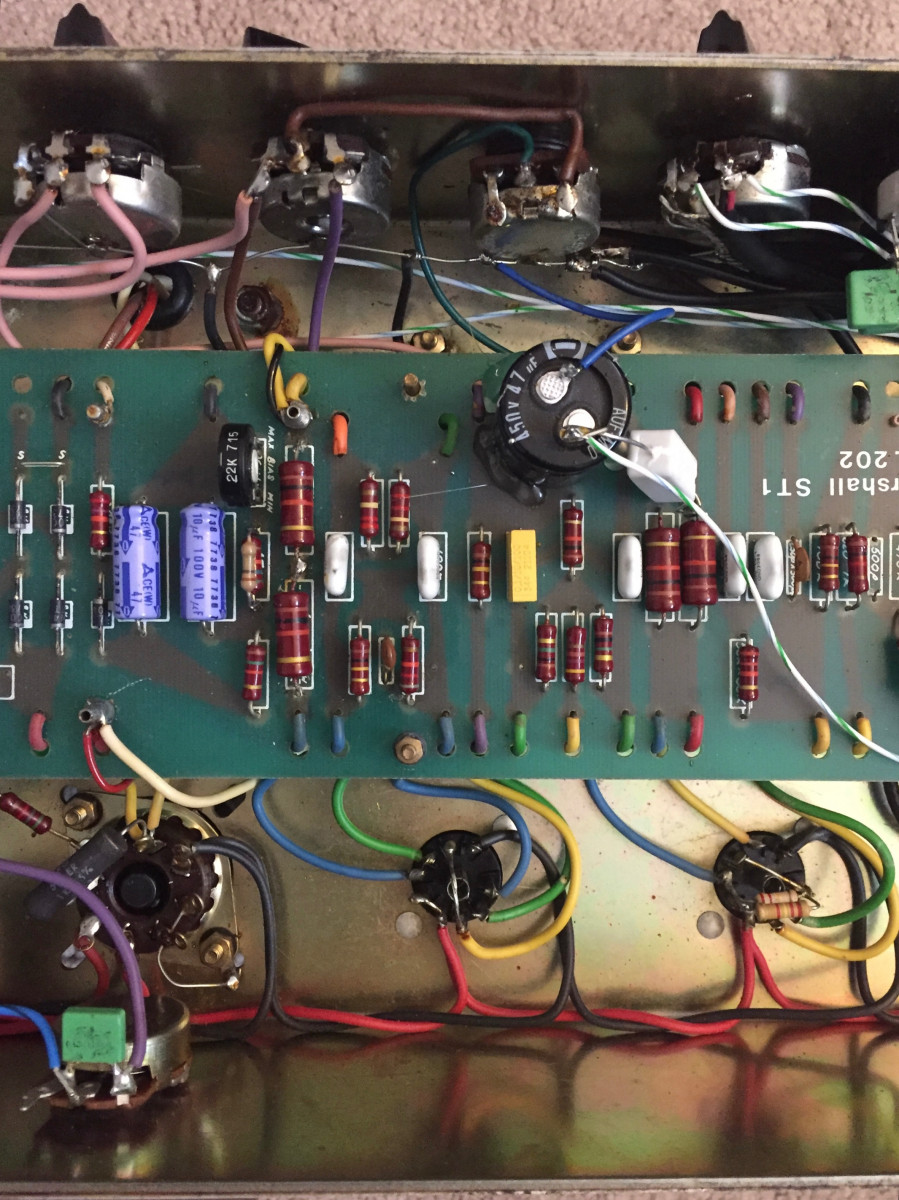

Vous pouvez remarquer les condensateurs wima fkp3 vert typique de cette période il me semble , voila le plan du preamp que j ai tracé :




Je ne suis pas très familier de Bogner en général mais il me semble que ce circuit a pas mal "évolué" au fil des ans ...
Si vous vous lancez dans un montage attention vous avez l obligation de donner le résultat du montage a pipirose

Ah tiens, j'avais pas vu ce schéma du futur ! (tu es dans la section bricolage guitare et non ampli).

Intéressant !

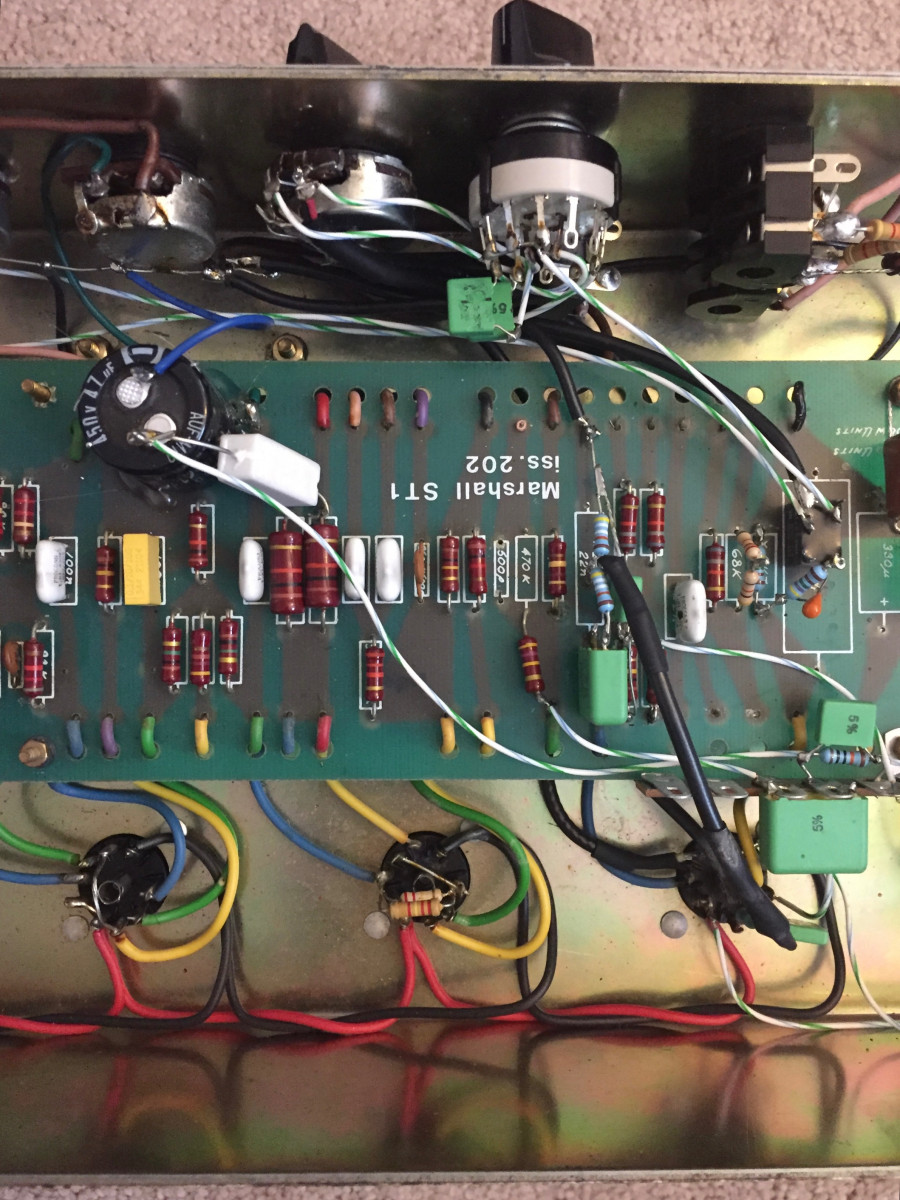

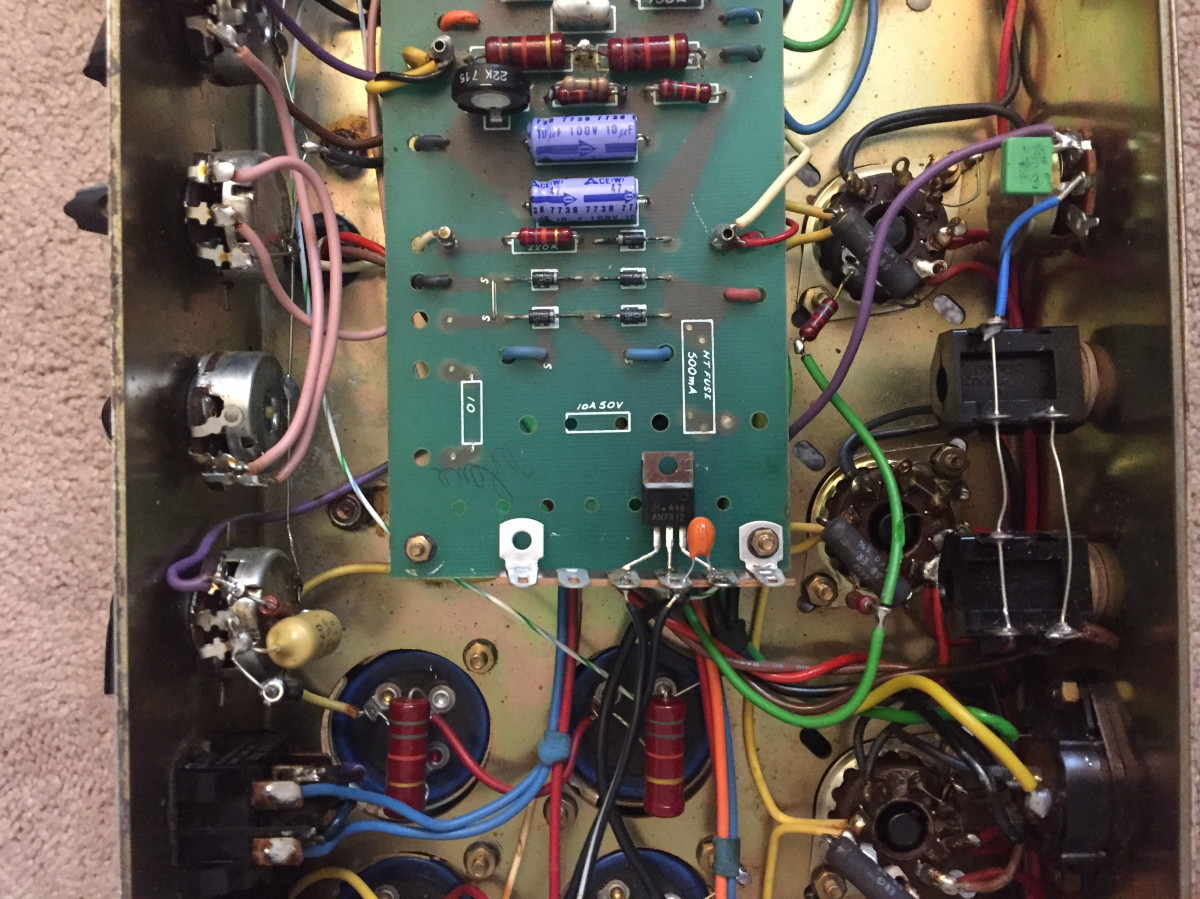

Sur la photo 2, c'est une alim pour le chauffage ?

salut max , oui surement un très bon circuit

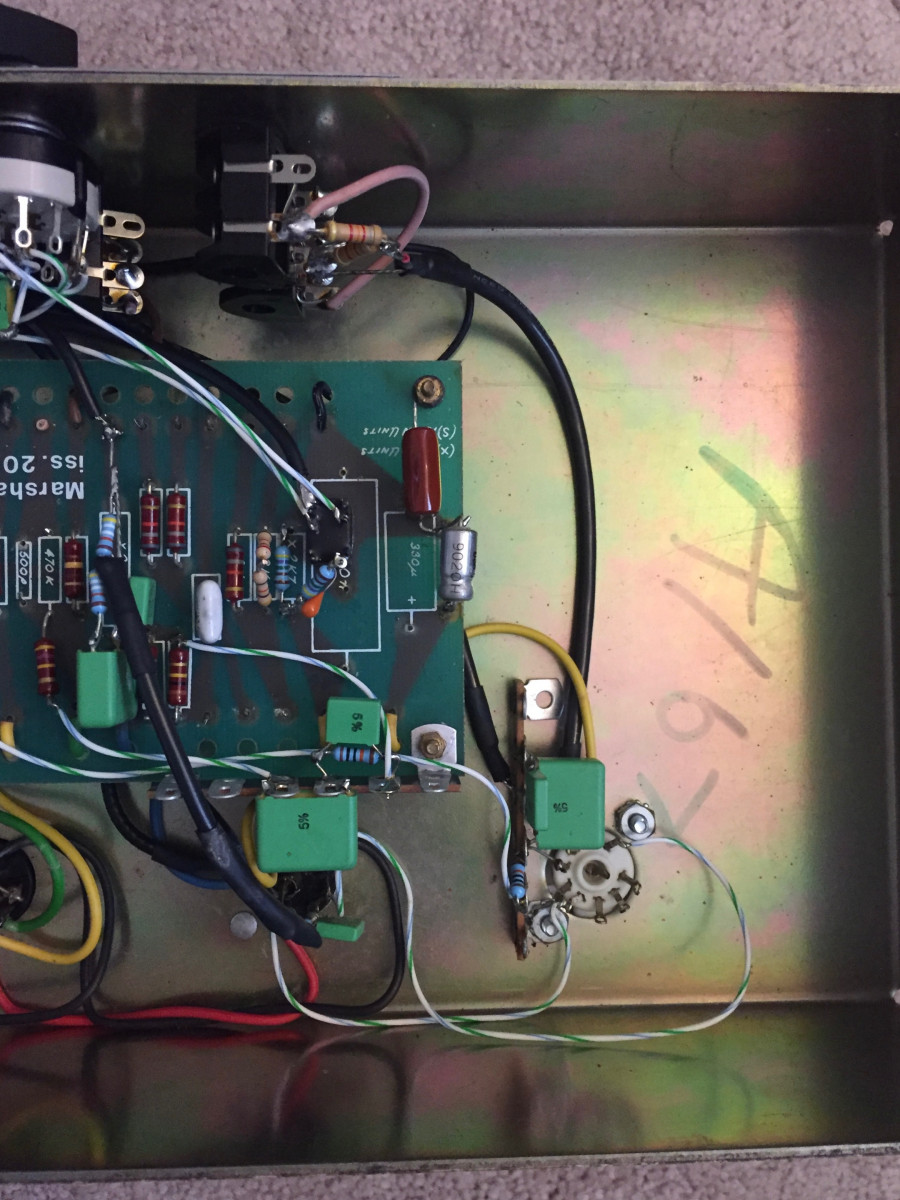

je viens de corriger une petite erreur sur la cathode de v2 il était noté 10k mais c est bien sur une 100k (visible sur les photos ).

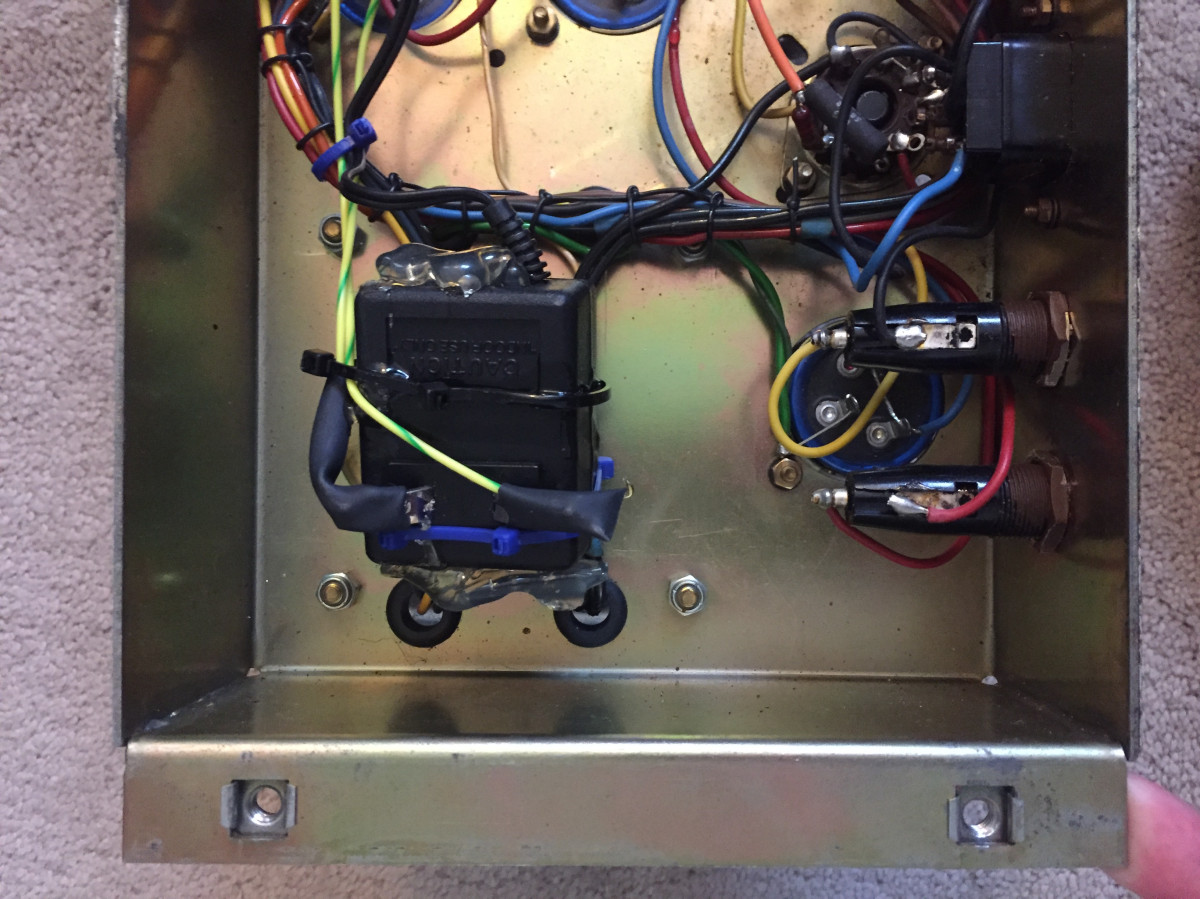

c est pour l alim relay( relay 6 pins ) visiblement le transfo

Merci Pipirose.

Tiens, t'as vu sur le topic Marshall, j'ai reposté le petit schéma 4 étages que j'ai monté sur mon 800 avec les p'tites modifs qui vont bien pour éviter de toucher au circuit d'origine (à partir du 2ème étage donc).

Je sens que je vais finir par me refaire un circuit typé 220x pour expérimenter... ;-)

Pour la bricole je préfère une base plexi 4 inputs 50w perso mais les coups et les douleurs et a choisir j ai suffisamment d exemples de cadors de la bricole avant de reprendre un plan de jason .

Je vois des résistances 499k et 4.75k... je veux pas faire mon chieur mais des valeurs normalisées et courantes comme 470k ou 510k et 4.7k ainsi que la classique 68k d'entrée au lieu de 62.314159265359 feront tout aussi bien le taf sans aucune différence auditive !

toutafé chacun fais a sa sauce j ai noté les valeurs présentes dans le circuits original chef

Y'a parfois à se demander :
- Soit ils ont montés les trucs aveuglement en ayant fait des calcul.
- Soit ils ont monté ce qu'ils ont trouvé dans un vieux tiroir.

( je penche pour la 2' solution )

C'est parce que t'es Belge ça !

suivant les versions et années de xtc on trouve les "500k" parfois a 500k et aussi 498k ou 499k sur les amplis de séries aussi , je sais pas si il faut y voir kkchose en particulier je n y prête pas plus attention que ca .
