Répétition du dernier message de la page précédente :
Pour le plan de masse, j'ai adopté la méthode Fender Blackface : une feuille de cuivre sous la face avant bloquée par les potards et jacks ! Je ramène les fils de masse des eyeletts vers cette plaque ainsi que le point milieu de la HT... Zéro hum...


_________________
Qu'est ce que j'avance vite dans mon boulot depuis que je ne vais plus sur backstage !
T'1 ! Arrêtez de citer systématiquement le post précédent ! Surtout s'il est plein de photos !

Recherche un vieux Magnatone série 2xx ou 4xx. Faire offre !
Haut
Alerter un moderateur
ChopSauce
Custom Cool utilisateur


Inscrit le: 08 May 14
Localisation: So Paris (F-91)

Merci de ta réponse. Une feuille de cuivre ... c'est bien vu !

J'avais hésité à acheter une plaque de laiton chez blockenstock.fr mais je me suis laissé convaincre que les jacks isolés c'était mieux alors je pense que je vais transposer ta méthode en remplaçant la feuille par un bus de masse.

Par contre, je suis surpris que les Blackface n'aient pas des masses séparées pour le filitrage de la haute tension et/ou les lampes de puissance ...
Haut
Alerter un moderateur
oldamp
Vintage Méga utilisateur


Inscrit le: 30 Mar 09
Localisation: On était bien au XXeme siècle !

Les jacks isolés plastique c'est souvent merdique... Des bons Switchcraft c'est bien plus costauds !

_________________
Qu'est ce que j'avance vite dans mon boulot depuis que je ne vais plus sur backstage !
T'1 ! Arrêtez de citer systématiquement le post précédent ! Surtout s'il est plein de photos !

Recherche un vieux Magnatone série 2xx ou 4xx. Faire offre !
Haut
Alerter un moderateur
ChopSauce
Custom Cool utilisateur


Inscrit le: 08 May 14
Localisation: So Paris (F-91)

Pour un 5E3 : quoi d'autre que des Switchcraft ?



Ceux-là sont montés avec des rondelles épaulées.

Si je n'utilise pas des Switchcraft - ce que je préfère, moi aussi - ce sont de vrais Cliff. Pas de soucis avec eux non-plus.
Haut
Alerter un moderateur
ChopSauce
Custom Cool utilisateur


Inscrit le: 08 May 14
Localisation: So Paris (F-91)

oldamp a écrit :
Les modifs, ben c'est un peu comme vouloir "améliorer" un Bordeaux en ajoutant un peu de Madiran, de Rioja ou même du Chili


Plutôt pas Madiran, pour moi ...
(mais un assemblage à base de Médoc, ça pourrait peut-être le faire : le corps du Médoc et un peu de fruité)

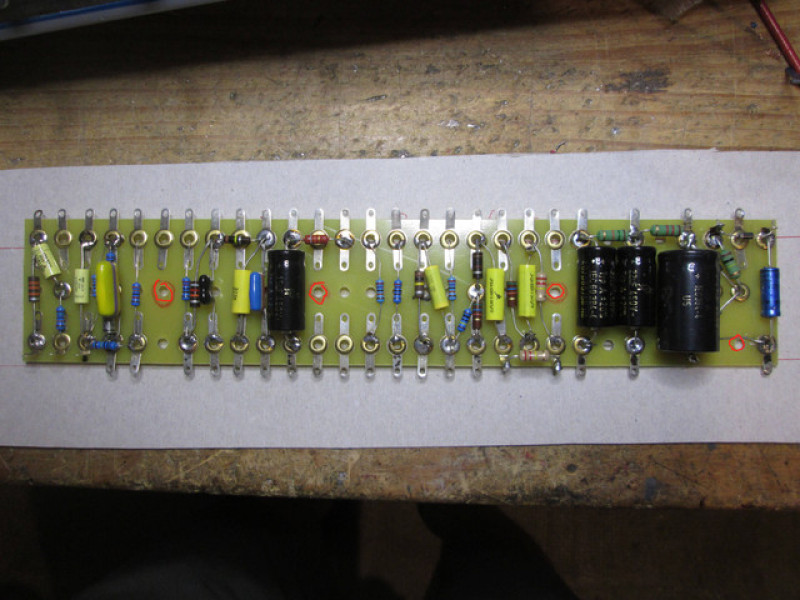

Bref - comme je prépare le circuit définitif (pour le moment), certes je monte un VVR



mais j'ai aussi mis un molded (dans le bon sens)



Je ne suis qu'à moitié excommunié, chef ?
Haut
Alerter un moderateur
oldamp
Vintage Méga utilisateur


Inscrit le: 30 Mar 09
Localisation: On était bien au XXeme siècle !

Par contre, le 33µ/500V c'est too much ! Un 15 suffit... Là tu augmentes la constante de temps de la cellule. Déjà qu'avec tous les 0.1 µF de liaison c'est bien brouillon dans le bas...

_________________
Qu'est ce que j'avance vite dans mon boulot depuis que je ne vais plus sur backstage !
T'1 ! Arrêtez de citer systématiquement le post précédent ! Surtout s'il est plein de photos !

Recherche un vieux Magnatone série 2xx ou 4xx. Faire offre !
Haut
Alerter un moderateur
ChopSauce
Custom Cool utilisateur


Inscrit le: 08 May 14
Localisation: So Paris (F-91)

On verra ça ...

Le reste des condensateurs est en polypro. ce devrait appporter un peu de clarté à l'ensemble.

Ca et le Celestion qui a le plus d'incursion dans les aigus / le moins "boomy".

Et puis ce n'est pas sa faute à ce pauvre Dumble s'il ne sait pas faire de bons amplis ...
Haut
Alerter un moderateur
oldamp
Vintage Méga utilisateur


Inscrit le: 30 Mar 09
Localisation: On était bien au XXeme siècle !

Tout à fait ! Il ne sait pas "faire" des amplis puisque ce ne sont que des Fender moddés ! ! !

Si c'est trop harsh avec les 716 tu pourras toujours mettre des M150...

_________________
Qu'est ce que j'avance vite dans mon boulot depuis que je ne vais plus sur backstage !
T'1 ! Arrêtez de citer systématiquement le post précédent ! Surtout s'il est plein de photos !

Recherche un vieux Magnatone série 2xx ou 4xx. Faire offre !
Haut
Alerter un moderateur
ChopSauce
Custom Cool utilisateur


Inscrit le: 08 May 14
Localisation: So Paris (F-91)

Et oui ...

(un coup c'est trop fat, un coup c'est trop harsh)

... ce petit Dumble, qui ne fait que des Fender moddés.

Quand on pense à tous ces pauvres Santana, Mayer, Ford, Carlton, Cooder et autres Vaughn ignorants de ta supériorité. Ca fait de la peine ...
Haut
Alerter un moderateur
ChopSauce
Custom Cool utilisateur


Inscrit le: 08 May 14
Localisation: So Paris (F-91)

Tant qu' à brasser de l'air, autant que ça serve à aspirer les fumées de soudage ...



En attendant le potentiomètre avec interrupteur, il ne me reste plus qu'à tirer des fils et trouver un cablage propre pour les condensateurs de grille sur V1 imposés par le VVR.
Haut
Alerter un moderateur
corto30
Custom Top utilisateur

Inscrit le: 03 Oct 17
Localisation: 4ème coin de l'hexagone

ah bin c'est du propre ! bravo

(y'a un condo qui souffre d'un défaut de parallelisme, c'est choquant )
