60's Vox/JMI AC4 clone 2 ( Le retour ;-)

Aller à la page: 1
  • Publié dans ampli
Auteur Message
ChopSauce
Custom Cool utilisateur


Inscrit le: 08 May 14
Localisation: So Paris (F-91)

Je fais le montage pour un connaisseur, qui a lui-même rassemblé à peu près tout ce qu'il faut pour monter un bon petit AC4, avec transfos, tubes, condensateurs moutarde, et quelques autres bonnes pièces d'époque ...

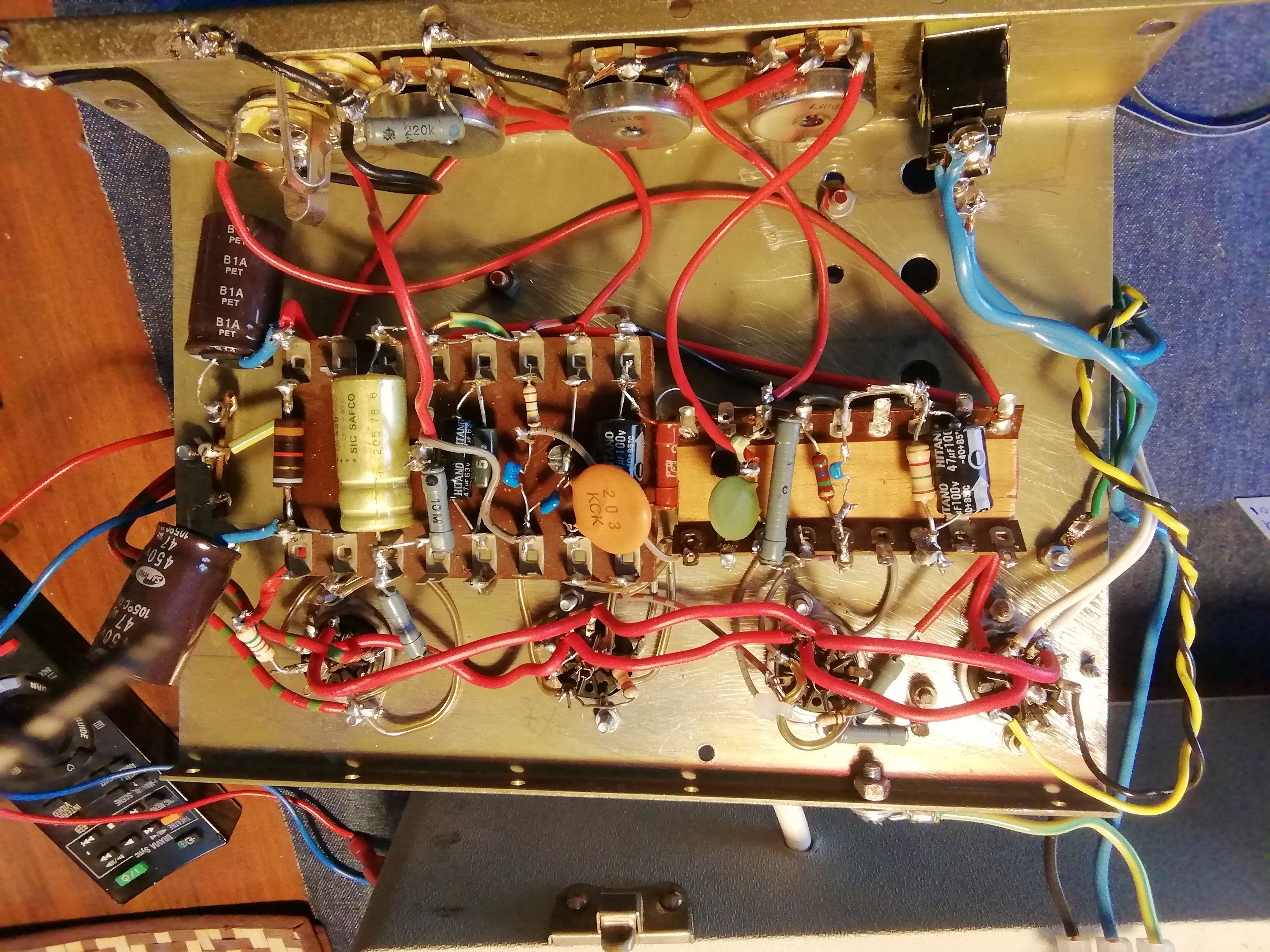

Il a fallu commencer par désamorcer un montage ...

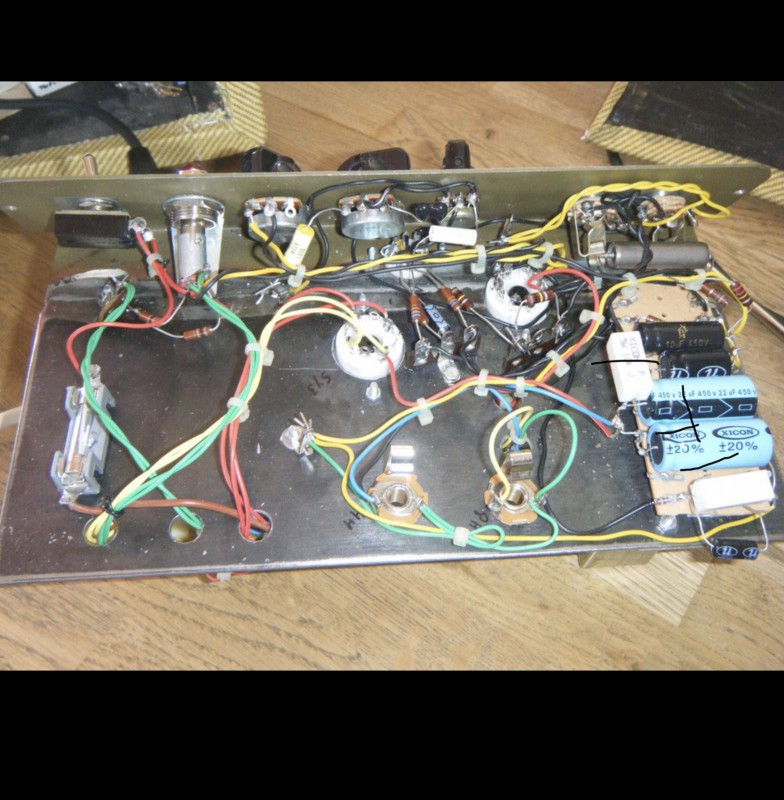

... plutôt du genre "à l'arrache" ...



... et en panne - évidemment ...

Remontage prévu dans un cab de Pathfinder 15, en panne lui aussi.
Haut
Alerter un moderateur
oldamp
Vintage Méga utilisateur


Inscrit le: 30 Mar 09
Localisation: On était bien au XXeme siècle !

Ils sont beaux, les boutons !

_________________
Qu'est ce que j'avance vite dans mon boulot depuis que je ne vais plus sur backstage !
T'1 ! Arrêtez de citer systématiquement le post précédent ! Surtout s'il est plein de photos !

Recherche un vieux Magnatone série 2xx ou 4xx. Faire offre !
Haut
Alerter un moderateur
ChopSauce
Custom Cool utilisateur


Inscrit le: 08 May 14
Localisation: So Paris (F-91)

Et j'ai intérêt à les lui remonter ...
Haut
Alerter un moderateur
strat777
Custom Top utilisateur

Inscrit le: 25 Oct 07
Localisation: -

ouch
je ne me trouve pas super soigneux mais la ... c'est du grand Mendez ...
Haut
Alerter un moderateur
ChopSauce
Custom Cool utilisateur


Inscrit le: 08 May 14
Localisation: So Paris (F-91)

Ca me fait du travail ...

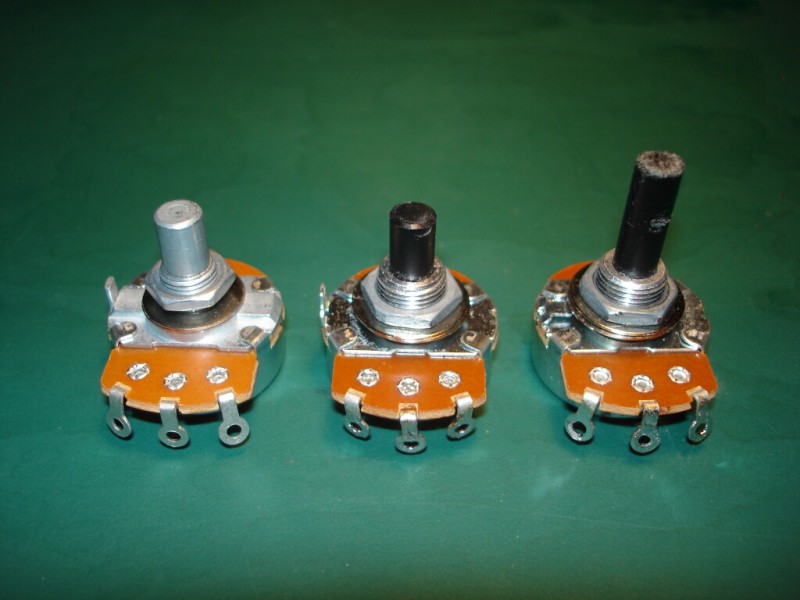

Genre un avant/après des potentiomètres



Je vous laisse deviner ...

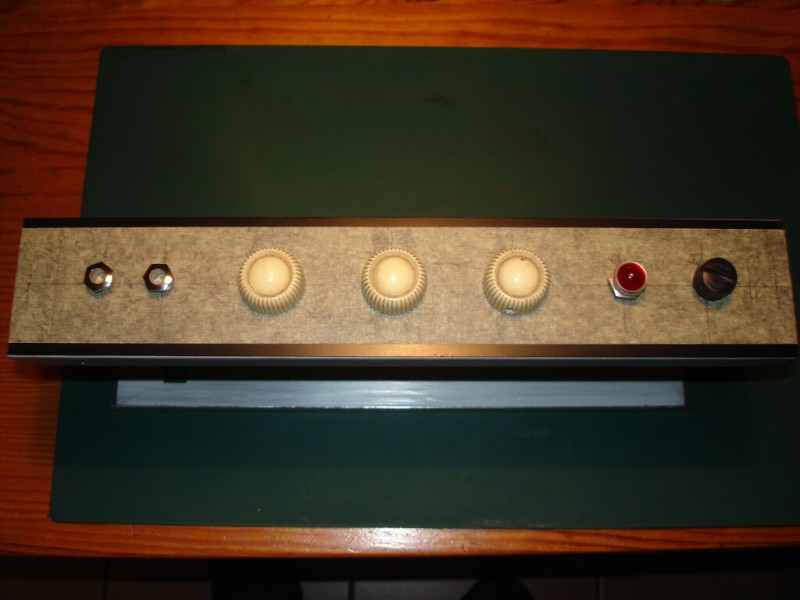

Et la façade ressemblerait à peu près à ça ...



... sur fond noir. Avec des lettres dorées ?

En retournant le chassis dessus/dessous, on récupère une face intacte.

oldamp a écrit :
Ils sont beaux, les boutons !


Ce que je préfère c'est le voyant. En alu, avec les micro-bulles dans l'optique "old school" lisse et bombée ça fait un bel effet. On va mettre une LED dedans, vu que la tension de chauffage est juste dans les -10% admissibles, ça n'aurait pas supporté une ampoule, je pense.
Haut
Alerter un moderateur
oldamp
Vintage Méga utilisateur


Inscrit le: 30 Mar 09
Localisation: On était bien au XXeme siècle !

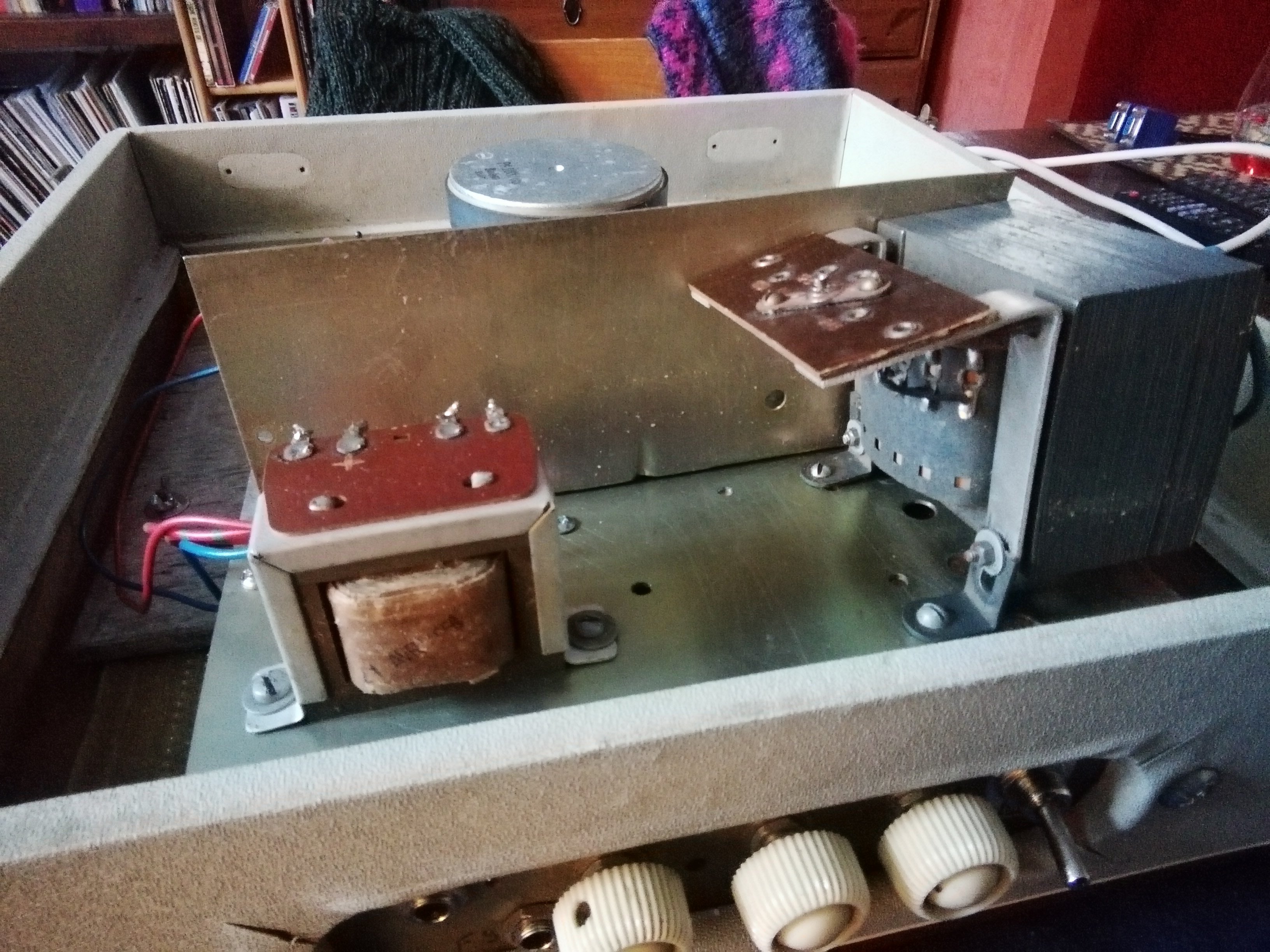

Si tu veux réutiliser le transfo d'alim tu peux lui mettre des capots de chez Etronic ! C'est ce que je fais en supprimant la plaque du sélecteur... T'en as aussi chez TAD mais plus cher...

https://www.etronic-parts.com/Transformateurs/Capot-pour-transfos:::35[...]a36c

_________________
Qu'est ce que j'avance vite dans mon boulot depuis que je ne vais plus sur backstage !
T'1 ! Arrêtez de citer systématiquement le post précédent ! Surtout s'il est plein de photos !

Recherche un vieux Magnatone série 2xx ou 4xx. Faire offre !
Haut
Alerter un moderateur
ChopSauce
Custom Cool utilisateur


Inscrit le: 08 May 14
Localisation: So Paris (F-91)

Génial ...

C'est à croire que tu lis dans mes pensées !

Alors supprimer la plaque de sélecteur, ça veut dire que je reporte les indications sur le carton et que je soude la connection, OK, mais

- 220 (tel quel) ou 245, par contre ...

La tension de chauffage est un peu faible (à 5.7V) mais la HT est pile à 270V - comme sur le schéma.

Si je branche sur 245, la tension de chauffage va remonter plus dans les clous, mais la HT serait à 300V environ.

C'est très admissible mais j'hésite.

Un avis ?
Haut
Alerter un moderateur
strat777
Custom Top utilisateur

Inscrit le: 25 Oct 07
Localisation: -

salut shop
tu a mesuré 5,7 v sans les tubes ?
si c'est le cas c'est pas génial car la tension vas encore chuter avec les tubes en place ...

dans tout les cas mon avis serais de privilégier le heater
pour la HT tu pourras toujours te demerder
Haut
Alerter un moderateur
ChopSauce
Custom Cool utilisateur


Inscrit le: 08 May 14
Localisation: So Paris (F-91)

Avec les lampes ...
(J'ai été assez joueur pour le démarrer, le temps de relever les tensions ... )

Mais je suis d'accord avec toi, d'autant plus que cet ampli fonctionne avec des tensions très modestes. Les lampes supportent plus.

NB - après réflexion - je crois que pour les premiers tests, je vais en rester à la config d'origine. C'est facile à changer, de toute façon.
Haut
Alerter un moderateur
ChopSauce
Custom Cool utilisateur


Inscrit le: 08 May 14
Localisation: So Paris (F-91)

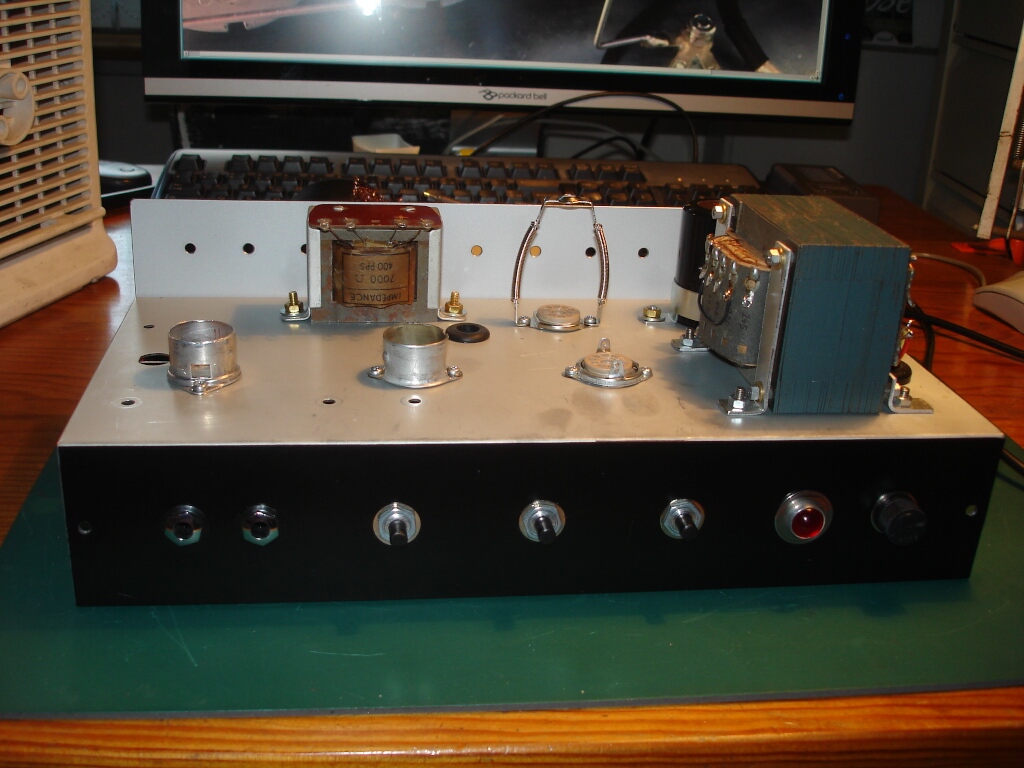

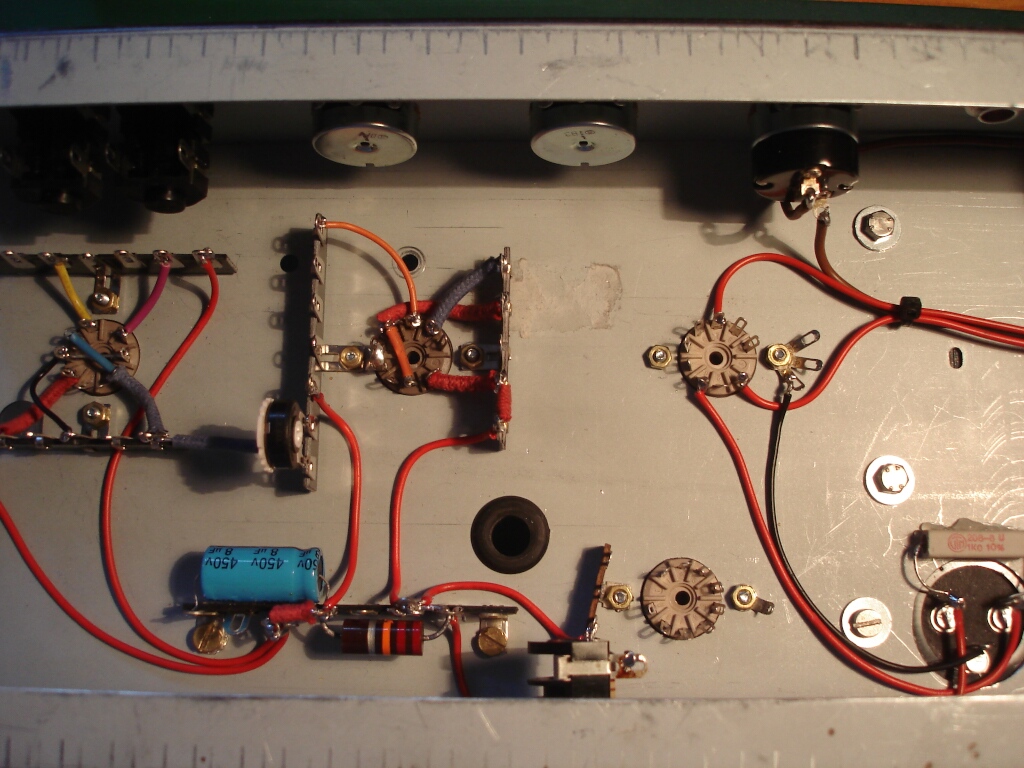

Je prévois un montage P2P. C'est pour un amateur d'ampli old'school ...
(mais pas bruyant, d'où utilisation de blindé, etc)
Haut
Alerter un moderateur
