Aide recâblage Stratocaster (Sélecteur)

• Rajako

• #1
• Publié par
  Rajako le 13 Janv 2021, 11:32

Bonjour,

j'ai besoin d'aide au niveau d'une stratocaster que j'ai récupéré (à rénover).
Je m'attaque au câblage, mais je n'ai jamais fait d'électronique sur une guitare, je suis un peu perdu au niveau de ce sélecteur.

Avez-vous un schéma le représentant ou expliquant le câblage complet ?

Merci d'avance !

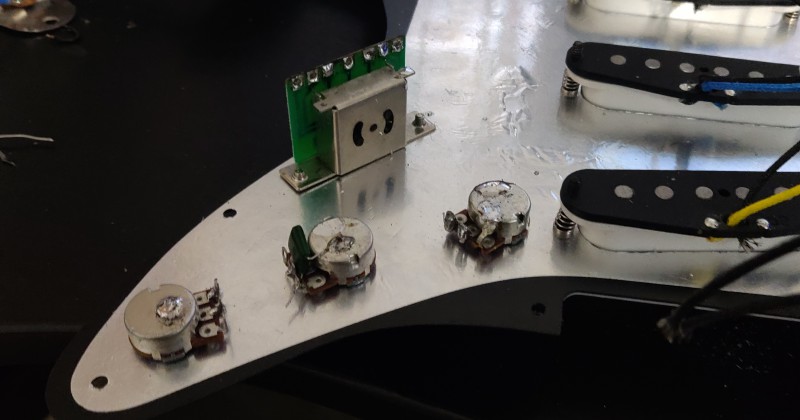

Les éléments

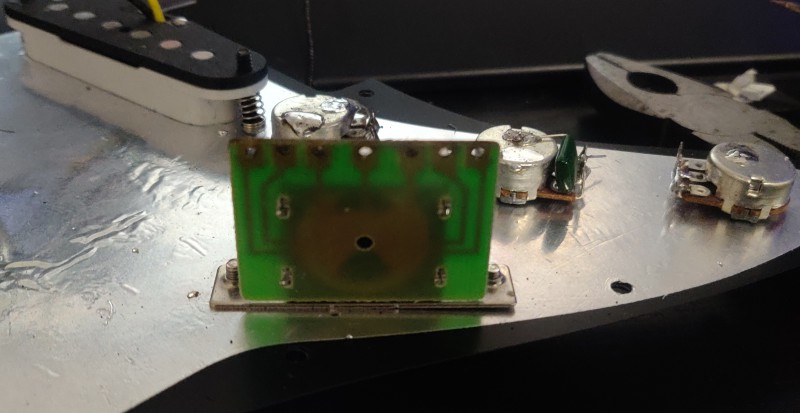

Le sélecteur

• Zoob
• Custom Ultra utilisateur

• #2
• Publié par
  Zoob le 13 Janv 2021, 12:43

https://www.seymourduncan.com/(...)grams

"Et c'est tout, terminé !"

• Rajako

• #3
• Publié par
  Rajako le 13 Janv 2021, 12:47

Zoob a écrit :

https://www.seymourduncan.com/resources/pickup/wiring-diagrams

Merci, je l'avais déjà vu, mais à quoi correspondent les broches du schéma à mon sélecteur ? Je n'ai que 7 trous

• The Trout
• Vintage Méga utilisateur

• #4
• Publié par
  The Trout le 13 Janv 2021, 13:00

https://guitarkitsblog.wordpre(...)ster/

“The type of cap is not as important as the value of the cap, for guitar. In an Amp, your cap type is much more important, as the signal is being passed through the cap all the time. In a guitar, you’re not hearing the cap itself, you’re hearing what the cap is impeding”. Lindy Fralin

1

• Zoob
• Custom Ultra utilisateur

• #5
• Publié par
  Zoob le 13 Janv 2021, 13:03

ton switch a combien de position , 3 ou 5 ?

"Et c'est tout, terminé !"

• Rajako

• #6
• Publié par
  Rajako le 13 Janv 2021, 13:17

Zoob a écrit :

ton switch a combien de position , 3 ou 5 ?

Il en a 5

• Zoob
• Custom Ultra utilisateur

• #7
• Publié par
  Zoob le 13 Janv 2021, 13:29

sur ton image on voit un fil soudé à la "carling" du switch, compte le comme la masse et essaye ..
tu soude, tu branche et tu tapote avec un tournevis ..
(sinon tu achètes un vrai switch, cette chinoiserie c'est pas top)

"Et c'est tout, terminé !"

1

• Rajako

• #8
• Publié par
  Rajako le 13 Janv 2021, 13:58

Zoob a écrit :

sur ton image on voit un fil soudé à la "carling" du switch, compte le comme la masse et essaye ..
tu soude, tu branche et tu tapote avec un tournevis ..
(sinon tu achètes un vrai switch, cette chinoiserie c'est pas top)

Je vais essayer ton idée
Et je vais surtout m'achter un vrai switch digne de ce nom ça sera pas plus mal

• PiPiRoSe
• Vintage Cool utilisateur

• #9
• Publié par
  PiPiRoSe le 15 Janv 2021, 11:45

dans un cas comme ca premier truc a faire a mon avis est de vérifier l existant par exemple mesurer les micros et potar et essayer de voir si le switch fonctionne bien pour pas avoir de gag. il faudra donc un multimètre.

I'm just an average man with an average life
I work from nine to five, hey, hell, I pay the price
All I want is to be left alone in my average home
But why do I always feel like I'm in the twilight zone and?

mon meilleur montage grâce au pcb d un ami :
https://www.casimages.com/u/pi(...)2817/

• Zoob
• Custom Ultra utilisateur

• #10
• Publié par
  Zoob le 16 Janv 2021, 15:36

cela dit avec un peu de recherche sur google tu trouveras sans aucun doute ton bonheur , va voir sur les sites qui vendent ce genre de switch genre ali

"Et c'est tout, terminé !"
