Une vidéo du pedalboard de Josh Smith m’a donné une idée de bricolage.
C’est un adepte des piles pour ses fuzz. Les puristes ne jurent à priori que par l’alimentation par pile non alkaline et certaine de mes fuzz comme ma Sunface en NKT275 n’a pas de plug DC.

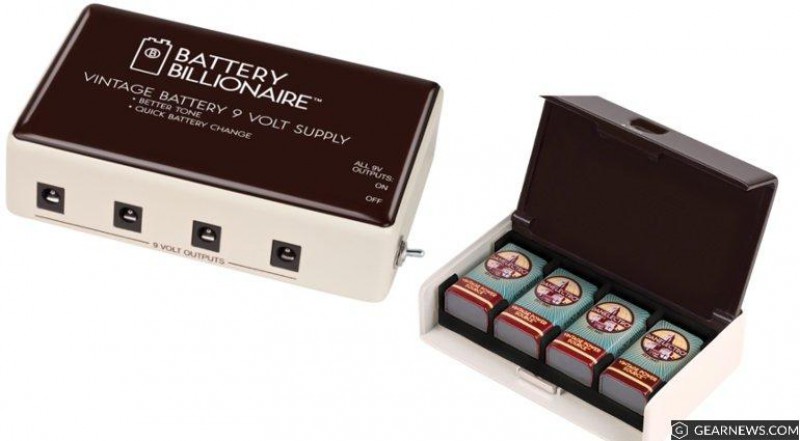

Il a un boitier danelectro battery billionnaire qui consiste en un support de 4 piles 9v pour alimenter ses fuzz. Normalement le boitier s’allume grâce à un switch a levier.
![]()
Le sien a été modifié avec un relay pour ne s’enclencher que quand son pedal board est sous tension. C'est a dire que quand le board n'est pas alimenté, le circuit entre les piles et la pédale est coupé.
C’est cette partie-là que je trouve astucieuse que je veux reproduire. En effet, le gros problème des fuzz, c’est que j’oublie toujours de débrancher le jack et donc je me retrouve avec des piles vides.
Là c’est la tristesse infinie… je pourrais refaire la même chose mais à 70€ le billionaire qui reste un simple support pour 4 piles, ça fait mal.
Voici donc le petit montage que je compte faire.
Je suis un débutant en électronique donc potentiellement ça ne marchera pas mais bon je vais essayer.
Je compte monter le tout dans un boitier 1590B. J’ai déjà le relay DPDT qui me reste d’un projet non mené à bien. C’est un relay 12v donc j’ai commandé un voltmètre 3 fils à 1€ chez les chinois alimenté également en 12v. Ça fera un affichage sympa sur la boite.
Il y aura un switch pour passer d’une pile à l’autre en cas d’usure.

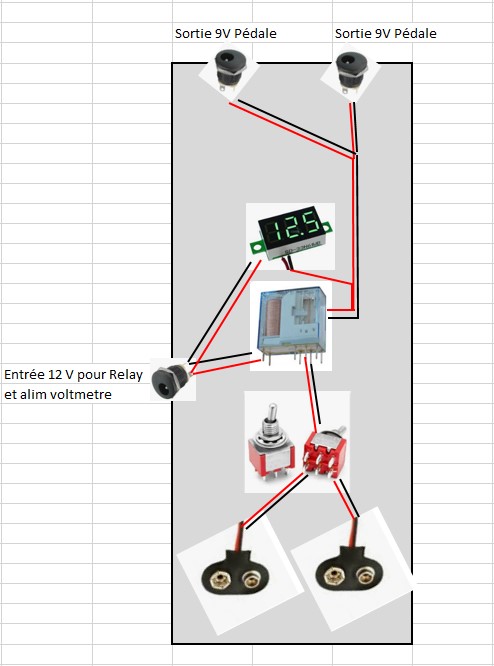

donc en gros, ça va donner ça :
![]()
Je vous tiendrai informé au fil de l'avancée.
Ça devrait couter dans les 20€ au final donc je pense que c'est une solution sympa.
Après si des spécialistes passent par là et me disent "Ah non, ça va pas du tout marcher" je suis à l'écoute
C’est un adepte des piles pour ses fuzz. Les puristes ne jurent à priori que par l’alimentation par pile non alkaline et certaine de mes fuzz comme ma Sunface en NKT275 n’a pas de plug DC.
Il a un boitier danelectro battery billionnaire qui consiste en un support de 4 piles 9v pour alimenter ses fuzz. Normalement le boitier s’allume grâce à un switch a levier.
Le sien a été modifié avec un relay pour ne s’enclencher que quand son pedal board est sous tension. C'est a dire que quand le board n'est pas alimenté, le circuit entre les piles et la pédale est coupé.
C’est cette partie-là que je trouve astucieuse que je veux reproduire. En effet, le gros problème des fuzz, c’est que j’oublie toujours de débrancher le jack et donc je me retrouve avec des piles vides.
Là c’est la tristesse infinie… je pourrais refaire la même chose mais à 70€ le billionaire qui reste un simple support pour 4 piles, ça fait mal.
Voici donc le petit montage que je compte faire.
Je suis un débutant en électronique donc potentiellement ça ne marchera pas mais bon je vais essayer.
Je compte monter le tout dans un boitier 1590B. J’ai déjà le relay DPDT qui me reste d’un projet non mené à bien. C’est un relay 12v donc j’ai commandé un voltmètre 3 fils à 1€ chez les chinois alimenté également en 12v. Ça fera un affichage sympa sur la boite.
Il y aura un switch pour passer d’une pile à l’autre en cas d’usure.
donc en gros, ça va donner ça :
Je vous tiendrai informé au fil de l'avancée.
Ça devrait couter dans les 20€ au final donc je pense que c'est une solution sympa.
Après si des spécialistes passent par là et me disent "Ah non, ça va pas du tout marcher" je suis à l'écoute
