Salut à tous !

Ayant commandé un Dumble ODS 50w chez un artisan, celui ci aura une boucle passive..

Or j'utilise pas mal la boucle pour mes effets, du coup je suis a la recherche d'un moyen de bufferiser tout ca.

J'ai vu le kit Dumbleator chez TubeTown que je comptais relier au secteur (200v mini, donc 220 c'est good )

Je suis assez fan du Kleinulator (Dumbleator mais en JFET) mais je ne trouve aucun schéma ...

Bref, je suis à la recherche d'experts pour me conseiller des boucles d'effets, et si possible de layout (je fabrique des pédales en perso donc pas de soucis, fer a souder tout ca j'ai )

Merci d'avance !
Soyez Réaliste, demandez l'impossible ...

Des tubes à tester ? Je peux faire ça pour vous !

https://www.guitariste.com/for(...).html
jack_vester
Euh, tu me fais un peu peur, là, Comas...
La boucle dumbleator s'alimente en continu!
Donc il te faudra soit intégrer ta boucle dans ton ampli et te brancher sur l'alim de celui-ci, ou il te faudra te faire une alim pour ton dumbleator.
Pour l'alim, tu prends ça un transfo et le kit PSU de tube town:
https://www.tube-town.net/ttst(...).html
https://www.tube-town.net/ttst(...).html

Le mieux serait vraiment de l'intégrer dans l'ampli!
Je suis en train d'en monter un dans un rocker 30...
Clone Friedman BE100, mais en 50W!!
https://www.guitariste.com/for(...).html
Mon clone Soldano!
https://www.guitariste.com/for(...)30536
PiPiRoSe
si c'est ça ton graal ta tout la :

https://www.tube-town.net/info(...)r.pdf

perso j aime bien les metroamp ss avec le return volume ,dans mes amp c'est vraiment super
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
comas
  • #4
  • Publié par
    comas
    le 30 Dec 16, 13:16
Pas de soucis, quand je disais secteur c'était évidemment avec une alim, c'est un abus de langage de ma part

L'artisan me propose d'intégrer un dumbleator complet pour 300€... Je pense partir sur ça.

Mais j'aurai kiffé avoir un kleinulator... Dumbleator mais jfet en 9v... Mais ceriatone refuse de donner le layout, et ça coûte 250€ à faire venir....
Soyez Réaliste, demandez l'impossible ...

Des tubes à tester ? Je peux faire ça pour vous !

https://www.guitariste.com/for(...).html
PiPiRoSe
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
comas
  • #6
  • Publié par
    comas
    le 30 Dec 16, 13:40
PiPiRoSe a écrit :
http://ceriatoneforum.com/overtone/kleinulator-update/?action=dlattach;attach=618


Trop habitué aux plaque à bande ou pcb, je suis pas assez calé pour les turrets, après si quelqu'un se sent de me le faire ^^
Soyez Réaliste, demandez l'impossible ...

Des tubes à tester ? Je peux faire ça pour vous !

https://www.guitariste.com/for(...).html
PiPiRoSe
si c'est trop complexe pour toi , ton artisan vas te faire ça pour pas chère normalement
sinon change de crèmerie
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
shaolintao
PiPiRoSe a écrit :
si c'est trop complexe pour toi , ton artisan vas te faire ça pour pas chère normalement
sinon change de crèmerie

Bon anniversaire jeunot
"Luke, quand je ne serai plus, le dernier des jedi tu seras."
"If it’s too loud, you’re too old !"Bill bokey

Fabrication de mon 4x12 marshall 1982B :
https://www.guitariste.com/for(...).html
Fabrication de mon JMP2204 :
https://www.guitariste.com/for(...).html
PiPiRoSe
merci shaolintao c'est vraiment très sympa
ça passe ça passe
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
awai
  • #10
  • Publié par
    awai
    le 02 Jan 17, 09:50
comas a écrit :
L'artisan me propose d'intégrer un dumbleator complet pour 300€... Je pense partir sur ça.

Ça me semble être la meilleure option
Tu peux aussi lorgner du côté des petits kits proposés par Tube-Town,soit à FET haute tension, soit à tube
A-wai Amplification : http://www.a-wai.com
oldamp
elle est très bien cette boucle Tubetown ! et pas chère !
rocknrott
J'ai essayé de l'intégrer à mon g5...je n'avais pas de son.
Du coup je l'ai virée en attendant de trouver où la placer.

Je l'avais mise à la place de la boucle traditionnelle du g5...
transactions, entre autres, réalisées avec:
Tchoun ,Koraito, FXmen974, Hendzep, Bluesbreaker, Jakhal, Ihshan, Baptistus, Zakk Cantrell, Gobnew, Davidas94, Xutos77, Bilsteen, Sansystem, Golgot_vr, La Benouze, Vickyland, Marcfz169, Nicosonic, Jaybea, Nighttrain,Sebaston...et j'en passe
comas
  • #13
  • Publié par
    comas
    le 14 Jan 17, 18:54
awai a écrit :
comas a écrit :
L'artisan me propose d'intégrer un dumbleator complet pour 300€... Je pense partir sur ça.

Ça me semble être la meilleure option
Tu peux aussi lorgner du côté des petits kits proposés par Tube-Town,soit à FET haute tension, soit à tube


Et si je voulais l'alimenter en externe, il faudrait que je prenne quoi comme transfo ?

(Je le ferai faire par un artisan, soyez rassuré )
Soyez Réaliste, demandez l'impossible ...

Des tubes à tester ? Je peux faire ça pour vous !

https://www.guitariste.com/for(...).html
PiPiRoSe

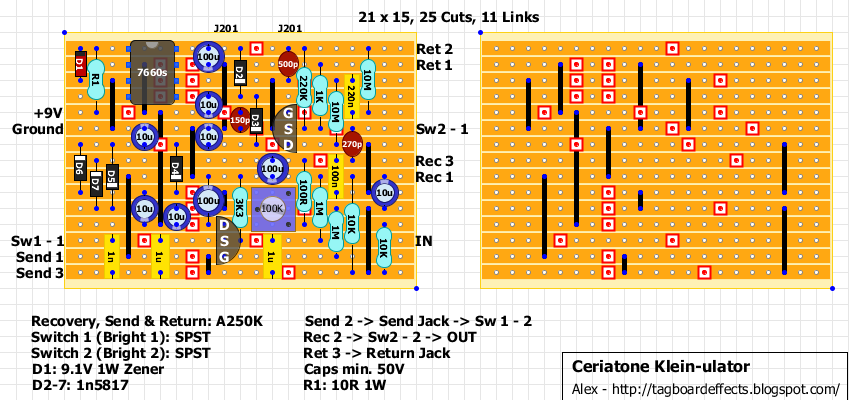

regarde ici :
https://3.bp.blogspot.com/-GIF(...)r.png

ya plus qua
