Câblage plaque Road Worn sur Strat

Djits
  • #1
  • Publié par
    Djits
    le 16 Jan 17, 14:44
Hello,

Profitant d'une affaire que je trouvais sympa, je me suis procuré une plaque complète de Strat Road Worn avec ses 3 micros Tex Mex, histoire d'upgrader à pas cher ma MIM de 1996.

Seulement voilà, je n'ai jamais jamais fait ça et je me retrouve avec 3 fils à ressouder :


Quelqu'un sait où trouver des schémas de soudage svp ?
Guitariste dans "La Drache", post-rock de Bordeaux
> https://ladrache.bandcamp.com
> https://www.facebook.com/ladra(...)icial
geogeo68
Pas besoin de schéma

Tu soudes un des deux fils noirs (le plus long) sur le peigne qui maintient les ressorts du trémolo .

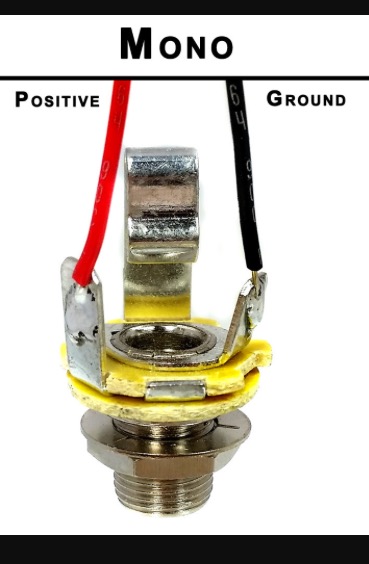

L'autre noir va sur la masse (ground/sleeve) de la prise jack
Et le blanc sur le point chaud de la prise jack (positive/tip)

Jack mono


J'avais des TexMex sur ma strat pendant des années,
ils sont très sympas ces micros surtout comparé a ceux des MIM std
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
PiPiRoSe
ya de belles boucles de masse dans ta photo tant qua faire refait ça propre
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
PiPiRoSe
le plus simple serait de retirer le scotch conducteur
et laisser le cablage tel que , les soudure ont pas l air mal ^^
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
PiPiRoSe
oui
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
oldamp
  • #9
  • Publié par
    oldamp
    le 18 Jan 17, 12:44
Heuuuu ! ce scotch alu, c'est pas le blindage de la cavité ? il doit y en avoir aussi dans la cavité et celui du pickgard ferme la "cage de Faraday"...
PiPiRoSe
c'est une plaque de recup ou pas cher pour faire un upgrade si j ai bien suivi
c'est toi le farfadet oldamp
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
Djits
  • #11
  • Publié par
    Djits
    le 18 Jan 17, 14:02
PiPiRoSe a écrit :
c'est une plaque de recup ou pas cher pour faire un upgrade si j ai bien suivi
c'est toi le farfadet oldamp


C'est la plaque entière que j'ai achetée, avec les micros Tex Mex. C'est donc la plaque Road Worn j'imagine. Je vais peut-être garder la mienne, c'est une trois-plis alors que celle-là est une simple.
Guitariste dans "La Drache", post-rock de Bordeaux
> https://ladrache.bandcamp.com
> https://www.facebook.com/ladra(...)icial
geogeo68
Oui c'est plus joli les 3 plis je trouve aussi

J'ai jamais trop compris pourquoi ils mettent ce scotch alu ça n'a aucun intérêt du moment où les cavités ne sont pas blindées.

Le seul intérêt c'est de faire office de conducteur entre les potards mais vu qu'ils sont connectés par les capots aucun interêt

Sinon Djits regarde sur le site guitarn'blues si tu t'inscris à leur newsletter tu recevras gratuitement un super tuto de câblage sous PDF
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
Djits
  • #14
  • Publié par
    Djits
    le 28 Jan 17, 14:57

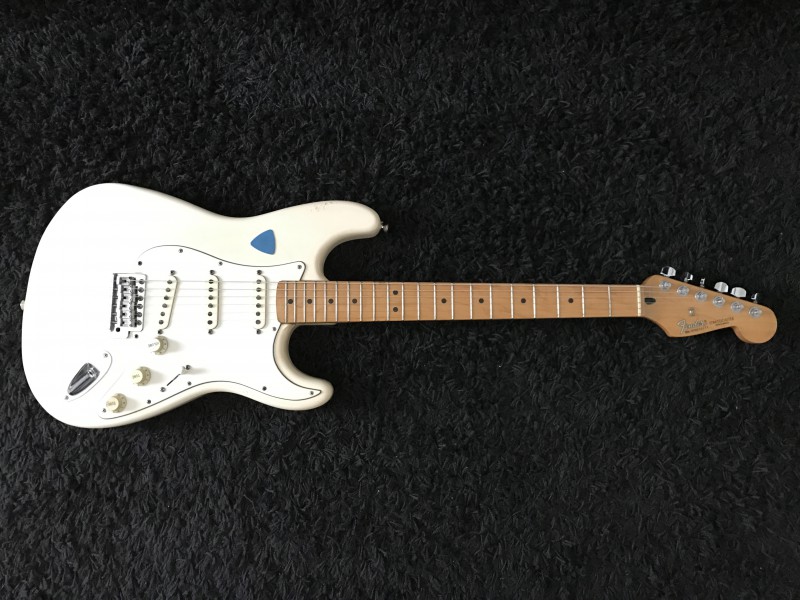

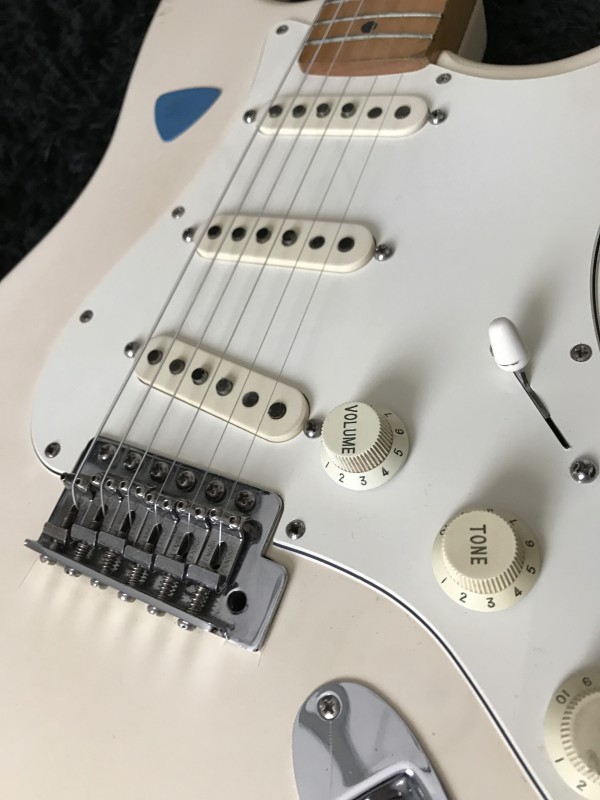

Voilà la bête recâblée, j'ai donc gardé mon ancienne plaque 3 plis que je trouvais plus jolie. Je suis vraiment content, ça sonne bien, plus claquant, plus de présence, plus dynamique, bref ça a remis un coup de fouet à ma vieille


Guitariste dans "La Drache", post-rock de Bordeaux
> https://ladrache.bandcamp.com
> https://www.facebook.com/ladra(...)icial
geogeo68


Comme dit les tex Mex sont de supers micros
Ils sonnent vraiment bien

Et On trouve des sets à 60€ d'occase !
