Cablage Strat HSS connecteur Jack

  • Publié dans guitare
Auteur Message
Guitar_Junkie
Custom Méga utilisateur


Inscrit le: 14 Aug 05
Localisation: Belgique

Salut tout le monde.

J'ai une petite question concernant le cablage du connecteur jack sur une Strat HSS. Je viens d'ouvrir le connecteur et je me suis rendu compte qu'il y a un deuxième cable noir mais non connecté.

Est-ce que ce cable est déconnecté et est-ce que je dois le mettre au même endroit que le noir qui est déjà cablé ?

Merci d'avance

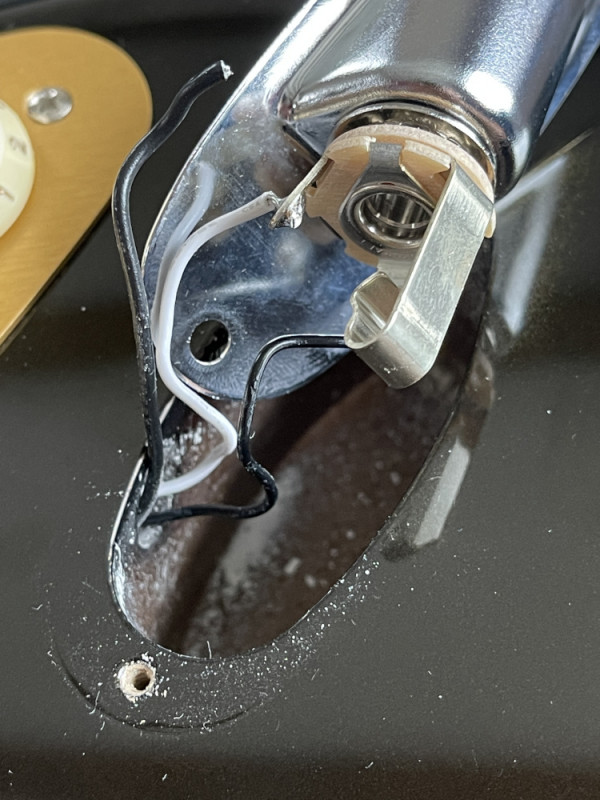

Voici une photo:



Strat HSS Connecteur Jack
Haut
Alerter un moderateur
Fenson66
Vintage Méga utilisateur


Inscrit le: 24 Feb 10
Localisation: In The Hell of 62

Salut !

C'est pas commun.
Faudrait déjà savoir à quoi il est relié à l'intérieur, s'il est relié à quelque chose.

S'il était soudé au même endroit que l'autre fil noir, tu devrais voir la trace d'une rupture au niveau de la soudure.

_________________
L'être humain est capable du meilleur comme du pire, mais c'est vraiment dans le pire qu'il est le meilleur !

https://www.guitariste.com/forums/achat-vente-echange,mes-ventes-micro[...]6998
Haut
Alerter un moderateur
Guitar_Junkie
Custom Méga utilisateur


Inscrit le: 14 Aug 05
Localisation: Belgique

C'est probablement relié à l'intérieur sinon je ne vois pas pourquoi il serait là.

Noir, je ne vois qu'une masse normalement, je pense qu'il devrait être connecté au même endroit que l'autre.

Il vient probablement du Humbucker, car sur une SSS, il n'y a que 2 cables, un blanc et un noir qui arrivent au connecteur jack.
Haut
Alerter un moderateur
The Trout
Vintage Méga utilisateur


Inscrit le: 18 Nov 08
Localisation: Clairement-Ferrand

Guitar_Junkie a écrit :
car sur une SSS, il n'y a que 2 cables, un blanc et un noir qui arrivent au connecteur jack.


Sur une HSS aussi, ainsi que sur une HH, une HSH et même sur la silhouette HSSH de Steve Morse

Ce sont en général les circuits actifs qui utilisent 3 fils, dont un pour la pile mais la prise jack devrait être une TRS et c'est pas le cas de la tienne donc je ne vois pas.
Si ta guitare fonctionne sans problème, met une morceau de scotch pour isoler ce fil et oublie-le

_________________
“The type of cap is not as important as the value of the cap, for guitar. In an Amp, your cap type is much more important, as the signal is being passed through the cap all the time. In a guitar, you’re not hearing the cap itself, you’re hearing what the cap is impeding”. Lindy Fralin
Haut
Alerter un moderateur
Fenson66
Vintage Méga utilisateur


Inscrit le: 24 Feb 10
Localisation: In The Hell of 62

Citation:
Il vient probablement du Humbucker, car sur une SSS, il n'y a que 2 cables, un blanc et un noir qui arrivent au connecteur jack.


C'est pas la question de la config micro. Un HB comme un S n'a qu'une mise à la masse, et les liaisons se font sur les potards.
En temps normal, le fil blanc est le point chaud qui vient de la patte du potard de volume et le fil noir la masse soudée au dos du même potard.

C'est certainement un fil de masse (issu d'une mise à la masse qui n'a pas été faite au dos d'un potard) et qui doit être soudé avec l'autre fil noir, mais y'a pas à tergiverser deux heures, si tu veux être sur tu regardes sous le pickguard.

_________________
L'être humain est capable du meilleur comme du pire, mais c'est vraiment dans le pire qu'il est le meilleur !

https://www.guitariste.com/forums/achat-vente-echange,mes-ventes-micro[...]6998
Haut
Alerter un moderateur
Guitar_Junkie
Custom Méga utilisateur


Inscrit le: 14 Aug 05
Localisation: Belgique

Oui je vais regarder en dessous à l'occas, en attendant je vais l'isoler.

La strat a un Push Pull, mais je pense pas que ça chance quoi que ce soit ?
Haut
Alerter un moderateur
The Trout
Vintage Méga utilisateur


Inscrit le: 18 Nov 08
Localisation: Clairement-Ferrand

Si c'est un push pull pour splitter le humbucker non, c'est pas lié au fil noir.

_________________
“The type of cap is not as important as the value of the cap, for guitar. In an Amp, your cap type is much more important, as the signal is being passed through the cap all the time. In a guitar, you’re not hearing the cap itself, you’re hearing what the cap is impeding”. Lindy Fralin
Haut
Alerter un moderateur
corto30
Custom Top utilisateur

Inscrit le: 03 Oct 17
Localisation: 4ème coin de l'hexagone

Déjà vu : fil de masse du chevalet connecté directement au jack, peut etre pas d'origine mais ça facilite le démontage de la plaque.

_________________
Nutrisco et Extinguo
Haut
Alerter un moderateur
Guitar_Junkie
Custom Méga utilisateur


Inscrit le: 14 Aug 05
Localisation: Belgique

Voilà j'ai eu la réponse d'un contact de chez Fender avec le diagram qui va avec. Le cable doit être soudé au même endroit que l'autre noir, rien de plus.
