Changement pickguard

Salut à tous ,

Je suis nouveau sur le forum , débutant en guitare électrique 🎸

J’ai commandé un nouveau pickguard pour ma Squier Stratocaster , les micros sont montés en HSS.

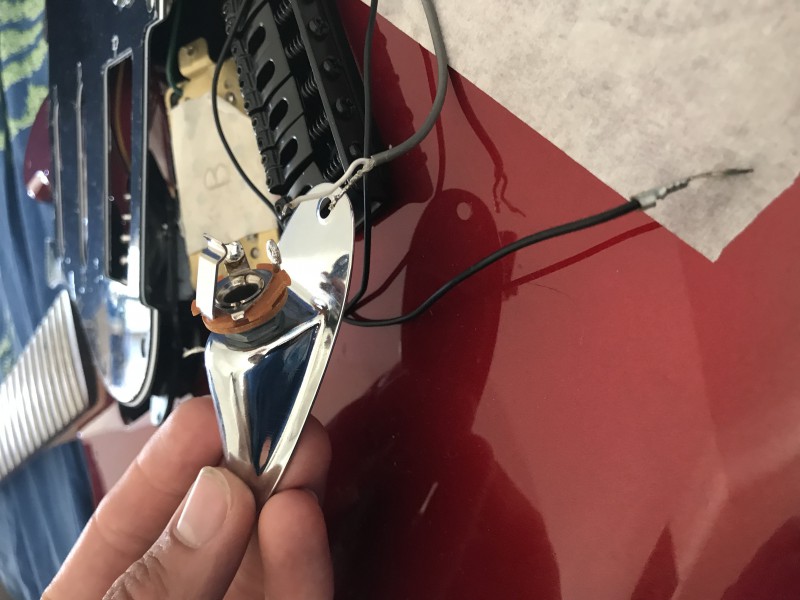

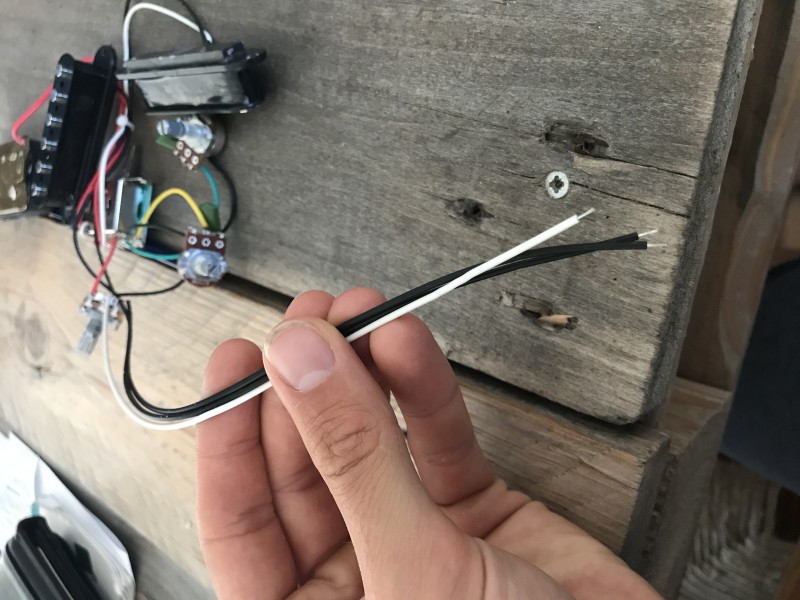

Avec le nouveau pickguard j’ai également les nouveaux micros d’installes dessus. Le soucis c’est que je ne m’y connais pas du tout en électricité mais j’ai remarqué que sur l’ancien pickguard il y’avait un câble qui se sépare en 2 qui se connecte à la prise Jack , mais sur l’installation du nouveau je n’ai qu’un seul câble visiblement et il n’est pas tressé donc je ne peux pas le séparer en 2 .

Pouvez vous m’indiquer comment je dois brancher ces nouveaux micros svp?

Bonne journée à vous !

Nath




[/img]

Salut : le câble original a un conducteur gaîné qui correspond au signal, entouré d'une tresse qui est la masse. Repère bien les contacts de l'embase jack correspondants.
Le signal est celui qui touche la pointe au bout du jack mâle et la masse l'autre contact.
Côté pickguard, la masse est reliée aux capots des potards, le signal vient de la patte milieu du potard de volume.

Salut Zeman,
Merci beaucoup pour ton aide !
Je regarde ça demain et je te redis si j’ai réussi

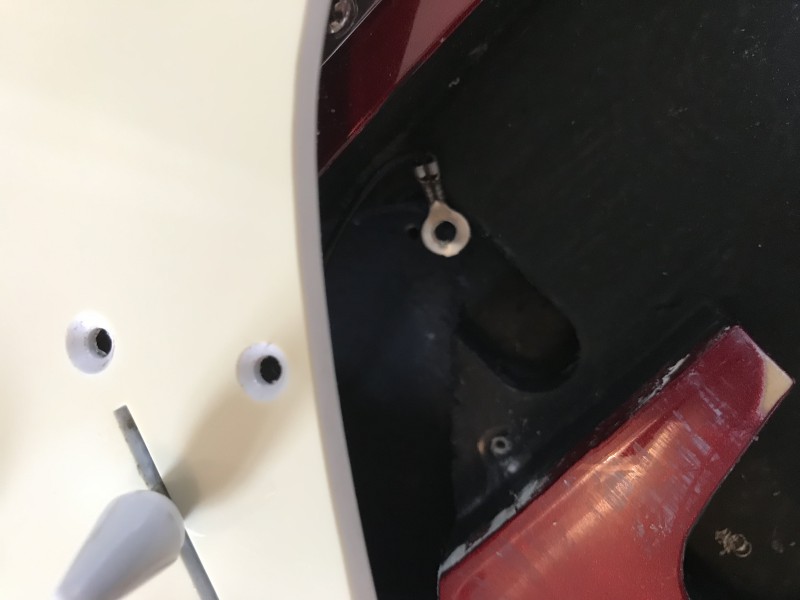

J’ai une autre question : c’est à propos de cette pièce : (image ci-dessous)
Je l’ai sur l’installation de l’ancien pickguard mais pas sur celle du nouveau.
J’ai vu que je dois faire passer la masse à l’arrière de la guitare sous la plaque de trémolo mais je ne sais plus à quoi correspond cette petite pièce ?

En tout cas merci de ton aide !


[/img]

c'est probablement pour mettre quelque chose à la masse, oui. Il y a quoi à l'autre bout du fil ?

Re Zeman,

J’ai essayé de prendre une photo de d’ensemble pour que tu puisses voir au mieux .

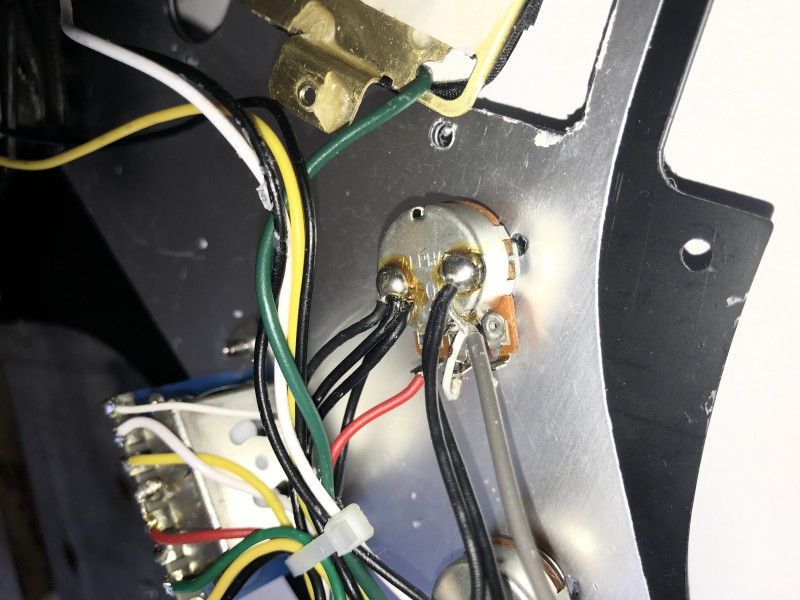

Les 4 fils sont tous reliés au même potentiomètre , celui au plus près du Humbucker.

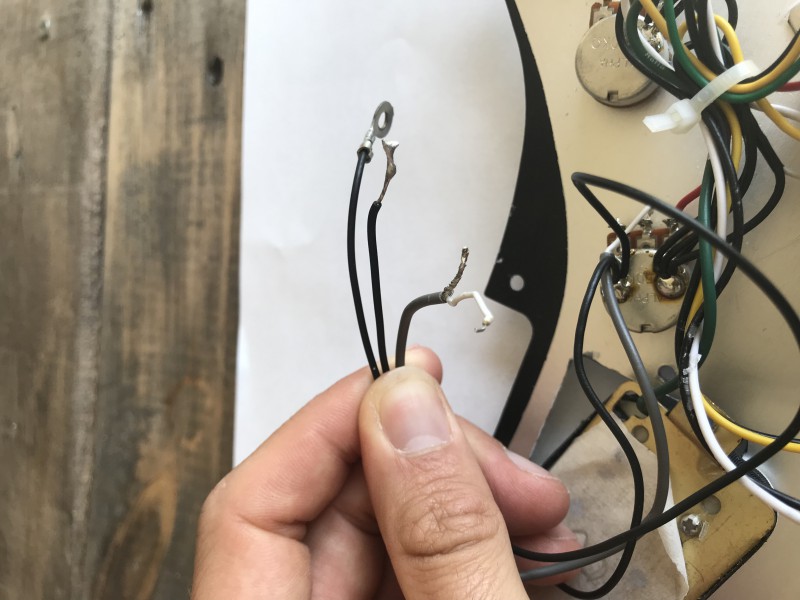

Le fil gris est composé de 2 fils , un dénudé argenté et un blanc , le blanc est relié à la patte du milieu du potentiomètre et le dénudé est soudé en haut du potentiomètre . Le fil de masse ainsi que le fil avec le petit anneau au bout ( gainés en noir tous les 2) sont soudés en haut du potentiomètre également avec le fil argenté .

Le fil argenté sans gaine est ce que j'appelais "la tresse" dans mon message, donc à souder à la patte qui touche l'anneau du jack.
Le blanc est le signal, donc à souder à la patte qui touche la pointe du jack.
Les deux autres fils sont pour mettre n'importe quoi d'autre à la masse.
Le blindage du pickguard, la carcasse du sélecteur ... y sont a priori déjà reliés puisque c'est une plaque prête à monter.
L'un servira pour mettre le chevalet à la masse. Je ne vois pas ce qu'on peut relier d'autre à la masse, donc isole celui en trop d'un coup d'adhésif pour qu'il n'aille pas chahuter le signal et ça devrait être bon.
