Chassis pour Vox AC15 head

Hello,

j'ai recupere tout le bloc chassis d'un combo vox AC15, je souhaite le passer en format tete

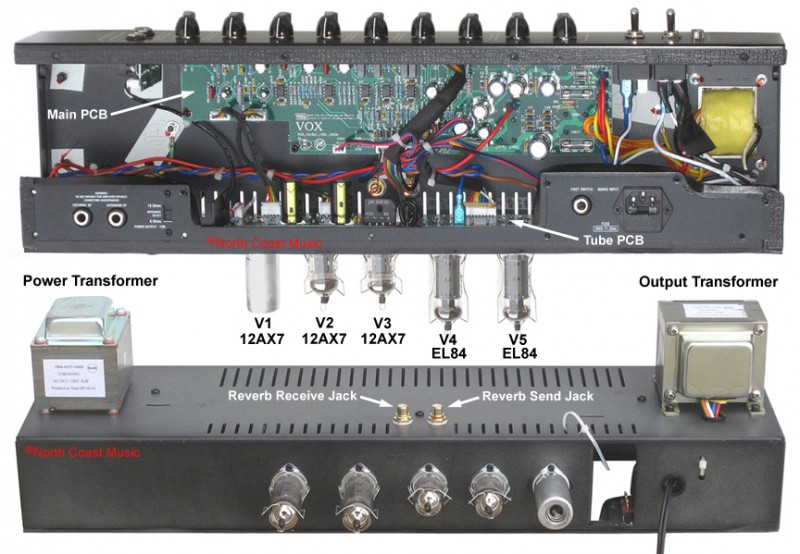

Mon probleme est que la dispositon general est tout en auteur/vertical, j'aurais aime trouver un chassis adaptable qui permette d'avoir les tubes en perpendiculaire par rapport a la plaque de facade qui gere les potards.
L'idee serait d'avoir les potards en facade et on verrais les tubes bien debout derriere ces potards, un peu comme les tetes H&K (je compte faire le style de facade en plexi transparent)

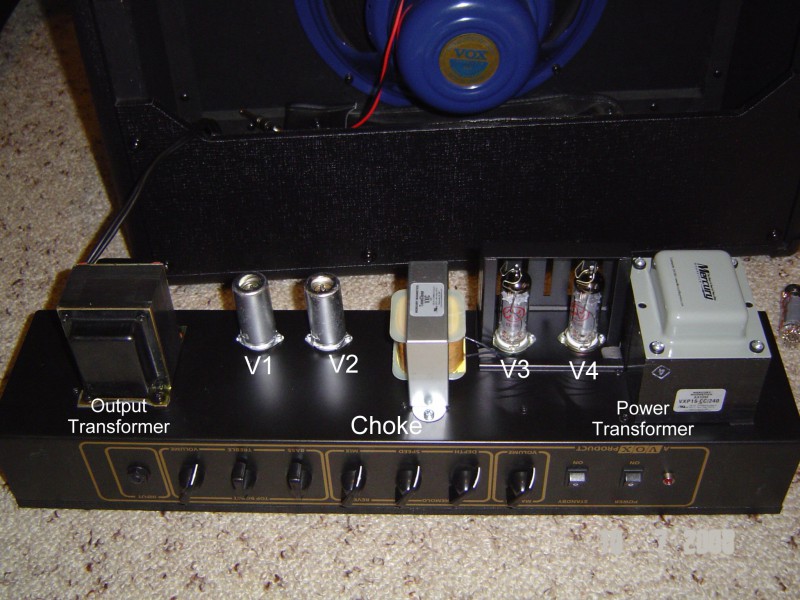

Une idee de comment faire cela ou si des kit chassis vierge existent, en conservant le meme nombre de potards (l'illustration ci dessous "Future disposition" ne montre qu'un nombre limite de potards?
Merci

Il faut tournée le PCB des tubes ou tout recâbler en mettant les socles des tubes sur le dessus, ici un exemple

https://www.guitariste.com/for(...).html

Ah super merci!
j'avais lu le tuto de Geogeo68 a sa parution, je l'avais oublie (l'age surement...)
si je tourne le PCB des tubes, la chaleur degagee ne risque pas de poser pb au niveau du Main PCB?

Est ce que je dois prevoir a l'arriere de la tete un ventilo d'extraction style ventilateur de PC qui pourrait aider et peut etre le cabler sur un point existant de la tete pour le jus?

Non ce qui m’embête le plus,en cogitant ton affaire.....est le 6.3V,car celui ci ,doit être évité de passer par endroit du pcb = buzz,ensuite ,il y a la thermique,effectivement rehaussement 5mm du pcb,attention en cas de maintenance ,ca sera pas marrant ...tes fils seront en dessous ,fil trop longs,amènent problème de rémanence ,il serait préférable que tu parte en PTP,le refaire sans pcb ,ca en vaudrait plus la peine ,que de foiré ton temps de travail ,buzz apparent, tu ne pourras pas déceler d'ou vient le problème ...perte de temps et d'argent

Pourrais tu detailler un chouilla ce que tu entends par
"le 6.3V,car celui ci ,doit être évité de passer par endroit du pcb = buzz,ensuite ,il y a la thermique,effectivement rehaussement 5mm du pcb,"

Merci

de base le 6.3V doit être torsadé ,mais si possible le passer le moins possible sous le pcb ,c'est pour cela également qu'il serait préférable de le reconstruire en ptp = point par point ,virer le pcb,chose vécu refait

MErci je vais voir la meilleur solution

bonjour,
intéressant ton projet ! faut voir l'objectif final et les moyens que tu veux/peux mettre pour l'atteindre.
si j'avais à faire cette modif avec mes petits moyens je pense que :
je depose le main pcb et les cinch de la reverb
je dispose le châssis à la verticale, tubes en haut
je récupère un châssis d'ampli à transistors à pas cher
je le fixe à plat contre le chassis d'origine, entre les transfos
je fixe le main pcb dedans, les inter et p'tet les cinch de la verb
je connecte tout ça... et je braaanche
et j'attaque ensuite la déco, les p'tites led bleues HK...

Tu lis dans mes pensees avec mes petits moyens aussi
juste aussi comment trouver une facade comme celle de l'AC15 pour avoir l'identification des potards? que ce soit une plaque metal ou un "sticker" a coller sur la platine qui recevra les boutons

pour la facade .
soit une plaque plexi genre plaque de toubib texte doré sur fond noir, les boites qui font les étiquettes doivent te faire ça pour pas cher, faut leur fournir un fichier pdf ou photoshop
si tu veux que ça ressemble à un tubemeister c'est un peu plus compliqué, c'est une plaque de plexi gravée avec un ruban de leds sur la tranche, tout ce qui est gravé apparait lumineux. les boites qui font les étiquettes plastique bi-couche peuvent te graver ce que tu veux.. tu peux même graver à la dremel mais faut être précis ...
sur les tubemeister les boutons des potars sont encastrés dans la plaque, ça les éclaire par le pourtour, les boutons style vox me semblent pas bien adaptés à ce genre de montage.

Pour des plaques gravée tip top, tu commandes chez Tubetown !

https://www.tube-town.net/ttst(...).html

faut juste faire un beau dessin en vectoriel ! Perso j'utilise Inkscape.

merci pour votre participation et vos feedback
la plaque je ferais simple pour garder au plus pres le style du vox AC15 (pas de gravure, ni potards en retrait,...moyen de base de mon cote)
Pour le dessin vectoriel c'est pas gagne, ca va me changer de Paint

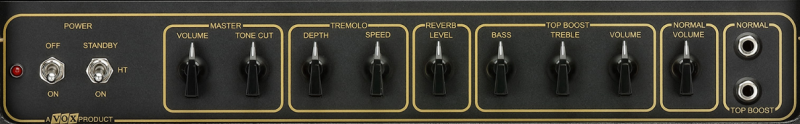

une facade dans ce genre ?

@oldamp :
sympa ce site, y'a même des switch à levier court pas faciles à trouver

tu en profites pour virer le pcb qui soutient les support de tube et mettre des vrais supports de tube vissés au chassis ! il faudra recabler un peu la partie puissance
