Gilmour mod + tap coil. HELP !!!!

Salut à tous,

Je me suis lancé dans une customisation sur une Strat en essayant de faire cohabiter 2 idées :

- un micro chevalet en tap (une bobine avec deux longueurs différentes pour deux niveaux de sortie différents)

et

- un "Gilmour mod" pour pouvoir avoir le micro manche et le micro chevalet ensemble (comme sur une telecaster)

J'ai trouvé des schémas pour chacune des idées et j'ai simplement décider de réaliser les 2 en même temps.

Je suis parti du circuit déjà existant (câblage classique) et j'ai ajouté deux switch SPDT ON-ON (je n'avais pas de switchs à 3 broches sous la main donc j'ai utilisé des 6 broches).

Malheureusement, une fois le montage réalisé, je me retrouve avec le bouton de tonalité du bas qui est devenu un volume pour mon micro chevalet. Et ce même micro chevalet sonne tout sourd...

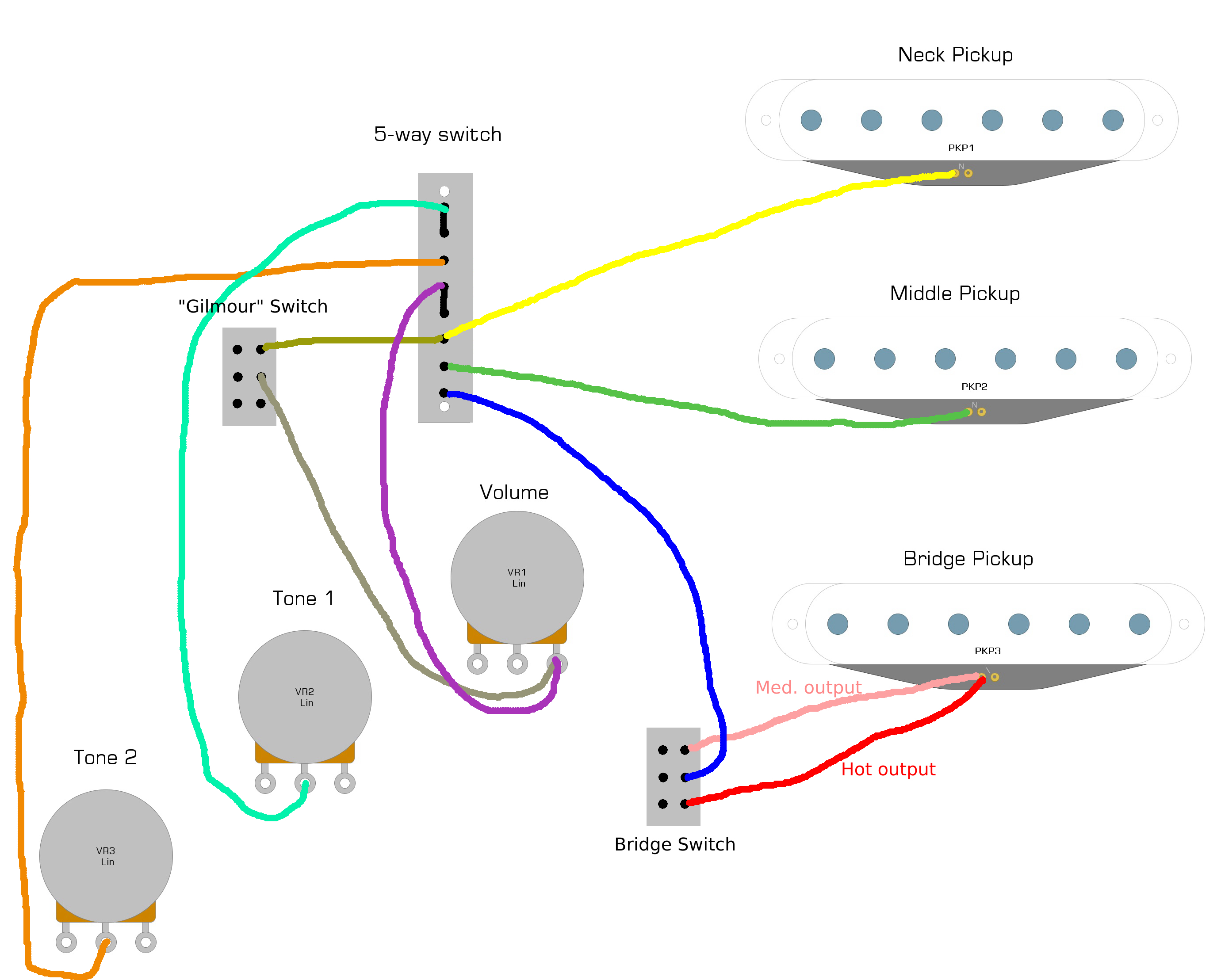

Pourtant, j'ai vérifié et revérifié, j'ai tout soudé comme sur le schéma suivant :

(Pour plus de clarté, je n'ai indiqué que ce que j'ai modifié, et comme je n'ai pas de problème de masse, je n'ai pas indiqué les masses non plus)


Vous voyez quelque chose qui expliquerait le problème ?

Justement, c'est pas clair, comment sait-on que l'ensemble est correctement câblé ?
Là quand je vois ton schéma je me dis déjà que le volume est mal câblé (vu du dessous comme habituellement représenté sur les schémas, la patte de droite est à la masse, la gauche est l'entrée et la milieu la sortie) et je me demande où sont les condensateurs de tonalité (et je dis bien "les" car de la façon dont tu indiques le câblage c'est qu'ils en ont un chacun)...

Merci pour ta réponse. En effet, je me rends compte que ça pourrait être plus clair!
Au niveau du volume, je l’ai indiqué vu du dessus donc j’aurais dû le placer de l’autre côté. My bad !
Pour le reste du câblage, je vais donc compléter le schéma. Mais, comme je l’avais indiqué, je suis parti du câblage déjà existant et fonctionnel. Donc a priori, je me dis qu’il n’y a pas d’erreur de ce côté-là puisque tout marchait normalement…

ta un plan lisible ici pour aider : https://sixstringsupplies.co.u(...)agram

Merci. Oui c’est celui que j’ai utilisé pour la partie “Gilmour”.
J’ai ensuite simplement ajouté un switch entre le micro chevalet et le sélecteur pour choisir le niveau de sortie du micro.

dans ce cas cable comme l exemple car c est pas le cas sur ton dessin
et pour moi le plan que je t est mis en lien est plus simple a lire enfin pour moi ^^
