[Help] Changer un jack

Entre le prix du circuit et les frais de port, ça fait quand même 45 euros, soit la moitié du prix d'achat de l'ampli

Après si vous connaissez un fournisseur français, je suis preneur, car j'ai beau cherché j'ai bien l'impression qu'il n'y a que TAD.

Bref, je vous dirai ce qu'il en est

j'oserais dire que pour deux résistances et deux condos, c'est possible de tout refaire en point à point, avec le diagramme du circuit ... mais il y a les petits connecteurs qui ne seront pas faciles à raccorder.

quelle aventure ce jack !
- les deux fils c'était pas gênant.. !
- tu les a enlevés à la disqueuse ou la pince coupante ???
- y'a pas de résistance F86, c'est FB6 une ferrite de filtration des parasites. y'a moyen de s'en passer à mon avis, pour ça faut revoir le cablage et y'aurai deux possibilités : elle est sur la voie gauche du casque (pointe du jack) la voie qui va dans l'ampli de puissance quand le casque est débranché . en l' inversant avec la voie droite si y'a des parasites ils n'iront que dans le casque. l'autre possibilité c'est de relier la voie droite sur l'anneau ET sur la pointe du jack (fil e sur les contacts 1 et 4 du mini jack) au prix probable d'une perte de volume dans le casque.
- zeman c'est vrai qu'on peut simplifier le schéma ça demande quelques calculs
- au prix de la carte y'a même des 30 watts d'occasion ..

Les frais de port sont très élevés pour une si petite babiole.

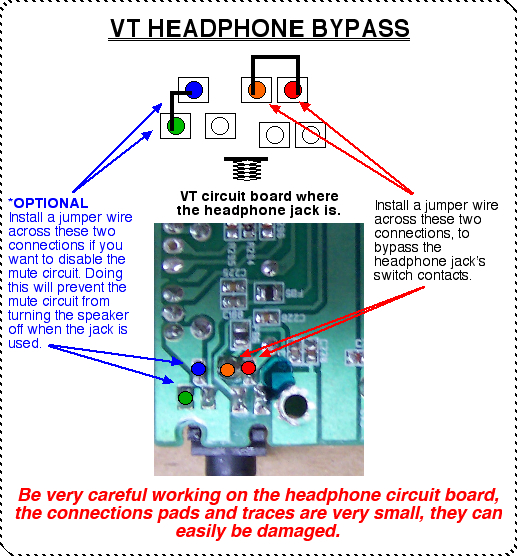

Tiens, en fouillant je suis tombé sur ça :




Si jamais ...

Bonjour tout le monde,

Déjà, encore merci de vous être accrochés malgré les rebondissements !

J'ai reçu la pièce, l'ai posée, et tout refonctionne .

Merci et à bientôt !

Donc je n'avais pas donné un trop mauvais conseil le 12/10 !

c'est sur faut un peu d'entraînement pour bricoler ces cartes, surtout les connecteurs avec leurs pattes crochues ils sont pas faciles à dessouder.. malheureusement les constructeurs les soudent de plus en plus sur la carte principale du coup c'est pas facile à depanner.
tant mieux si ça marche, c'est quand même solide... avec tes essais au hasard il a résisté
et il te reste la vieille carte pour t'entrainer à dessouder les cms
