Bonjour.

J’ai acheté un kit EMG 81/85 avec les potentiomètres et capa, jack, Killswitch... et n’ayant pas le schéma, je souhaiterais savoir si ce schéma est compatible pour les emg.


https://www.google.fr/search?q(...)h=454

C’est le 6eme schéma, celui des Blackout 2 volumes 2 tones 3 ways
Est-ce qu’il y a des choses à modifier pour des EMG car sur ce schéma c’est des seymour duncan.
J’ai 2 volumes et 2 tones.
Mesa Boogie / Engl /NOS amp / EVH 5150 III /MusicMan / Esp / Gibson /Solar
Invité
Ton image;

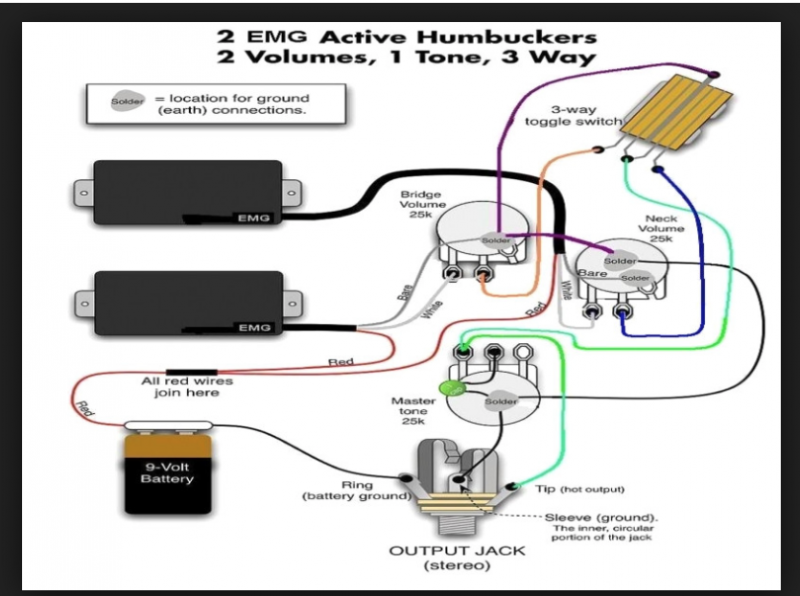

picups emg



Des EMG

On voit que c'est pareil
fil nu ( blindage ) à la masse ; boiier des pot
Blanc vivant ; terminal des pot
Rouge ; batterie



emg pppp
SgG
  • SgG
  • Custom Top utilisateur
  • MP
  • #3
  • Publié par
    SgG
    le 02 Nov 18, 13:41
Merci pour le schéma c’est sympa😀.
Je vois une différence au niveau de la position centrale du Killswitch, le fil vert va sur le tone master puis au jack alors que sur le schéma des Blackout on va de la postion centrale du Killswitch vers le jack sans passer par le potentiomètre tone? Ça change quelque chose ?
Mesa Boogie / Engl /NOS amp / EVH 5150 III /MusicMan / Esp / Gibson /Solar
Invité
Le bon schéma que tu dois copier est celui des Seymour Duncan qui correspond a ta demande 2 volumes , 2 tones.

L'autre ( de EMG) n'est que comme référence pour prouver que les couleurs de fil des micros sont identiques.
Le reste ne correspond pas à ta demande.
