grosson
oldamp a écrit :
il te faut un boitier métallique ! le fil le plus sensible est celui de grille 1... as tu fait un plan de cablage (layout) ? il faut rechercher le trajet le plus court et le plus rationnel. perso, j'ai utilisé des fils de couleur correspondant aux no des pins (marron pour la 1, rouge pour la 2 etc...).
Je suis en train de le dessiner mais ça commence déjà à faire du monde (ça va vite). J'ai un stock de fils assez gros récupérés sur des machines à laver et autres, j'en ai de toutes les couleurs !!
Pour la boîte (ou valise) je pense bien à du métal mais je crois qu'il va falloir que je redessine en fonction de ce que je trouve.

Citation:
je vois que tu as prévu la 6P1P... c'est un genre de 6V6 format EL84 je crois. t'as déja essayé ? ça sonne ? j'ai un stock de 6BW6 pas encore testé... parait que ça chauffe fort...
C'est ça. C'est Kleuck qui m'avait mis sur la piste, il les trouve super, un son terrible pour une poignée d'euros la douzaine. J'ai monté un ampli avec qui mériterait que je passe encore du temps dessus et sur mon BJ qui depuis manque de mediums. Il faut que je m'y remette mais je manque d'expérience et donc de temps. D'autres projets passent devant. pour la chauffe, je n'ai pas remarqué.
Y a pas d'figurants, ici !
Rien qu'des vedettes !
oldamp
attention pour les fils de "machine à laver" ! j'en ai récupéré aussi parce que c'était isolé tissu vernis... mais 1) c'est trop gros et 2) ça se soude assez mal... perso, j'éviterais. vaut mieux prendre du fil pas trop gros pour pouvoir bien le faire "circuler" dans le chassis...
grosson
Oh, ben là tu me surprends.
Sauf quand il y a oxydation (ça m'est arrivé) c'est valable, c'est un poil gros, c'est vrai mais je m'y fais et je n'ai pas rencontré de problème de soudures.

M'enfin, je pourrais peut-être m'acheter du bon fil, t'as raison.
Y a pas d'figurants, ici !
Rien qu'des vedettes !
F6HQZ
  • #33
  • Publié par
    F6HQZ
    le 11 Feb 14, 18:15
Bonsoir,
Je suis un des heureux utilisateurs depuis plus d'un an du kit ultramoderne signalė au début de ce sujet, le uTraceur V3 :
http://dos4ever.com
de Ronald Dekker
Ce passionné a fait un truc extraordinaire dont il met régulièrement le logiciel à jour selon les demandes d'amélioration et ses idées géniales, et franchement, ça ne vaut pas le coup de se griller sur un vieux lampe-mètre d'occasion certainement HS, imprécis et dangereux.
Allez lire ses pages WEB et vous en apprendrez certainement beaucoup sur les lampes.
Vous trouverez mon kit en photo sur son site, au milieu de ceux des autres gars, dans un boîtier transparent fabrication maison.
Amusez vous bien avec les lampes, mais restez prudents !
Cordialement,
François
phipessac
Salut à tous,

je viens de me monter le petit kit de Radio Elec, c'est simple et efficace,
je vais commencer à tester mes lampes ce week-end. Pour en gros
150 euros, il y a moyen de se faire un petit lampemètre compact
qui permettra de mesurer pas mal de choses (pour un guitariste ça
devrait suffire en tout cas). Quelques photos de la chose suivent.

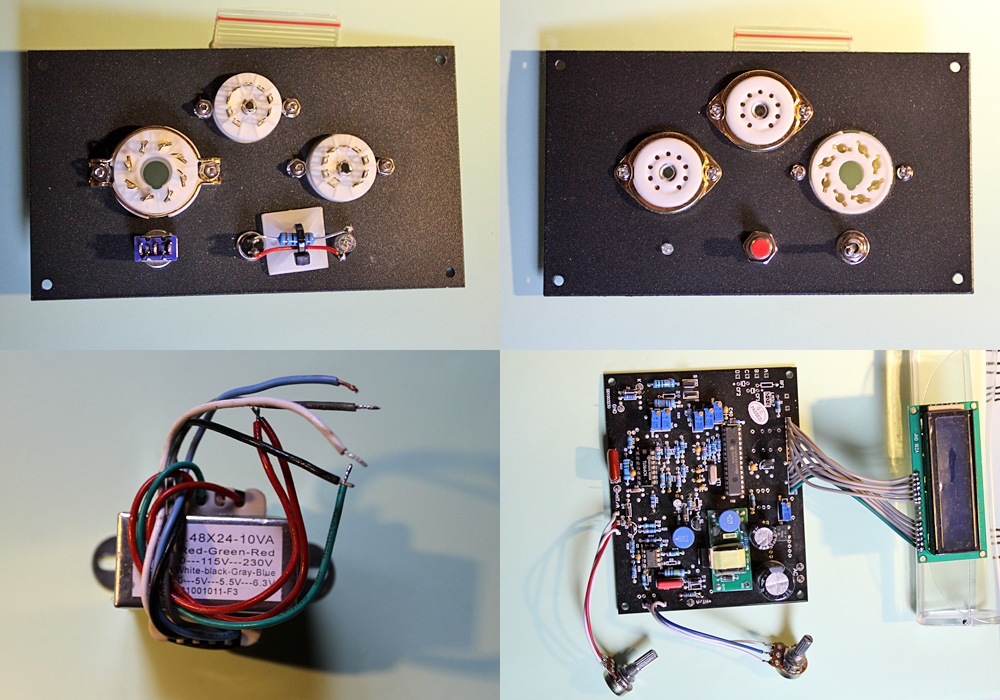

Ce que j'ai acheté : le module de mesure, un transfo d'alim
du module qui fait aussi le chauffage des tubes, une platine
avec trois supports. Le tout pour 130 euros port compris et
un vendeur très sympa et très dispo.

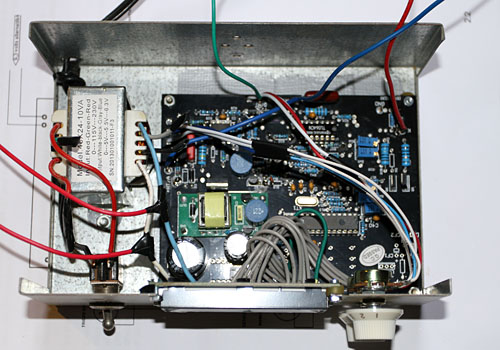

Récupération du boîtier d'une vieille alim pour y caser le
module et son transfo.



Câblage de la platine : un support pour les 12AX7/AT7/etc,
un pour les EL84, et un pour les 6L6/6V6.

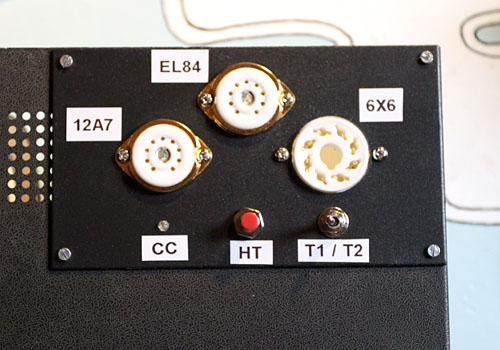

Vu de dessus avec les étiquettes et le poussoir pour envoyer
la haute tension de plaque.

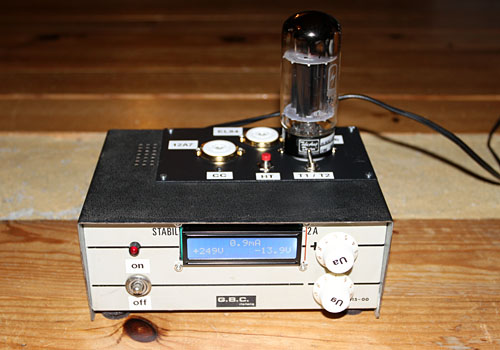

Le système terminé avec une lampe.



Zoom sur l'écran de contrôle qui indique la tension de plaque,
le courant de plaque (en fait de cathode) et la tension de grille.
Philippe
(Keith: "I think the stroke of genius, really, was not his inventing the electric guitar, but inventing the amplifier to go with it.")
grosson
Ah oui, ça donne des idées.
C'est exactement ce que j'ai acheté, beau boulot, simple et compact !
Y a pas d'figurants, ici !
Rien qu'des vedettes !
oldamp
c'est le kit de Rimlock ? très sympa le gars, oui.

quant au µTraceur, j'étais bien tenté aussi, mais pour l'instant mon module "rimlock" me suffit... peut etre un jour... en tout cas dans son "testimony" il y a quelques belles réalisations...
avec toutes les possibilités de mesure, c'est vraiment le truc à se faire un jour !
phipessac
Mais un jour prochain alors, car il n'a plus l'air très jeune le mec

Il indique sur son site des liens vers d'autres kits lampemètres :

http://dos4ever.com/uTracer3/u(...).html
Philippe
(Keith: "I think the stroke of genius, really, was not his inventing the electric guitar, but inventing the amplifier to go with it.")
F6HQZ
  • #38
  • Publié par
    F6HQZ
    le 12 Feb 14, 11:33
Ronald Dekker n'est pas encore à la retraite, loin de là (voir ses rares photos familiales sur son site WEB).

C'est un ingénieur R&D de Philips (une des compagnies qui ont créés les meilleurs tubes à l'époque), et également un professeur universitaire si je ne me trompe pas.

Son approche est typiquement un travail d'ingénieur (un vrai) passioné et curieux de technologies qu'il absorbe avec facilité.

Si vous lisez bien l'ensemble de ses pages à propos de son uTracer, vous aurez certainement compris les différences avec tous les autres, occasions ou rares kits plus modernes.

Tout y est contrôlé, automatisé, sécurisé. Il est possible de tester des tubes HS sans destruction ou d'anciens tubes de collection (mesures par impulsions de très courtes durées).
Rien à voir avec une simple mutli-alimentation variable et des voltmètres.
Courbes de Transconductance directement !
voir ici les spécifications :
http://www.dos4ever.com/uTrace(...).html

Il est possible, avec quelques précautions, d'outrepasser certaines limites à l'aide de montages extérieurs.

Il est même possible d'extraire de quoi faire un modèle Spice du tube analysé !

Je n'ai pas trouvé un seul montage équivalant ou aussi complet, et fiable.
Vous pourrez vérifier si vous avez bien fait d'acheter des tubes apairés ou quartets chez votre fournisseur habituel (qui utilise probablement un vieux nanar mal étaloné ou ne mesurant que trop peu de caractéristiques du tube). Ce n'est pas une blague, triez les vous-même.

Ronald ne gagne pas d'argent en proposant son kit à $195 (142,59 Euros ce jour).
Donc, pour le prix d'une bonne pédale, vous aurez l'arme absolue. Maintenant, si c'est juste pour savoir si le tube fonctionne ou pas, il me semble avoir vu un petit testeur d'une marque d'instruments qui suffira. Tout dépends du projet. Mais ne vous faites pas avoir avec les vieux lampemètres d'occasion, même de marque célèbre : ils sont dangeureux pour vos tubes et vous-même (voire mortels), incomplets et obsolètes, et de plus hors de prix (un peu comme certains trucs "vintage").

Cordialement,
Francois
phipessac
La qualité du produit et les compétences du monsieur semblent évidentes,
mais je pense que pour le "gratteux moyen pas forcément spécialiste en
lampes et amplis" (que je suis), un kit de base genre RadioElec fait largement
le boulot.
Philippe
(Keith: "I think the stroke of genius, really, was not his inventing the electric guitar, but inventing the amplifier to go with it.")
F6HQZ
  • #40
  • Publié par
    F6HQZ
    le 12 Feb 14, 19:30
Peut-être, effectivement.
Quel est donc le but exact ?
Que cherche le gratteux normal avec un tel machin ?
phipessac
En ce qui me concerne : vérifier si des lampes neuves sont dans les
specs constructeur, vérifier si des lampes anciennes sont rincées (ou pas)
et appairer des lampes de puissance. Mais je ne suis pas certain d'être
un modèle de gratteux normal...
Philippe
(Keith: "I think the stroke of genius, really, was not his inventing the electric guitar, but inventing the amplifier to go with it.")
F6HQZ
  • #42
  • Publié par
    F6HQZ
    le 12 Feb 14, 20:11
Bah, donc il te faudrait bien le µTracer ;-)
phipessac
Ok, je t'envoie ma date d'anniversaire et mon adresse
Philippe
(Keith: "I think the stroke of genius, really, was not his inventing the electric guitar, but inventing the amplifier to go with it.")
grosson
C'est très bien le µTracer mais avec le kit Radioelec tu n'as plus qu'à mettre en boîte et pas besoin de PC.
Y a pas d'figurants, ici !
Rien qu'des vedettes !
phipessac
Faut quand même une p'tite calculatrice pour trouver les gm et ra, parce que de tête...
Philippe
(Keith: "I think the stroke of genius, really, was not his inventing the electric guitar, but inventing the amplifier to go with it.")
