Hello
m'étant gouré en postant sur Guitares, je le remets ici pour tout le monde.

L'idée était de remplacer à la base un pickguard dont le rendu est pour moi insupportable.
Désolé le tortoise je ne peux pas...
D'autres diront ben t'aurais dû garder le tortoise mais là n'est pas la question !
Faites profiter de vos réalisations niveau pickguard !

Hello

Du coup, tout frais d'hier !

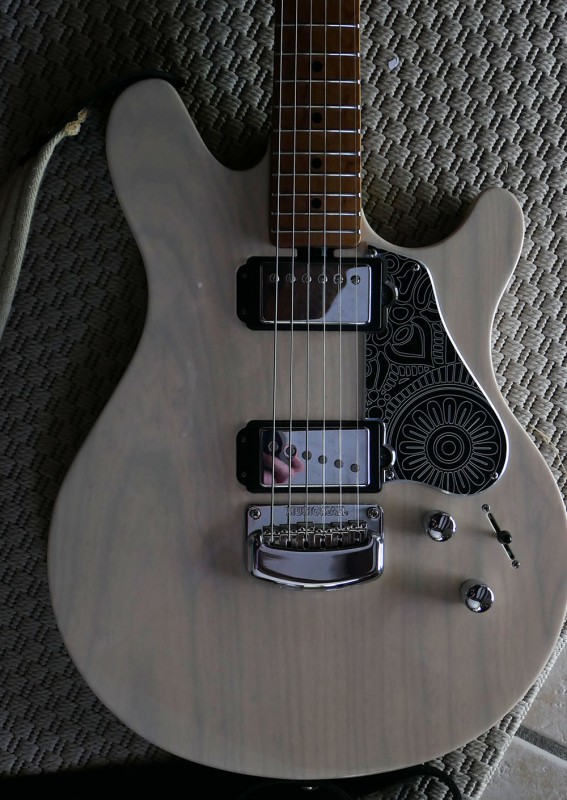

Sur MusicMan Valentine

N'aimant pas du tout les pickguards tortoise, je me suis dit mais ?
C'est vrai je pourrais faire cela au job !
Le temps de trouver une déco, de vectoriser cela tout propre...

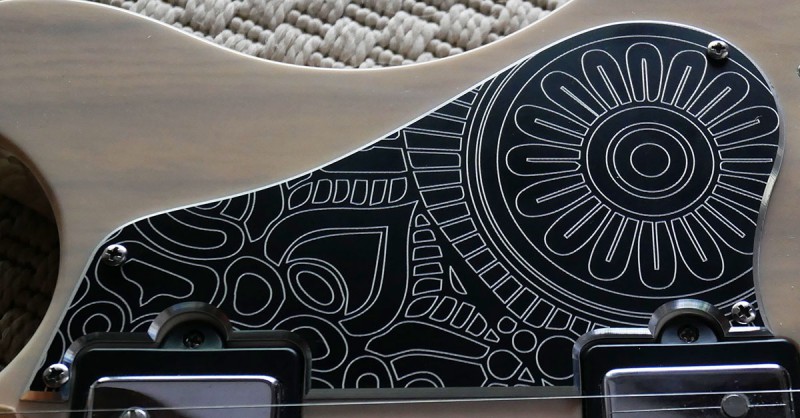

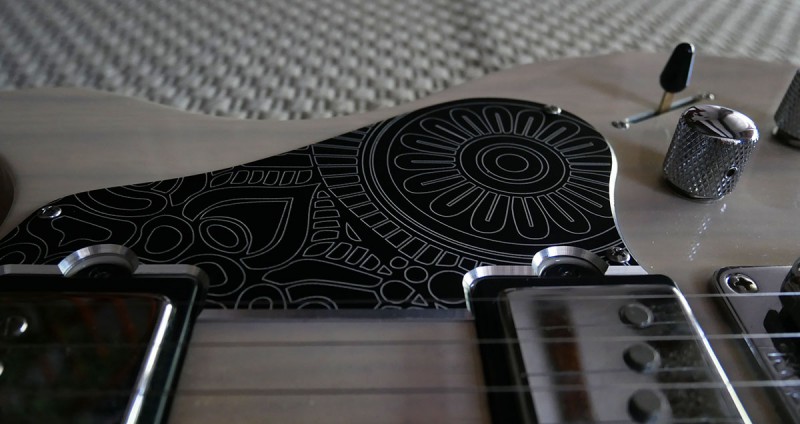

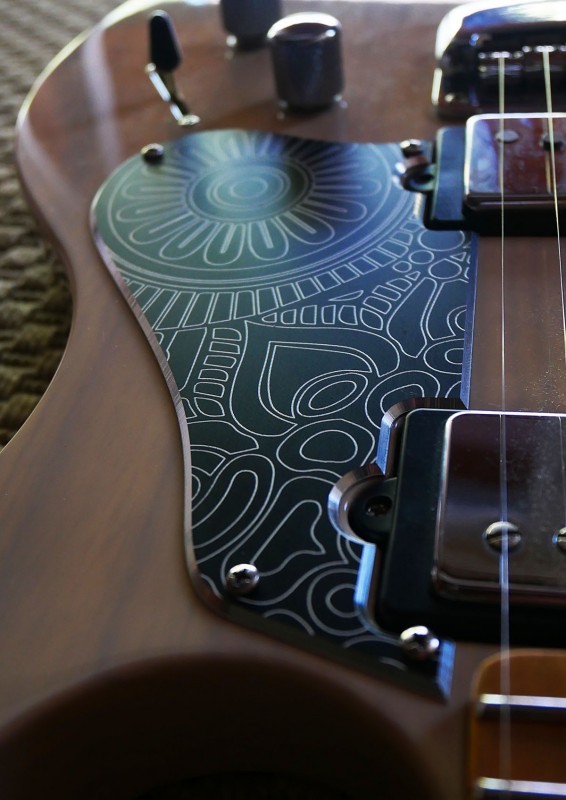

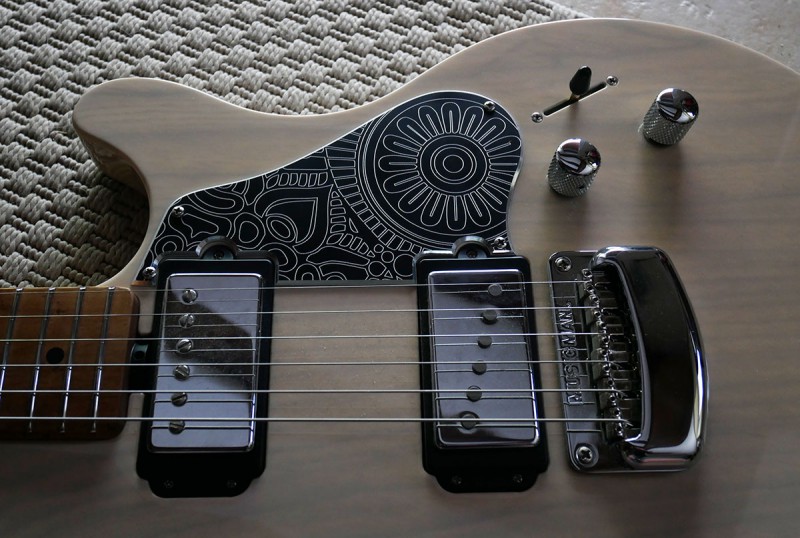

Sur aluminium anodisé noir et découpe et gravure numérique

Edit : oups désolé je pensais reprendre un post dans la rubrique "Le coin du bricoleur"










oldamp
  • oldamp
  • Vintage Méga utilisateur
  • #2
  • Publié par
    oldamp
    le 07 Juil 2019, 12:35
C'est beau ! Et du coup ça met bien envaleur le travail de gravure que tu peux faire....

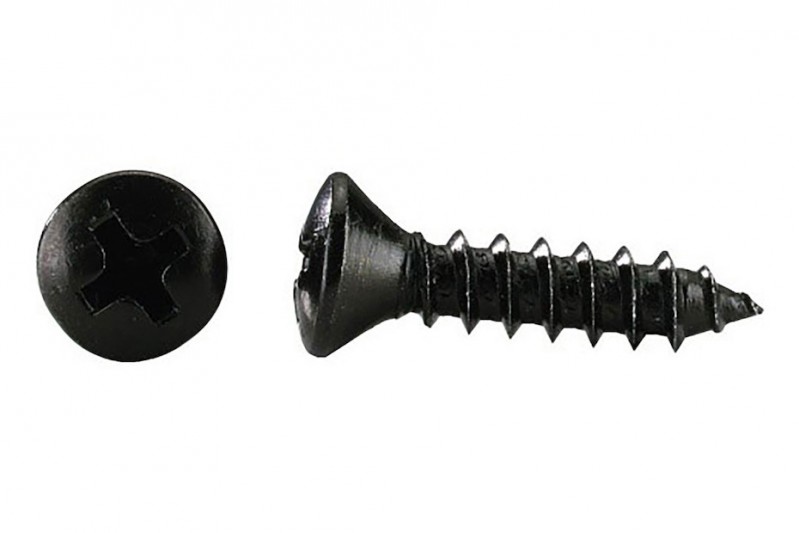

Par contre, (ben oui, faut toujours critiquer ! ) j'aurais fraisé les trous de vis pour mettre des vis à tête bombée fraisée... Ça aurait bien moins dépassé de la surface...

djouby
  • djouby
  • Vintage Méga utilisateur
  • #3
  • Publié par
    djouby
    le 07 Juil 2019, 12:54
Bien vu !

Ce sont bien des vis à tête bombées mais je les avaient oubliées lors du perçage du coup dans la semaine, re-fraisage plus profond !
DOOMER
  • DOOMER
  • Custom Cool utilisateur
  • #4
  • Publié par
    DOOMER
    le 07 Juil 2019, 13:01
Superbe
DOOMER

Take a chance while you still got the choice !
ChopSauce
C'est la grande classe dis-donc ...

Le fraisage pour noyer les têtes de vis c'est effectivement le genre de petits détails qui font toute la différence. Même les pickguard d'origine supportent d'être un peu retravaillés, parfois
djouby
  • djouby
  • Vintage Méga utilisateur
  • #6
  • Publié par
    djouby
    le 09 Juil 2019, 14:47
...du coup la plaque n'est pas assez épaisse pour le fraisage avec les vis d'origine,
à suivre
et d'autres pickguard aussi du coup (plus épais) même pour cette gratte et surement avec une forme différente de l'originale...
djouby
  • djouby
  • Vintage Méga utilisateur
  • #7
  • Publié par
    djouby
    le 30 Mar 2021, 15:09

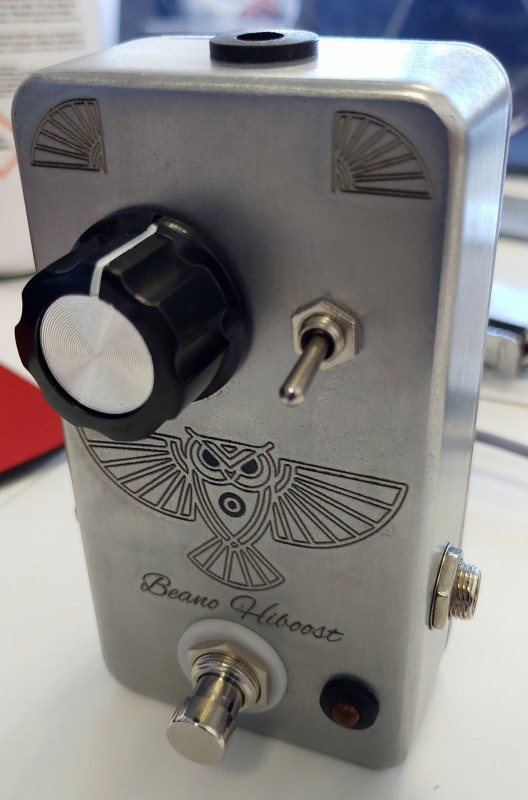

La p'tite gravure du jour test sur une pédale "clone"
que je voulais garder sobre et d'aspect brut.
Juste une petite déco au laser.












la pie
  • la pie
  • Special Supra utilisateur
  • #9
  • Publié par
    la pie
    le 30 Mar 2021, 21:23
Très sympa
Touche à tout, bon à rien
gromousse
J’adore !
Et si un jour tu t’retrouves dans Casimir... c’est pas normal, faut en sortir !
corto30
c'est bo
c'est le laser qui fait des effets de couleurs dans la gravure ou la photo ?

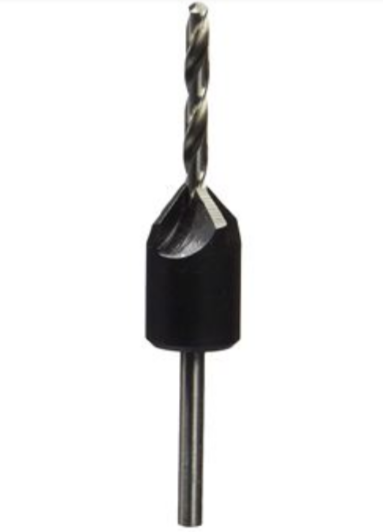

pour les vis TFB le wolfcraft dessous ça marche bien, le foret fait 3.2 mm



foret fraise wolfcraft
Nutrisco et Extinguo
djouby
  • djouby
  • Vintage Méga utilisateur
  • #12
  • Publié par
    djouby
    le 31 Mar 2021, 13:17
Merci pour l'info foret !
La guitare fut vendue avec ses 2 plaques depuis mais ça servira pour les autres !

La couleur, c'est le soleil
En gravure laser, il est possible avec l'intensité du laser et certains réglages d'obtenir des couleurs, mais pas sur l'aluminium à ma connaissance.

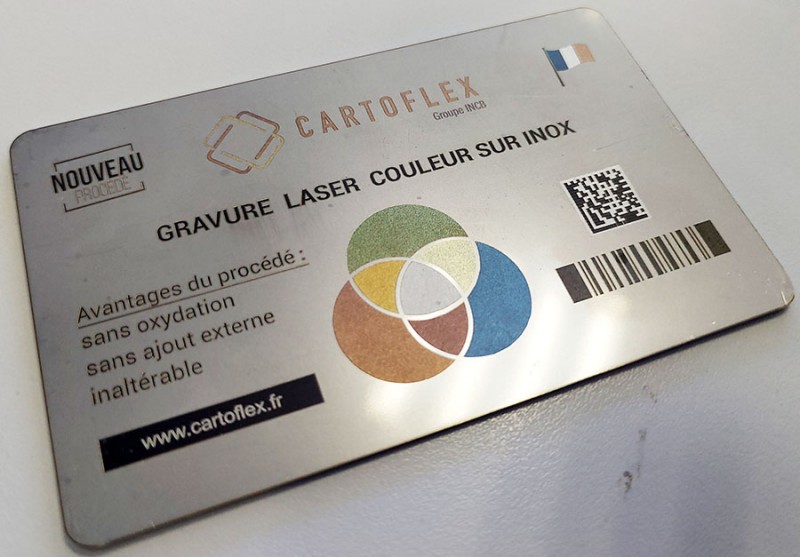

Cela fonctionne plutôt bien sur de l'inox

exemple :



ChopSauce
J'ai du mal à croire que la couleur n'apparaisse pas sur l'alu, mais si tu le dis ce doit être vrai.

Le forêt est top en ce sens que ton fraisage est toujours dans l'axe du perçage, ce qui est délicat à obtenir à tous les coups en deux passes, même avec une perceuse à colonne.
(je ne me suis pas donné la peine d'en acheter un pour autant ... )
djouby
  • djouby
  • Vintage Méga utilisateur
  • #14
  • Publié par
    djouby
    le 31 Mar 2021, 14:01
À ma connaissance sur l'Alu ce sont des nuances de gris plus ou moins prononcés
c'est ce que l'on fait au job mais je vais demander plus de précision aux spécialistes
et cela suivant la bécane aussi !

Edit : Au job on ne sais pas faire de couleur sur de l'alu
seulement des nuances de gris sur de l'alu anodisé
Saddakoh
T'aurais dû garder le tortoise...
