Problème câblage...

Salut à tous, j'ai terminé le câblage d'une partcaster mais j'ai un souci et même plusieurs...
D'abord c'est un câblage un peu particulier (voir schéma ...) avec 2 micros jaguar et un JM (en fait c'est un humbucker 59 déguisé en JM) avec deux tonalités ( la première pour les 2 jag et le push pull pour le bridge pour pouvoir le splitter... ), j'ai modifié le câblage car sur le schéma le middle et le neck n'étaient pas sur la même tonalité...)

Mes problèmes : la tonalité mid et neck sert de volome pour ces 2 micros!! Quand il est à 10 on a rien niveau volume et à 9 j'ai du son!
Ensuite je n'ai rien sur mon bridge, la tonalité du bridge ne fonctionne pas non plus...
Je sèche, je ne vois pas d'où vient le problème et le schéma de câblage n'est franchement pas très clair, je pense que j'ai merdé sur le push pull et puis je ne vois pas très bien où va les câbles du bridge... (que j'ai câblé sur le push pull... Mais j'ai dû me planter...)

Soit si quelqu'un peut m'aider ou a un schéma de câblage dans le même style, je suis preneur!
Merci!!!

Voici le lien où j'ai trouvé le câblage!

https://www.easyzic.com/forums(...).html

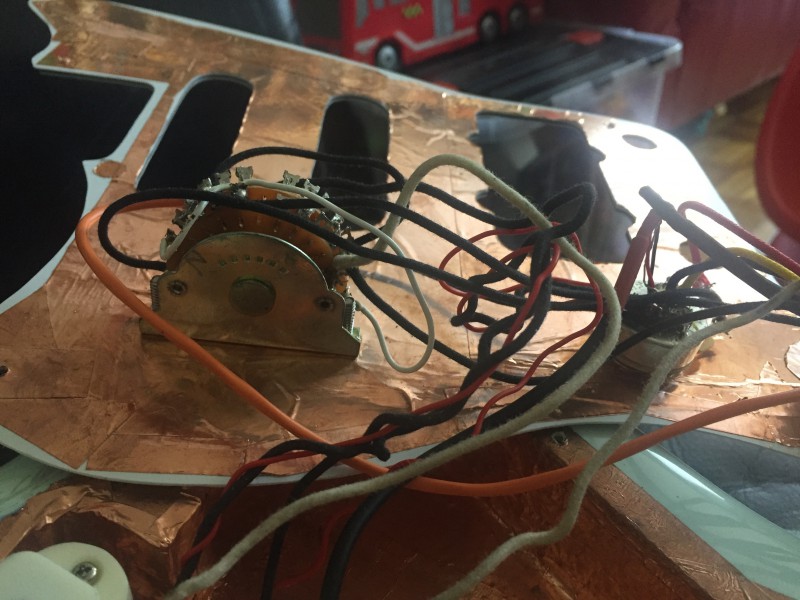

Une petite photo...

le lien me bloque (à cause de mon adblocker) et pas de photo pour moi

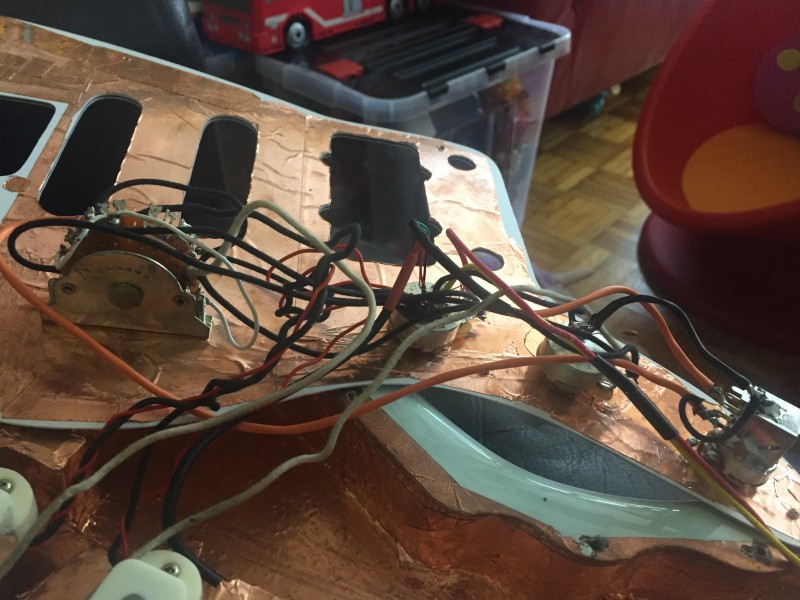

Je viens de mettre la photo...

et j'ai suspendu l'adblocker. Tu as donc un sélecteur à 2 séries de contacts ? (24 broches total) On ne voit pas bien sur la photo.

Oui c'est ça, j'ai monté un superswitch pour avoir plus de possibilités de câblage...

Salut! J'ai viré mon push pull, et ai refait le câblage et tout fonctionne!
Cool!

Enfin pas tout! Mes potards de tonalité fonctionnent comme des volumes! Ils filtrent les basses mais je suis obligé de les mettre à 9 sinon aucun volume! Quelqu'un a une idée???

avec ta photo a part te dire que ta un beau plat de spaghetti et des boucles de masses c est hardos

quel est ton plan?

Yo, salut, mon plan de câblage est sur le lien dans mon premier post. Pour les boucles de masses je vérifierai quand je pourrais régler ce soucis de tonalité qui fonctionnent comme des volumes...

je comprends tes soucis le câblage n est pas très clair , cherche en un autre mieux foutu qui corresponds a ce que tu veux faire

Pour les tonalités je vais surement modifier le câblage et le faire à la mode strat cela sera plus simple...

Tu peux faire une meilleure photo de tes potards de tonalité stp?

Si merci de ton intérêt, je fais ça demain soir...

Yo, je n'ai pas eu le temps de faire les photos ce soir (il faut que je démonte tout...), mais demain promis, je fais ça!
