Remplacer sélecteur 3 positions EMG

  • Publié dans guitare
Auteur Message
antoine0909
Inscrit le: 07 Apr 07
Localisation: France

Bonjour la communauté,

Je suis embêté avec ma LTD KH-603.
Mon sélecteur micros commence à rendre l'âme (craquement, souffle...).

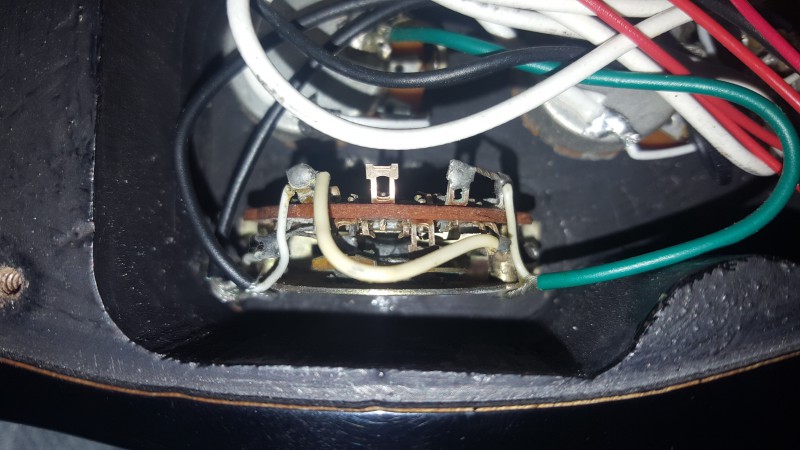

Je ne suis pas expert en la matière pour pouvoir le remplacer avec les fils à ressouder ca me semble compliqué (voir photo ci-joint).



titcrevette

04 Feb 2018 - 13:06 #1 éditer citer

00

Bonjour la communauté,

Je suis embêté avec ma LTD KH-603.
Mon sélecteur micros commence à rendre l'âme (craquement, souffle...).

Je ne suis pas expert en la matière pour pouvoir le remplacer avec les fils à ressouder ca me semble compliqué (voir photo ci-joint).

Du coup comme j'ai des EMG 81 avec branchement facile je me tâte a remplacer l'électronique de ma gratte par ce kit
https://m.thomann.de/fr/emg_1_or_2_pickup_solderless_set.htm?r=app

Et ce sélecteur micro
https://m.thomann.de/fr/emg_3_position_t_style_switch.htm?r=app

Qu'en pensez vous ? De cette façon j'évite les soudures ?

Et j'ai l'impression que l'électronique actuelle de ma gratte c'est le bordel...

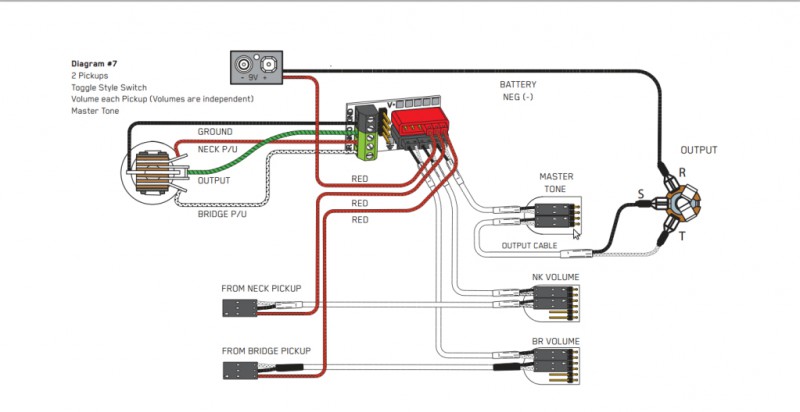

J'ai trouvé ce schémas sur le net qui semble clair sauf qu'il n'intègre pas le switch EMG que j'ai mis en lien ci dessus...

Du coup je me paume un peu sur les branchements...

Ils ne pouvaient pas vendre un kit complet comprenant le switch...

A vous lire,
Merci

Schéma
Haut
Alerter un moderateur
Invité
Custom Top utilisateur

Inscrit le: 24 Jan 18
Localisation: -

Et ce sélecteur micro
https://m.thomann.de/fr/emg_3_position_t_style_switch.htm?r=app

Qu'en pensez vous ? De cette façon j'évite les soudures ?


Non ça demande aussi des soudures à mon avis.

Commence par vaporiser un bon nettoyeur de contact électrique sur ton interrupteur.
Tu devras l'actionner une dizaine de fois pour bien évacué la saleté, l'oxydation
Comme celui-ci;

https://m.thomann.de/fr/kontakt_chemie_kontakt_60.htm


Si le problème persiste confie la guitare a un réparateur de bonne réputation
Haut
Alerter un moderateur
antoine0909
Inscrit le: 07 Apr 07
Localisation: France

J'ai déjà fais le coup de la bombe dépoussiérante ca ne change rien.
Je pense que le sélecteur est arrivé au bout de sa vie...

J'en aurais profité pour refaire l'électronique de la gratte.

Tu es sur que le sélecteur EMG va nécessiter des soudures ? Je croyais que tout était quick connect ?
Haut
Alerter un moderateur
Invité
Custom Top utilisateur

Inscrit le: 24 Jan 18
Localisation: -

Une bombe dépoussièrante est totalement inutile, il faut utiliser un nettoyeur de contact de qualité qui est contient aussi un lubrifiant.
Important ; de qualité autrement ce sera innéficace.

J'ai déjà mentionné tout ça

Ça règle le problèmes dans 99% des cas.
Tu vaporise sur les contacts et actionne l'interrupteur au moins 10 fois

A voir la photo oui le nouveau sélecteur, s'il est identique à celui de la photo, exige des soudures.

Tu peux très bien voir les fils soudés sur le sélecteur.

Le schéma que tu montres ne correspond pas du tout à ce qu'on voit sur la photo.
