Photos de vos pédales DIY

chocopunx > Non c'est un delay avec modulation, pas de circuit de chorus ajouté. En fait la section LFO fait varier le temps de délai, sur une profondeur et une vitesse réglables. La DMM est fameuse pour ça, et Brian de chez madbean a respecté cette section sur la Dirtbaby.

J'avais fait un delay avec tap tempo (et modulation avec depth réglable mais 2 vitesses seulement, ajustées sur le temps de délai)
Le 2ème footswitch peut aussi servir de "slam switch" et un jack est prévu pour brancher un tap tempo externe !

>>> https://www.guitariste.com/for(...).html

Voilà le taf, pas encore pris de photo de l'intérieur, de toutes manières il faudra que je revienne dessus pour passer les in et out en blindé, faut que j'en commande j'en ai plus

Et le truc marrant, c'est que le lendemain je me suis chopée une originale pour 50 balles sur le forum, je ne pouvais pas la laisser passer

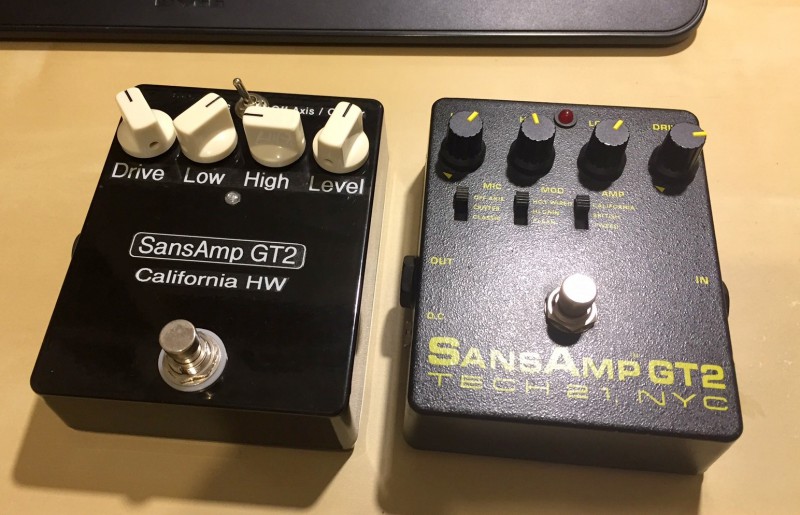

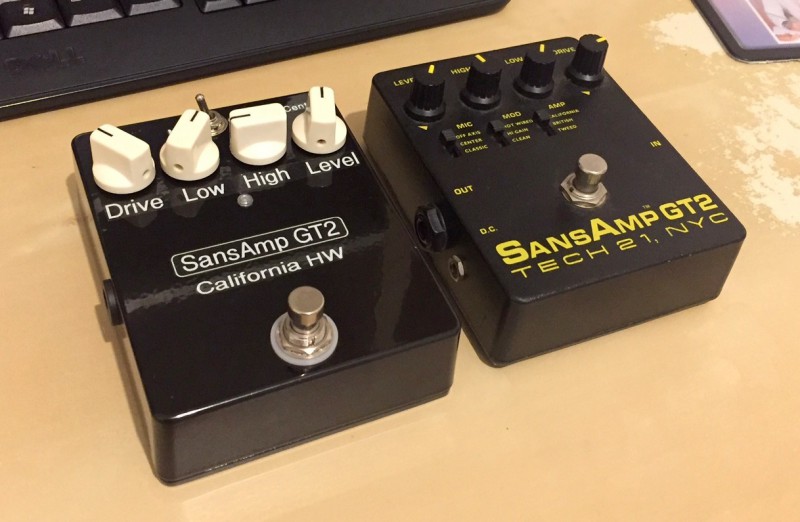

Je l'utilise principalement branchée direct dans mes enceintes de PC pour bosser sans faire trop de bruit dans mon bureau, c'est nickel, super son juste guitare --> GT2 --> enceintes (Edirol MA15)

Superbe ! Mais je veux une photo de l'intérieur !

C'est clair ! On est sur le topic "underground" des câbleurs fous ici, on s'en tape de la boite
On veut voir le cœur de la bête

Laissez-moi le temps de l'ouvrir !

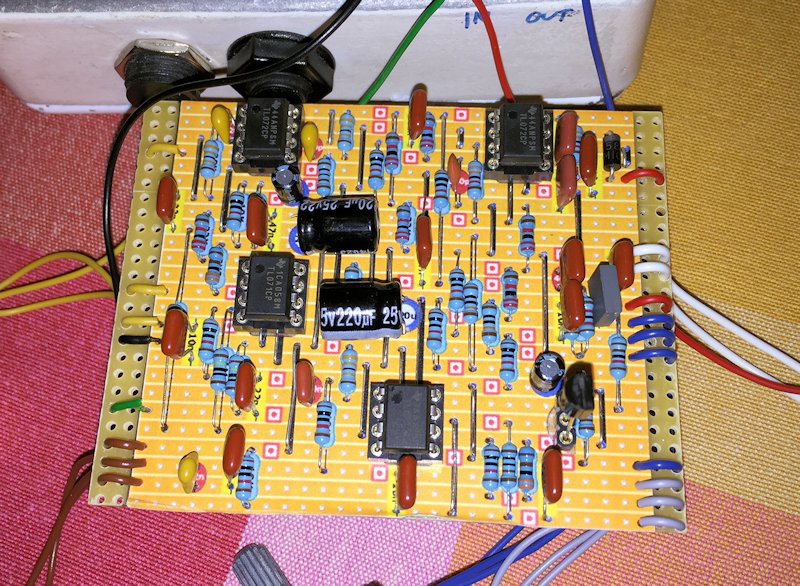

Bon voilà déjà le circuit pluggé sur ma test box, guts à suivre

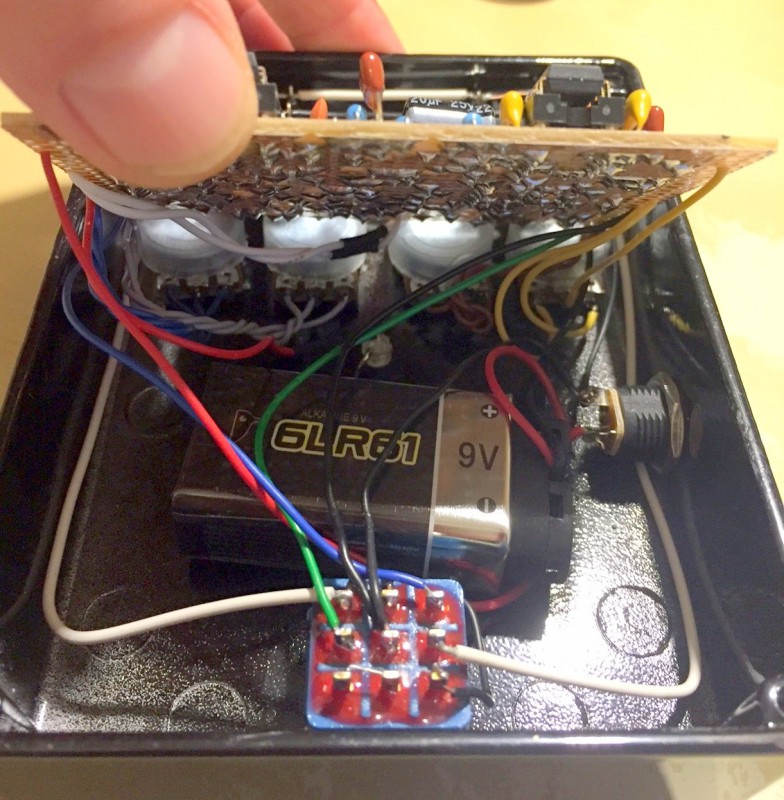

Pas mal le coup de la petite boucle pour éviter de tirer sur la soudure !


Les condo non polarisés, c'est les trucs au tantalium là? Je me demandais justement la différence avec les tout petits... ça joue vraiment?

Et ça permet surtout de pré-orienter les câbles sous le circuit ça simplifie la mise en place des potards par dessous. Je le fais maintenant systématiquement si il y a la place en largeur dans le boitier

Non les 2 petits condos jaunes que tu vois c'est juste des céramiques multicouches

OK, et les gros orange, des polyester ? Je trouve ça beaucoup plus joli que les bloc WIMA, mais je ne sais pas ce que ça vaut, et surtout si ça joue sur le son ?

Oui c'est des polyester
A mon avis il faut avoir des oreilles bio-ioniques pour entendre la différence avec des wima ou autres du même type mais comme toi je les trouve jolis

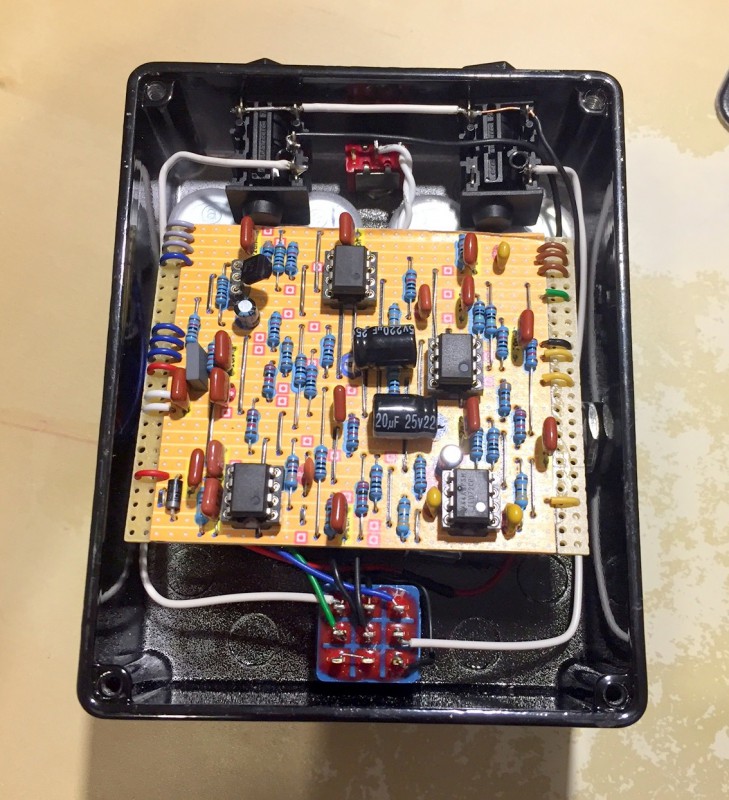

Hop voilà l'intérieur

C'est Bôôôôôô!!!

Superbe ! Très très joli boulot, chapeau.

Merci

Et hop, une alim à sorties isolées!
Schéma de Sonelec Music, avec un condo + deux diodes par sorties pour l'isolation.
Régulation par LM723 et TIP122
4 Sorties 12V total 1A => Alim 15 V régulée à 13V (chute de tension d'environ 0.5V par diode) pour obtenir 12V sur la sortie.
12 sorties (!!!) 9 V total 2A => Alim 12V régulée à 10V pour obtenir 9V à la sortie.

Il y a du farad là dedans, presque 8000µF en tout!

La classe

C'est exactement ce qu'il me faudrait pour mon pedalboard !

Au final à combien ça te revient car je me tâte pour me prendre 2 alims fame DCT200 qui me reviendraient à moins de 80€ fdpin
