Rappel du dernier message de la page précédente :
geogeo68
La classe

C'est exactement ce qu'il me faudrait pour mon pedalboard !

Au final à combien ça te revient car je me tâte pour me prendre 2 alims fame DCT200 qui me reviendraient à moins de 80€ fdpin
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
benoi31
Citation:
OK, et les gros orange, des polyester ? Je trouve ça beaucoup plus joli que les bloc WIMA, mais je ne sais pas ce que ça vaut, et surtout si ça joue sur le son ?


Généralement ce sont des panasonic SMF, le problème c'est qu'ils ne sont plus produits

Je les aimais bien aussi, mais on en trouve plus des masses, certaines valeurs sont devenues assez rares (genre les 1uF ou même 0.1uF)
jack_vester
Sauf que sur la Fame, les sorties ne sont pas isolées les unes des autres! ;-)

En gros, ça m'est revenu à
Alim 15V 1A => 5€
Alim 12V 2A => 5€
16 dc jacks => 8€
Prise 220V => 1€
32 diodes => 1,60€
16 condos 220µF (pas payés, ceux là, et des 100µF vont très bien) => 1,30€
2 x LM723 + 2 x TIP122 => 3€
Résistances, 100nf, 150pf, et vero board => - de 1€
DPDT => 1€
Boitier => 20€

soit environ 55€ en tout, mais il faut faire aussi les petits cables en +, soit 65€ avec ces fameux cables.
Clone Friedman BE100, mais en 50W!!
https://www.guitariste.com/for(...).html
Mon clone Soldano!
https://www.guitariste.com/for(...)30536
geogeo68
T'es sûr que la Fame n'a pas les sorties isolées ?
Car c'est spécifié dans la description

https://www.musicstore.de/fr_L(...)6-000

Mais ça m'intéressait bien de m'en monter une car c'est bien plus compact
T'as pas le layout des fois ?
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
jack_vester
Oups, en effet, les sorties ont l'air isolées! Autant pour moi!
Bah c'est une bonne affaire, du coup, cette alim!
Après coté encombrement, la mienne est dans un Hammond 1590D, soit 188mmx119mmx52mm. Soit à peu près la même chose que la Fame...
Mais je dois en faire une autre, là, en boitier 1590BB, avec 6 sorties 9V et une sortie 18V (avec une pompe de charge pour le 18V). Je te dirais comment ça s'est passé dans le 1590BB, pasque ça va être serré!

Pour le layout sur Vero, j'ai ça fait au crayon à main levée car je suis parti du schéma de Sonelec, mais je te posterai ça, pas de problème!
Clone Friedman BE100, mais en 50W!!
https://www.guitariste.com/for(...).html
Mon clone Soldano!
https://www.guitariste.com/for(...)30536
geogeo68
Super
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
Denis13
J'ai commencé à m'attaquer à la sansamp classic suivant le layout de Tagboard

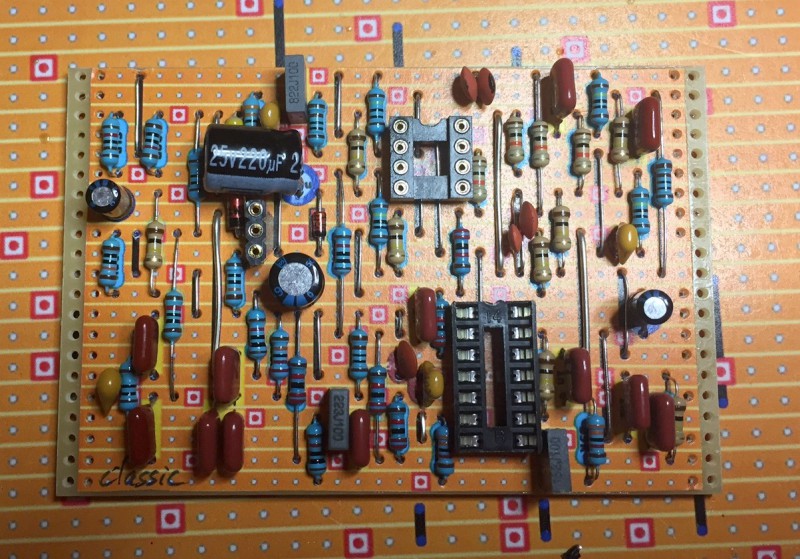

Le circuit principal pour commencer :

Ensuite un 2ème circuit pour le dip switch et les potards.

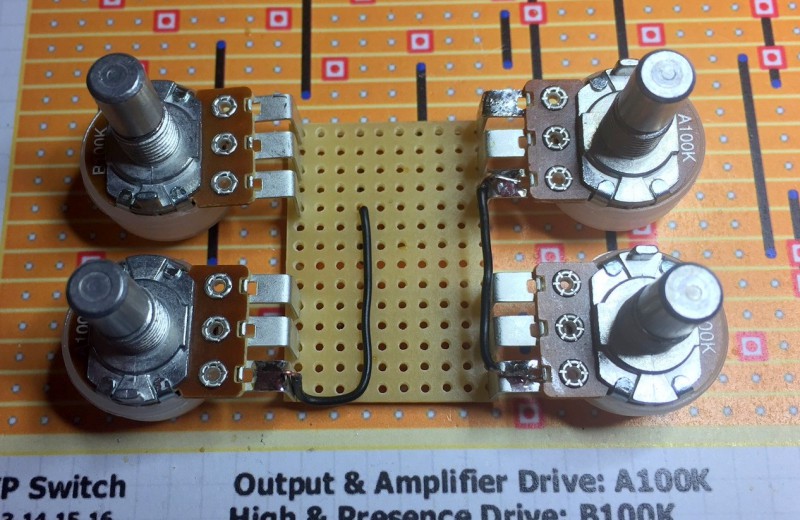

Les potards en place avec les liaisons high3--> out3 et Amp drive1 --> dip switch 11

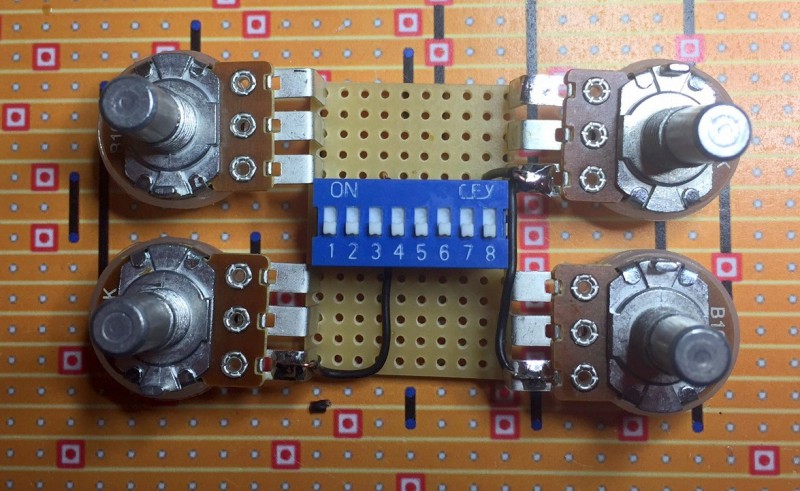

Puis mise en place du dip switch et connection high3--> out3 --> DS16

Sans oublier les coupures de traces, en laissant pres drive 1 et 2 connectés (en haut à droite)

Il me reste à connecter DS 1 et 2 sur le petit circuit et après c'est parti pour le câblage et les découpes du boitier

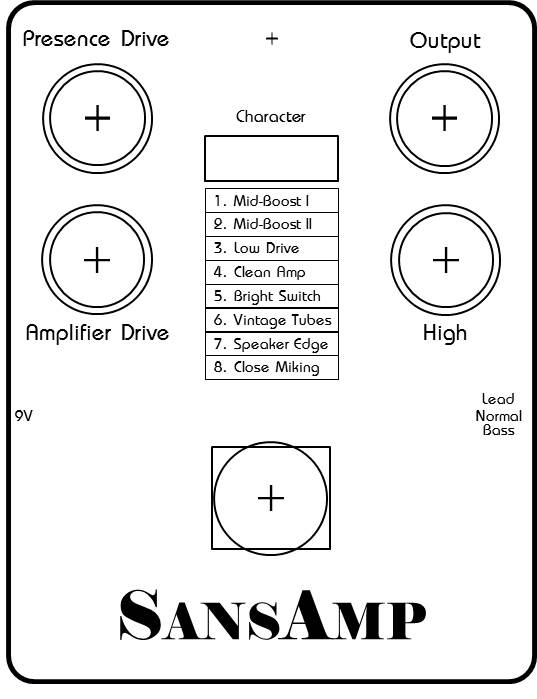

Au final ça devrait ressembler à ça :
geogeo68
Ahah cool Denis un second courageux

J'espère que tu n'auras pas de soucis de feed-back comme sur la mienne (fait vraiment que je la révise )

Bon courage pour les spaghettis
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
Denis13
Merci ! Je vais essayer de câbler ça au mieux on verra
Denis13

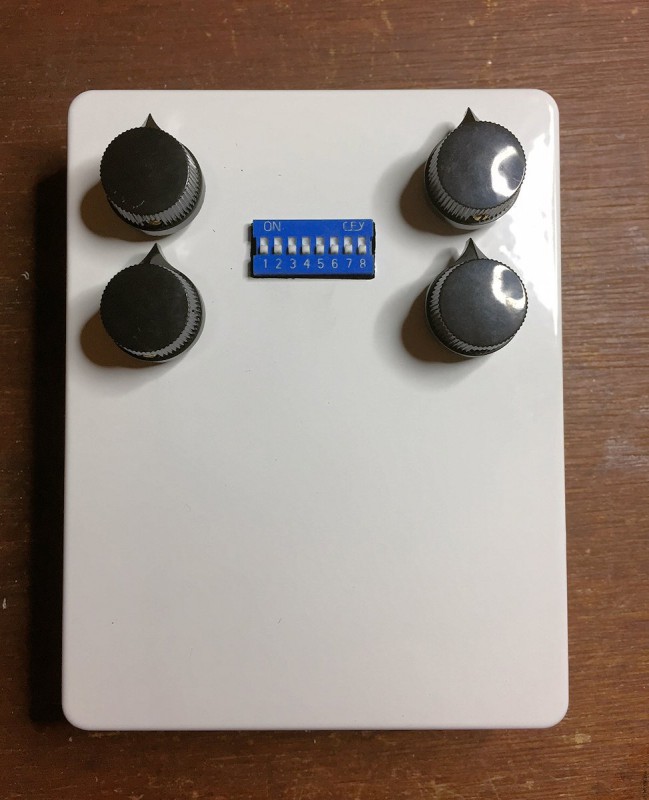

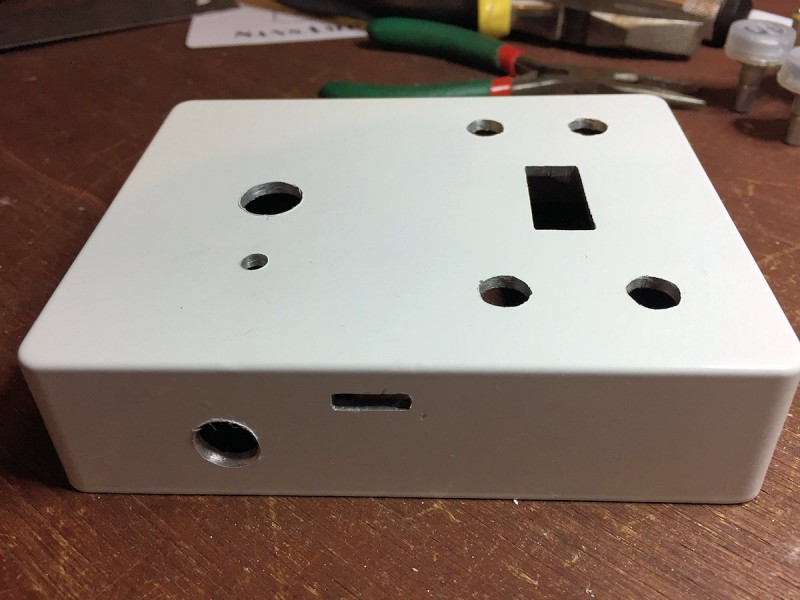

Voilà pour les découpes du boitier, chiant à faire mais au final ça s'est pas trop mal passé

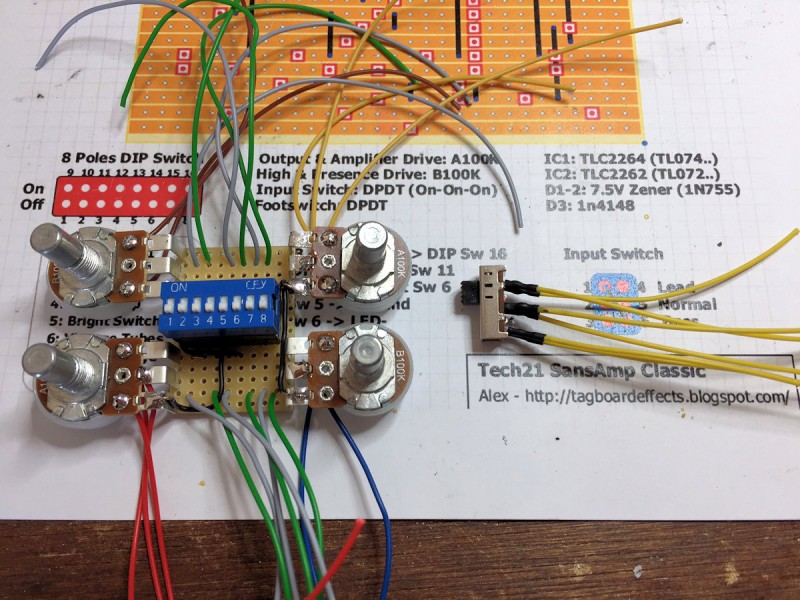

Et les spaghettis



Plus qu'à relier tout ça mettre en boite et prier pour que ça fonctionne du 1er coup
Boba7
Ca s'est même très bien passé !
Tu testes pas avant de mettre en boîte ?
Et autre question : le switch sur le côté, tu vas le faire tenir comment ?

Sinon chapeau, ça s'annonce bien, on sent le boulot bien préparé !
"Are you passionate? Are you livin' like you talk?"
www.facebook.com/CMeffects/
Denis13
Merci !
Si je testerai quand-même au cas où
Le petit switch ça va être à la loctite ou l'epoxy, et si ça ne tiens pas il faudra que j'en commande 1 avec des vis, j'avais que celui-là en stock
Denis13
Moi aussi, j'espère lundi
geogeo68
Si jamais Denis j'ai encore plein de switch à visser je peux t'en filer un au besoin j'ai même la micro visserie (opticien obligé )
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
Denis13
Ah ben écoute si ça tient pas collé avec plaisir je te dirai ça
