Upgrade ampli CRATE V18

Aller à la page: 1
Auteur Message
peenduitre
Custom Cool utilisateur


Inscrit le: 09 Aug 04
Localisation: 02000

D'origine, cet ampli n'est pas une foudre de guerre, avouons le...
Bien que dans la gamme de prix, c'est peut être ce qui se fait de mieux !

Cependant il reste une très bonne base et pas cher pour se concocter un vrai bousin digne de ce nom.





Les forums à son sujet font légions, surtout outre atlantique.
Je me suis donc inspiré des modifs proposées pour améliorer le mien.

L'idée est de vous proposer un tranformation accessible pour le novice et surtout : pas cher...

-------------------------------------------------------------------------------------------------------
ATTENTION : rappel habituel sur les tensions élevées qui restent présentes même l'ampli débranché. Donc quelques précautions sont à prendre. Se référer aux tutos dédiés. Merci.
-------------------------------------------------------------------------------------------------------


c'est parti !!!
Haut
Alerter un moderateur
peenduitre
Custom Cool utilisateur


Inscrit le: 09 Aug 04
Localisation: 02000

La première chose à faire c'est d'identifier ce qui ne va pas d'une manière générale avec cet ampli.

Chacun ayant ses propres attentes en matière de son, donc je ne focaliserai que sur les défauts qui sont régulièrement pointés du doigt par les utilisateurs :

- son étouffé, peu dynamique

- palette du son clair "courte", ça sature vite et trop

- peu de précision, aspect brouillon du son

- son trop grave, mal équilibré


Cet ampli à quand même des atouts : puissant, compact, il est bien pensé niveau schéma,
et... il offre un très bon rapport qualité/prix!!

_________________
"L'esprit c'est comme un parachute : s'il reste fermé, on s'écrase."
Frank ZAPPA
Haut
Alerter un moderateur
peenduitre
Custom Cool utilisateur


Inscrit le: 09 Aug 04
Localisation: 02000

Les modifs porteront sur les points suivants :

1/ changement du HP
2/ changement des lampes
3/ modif du cricuit de gain
4/ modif du circuit d'équalisation

et enfin, histoire de goût perso
5/ relookage

le tout, encore une fois, accessible par tous et avec un budget limité !!

Je me suis fixé une plafond de 100€ pour faire tout ça

_________________
"L'esprit c'est comme un parachute : s'il reste fermé, on s'écrase."
Frank ZAPPA
Haut
Alerter un moderateur
peenduitre
Custom Cool utilisateur


Inscrit le: 09 Aug 04
Localisation: 02000

Le HP,



j'ai opté pour un grand classique, j'ai nommé le CELESTION Seventy 80 (G12P-80) !!



Il est monté d'origine dans de nombreux amplis full lampes (FENDER Hot Rod par exemple).
Ce HP est très bien équilibré et très adapté à la puissance de l'ampli.

En ce qui nous concerne il répondra tout à fait à notre upgrade en améliorant la précision notamment et les basses.

Certain lui préféreront le EMINENCE Governor. ou le V30.
C'est un très bon choix également mais le prix n'est plus le même...

_________________
"L'esprit c'est comme un parachute : s'il reste fermé, on s'écrase."
Frank ZAPPA
Haut
Alerter un moderateur
peenduitre
Custom Cool utilisateur


Inscrit le: 09 Aug 04
Localisation: 02000

Passons aux lampes,

celles d'origines (3x 12AX7 + 2x EL84) sont des Sovtek. Elles sont capables du pire comme du meilleur ! Car le plus souvent elles ne font pas l'objets d'une sélection rigoureuse. des fois on tombe bien, des fois (souvent) c'est pas ça…. c'est le cas sur le mien. Allez hop, on change !

J'opte pour des Electro-Harmonix en préamp, je laisse la 12AX7 Sovtek en V3 qui n'a pas plus d'incidence que ça (lampe déphaseuse) et je remplace les EL84 par des JJ sélectionnées et appairées.




_________________
"L'esprit c'est comme un parachute : s'il reste fermé, on s'écrase."
Frank ZAPPA
Haut
Alerter un moderateur
peenduitre
Custom Cool utilisateur


Inscrit le: 09 Aug 04
Localisation: 02000

Pour améliorer la course du gain et "retarder" le crunch, histoire d'avoir un son clair sympa à fort level, on va s'attacher à changer les valeurs des résistances des potards GAIN et LEVEL.

-------------------------------------------------------------------------------------------------------
ATTENTION : rappel habituel sur les tensions élevées qui restent présentes même l'ampli débranché. Donc quelques précautions sont à prendre. Se référer aux tutos dédiés. Merci.
-------------------------------------------------------------------------------------------------------

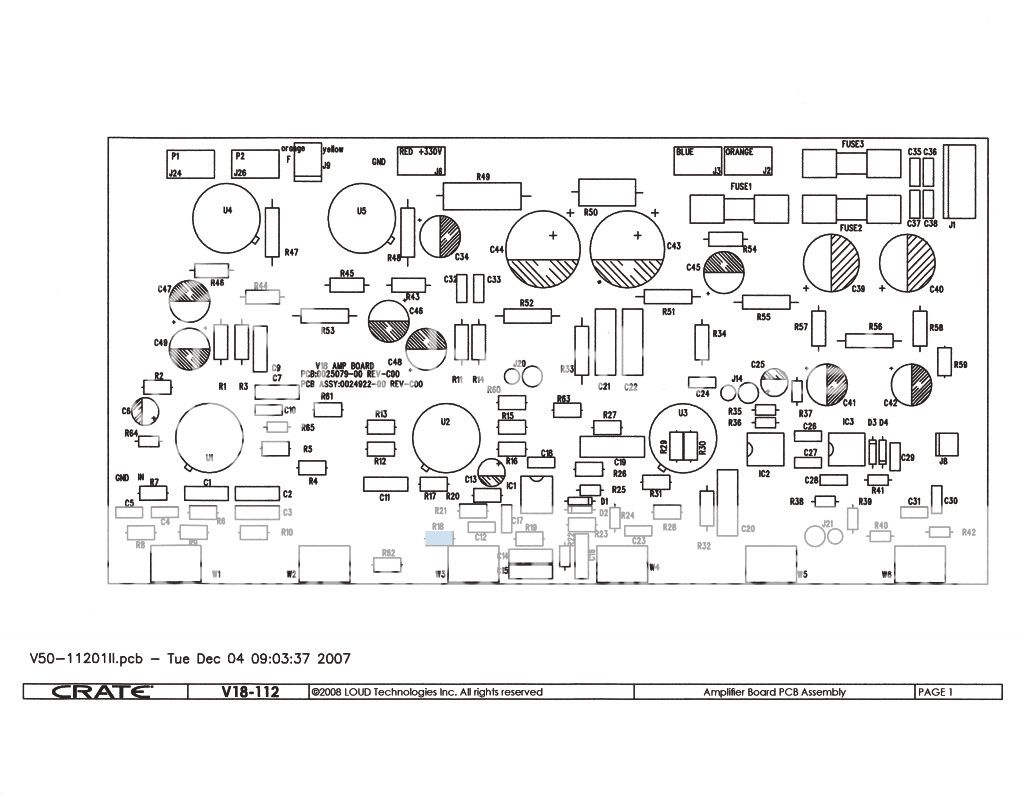

Il suffira pour cela d'interchanger les résistances R4 et R10. Voir schéma :



(R4 en rose sur le schema, et R10 en jaune)

_________________
"L'esprit c'est comme un parachute : s'il reste fermé, on s'écrase."
Frank ZAPPA
Haut
Alerter un moderateur
peenduitre
Custom Cool utilisateur


Inscrit le: 09 Aug 04
Localisation: 02000

Pour palier au déséquilibre de l'équalisation, on va redonner de la "réserve" au potar Treeble en changeant la résistance R18 du schéma précédent.

On remplacera la résistance par une 100 k.





(résistance R18 en bleu sur le schema)

_________________
"L'esprit c'est comme un parachute : s'il reste fermé, on s'écrase."
Frank ZAPPA
Haut
Alerter un moderateur
peenduitre
Custom Cool utilisateur


Inscrit le: 09 Aug 04
Localisation: 02000

Premier essai après modif :

=> Un clean claquant, un son équilibré, de belles (vraies) basses, une grosse dynamique.

=> on monte le gain, ça sature doucement, au début un bel overdrive naturel comme sur les vieux lampes, puis le crunch à la AC/DC, on continu de monter jusqu'à la grosse disto tranchée bien Rock...

la différence "AVANT/APRÈS" est flagrante !

_________________
"L'esprit c'est comme un parachute : s'il reste fermé, on s'écrase."
Frank ZAPPA
Haut
Alerter un moderateur
peenduitre
Custom Cool utilisateur


Inscrit le: 09 Aug 04
Localisation: 02000

je termine la métamorphose par une amélioration esthétique (enfin pour moi).

La façade est démontée. Je redécoupe un agglo de 18mm aux bonnes dimensions. Tissu trouvé dans un magasin de création. Esprit "vintage" !!!



puis je remplace les affreux potars tupperwaere par des bons vieux chicken-head très voxiens :


_________________
"L'esprit c'est comme un parachute : s'il reste fermé, on s'écrase."
Frank ZAPPA
Haut
Alerter un moderateur
peenduitre
Custom Cool utilisateur


Inscrit le: 09 Aug 04
Localisation: 02000

Voilà, au total le upgrade de cet ampli ne m'aura coûté que :

- 1 HP celestion seventy 80 d'occaz = 30 €
- 2 lampes EHX = 20 €
- 2 lampes JJ = 30 €
- 1 résistance = 1 €

TOTAL des upgrades techniques : 81 €

- nouvelle façade bois = 7 €
- tissu déco = 7€
- knobs chicken-head = 6€

TOTAL customisation esthétique : 20€

;-)

_________________
"L'esprit c'est comme un parachute : s'il reste fermé, on s'écrase."
Frank ZAPPA
Haut
Alerter un moderateur
peenduitre
Custom Cool utilisateur


Inscrit le: 09 Aug 04
Localisation: 02000

Voici des samples :

légers OD:
http://soundcloud.com/peenduitre/blues

Gain 2
Level 2

----------------

crunch :
http://soundcloud.com/peenduitre/tush

Gain 7
Level 1


Prise son à l'arrache avec le micro PC...
Guitare utilisée : SG junior (P90 Dog Ear)

_________________
"L'esprit c'est comme un parachute : s'il reste fermé, on s'écrase."
Frank ZAPPA
Haut
Alerter un moderateur
peenduitre
Custom Cool utilisateur


Inscrit le: 09 Aug 04
Localisation: 02000

Pour les plus avertis et les As du fer à souder, il y un upgrade plus complet ici :

http://www.thegearpage.net/board/i(...)4873/

_________________
"L'esprit c'est comme un parachute : s'il reste fermé, on s'écrase."
Frank ZAPPA
Haut
Alerter un moderateur
Invité
Custom Top utilisateur

Inscrit le: 18 May 12
Localisation: -

Bravo, ça sonne super bien en OD !
Haut
peenduitre
Custom Cool utilisateur


Inscrit le: 09 Aug 04
Localisation: 02000

solart6 a écrit :
Bravo, ça sonne super bien en OD !


il ne me quitte plus depuis !
et digère parfaitement les pédales

_________________
"L'esprit c'est comme un parachute : s'il reste fermé, on s'écrase."
Frank ZAPPA
Haut
Alerter un moderateur
GilouDVS
Special Méga utilisateur

Inscrit le: 26 Sep 04
Localisation: Bretagne Nord - Bout du Monde...

Je visite cette page suite à ton MP

Etonnante cette transformation !
En effet ça sonne sympa !

Tu n'aurais pas des samples en son clair avec une Strato et une Les Paul pour voir ce que ça rend ?

@+
