Auteur | Message |
---|---|
Zafet Inscrit le: 30 Apr 23 Localisation: France |
# Publié par Zafet le 30 Apr 23, 23:49
Hello, le canal distorsion de mon 5210 ne fonctionne pas . L’ampli fonctionne sur les 2 canaux (clair/saturé) mais même le potard de gain poussé a fond, pas de son saturé. La pédale permet bien de passer d’un canal à l’autre, la diode s’allume. Les potards on tous l’air ok (vérifiés au multimètre). Pas de bruits parasites, toutes les autres commandes fonctionnent (graves/aiguës….). Visuellement, rien d’évident. Rien en tapotant sur les composants. Quelqu’un aurait une idée ou saurait me guider pour la recherche de panne ? Quels composants remplacer (ceux en rapport avec le gain) ? Le gain est au niveau du potard noté VR4.

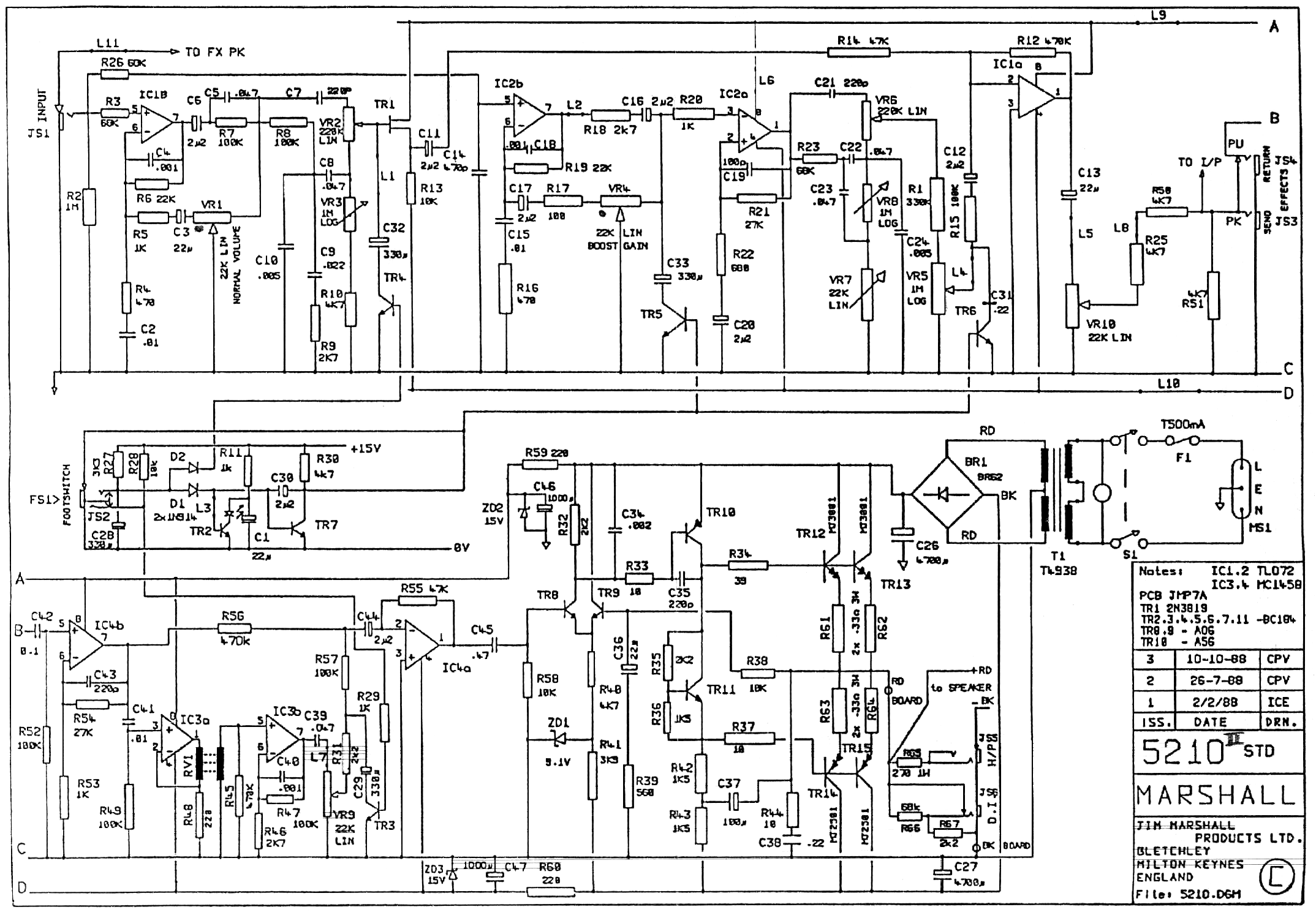

Merci d’avance. Le schéma : https://www.guitariste.com/share/u(...)6.gif |
Haut | ![]() ![]() |
Tof the F*up guy Vintage Total utilisateur ![]() ![]() Inscrit le: 18 Nov 08 Localisation: - |
# Publié par Tof the F*up guy le 01 May 23, 17:08
As tu un budget pour le remplacer?
C'est pour utilisation? maison? autre? _________________ Tophe |
Haut | ![]() ![]() |
Zafet Inscrit le: 30 Apr 23 Localisation: France |
# Publié par Zafet le 01 May 23, 23:20
Utilisation maison. C’est quoi la proposition derrière le budget ?
|
Haut | ![]() ![]() |
Grouic Vintage Méga utilisateur ![]() ![]() Inscrit le: 25 Apr 06 Localisation: France |
# Publié par Grouic le 02 May 23, 08:12
La proposition c'est changer d'ampli j'imagine.
_________________ Versatile : qui change fréquemment d'opinion. (Le Robert) |
Haut | ![]() ![]() |
Zafet Inscrit le: 30 Apr 23 Localisation: France |
# Publié par Zafet le 02 May 23, 08:45
Ben non le but c’est de ne pas changer si j’ai juste un Condo ou un transistor à changer. C’est un excellent petit ampli avec le son Marshall.
|
Haut | ![]() ![]() |
Slash-36 Custom Cool utilisateur ![]() ![]() Inscrit le: 29 Nov 18 Localisation: Sous les noyers |
# Publié par Slash-36 le 02 May 23, 08:56
Pourquoi ne pas vouloir faire tourner le commerce ?
_________________ Biosmog: Troll, je n'avais aucun doute. Stop: Parce qu'échanger avec des fous, c'est un métier, Logan, Slash du 36, l'ingé pro du son des hlm, ce sont des médecins qu'il vous faut. Casseoreille: Si les pêcheurs étaient plus nombreux il y aurait moins d'agressivité dans nos forums. Fab38: Slash-36 est Casseoreille, je crois que c'est maintenant clair. Redstein: C'est le Ricard du matin qui te fait dégoiser ? Moxama: C'est juste que te côtoyer m'est très pénible. Gibson Gööd Wööd Era Trou Historik Correct. |
Haut | ![]() ![]() |
Zafet Inscrit le: 30 Apr 23 Localisation: France |
# Publié par Zafet le 02 May 23, 11:24
C’est mon côté écolo ! J’ai un super petit ampli qui me convient. Il a un petit souci, je répare si possible, je jette pas !!!
Bon tout ça ne répond pas à ma question initiale… |
Haut | ![]() ![]() |
Slash-36 Custom Cool utilisateur ![]() ![]() Inscrit le: 29 Nov 18 Localisation: Sous les noyers |
# Publié par Slash-36 le 02 May 23, 11:41
C'était évidemment une blague
_________________ Biosmog: Troll, je n'avais aucun doute. Stop: Parce qu'échanger avec des fous, c'est un métier, Logan, Slash du 36, l'ingé pro du son des hlm, ce sont des médecins qu'il vous faut. Casseoreille: Si les pêcheurs étaient plus nombreux il y aurait moins d'agressivité dans nos forums. Fab38: Slash-36 est Casseoreille, je crois que c'est maintenant clair. Redstein: C'est le Ricard du matin qui te fait dégoiser ? Moxama: C'est juste que te côtoyer m'est très pénible. Gibson Gööd Wööd Era Trou Historik Correct. |
Haut | ![]() ![]() |
Melvana Special Méga utilisateur ![]() ![]() Inscrit le: 16 Nov 07 Localisation: - |
# Publié par Melvana le 02 May 23, 14:57
Ayant eu cet ampli mais n'étant pas technicien, je crois me rappeler que le gain est produit par une diode, ce qui serait la cause de ce non gain
|
Haut | ![]() ![]() |
Transistorix Special Top utilisateur ![]() ![]() Inscrit le: 04 Aug 22 Localisation: OXO |
# Publié par Transistorix le 02 May 23, 16:51
Bonsoir,
C'est sympa d'avoir trouvé le schéma de cet ampli. Il semblerait que ce soit un problème de commutation lié à TR4,TR5,TR6,TR7 = BC584. Ces transistors se vérifient hors tension et à l'ohmetre. TR1 est un Jfet = 2N3819 qui est plus délicat à vérifier. laisser de coté pour l'instant. Tx |
Haut | ![]() ![]() |
Zafet Inscrit le: 30 Apr 23 Localisation: France |
# Publié par Zafet le 02 May 23, 20:36
Voilà des infos intéressantes, merci. Par contre le test transistors en place j’y crois moyen donc je vais plutôt tenter un remplacement. Par contre je lis BC184 et pas 584.
Pour le Jfet je lis TL072CP. |
Haut | ![]() ![]() |
Transistorix Special Top utilisateur ![]() ![]() Inscrit le: 04 Aug 22 Localisation: OXO |
# Publié par Transistorix le 03 May 23, 09:36
Bonjour,
Les amerloques ont donné à cette méthode un nom : Le shotgunning. Et c'est plutôt du genre brutal e rien ne remplace un bon diagnostic. TL072 = Double ampli op. Pas Jfet ! Mais sur les marshall il arrive que cela brule à l'entrée. Vérifier les tensions avant de remplacer. Tx |
Haut | ![]() ![]() |
corto30 Custom Total utilisateur ![]() ![]() Inscrit le: 03 Oct 17 Localisation: 4ème coin de l'hexagone |
# Publié par corto30 le 03 May 23, 12:26
Transistorix a écrit : Bonjour,Les amerloques ont donné à cette méthode un nom : Le shotgunning. Et c'est plutôt du genre brutal e rien ne remplace un bon diagnostic. TL072 = Double ampli op. Pas Jfet ! Mais sur les marshall il arrive que cela brule à l'entrée. Vérifier les tensions avant de remplacer. Tx Ça peut marcher.. prions Ste Soudure C'est quoi ce composant noté RV1 entre 2 etages de gain ? _________________ Nutrisco et Extinguo |
Haut | ![]() ![]() |
Tof the F*up guy Vintage Total utilisateur ![]() ![]() Inscrit le: 18 Nov 08 Localisation: - |
# Publié par Tof the F*up guy le 03 May 23, 14:46
A part tester toutes les resistances, dessouder les condos pour test puis ressouder, et aussi tester l'ampli operationel du preampli, et trouver le probleme.
Ou acquerir une tete DSL ou un preamp pour brancher dans la boucle... Ou meme remplacer le 5120 avec un Katana 50W, qui est peut etre mieux, au detriment d'etre moins robuste Je ne vois rien d'autres a faire _________________ Tophe |
Haut | ![]() ![]() |
Zafet Inscrit le: 30 Apr 23 Localisation: France |
# Publié par Zafet le 03 May 23, 15:41
Merci, pour les suggestions. Voilà comment je vois les choses : vu le prix des composants ça vaut quand même le coup de passer un peu de temps a en remplacer quelques uns. Je le ferai uniquement sur la partie gain car sinon tout fonctionne, l’ampli crache normalement sauf que j’ai 2 canals clairs….la zone de la panne me semble donc bien délimitée.
Katana 50, j’ai eu, bien, plein de possibilités mais rien à voir (pour moi) au niveau qualité du son avec ce vieux Marshall que j’apprécie vraiment (ce n’est que mon ressenti). |
Haut | ![]() ![]() |
![]() |
