et l'autre coin, c'est le "studio musique" ? c'est pratique pour tester juste après modif !
bill bokey
perl a écrit :
jeff10 a écrit :
J'aime bien le coté Seventies de ton atelier


En accord avec ses amplis préférés

Cool et "yeah baby" !


Yeah baby indeed ! B|

fxdfxd a écrit :
Chouettos, ton atelier, j'aime beaucoup le coté funky
Si mes amplis tombaient parfois en panne, je te les aurais meme envoyés , dommage

-fx



Et t'imagine si je sors ma 'lava lamp' !!! Le Mojo de dingue !!!


wun a écrit :
Yes, Bill ... Le coté psyché-60's est super et cohérent avec l'esprit vintage des "gros cubes" british ... ;-)


J'aime bien les petits amplis aussi, hein ! J'ai un WEM ER15 et même un Lead 12 ! bon ok, ils "dorment" sur une étagère depuis des mois ....



oldamp a écrit :
et l'autre coin, c'est le "studio musique" ? c'est pratique pour tester juste après modif !


Oui, cet atelier était mon studio à l'époque où j'étais musicien à plein temps. Pour les test comparatifs c'est très pratique en effet ! Pour être vraiment réglo j'utilise un boîtier de reamping.
D'ailleurs je vais bientôt déménager, l'atelier et le studio seront beaucoup plus grands ! Mais ça, on en reparlera dans un an

En attendant voici une vidéo d'un de mes amplis préférés :

Castle Made of Sound (tube amp workshop) :

www.castlemadeofsound.com

https://www.guitariste.com/for(...).html
totoleheron
bill bokey a écrit :

D'ailleurs je vais bientôt déménager, l'atelier et le studio seront beaucoup plus grands ! Mais ça, on en reparlera dans un an

Surtout n'oublie pas les tapis.
Bonne continuation.
oldamp
oui, le T&B est un excellent ampli ! mais quasiment impossible d'en avoir un à un prix abordable (pour moi...) ! même en mauvais état ça part assez cher !

pour la partie "atelier", je déconseillerais quand même la moquette... faut prévoir un nettoyage facile ! et pense à soigner l'éclairage, c'est important pour la fatigue occulaire.
bill bokey
oldamp a écrit :

pour la partie "atelier", je déconseillerais quand même la moquette... faut prévoir un nettoyage facile !


Pas de concession pour le "Mojo" !


oldamp a écrit :

et pense à soigner l'éclairage, c'est important pour la fatigue occulaire.


Aucun soucis, j'ai deux lampes télescopiques, de part et d'autre de l'ampli sur lequel je travaille et j'ai (surtout !) des lunettes dédiées
Les photos paraissent peut-être sombres mais l'atelier ne l'est pas du tout
Castle Made of Sound (tube amp workshop) :

www.castlemadeofsound.com

https://www.guitariste.com/for(...).html
oldamp

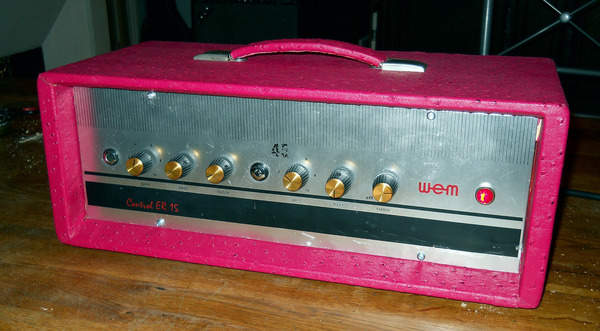

tien! moi aussi j'ai un Wem ER15 ! il y avait juste le chassis, bien tordu ! j'ai dû refaire un cab complet et pas facile, il a un profil un peu spécial... j'ai mis des boutons Marshall, il me manque deux des originaux, introuvables...

bill bokey

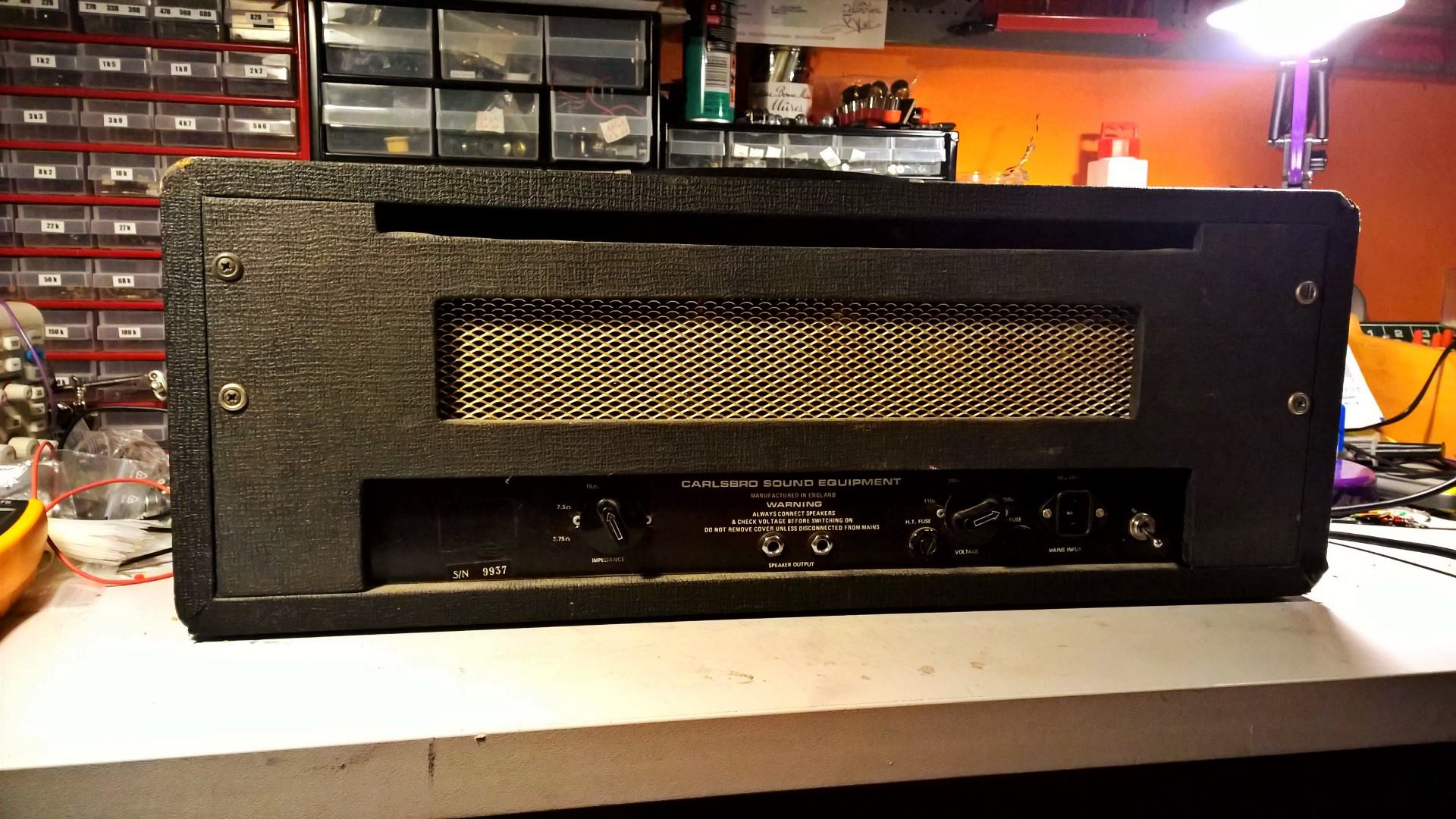

Voici en image la restauration d'un CARLSBRO CS60 TC. Enfin, c'est plus qu'une restauration puisque l'ampli de base n'est pas un CS60 ! En fait l'objectif initial était de restaurer un PA60 :





Mais comme je ne voyais pas trop l'intérêt d'un ampli "sono" à 4 canaux et (surtout) vu que je suis un grand fan du CS60 j'ai décidé d'en faire un ! Par "chance" j'avais un châssis "épave" de CS100 qui traînait dans un coin, sans transfo ni board mais j'ai pu récupérer le panneau avant, qui est absolument identique sur les deux modèles, 60 ou 100W.
Le transfo de sortie du PA60 ne ressemblant en rien à celui du CS60 que je connais j'ai récupéré le Drake d'une autre épave Carlsbro, un 50TOP qui dormait lui aussi sur une étagère !

Bon, châssis,transfos et faceplate ok, passons au circuit, je trace un layout qui respecte l'original (en suivant des photos que j'avais faites de l'intérieur du combo CS60 que j'avais) :



Au propre, à côté de la plaque de phénolic vierge :

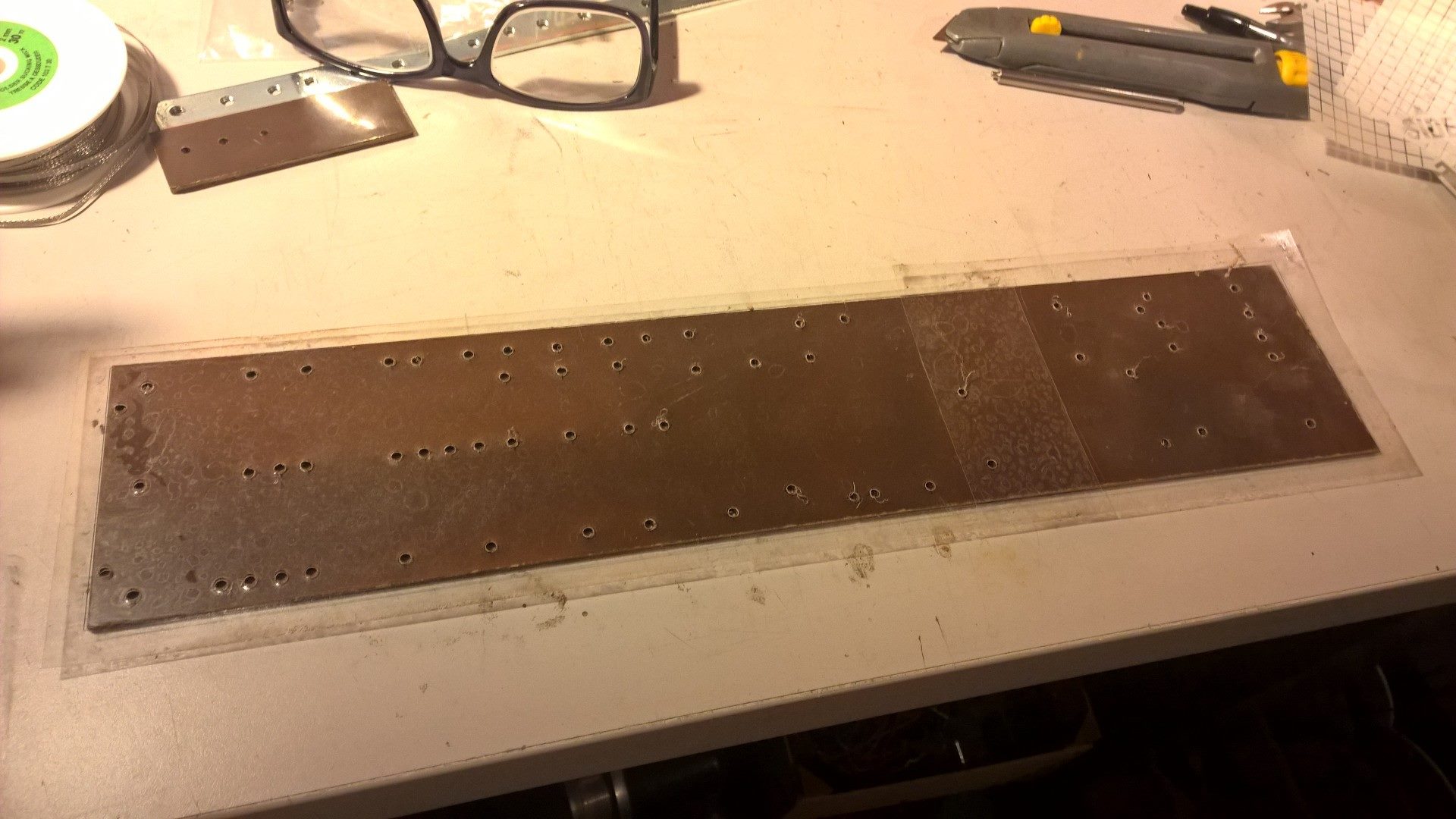

Ensuite je l'imprime sur un transparent autocollant et je perce le board :



Voici le board après installation des eyelets, à côté de celui du CS100 :

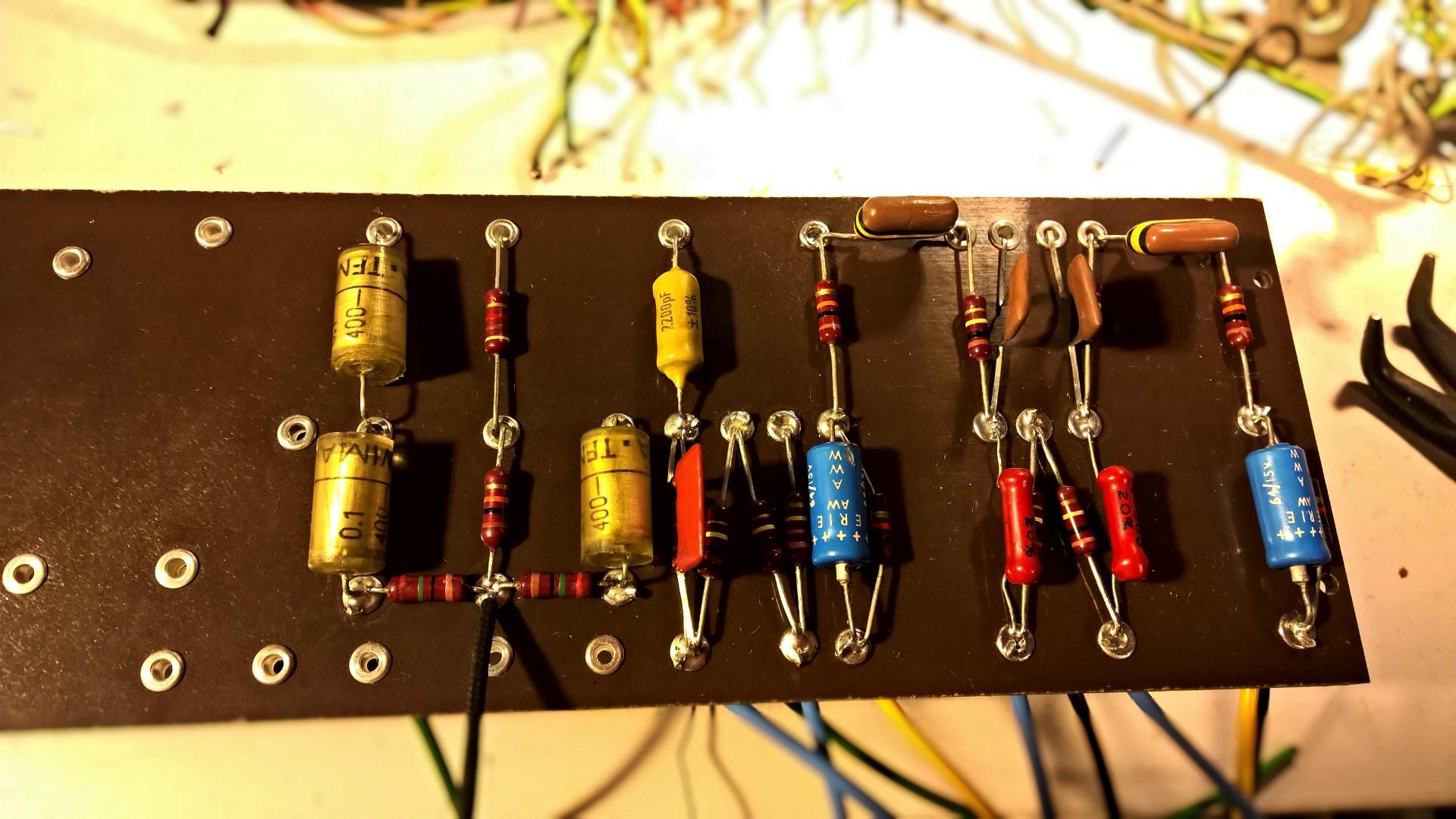

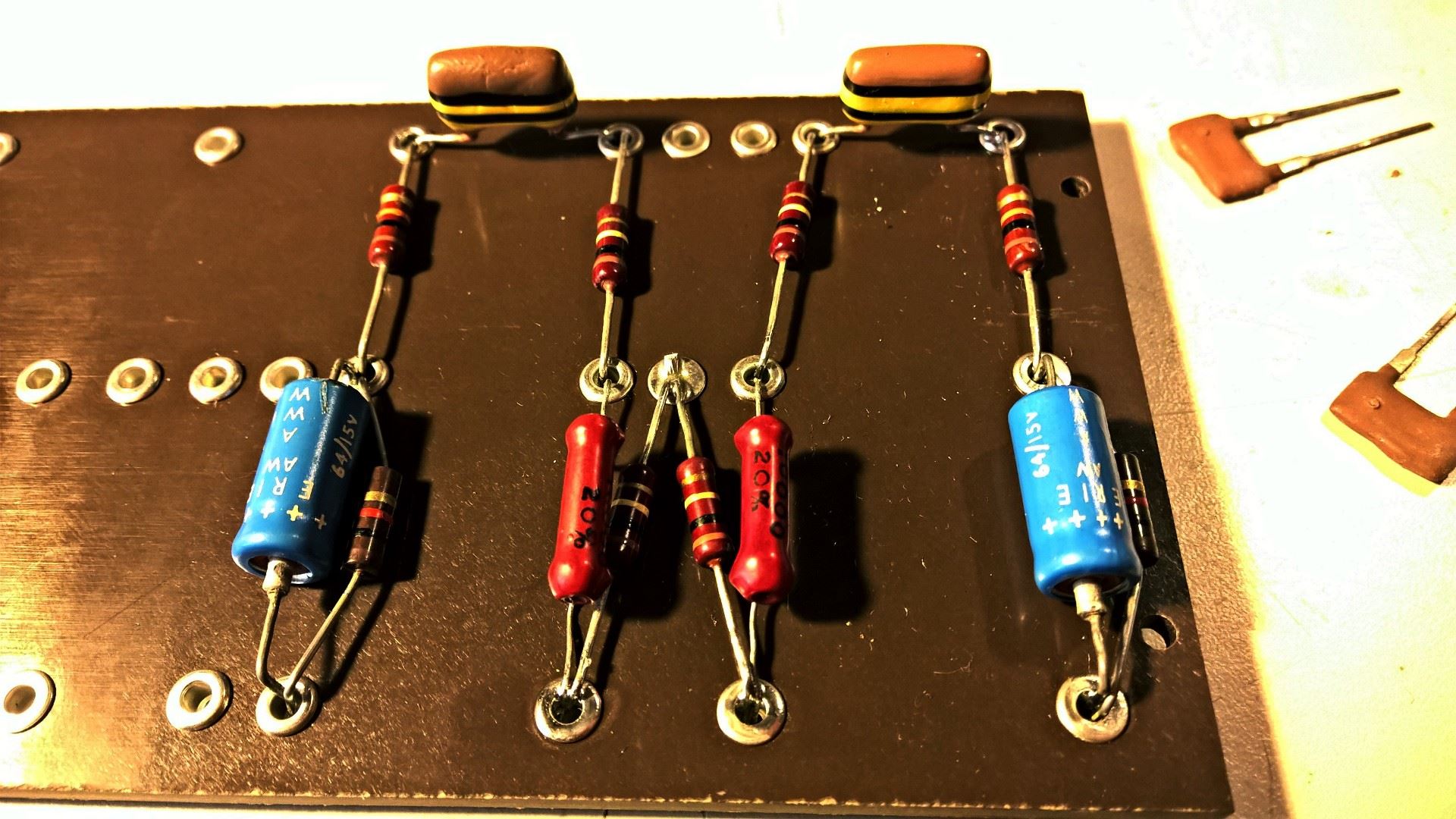

Je pioche dans mon stock de pièces "mojo-vintage-NOS" pour peupler le board, en essayant de rester au plus proche de l'original :









Le châssis est dépouillé de son ancien board, j'installe des résistances de grille-écran neuves et un interrupteur de standby :

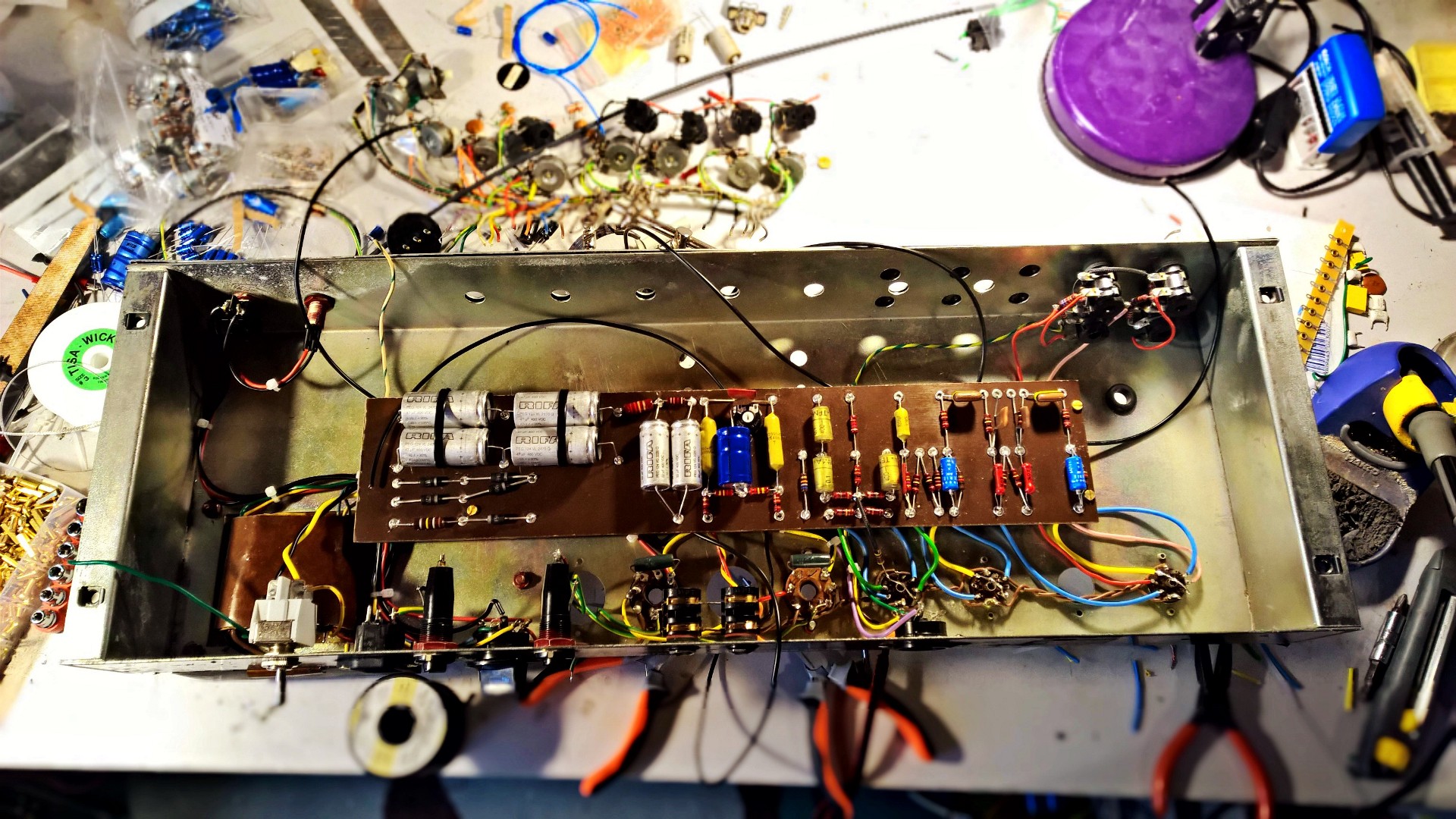

Installation du board dans le châssis :

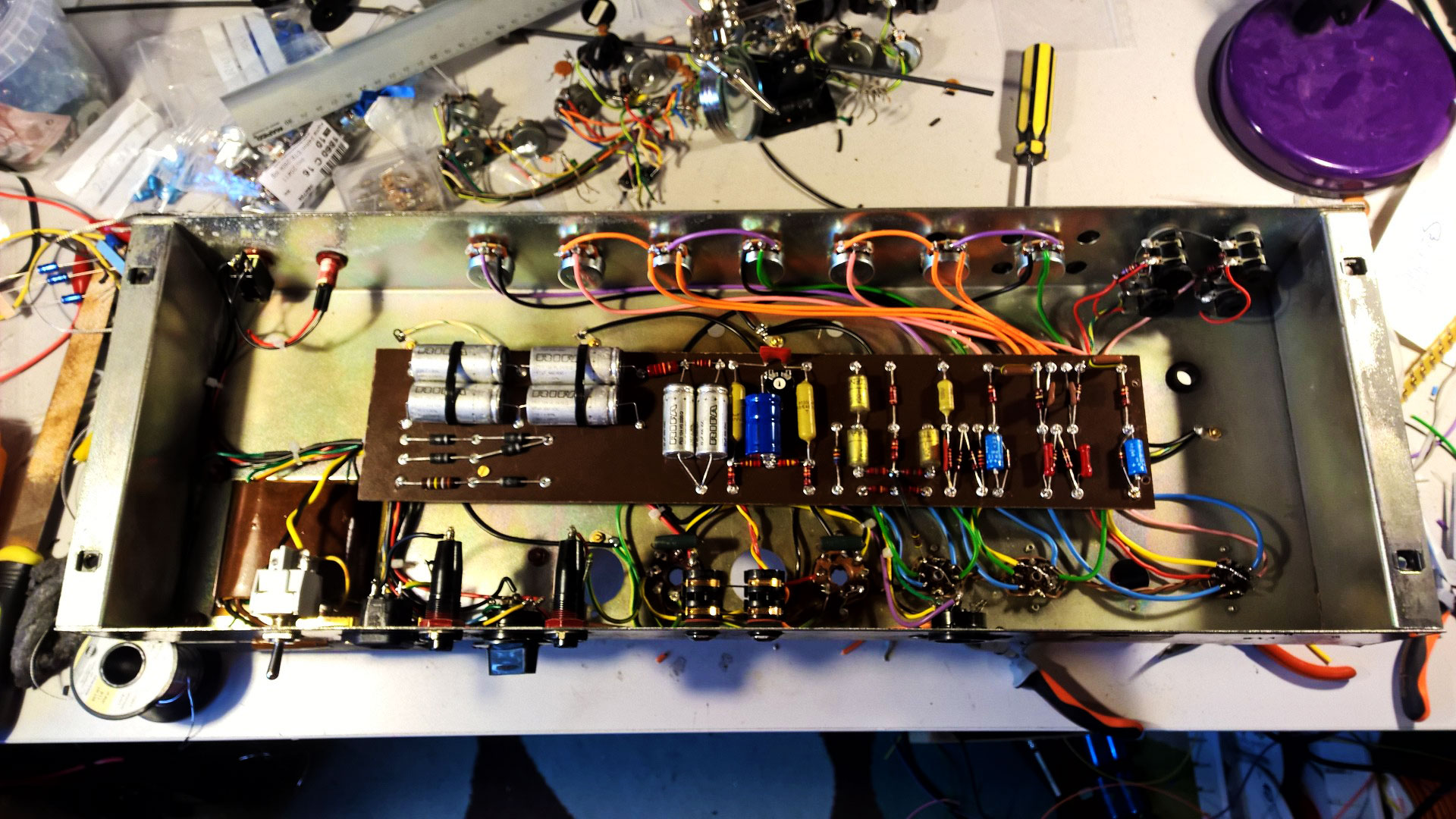

Il ne reste plus qu'à tout câbler :



Et voilà !

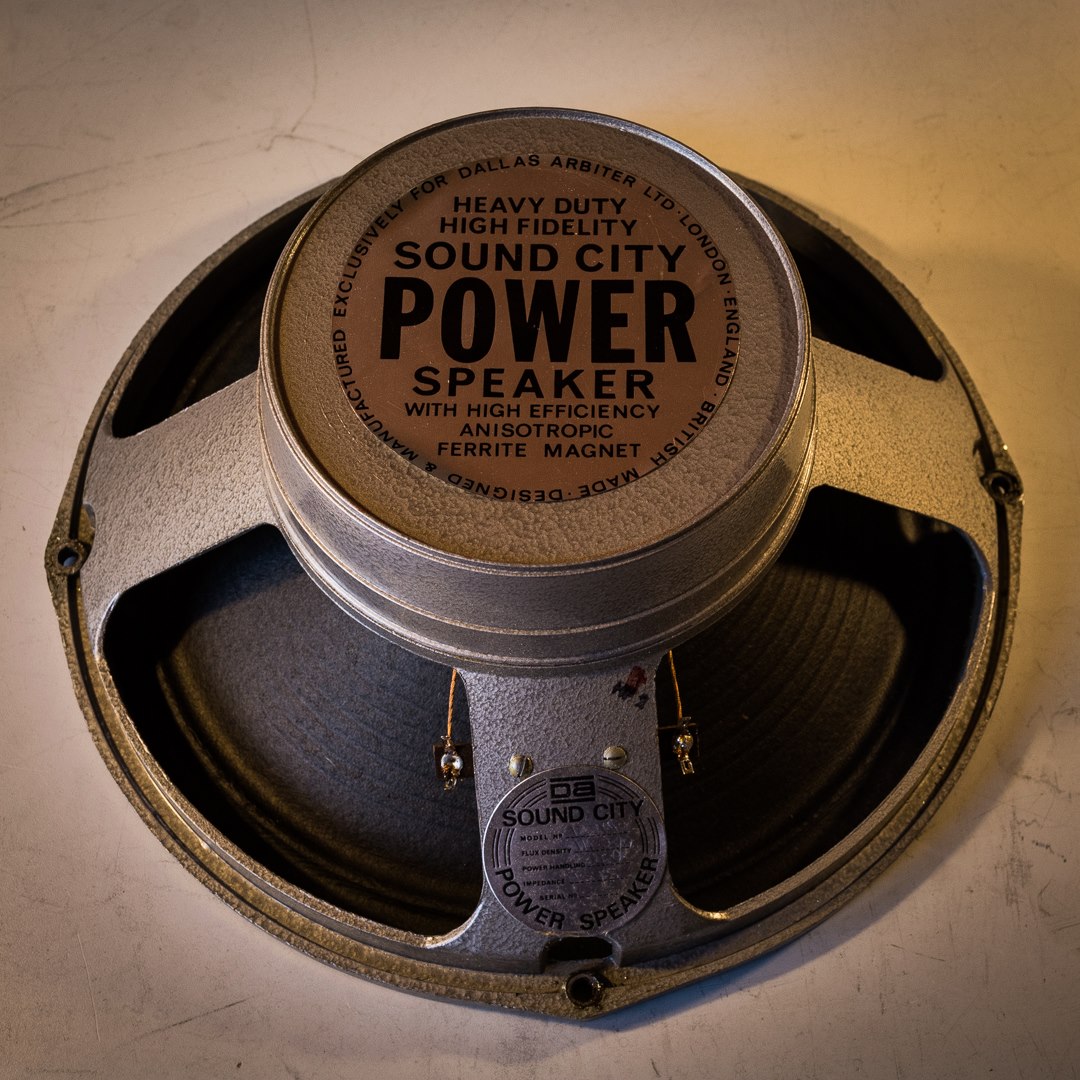

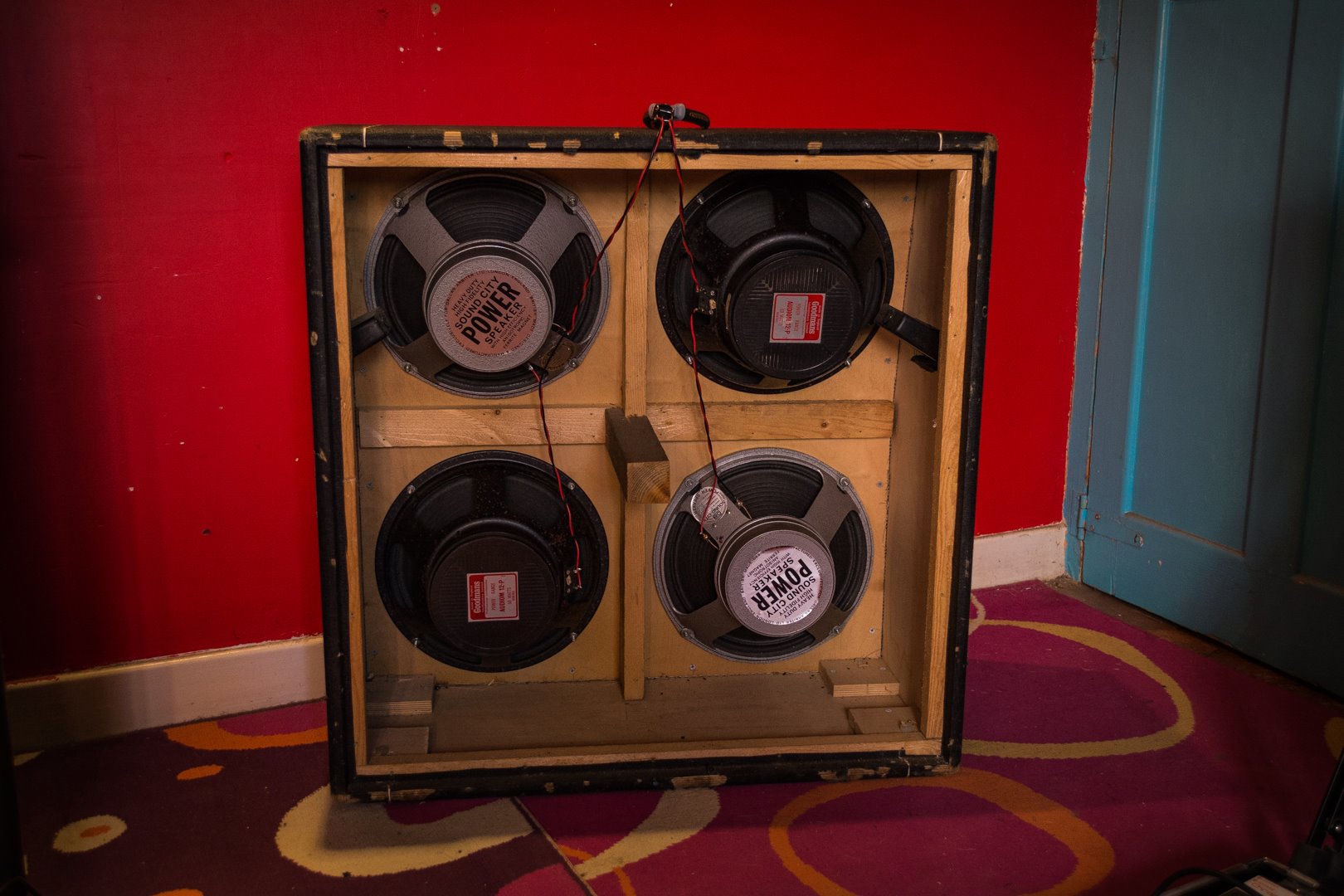

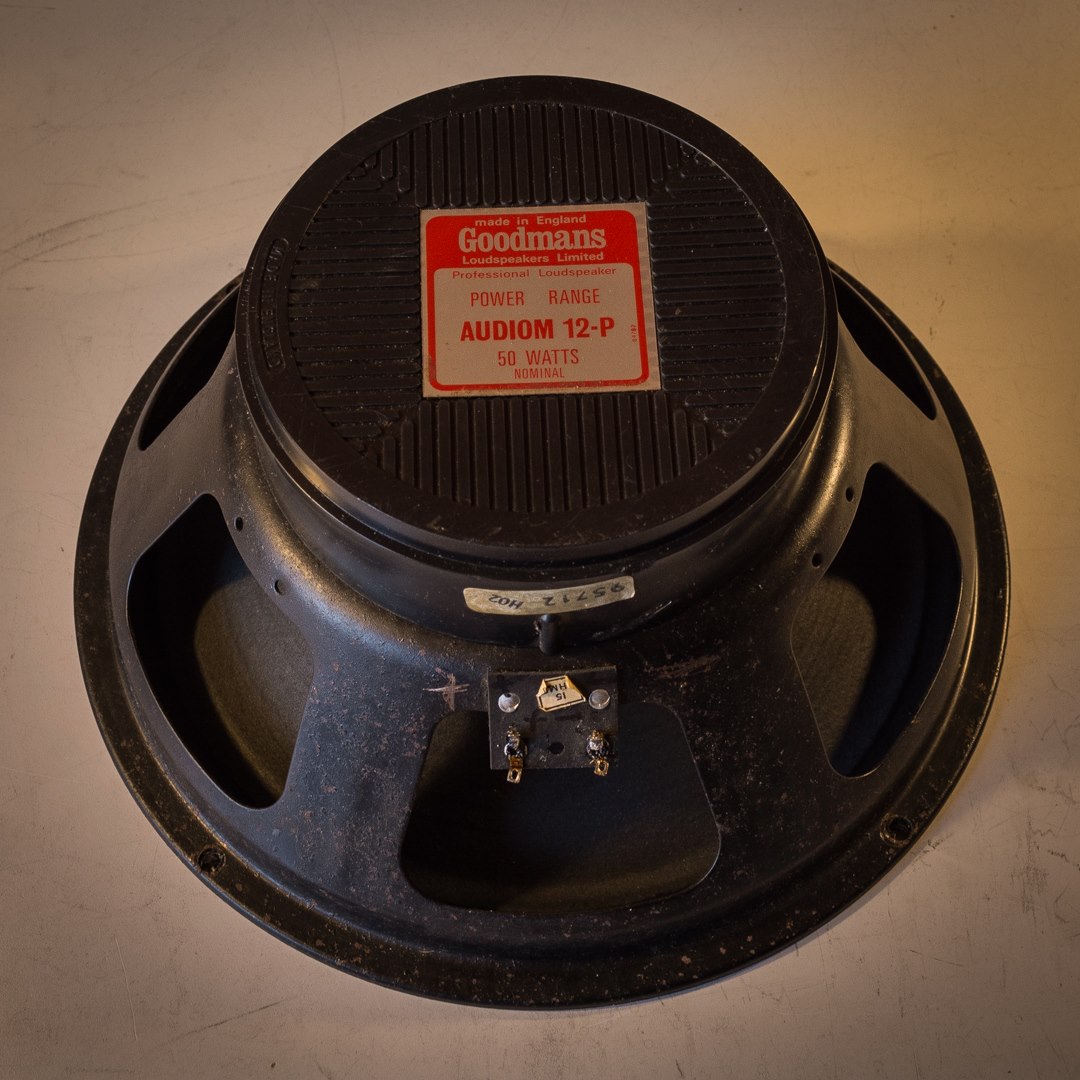

Et comme le "hasard" fait toujours bien les choses j'avais dans mon stock un 4x12 (vide) de marque SAI avec exactement le même tolex que la tête ! Je l'ai équipé d'une paire de Goodmans Audiom 12-P et une paire de Fane 122190 'Sound City' :

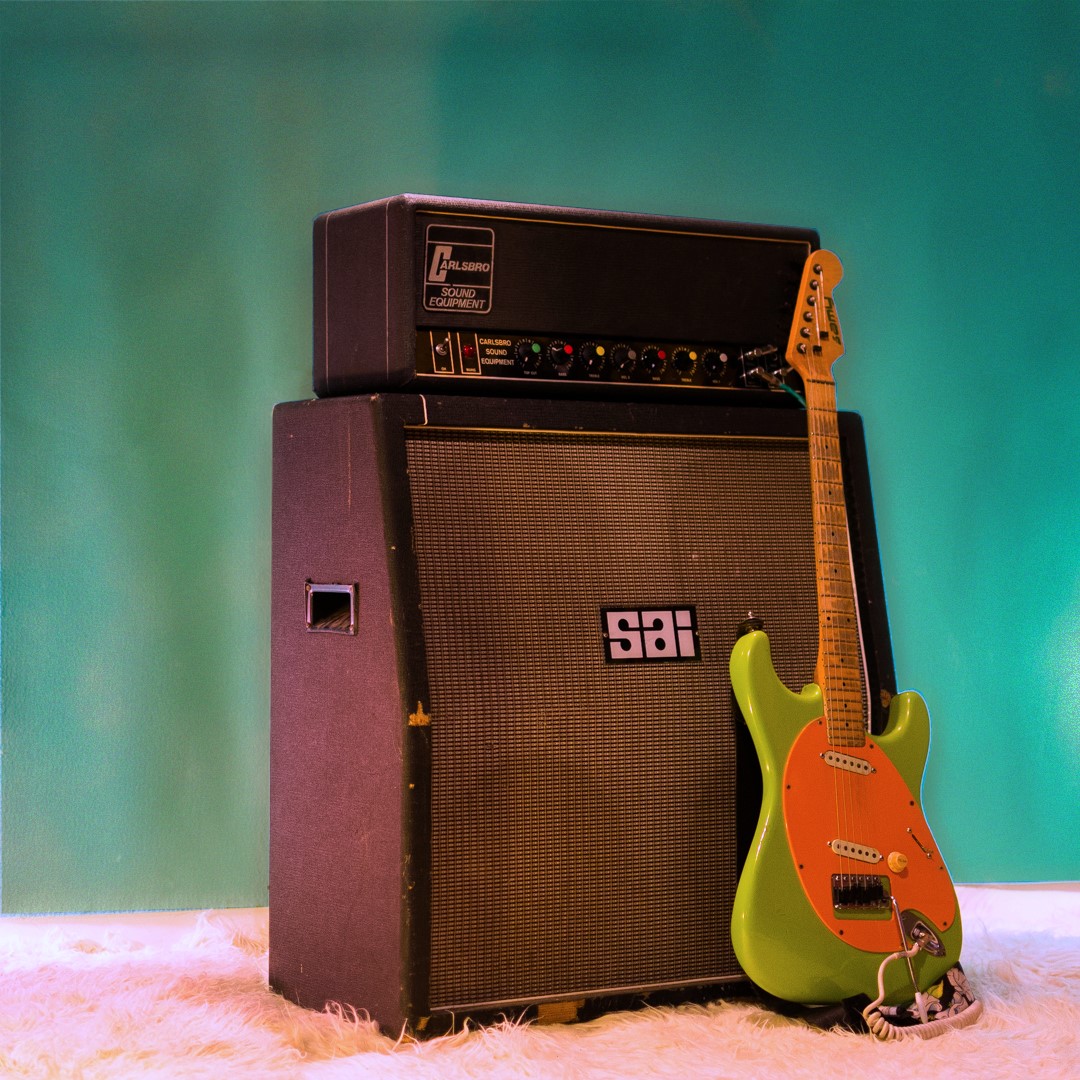

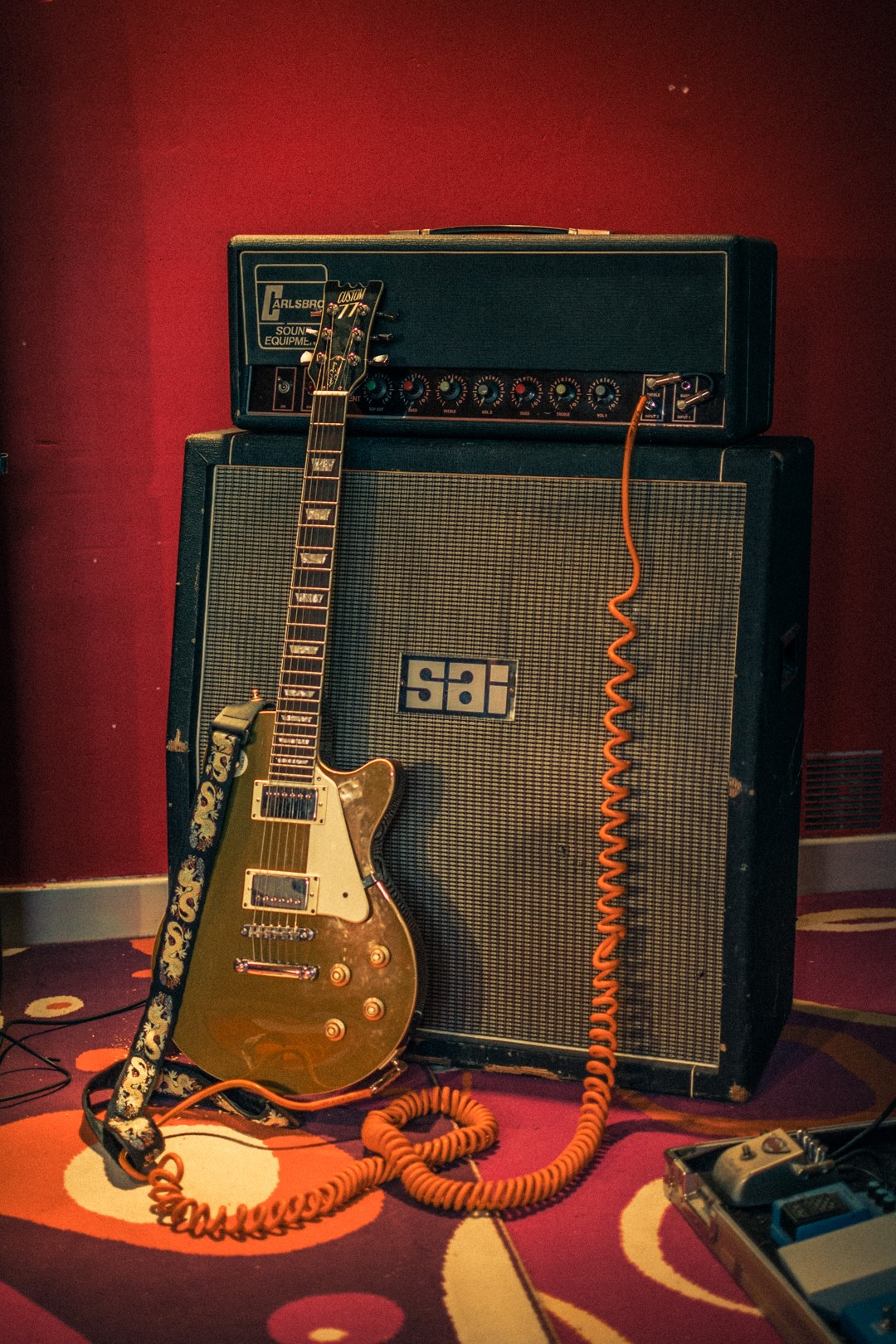

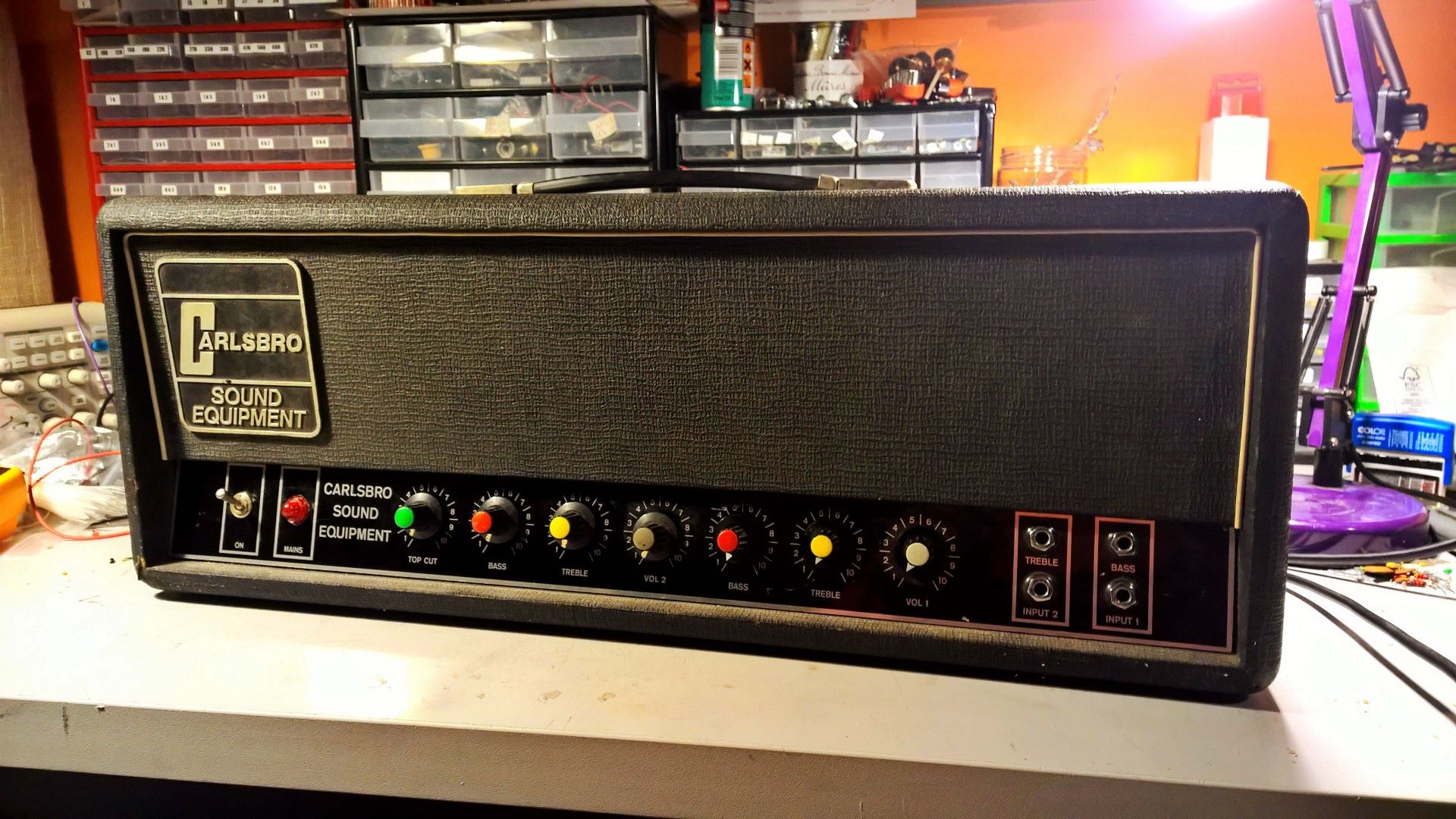

Et voici au final un (très) beau half stack :





Malheureusement l'ampli est parti tellement vite que je n'ai pas eu le temps de faire des vidéos correctes, je n'ai donc que ces deux extraits filmés avec mon smartphone :





En tout c'est un ampli absolument génial, je suis décidément un grand fan de ce CS60. Bien sûr il ne crunch qu'à volume assez élevé mais quel crunch !!! Le clean "pétillant" est tout à fait splendide et encaisse très bien les FX.

Voilà pour aujourd'hui, à bientôt pour la suite de nos colorifiques et picturesques aventures !
Castle Made of Sound (tube amp workshop) :

www.castlemadeofsound.com

https://www.guitariste.com/for(...).html
perl
  • #24
  • Publié par
    perl
    le 01 Dec 15, 22:25
.

Bravo Mr Bill !!

Tu as mérité une bonne bière !! ( OK , 2 ..)
L'important c'est de ( et se ) faire plaisir



"la BT est au guitariste , ce que le mur est au tennisman ;un moyen de s'entrainer seul ; mais qui n'a pas grand chose à voir avec le jeu en live ..."
HammerPulloff
Bien sympa ce poste sur le CS60, c cool de découvrir des vieux broll et de les voir renaître sous nos yeux, merci
Bonne continuation !
totoleheron
Il faut apprécier l'attention portée sur les composants d'où le résultat.
Avec la raréfaction de ce genre de composants, peu de techniciens aujourd'hui réalisent ou proposent ce genre de travail.
Ca méritait je pense d'être souligné.

oldamp
Purée Bill ! tu travailles 100 fois mieux que Chambonino ! il a tous les schémas sur son site...
http://www.chambonino.com/carl(...).html

et faut pas rigoler avec mister Mojo ! il fait aussi sa part de boulot quand on lui sacrifie quelques $$$
dark lapinou
ou se trouve ton "château" bill ?
(| _ |)
(='.'=)
(")_(")
bill bokey
perl a écrit :
.

Bravo Mr Bill !!

Tu as mérité une bonne bière !! ( OK , 2 ..)


Merci !
Mais ce sera une tasse de thé, j'ai remarqué que l'alcool et la haute tension ne vont pas bien ensemble....

HammerPulloff a écrit :
Bien sympa ce poste sur le CS60, c cool de découvrir des vieux broll et de les voir renaître sous nos yeux, merci
Bonne continuation !


Merci ! Ravi que mon travail plaise et suscite l'intérêt. C'est une vraie passion pour moi mais c'est gratifiant d'avoir des retours positifs

totoleheron a écrit :
Il faut apprécier l'attention portée sur les composants d'où le résultat.
Avec la raréfaction de ce genre de composants, peu de techniciens aujourd'hui réalisent ou proposent ce genre de travail.
Ca méritait je pense d'être souligné.



Merci de l'avoir remarqué !
Mon stock de pièces d'époque sera malheureusement bientôt épuisé... Du coup je cherche des équivalents de qualité. Les nouveaux condos SoZo NexGen par exemple sont vraiment excellents !

oldamp a écrit :
Purée Bill ! tu travailles 100 fois mieux que Chambonino ! il a tous les schémas sur son site...
http://www.chambonino.com/carl(...).html

et faut pas rigoler avec mister Mojo ! il fait aussi sa part de boulot quand on lui sacrifie quelques $$$


John Chambers est un grand spécialiste des Carlsbro, Selmer etc... Son site est en effet une vraie mine d'or !

dark lapinou a écrit :
ou se trouve ton "château" bill ?


Ah oui ! j'avais oublié de le préciser, je suis lyonnais, je vis dans le Beaujolais et je vais bientôt déménager vers Bourg (en direction de Mâcon).
