Help cablâge 2x12

Salut à tous,

J'ai besoin d'une petite confirmation avant de brancher mon baffle, au cas où j'aurais fait une bêtise ^^
Voilà, j'ai acheté un kit de câblage ( http://www.tube-town.net/ttsto(...).html ) pour mon 2x12 Tube-Town afin de le câbler en parallèle et avoir un baffle à 8ohms (2x16ohms).

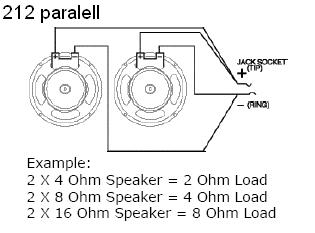

L'idée est de faire ça :

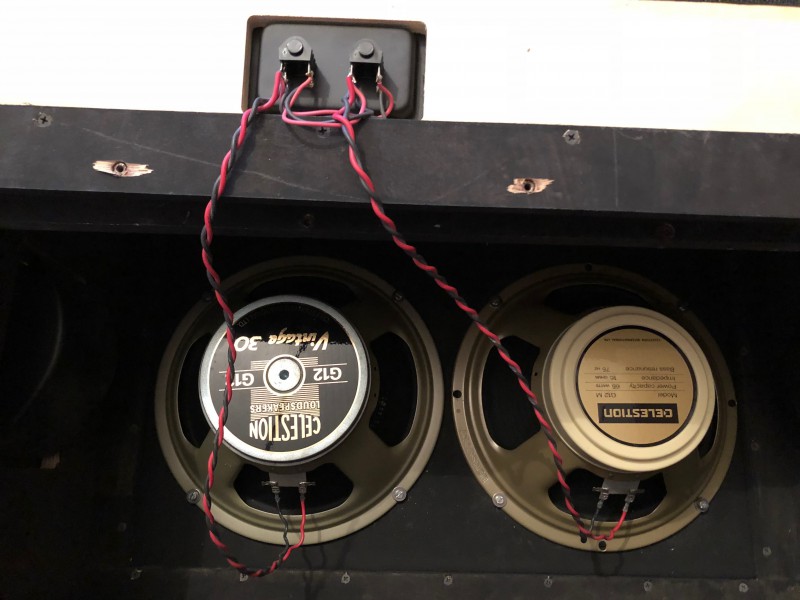

Et je l'ai branché comme ceci-ci :



Est-ce que c'est branché correctement ?

Je le mets en vente mais je veux qu'il soit nickel du coup

Merci d'avance pour votre aide !

ben ton plan est bon après sur la photo je sais pas je vois pas assez bien ^^
question bête pourquoi ta 2 jack c est ça qui te perturbe surement
avec un pas de souci c'est sur

Tu veux le vendre ?
T'as qu'à le brancher tu verras s'il explose

Il a acheté une prise mono-stéréo

Exact ! Du coup, à votre avis c'est bon ou pas ?
Les câbles rouges sont branchés dans les + et les câbles noirs sur les - de chaque HP.

Ok nos amis de chez Tube-Town m'ont confirmé que c'était bon !
Merci pour votre non aide !

Donc c'est good, le baffle est à nouveau en vente et nickel !

Salut a toi M. Hyde,

Je pense que tu vas être la bonne personne pour me répondre.

J'ai un cab 2x12 palmer avec 2 g12h75 creamback dedans et je me suis toujours demandé ce que ça donnerait un g12h75 mixé avec un vintaige 30.

Je constate que ta photo représente exactement ce que j'ai à l'esprit.

Alors verdict, le mix des deux HP est intéressant ? Y en a t'il un qui bouffe plus l'autre ?

Ca peut etre déséquilibré en foction du rendement de chaque HP = 96 db et l'autre 100db et la plage de fréquences en vigueur

Jeff10, tu penses que tu t'es trompé, que ce soit le V30 ou le G12H75, ces deux HPs font bien tous les deux 100dB en rendement.

Donc le mix de ces deux HP ne pose pas de problème d'un point de vue du rendement.

Ok ,dans ce cas est un tres bon point !
