# Publié par Hueyman le 07 Oct 22, 17:49
Bonjour,

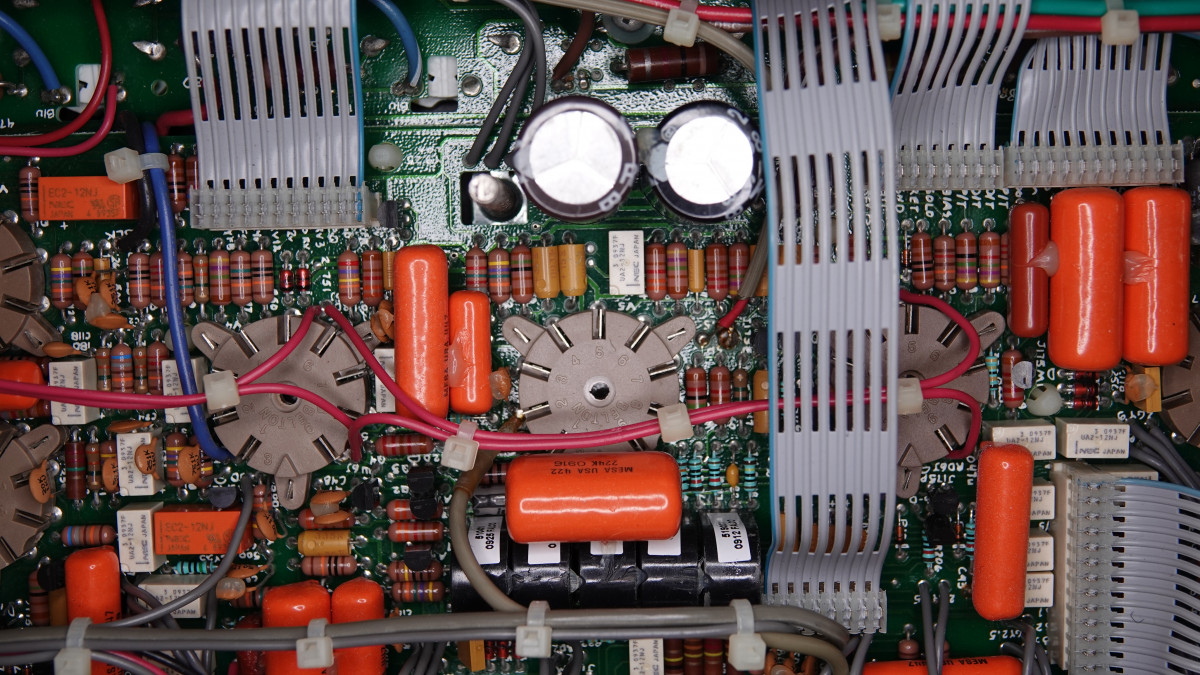

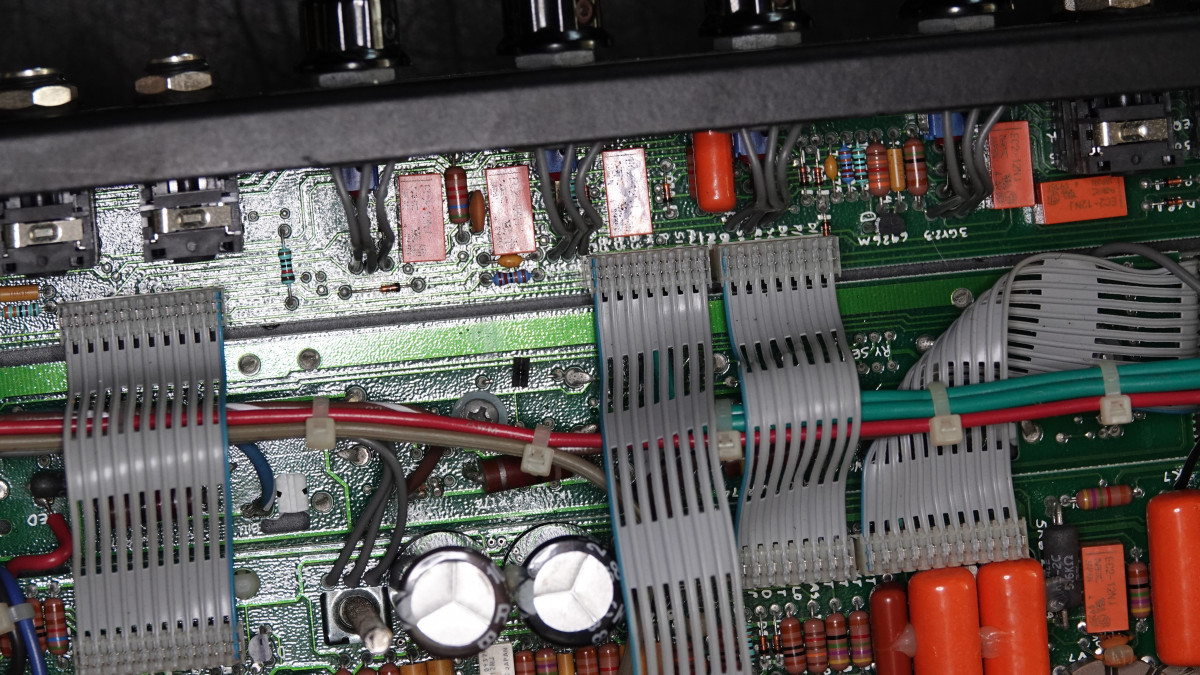

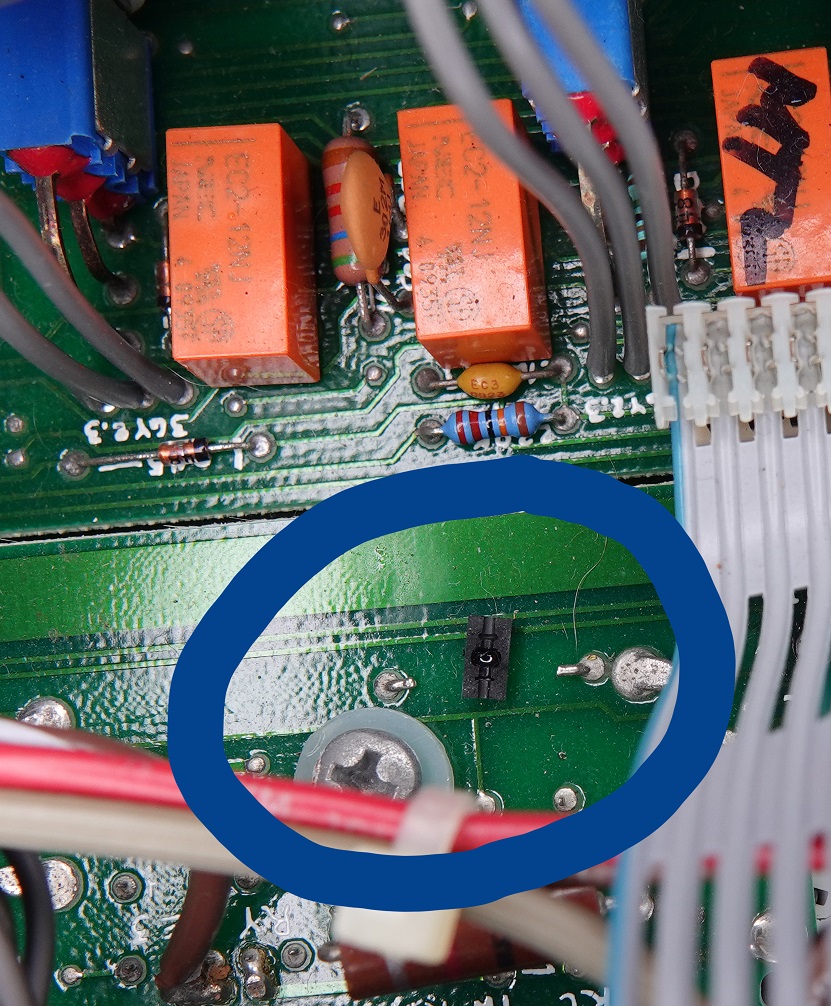

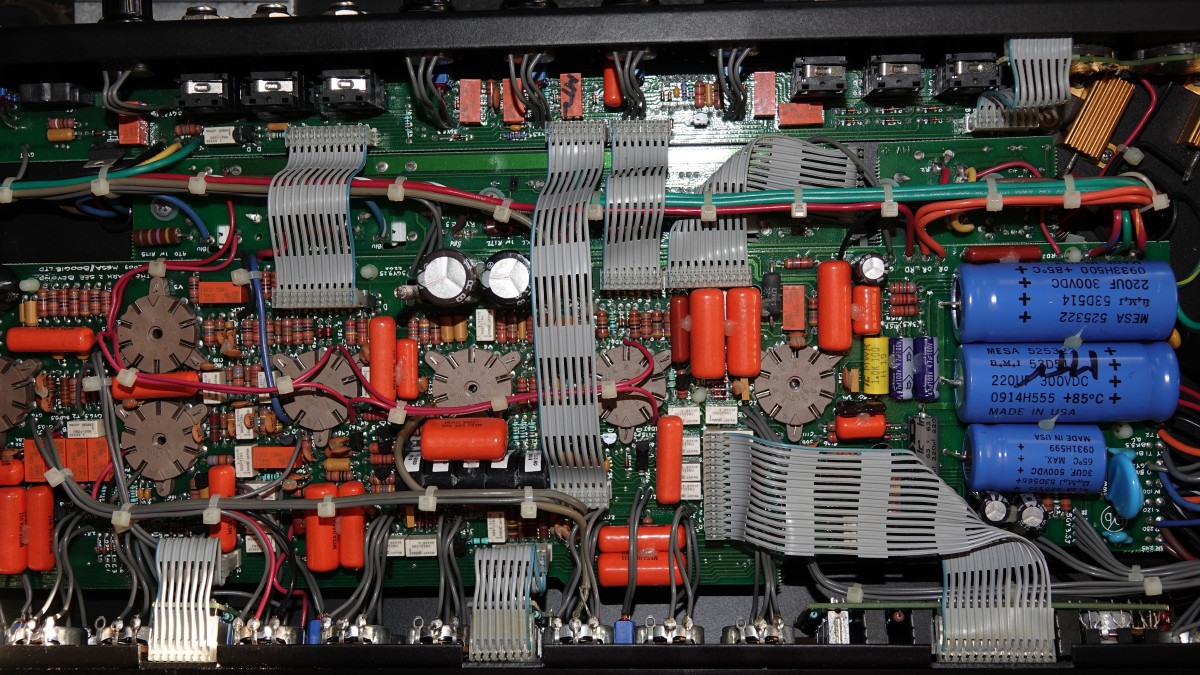

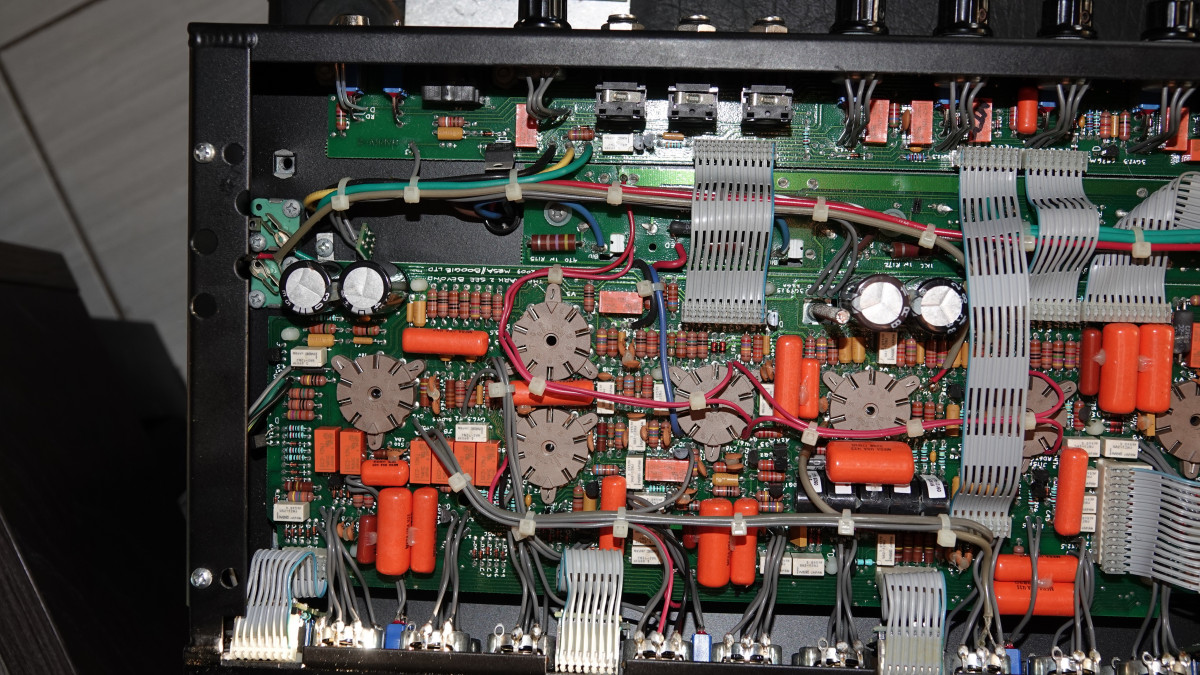

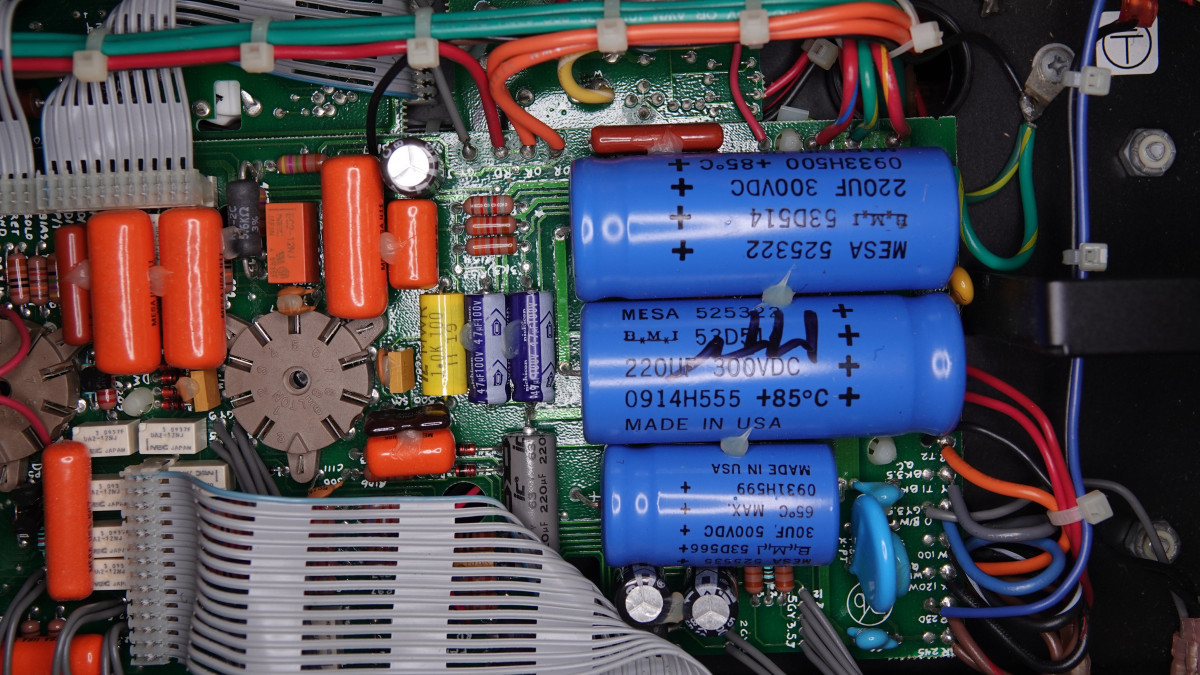

J'ai un Mark V qui me pose problème, hier en jouant le son s'est arrêté, mais pas l'ampli ( leds toujours en fonctionnement, changement de canal possible ). Un son très faible de guitare pouvait se faire entendre en poussant le volume à fond, mais également une odeur de composant électronique brûlé. C'est un ampli de 2009, acheté d'occasion il y a trois mois, en parfait état cosmétique mais avec les lampes d'origine. Voici les liens pour accéder à quelques photos HD de la PCB. un composant style transistor a éclaté et est coupé en deux, je n'arrive pas à voir d'où il vient. L'odeur de brûlé vient de là . J'habite à Mayotte et personne dans le coin de compétent pour y jeter un œil, ce n’est peut-être pas un truc grave mais je n'y connais pas grand-chose. ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() Je pensais changer le set de lampes complet mais le fait de voir se composant éclate me dit qu'il y a autre chose. Pourriez-vous m'apporter votre aide s'il vous plaît ? |
Haut | ![]() ![]() |
| |
Grouic Vintage Méga utilisateur ![]() ![]() Inscrit le: 25 Apr 06 Localisation: France |
# Publié par Grouic le 09 Oct 22, 09:52
Ce bazar là dedans !
M'est avis qu'il faut quand même quelques compétences pour se lancer dans une réparation, attention au haut voltage ! _________________ Versatile : qui change fréquemment d'opinion. (Le Robert) |
Haut | ![]() ![]() |
oldamp Vintage Méga utilisateur ![]() ![]() Inscrit le: 30 Mar 09 Localisation: Kherson outragé, Kherson brisé, Khreson martyrisé mais Kherson libéré ! |
# Publié par oldamp le 09 Oct 22, 10:42
Ça ressemble à une diode, mais si elle a éclaté c'est qu'il y a autre chose qui a provoqué la panne... Bonjour pour trouver quelqu'un de compétent ! Je le vois bien prendre la poussière sur une étagère maintenant... Les lampes, faut les tester avant de les changer.
_________________ Poutine, dégage ! Vaccinez-vous bordail ! ATTENTION ! Google vous surveille ! Quand Redstein montre l'abattoir, l'imbécile bouffe Redstein |
Haut | ![]() ![]() |
littleguitar Custom Supra utilisateur ![]() ![]() Inscrit le: 20 Mar 04 Localisation: Ma grotte |
# Publié par littleguitar le 09 Oct 22, 11:03
Si un peu de route ne te fait pas peur, il y a CDM custom labs à Orléans, tu peux toujours lui exposer la chose par téléphone ou mail mais sache qu'il a du beaucoup de boulot....
_________________ Tubes, what else ! |
Haut | ![]() ![]() |
oldamp Vintage Méga utilisateur ![]() ![]() Inscrit le: 30 Mar 09 Localisation: Kherson outragé, Kherson brisé, Khreson martyrisé mais Kherson libéré ! |
# Publié par oldamp le 09 Oct 22, 11:26
T'as lu trop vite le post ! ! ! Il habite à Mayotte...
_________________ Poutine, dégage ! Vaccinez-vous bordail ! ATTENTION ! Google vous surveille ! Quand Redstein montre l'abattoir, l'imbécile bouffe Redstein |
Haut | ![]() ![]() |
corto30 Custom Total utilisateur ![]() ![]() Inscrit le: 03 Oct 17 Localisation: 4ème coin de l'hexagone |
# Publié par corto30 le 09 Oct 22, 11:58
Ouais ça fait un peu de route..
Le composant éclaté semble pas etre a son emplacement, y'a zéro trace de chauffe .Y'aurait pas un autre endroit avec des traces de brulé ? (Genre vers l'alim sous la nappe grise) _________________ Nutrisco et Extinguo |
Haut | ![]() ![]() |
manulonch Vintage Méga utilisateur ![]() ![]() ![]() Inscrit le: 04 Nov 03 Localisation: Mons (7000, Belgique) |
# Publié par manulonch le 09 Oct 22, 14:36
Même idée que toi, ce bidule n'est pas à sa place.
Par contre, compliqué de savoir de quoi ça vient. _________________ " Vous vous faites chier pour rien, le son c'est les doigts !! " Ne clique surtout pas sur ce lien, ce que tu pourrais voir risquerais de changer ta vie Hahahahaha putain... " Militer sur Backstage c'est comme être riche au Monopoly " |
Haut | ![]() ![]() |
Hueyman Inscrit le: 26 Oct 09 Localisation: Poitiers (86, France) |
# Publié par Hueyman le 09 Oct 22, 14:41
Salut les gars,
Merci pour vos retours. Ouais compliqué pour aller voir qui que ce soit. J'attends encore le retour du support Mesa mais d'autres sources pensent également à une Diode. Sachant que l'ampli a 13 ans et a toujours ses lampes d'origines, il se peut qu'une lampe faiblarde ou déconnante ai engendré ce soucis électronique au niveau de la diode. Je ne vois pas de trace de brulé, même là d'où l'odeur vient. Vais regarder de plus prêt. Voici pour info les schémas. Sur la " diode " j'arrive à lire " .. A40... " Bon dimanche |
Haut | ![]() ![]() |
corto30 Custom Total utilisateur ![]() ![]() Inscrit le: 03 Oct 17 Localisation: 4ème coin de l'hexagone |
# Publié par corto30 le 09 Oct 22, 15:19
Check aussi le serial : si < MK5 10486 y'a un changement des diodes 1N4007 par des plus costaudes préconisé
_________________ Nutrisco et Extinguo |
Haut | ![]() ![]() |
Hueyman Inscrit le: 26 Oct 09 Localisation: Poitiers (86, France) |
# Publié par Hueyman le 09 Oct 22, 20:06
Ah c'est intéressant ça, effectivement ça ressemble beaucoup à ce composant et mon ampli est bien plus vieux ( 2009 ) avec un serial number : MKV-002106 donc ceci explique peut-être cela...
Du coup, je change la diode et c'est good ? |
Haut | ![]() ![]() |
corto30 Custom Total utilisateur ![]() ![]() Inscrit le: 03 Oct 17 Localisation: 4ème coin de l'hexagone |
# Publié par corto30 le 09 Oct 22, 20:55
Faudrait affiner le diagnostic avant de sortir le bistouri (quand je vois comment le pcb est peuplé je trouve qu'il faut avoir la foi pour tenter le dépannage !)
Y'a une dizaine de 1N4007 rien que dans la partie alimentation, faut verifier si elles sont toutes bien en place à l'aide du schéma... La preconisation concerne D16 à D18, elles sont sur le circuit 14VAC/12VDC/5VDC qui alimente le chauffage de quelques tubes, le ventilo et d'autres composants. _________________ Nutrisco et Extinguo |
Haut | ![]() ![]() |
Lao Custom Supra utilisateur ![]() ![]() Inscrit le: 07 Mar 05 Localisation: Pas loin de Rennes |
# Publié par Lao le 09 Oct 22, 23:24
On devrait voir d'autres diodes à côté si c'est le pont de diodes, non ?
et d16 Ã d18 - pourquoi pas d19? |
Haut | ![]() ![]() |
corto30 Custom Total utilisateur ![]() ![]() Inscrit le: 03 Oct 17 Localisation: 4ème coin de l'hexagone |
# Publié par corto30 le 10 Oct 22, 06:43
Lao a écrit : On devrait voir d'autres diodes à côté si c'est le pont de diodes, non ?et d16 à d18 - pourquoi pas d19? Oui y'a D19 aussi j'ai ripé sur le clavier . Un pont c'est 4 diodes, y'en a 2 sur la partie alim et 2 autres diodes en 'demi-pont'. _________________ Nutrisco et Extinguo |
Haut | ![]() ![]() |
Hueyman Inscrit le: 26 Oct 09 Localisation: Poitiers (86, France) |
# Publié par Hueyman le 10 Oct 22, 20:52
Hello boyzz..
Donc ça se confirme, la modif préconisée par Mesa n'a pas été faite sur le mien, j'ai donc trouver la diode éclatée ( qui ne vient pas de là ou la photo plus haut a été prise ). C'est bien une des 4 D16 à 19 qu'il faut remplacer par plus gros. Photo des diodes fautives, du service bulletin mais aussi côté lampe préamp 12AX7-A, de la chauffe occasionnée. J'espère que ça n'est pas trop gênant car ça touche directement la PCB. ![]() ![]() |
Haut | ![]() ![]() |
corto30 Custom Total utilisateur ![]() ![]() Inscrit le: 03 Oct 17 Localisation: 4ème coin de l'hexagone |
# Publié par corto30 le 10 Oct 22, 21:02
Bon bin le diagnostic est posé, y'a plus qu'a opérer !!
Et bon courage, ça a l'air d'une vraie misère à faire.. _________________ Nutrisco et Extinguo |
