Plus de son Ampli Vox VT20+

Auteur Message
vinvin59
Inscrit le: 19 Sep 20
Localisation: -

Bonjour à tous,
j'ai ressortie mon Vox VT20+ ( qui était au sec et à l'abris ) et je n'ai plus de son, voici les différents tests que j'ai fait :
- la lampe est allumée et chauffe ( mais lumière trés faible )
- si je branche un mp3 sur Aux in : j'ai du son
- si je branche ma guitare, pas de son, par contre le HP emet un petit vombrissement
- guitare branchée avec écouteurs : pas de sons aux écouteurs
- j'ai vérifié les connections du Jack : c'est ok de plus je peux utiliser l'accordeur de l'ampli : donc il reçoit bien le son de la guitare .
- j'ai vérifié le circuit, pas de trace d'oxidation
Auriez-vous une idée ? lampe à remplacer ?
merci de votre aide.
Vincent
Haut
Alerter un moderateur
jeff10
Vintage Top utilisateur


Inscrit le: 07 Jun 08
Localisation: Aube

Pas de schéma sous les yeux ,mais je pense que l'entrée mp3 attaque un AOP ,qui entre direct sur l'étage de puissance ,ce qui m'en déduit ,que le tube de préamplification guitare est hs

_________________
OT:output transformer = transfo de sortie
PT:Power Transformer= transfo d'alim ou TA
SE:single ended = 1 seule lampe de puissance
Bias :ajout d'une tension négative sur un PP
PP:Push Pull
UL:ultralinéaire
Par fois images vaut mieux qu'un long discourt
http://www.jeff10.c.la
Haut
Alerter un moderateur
corto30
Custom Cool utilisateur

Inscrit le: 03 Oct 17
Localisation: 4ème coin de l'hexagone

oui, j'ai le schéma du 80+, je pense que c'est pareil sur le 20+

à noter que le potar de master est avant l'entrée aux, la panne peut être là.. si l'accordeur fonctionne au moins une bonne partie du numérique doit être ok.
donc tube et potar en première intention

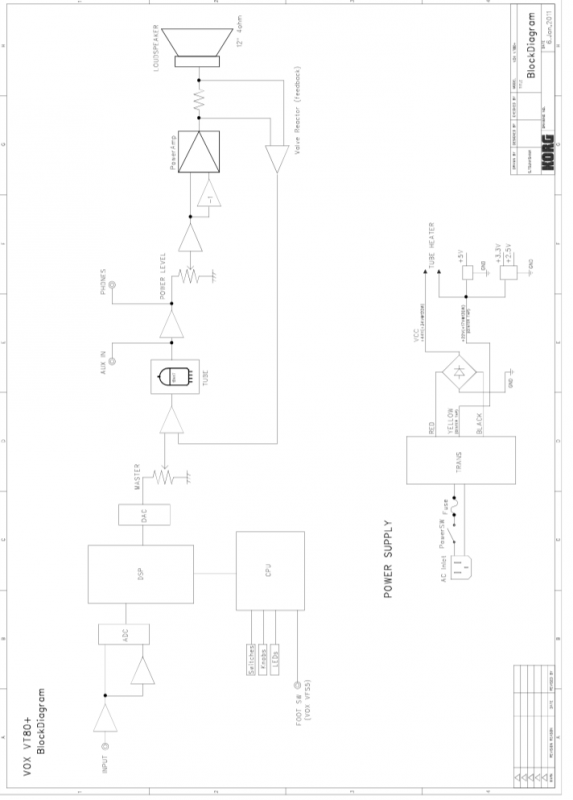

block du 80+ :


vt80plus

_________________
Nutrisco et Extinguo
Haut
Alerter un moderateur
jeff10
Vintage Top utilisateur


Inscrit le: 07 Jun 08
Localisation: Aube

C'est est un diagramme, serais mieux d'avoir le schéma ...,mais effectivement c'est deux éément leurs prêter attention ...

_________________
OT:output transformer = transfo de sortie
PT:Power Transformer= transfo d'alim ou TA
SE:single ended = 1 seule lampe de puissance
Bias :ajout d'une tension négative sur un PP
PP:Push Pull
UL:ultralinéaire
Par fois images vaut mieux qu'un long discourt
http://www.jeff10.c.la
