Bonjour!
Une question concernant le câblage de baffle. Sujet déjà abordé je sais bien, mais je ne trouve pas de réponse ou de schéma me tranquillisant à 100%, donc je préfère demander ici.
Je souhaite remettre mon baffle NOS 2X12 XL dans sa configuration d'origine, c'est à dire en 8 ohms parallèle avec 2 HP de 16 ohms. Il était auparavant en série avec deux hps de 8 ohms. Jusque là, ça va.
Cependant, la plaque de mon baffle possède deux entrées: une pour le branchement mono 8 ohms, et l'autre pour le split en 16 ohms. Ce n'est pas précisé, mais j'en déduis que si on branche deux câbles, ça donne un branchement stéréo de 16 ohms de chaque côté.
J'aimerais être sûr de la façon dont il faut câbler les jacks d'entrée de mon baffle. Par miracle, j'avais pris et conservé une photo de l'intérieur avant de tout modifier, où l'on voit pas trop mal les branchements à faire. Cependant je voudrais que vous me reconfirmiez ce qu'il faut faire avec les petits câbles reliant le jack "jaune" sur la photo (qui est l'entrée mono) à la connectique à 4 bornes? Il me semble qu'il faille, sur les bornes de droite de cette dernière, souder les petits câbles avec ceux allant vers le hp de même code couleur, mais je n'en suis pas parfaitement sûr, ayant du mal à distinguer.
Est-ce bien cela, et est-ce logique? Je ne trouve pas de schéma pouvant représenter ce câblage, et ne le comprend pas bien pour être franc. Ça doit être la connectique à 4 bornes qui me perturbe!
![]()
Merci d'avance!
Une question concernant le câblage de baffle. Sujet déjà abordé je sais bien, mais je ne trouve pas de réponse ou de schéma me tranquillisant à 100%, donc je préfère demander ici.
Je souhaite remettre mon baffle NOS 2X12 XL dans sa configuration d'origine, c'est à dire en 8 ohms parallèle avec 2 HP de 16 ohms. Il était auparavant en série avec deux hps de 8 ohms. Jusque là, ça va.
Cependant, la plaque de mon baffle possède deux entrées: une pour le branchement mono 8 ohms, et l'autre pour le split en 16 ohms. Ce n'est pas précisé, mais j'en déduis que si on branche deux câbles, ça donne un branchement stéréo de 16 ohms de chaque côté.
J'aimerais être sûr de la façon dont il faut câbler les jacks d'entrée de mon baffle. Par miracle, j'avais pris et conservé une photo de l'intérieur avant de tout modifier, où l'on voit pas trop mal les branchements à faire. Cependant je voudrais que vous me reconfirmiez ce qu'il faut faire avec les petits câbles reliant le jack "jaune" sur la photo (qui est l'entrée mono) à la connectique à 4 bornes? Il me semble qu'il faille, sur les bornes de droite de cette dernière, souder les petits câbles avec ceux allant vers le hp de même code couleur, mais je n'en suis pas parfaitement sûr, ayant du mal à distinguer.
Est-ce bien cela, et est-ce logique? Je ne trouve pas de schéma pouvant représenter ce câblage, et ne le comprend pas bien pour être franc. Ça doit être la connectique à 4 bornes qui me perturbe!

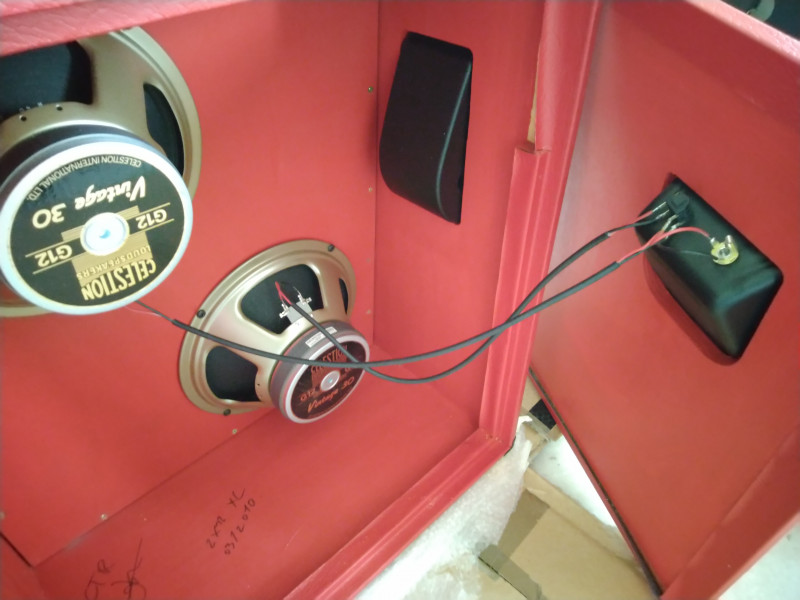

Intérieur baffle
Merci d'avance!
